双单声道kt88电子管推挽胆机装机实验(7)

时间:2013-02-09 21:33来源:www.tubebbs.com 作者:陶然胆韵 点击:
一、机内附件安装 先将管座、接插件、支柱等用螺丝固定的附件安装到位。 1、固定6只管座时要充分考虑以后元件安装的方便和走线的合理调整一下管脚的方位,否则布线后要调整就比较麻烦了; 2、喇叭输出端子要尽量的


双单声道kt88电子管推挽胆机装机实验

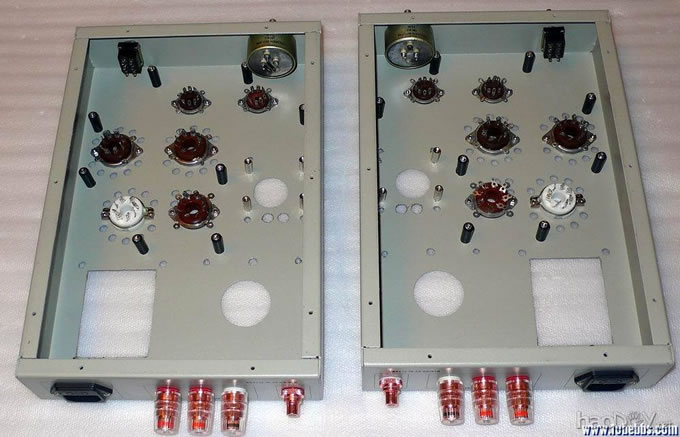

    一、机内附件安装
     先将管座、接插件、支柱等用螺丝固定的附件安装到位。
     1、固定6只管座时要充分考虑以后元件安装的方便和走线的合理调整一下管脚的方位,否则布线后要调整就比较麻烦了;
     2、喇叭输出端子要尽量的锁紧,可以将细螺丝批穿过锁线孔握紧,在螺母一边用扳手扳紧,这样可保长时间使用中插拔喇叭线不致松动,RCA插座可以先临时固定,不锁紧,等焊上信号线后,里边用扳手夹住,外部 螺母上包上铜箔(防止损伤外观)用圆口钳紧固;
     3、图中胶木支柱用来布置接地母线和电木铜柱接线架,2头是绝缘的,布置地线时不至于和底盘接通导电,扼流圈位置的白铜支柱用来安装固定偏压组件,主整流滤波组件安装在输出牛的位置,借用输出牛安装螺丝固定。电位器前排2只胶木支柱安装铜柱搭棚架,用来安装第一级到到第二级之间的部分元件,电牛前排的2只胶木支柱放搭棚架安装稳压电源部分的元件。
双单声道kt88电子管推挽胆机装机实验

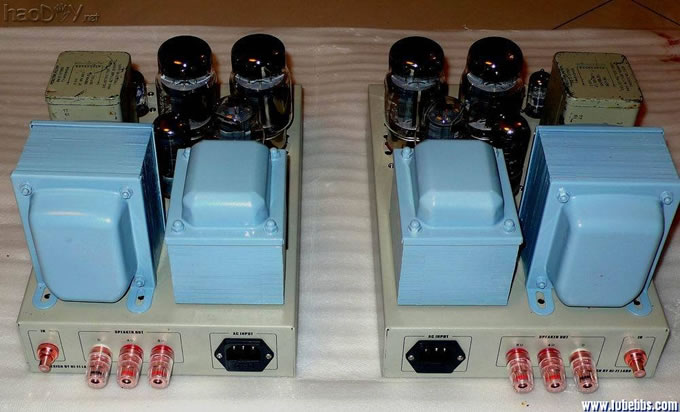

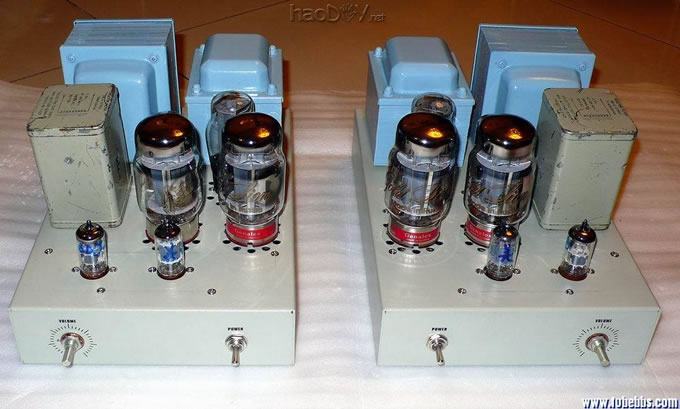

二、机器外形

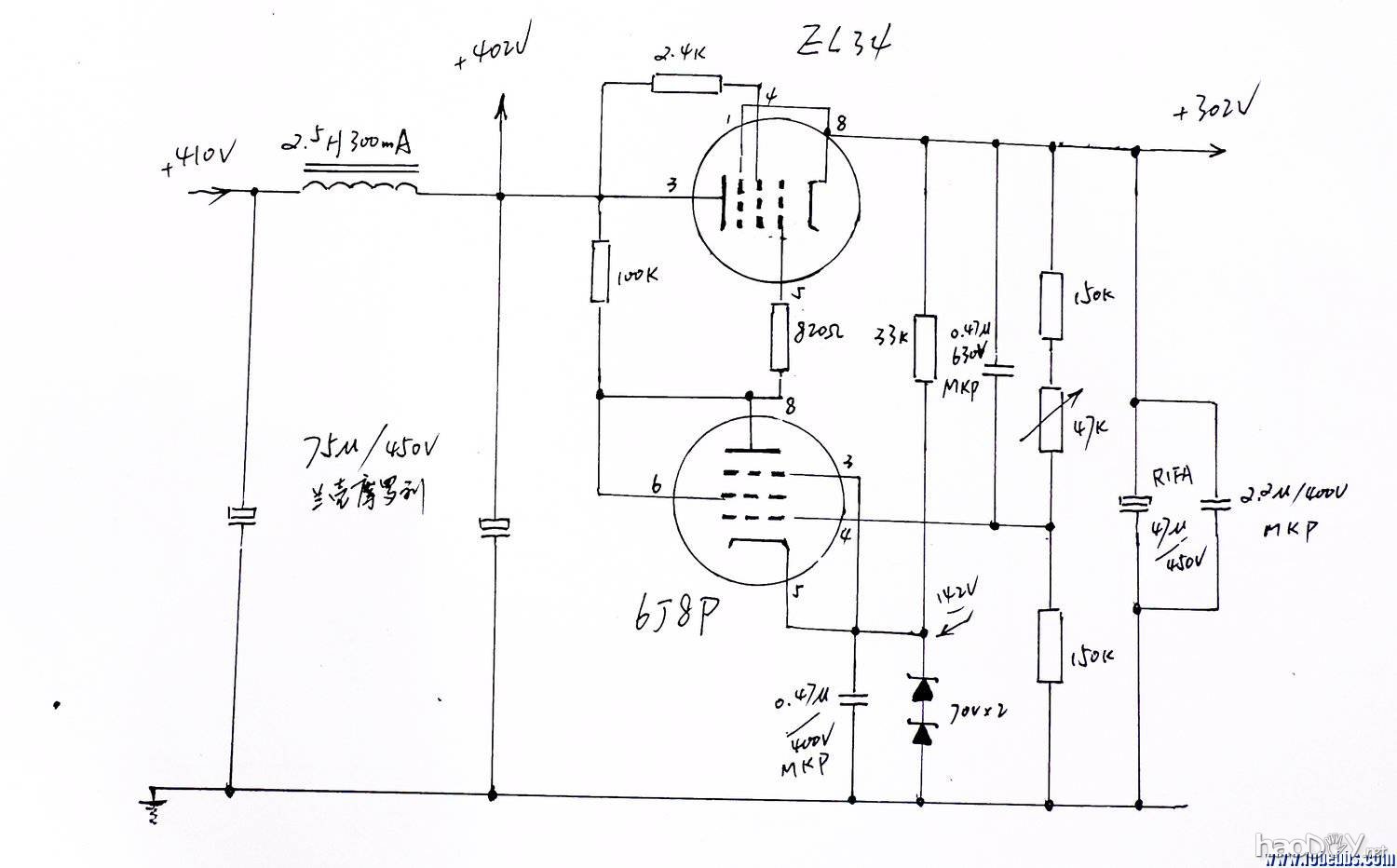

     前排电子管是电压放大兼倒相的6dj8和电压推动管12AU7,中间是输出管kt88,后排系稳压电源的调整管和取样管。
双单声道kt88电子管推挽胆机装机实验

双单声道kt88电子管推挽胆机装机实验
