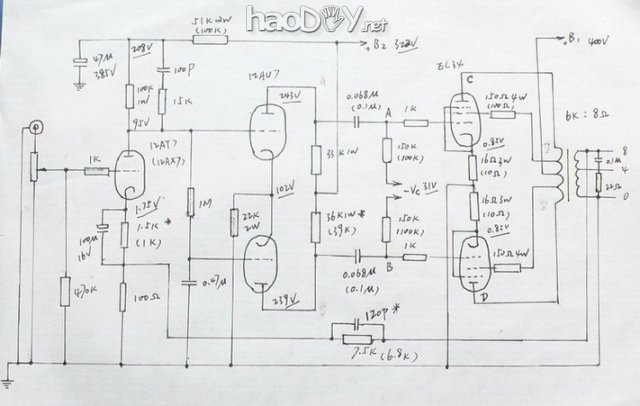

断断续续花了几个月的业余时刻，给伴侣装的EL34超线性推挽机总算落成，现将制作与调试的进程清算成帖，供本坛规划举办推挽机尝试的同窗参考，也搏本坛的大侠一笑（呵呵。打趣话，不必卖力）。 一、制作筹备： 伴侣算是有必然发热经验的初哥，此前曾经拥有斯巴克MT-35胆机，委托时要求以MT-35参考，但嫌该机声底微弱，中音不足甜、低音沉得不足深、节制力也偏弱（力水不敷），该老兄同时试机时老喜好用鼓乐和较为厚重的男声与甜润的女声，按照其兴趣，确定其侧重中低频的示意，对付高频部门的示意倒不是太考究。原规划给做一台6p3推挽，但思量到该老兄原先对MT-35有必然好感，而且输出功率也大上10多w，而且MT-35高频示意还算可以，于是就按MT-35为蓝本举办制作，通过元器件的调解来满意他的要求。下为较量常见EL34超线性推挽机道理图：

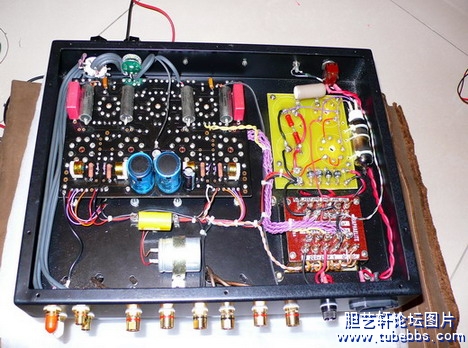

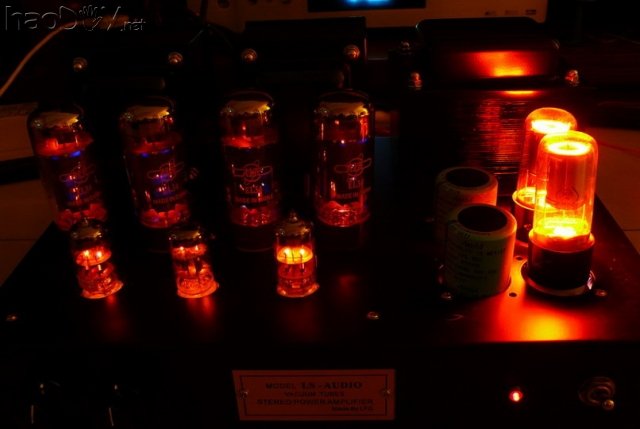

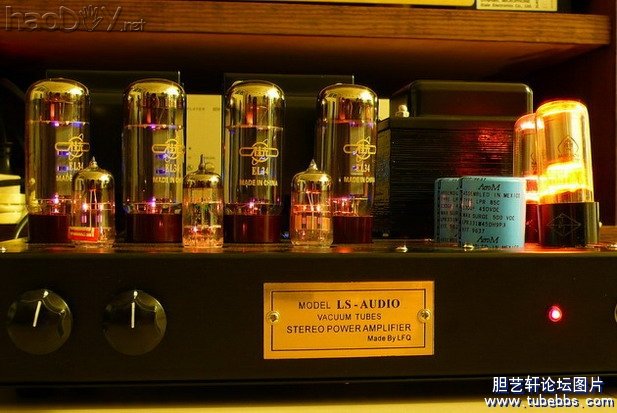

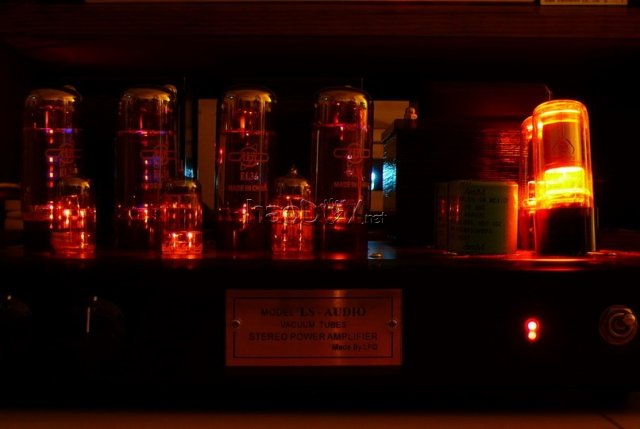

图中括号内为原图数值，别的均为现实制作调试后的数值 线路确定后就开始着手筹备原料了，思量到EL34推挽机有多种差异的事变组态，光输出阻抗就有PP3.6K到6.6K等差异，毕竟回收何种组态，确实费了不少周折，最后确定回收Mullard的EL34原厂参数，自给偏压，屏压430V.静态屏流62*2毫安，PP 6.0K(超线性抽头位置43%)，输出功率35W，思量到行使国产管的配对和功耗的现实，改变为牢靠偏压400V（加30V阁下的负压后切合自给偏压时430V的事变组态，此举可以放宽输出管的配对要求），静态电流调小到50毫安阁下（担忧国产管功耗余量），输出阻抗保持6.0K / PP。因为6K的PP牛不常见，于是就廉价，廉价输出牛的帖子见http://www.tubebbs.com/viewthread.php?tid=69894&highlight=%2B%CC%D5%C8%BB%B5%A8%D2%D5 电源牛也同样举办廉价，用Z11的二手114片叠厚70绕了一个280W的电牛。 输出管回收桂光镀金栅丝的EL34，印像中桂光的管子比曙光EL34A的功耗要大些，倒相管行使出口型ECC82，电压放大管用GE标识的12AT7WC(6201)。 耦合电容行使美国CRC锡箔油浸电容，思量得手上油浸电容的容量和体积的缘故起因，容量行使0.068uF的，同时把后级栅漏电阻加大到150K，以满意原电路最低频率要求。 滤波电容原回收棕色的日本化工的，后因试音偏薄，换成AeroM（有人称摩罗利军用）的蓝皮电容。退偶回收ROE、飞利浦电容，取其音色示意较为中性。除输出管阴极电阻回收4只AB碳质电阻外，其余均为金属膜电阻。 底盘回收回收扬州 lfq 的2006版EL34制品底盘和印版，取其造型不错和装配利便，其实不想花太多的时刻去计划底盘和布置机关。 二、制作： 因为行使了制品底盘和印版，安装成了很是利便的事，元器件筹备好往后，根基花一天时刻就可以装配作声。图1-4是装配好的呆板表里图片
1、先将印版上的元件焊妥，较大的元件和必要调解的电阻（必要调解的电阻有12AT7的1K阴极电阻，ECC82倒相管的下臂屏极39K电阻和负反馈6.8K电阻）安装在 (责任编辑：admin) |
