装配初步完成的稳压电源部分
双单声道kt88电子管推挽胆机装机实验

4、制作安装负偏压组件板

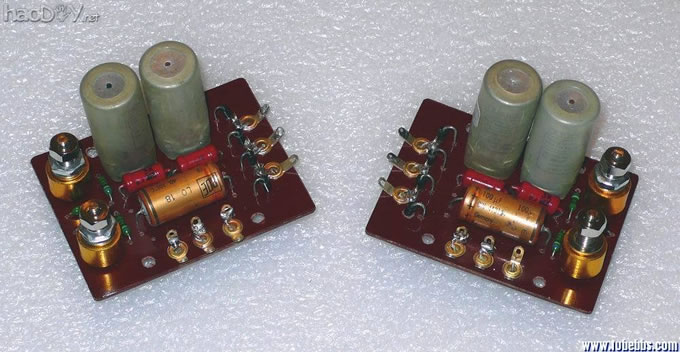

采用在细布胶木板反面搭接的方式制作负偏压组件板，用于输出功率管的固定偏压与电压放大兼倒相级的恒流源供电，焊接好的组件见下图。设计组件板的时候一定要考虑调整偏压的方便，调节面最后与机箱平面垂直，如果安排平行的话，调节是不太方便。
双单声道kt88电子管推挽胆机装机实验

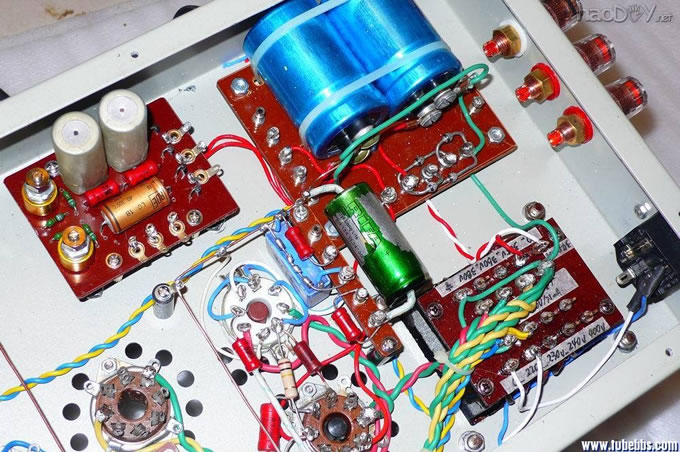

将组件安装到机箱

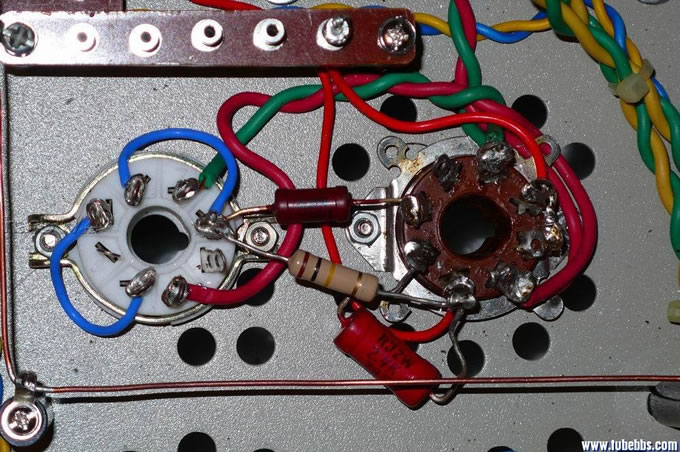

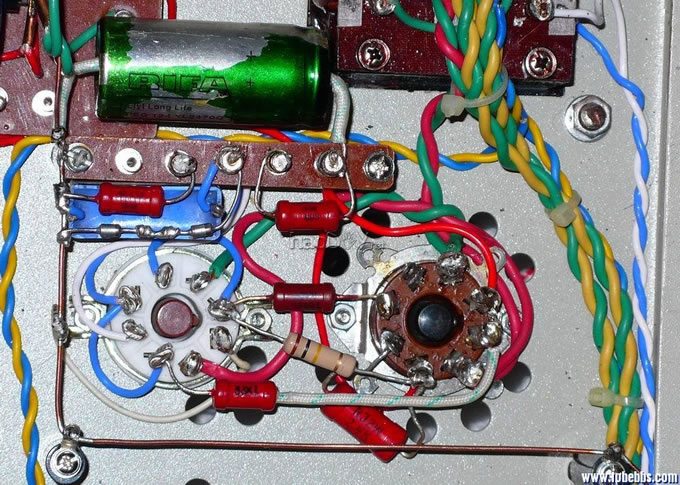

5、安装主线路部分
主线路由后向前逐级焊接，先焊输出级，再焊推动级，最后焊接输入电压放大\倒相级，这样的好处是不容易出错，缺点是在已焊好的元件中间布线（电源线）有些麻烦。采用从后向前逐级焊接安装还有一个重要的原因就是可以焊好一级就可以对焊好的部分进行调整（粗调），及时发现问题并加以处理，避免全部焊好出现问题时处理复杂化，这点对于经验不足的同学来说尤为适用，本人也是老菜鸟，故装机时放大级数超过两级就采用这样的方法。 (责任编辑：admin)
