双单声道kt88电子管推挽胆机装机实验(6)

时间:2013-02-09 21:33来源:www.tubebbs.com 作者:陶然胆韵 点击:
十、 整流管 使用机主朋友提供的应该系日耳曼德根的滴泪型高速硅整流子,按以往的经历,这玩意还是不错的。手上还有摩托罗拉的手雷型高速硅整流子可供选择。 十一、其他杂件 红色的3毫米电木板用来制作组件板和铜柱

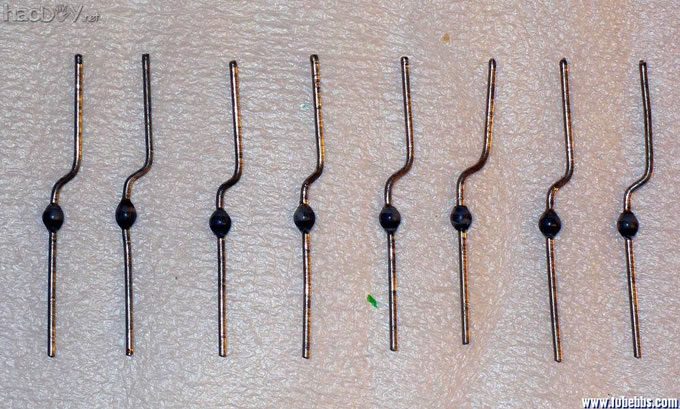

十、整流管
    使用机主朋友提供的应该系日耳曼德根的滴泪型高速硅整流子,按以往的经历,这玩意还是不错的。手上还有摩托罗拉的手雷型高速硅整流子可供选择。
双单声道kt88电子管推挽胆机装机实验

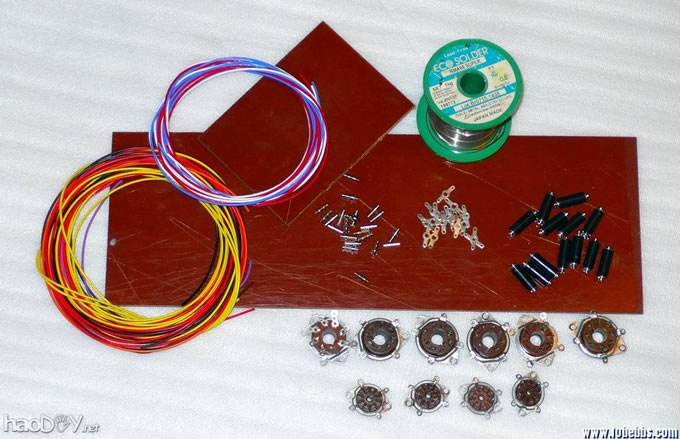

十一、其他杂件
     红色的3毫米电木板用来制作组件板和铜柱搭棚架,具有良好的电气性能和足够的机械强度;胶木支柱用来固定母地与搭棚架,焊片用来焊接母地和其他小件;供电的交流部分和灯丝使用特富龙镀银线(左下侧),取其负荷能力大,主电路使用特富龙单晶铜线,取其音色圆润通透;焊锡丝用千住的银铜合金焊锡丝,声音中性不蒙。
双单声道kt88电子管推挽胆机装机实验

材料准备篇完毕,接下来就是安装制作篇


夜已深,今天晚上收工后继续。
安装制作篇

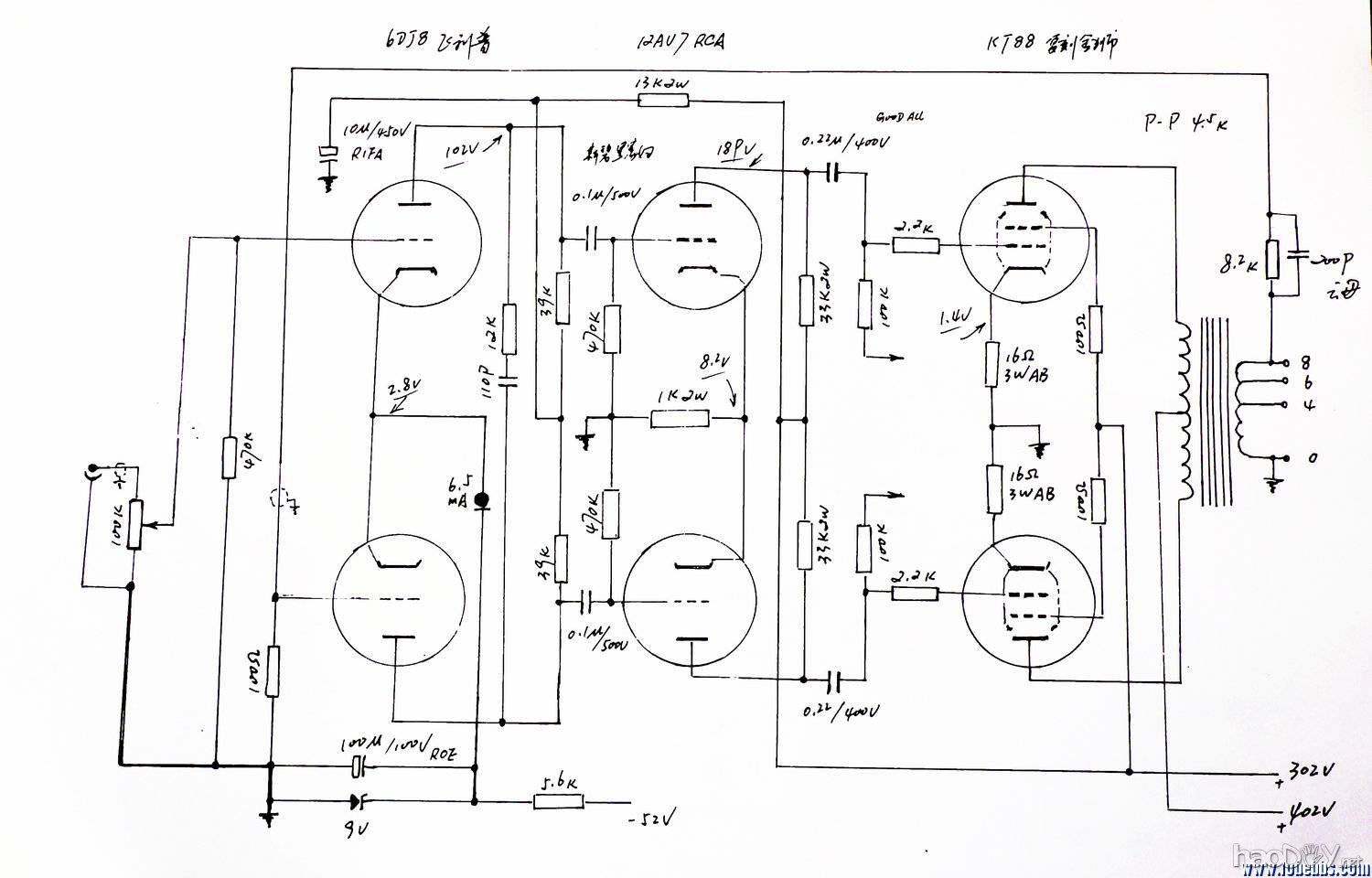

    线路架构为一级差分电压放大兼倒相 + 一级共阴电压推动 + 一级共阴功率输出,基本线路采用湖南李楠先生的T2版本,在原型的基础上,本人将第一级改为恒流源偏置,输出级改为标准接法,采用串联式电子管稳压供应帘栅极和前级电源,具体线路和方案本人以前有过相关的帖子,在此不再重复叙述。以下是主线路图和滤波稳压线路图:
双单声道kt88电子管推挽胆机装机实验
