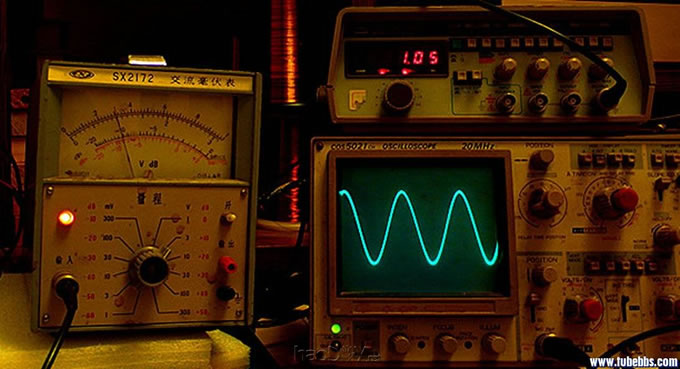

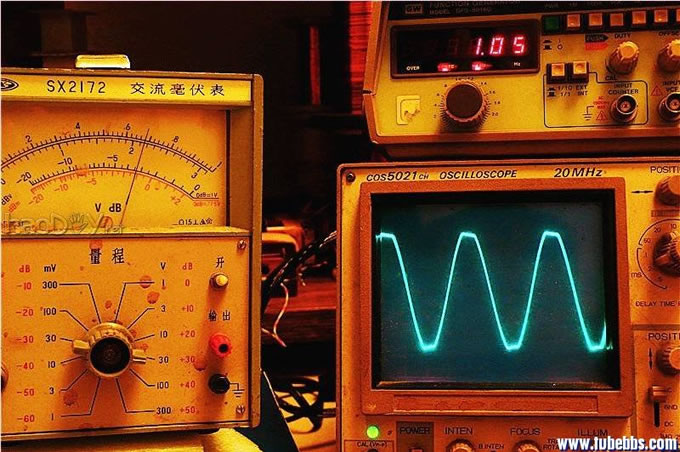

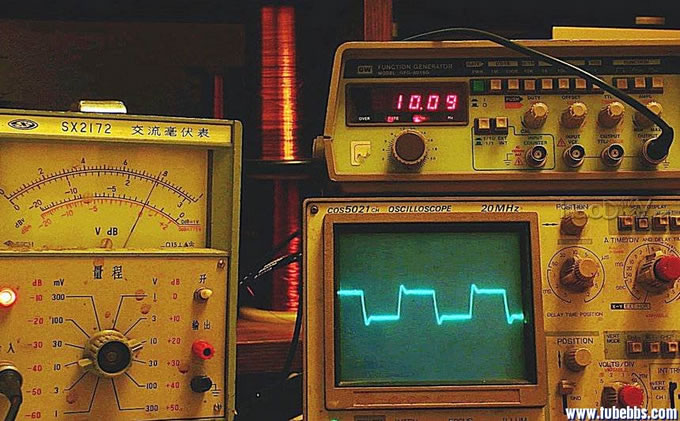

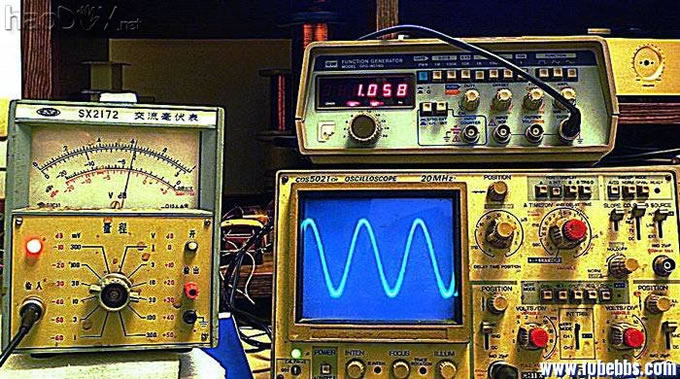

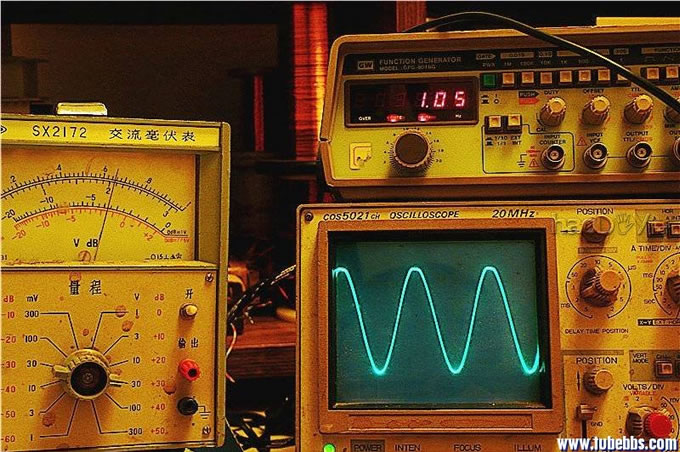

测量本机失真,由于本人没有测试失真的相关仪器,只能依靠示波器进行观察;一下分别是输出电平在20v、21v和22v的1k正弦波图形(分别对应50w、55w和60w) 从图片中可以看出,20v输出时波形基本完整,在21v时波形出现的失真,到22v出现明显的削波。从波形失真的形态来看,上下比较对称,本机相对手册上输出42w,失真3%的水准还是能够达到的。 用4欧姆大功率(2只8欧姆并联)接入8欧姆输出端,测量输出电平从20V下降到了14v,频率从20HZ-20kHz多点测量,情况一致。以此推算出本机阻尼系数为6左右,对于标准接法的多极管来说,是比较适当的。 6、频率补偿调整:本机接入负反馈后,频率扩展很大,-1db频响低端由15Hz扩展到5Hz,高端由19.6扩展到82kHz,但10K方波的出现明显的过冲现象,需要在负反馈电阻上并接电容进行频率补偿: 下图是未加补偿电容的10k方波(-1db频宽5Hz-82kHz) (责任编辑:admin) |
