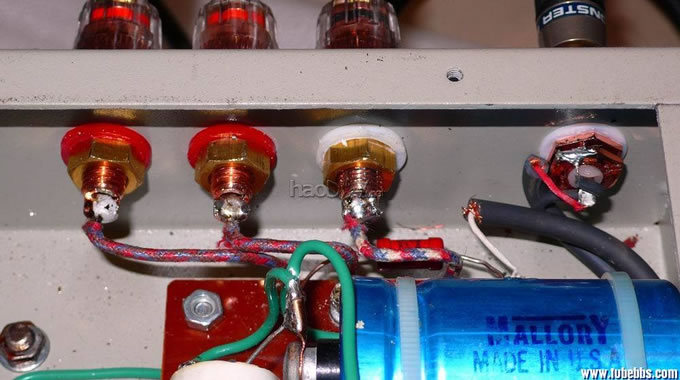

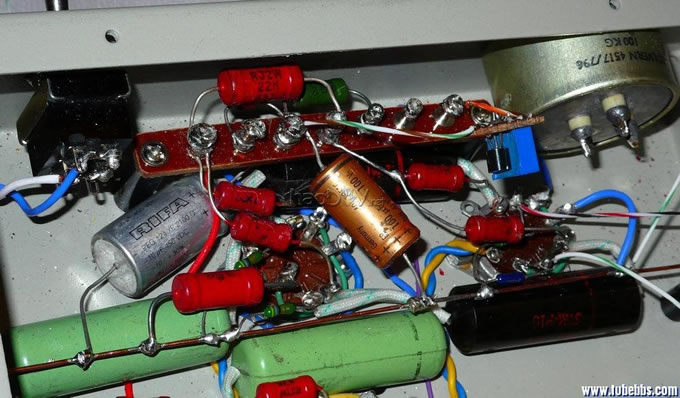

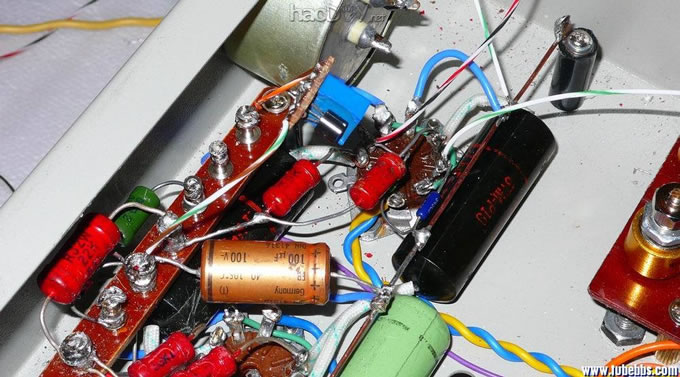

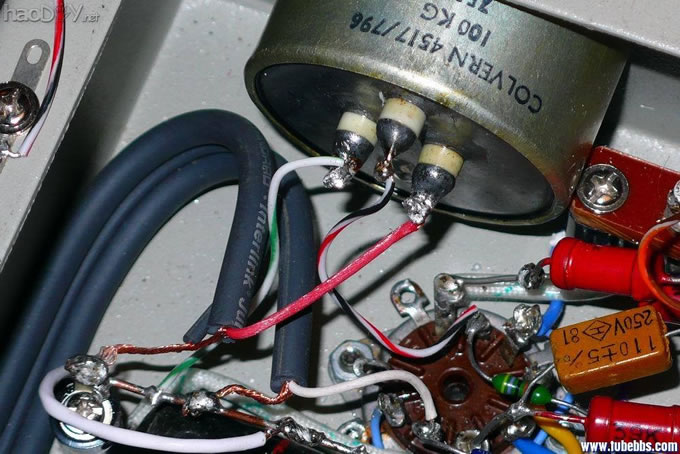

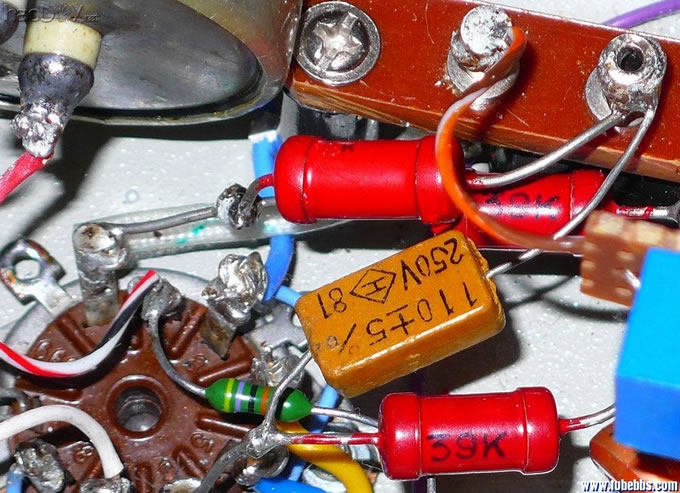

焊接装配差分输入（倒相）级。下面三图是输入级的装配焊接图片，输入级相对元件比较多，安装的空间有点挤，于是事先自制了一块7位接线排进行接线定位。退耦电容的正极，前级电源供应从铜柱的底部穿线焊接，其它的要注意相互之间的绝缘，位置过小的话，要套上绝缘管进行绝缘。    5-4 焊接输入、输出端子及负反馈。在输出输入端子焊接时，要使用功率大一些（75w以上）的烙铁进行高温快速焊接，功率过小的烙铁温度不够很容易造成虚焊或者烫坏端子的绝缘垫片，焊接是先将端子的螺丝放松，焊好引线冷却后再锁紧螺丝。输入信号和反馈信号使用怪兽的机内信号线，价格不高而效果不错。红色的为输入信号线，白色的为负反馈信号线。2线的屏蔽层在电位器附近一端接地，信号地线单独接入（怪兽机内信号线中间的细线就是）。最后在固定母地最上边（从后级到前级）的支柱下面放一焊片锁紧，测一下底盘与焊片应该紧密结合（电阻越小越好），然后在焊片上引出接线连接在母地的上端（第二图的白线）。   至此，焊接装配完成，可以进入静态调整（粗调）。本人实际装机是焊好一级就对该级进行静态调整的，装配完成静态调整也就完成了。但为了叙述的便利，还是将装配焊接与静态调整（粗调）分开了，故进入调整部分的帖子时有些图片可能与装配部分图片有差异，这是图片取自不同的声道的缘故，先在此预先说明一下。 (责任编辑：admin) |
