5751 SRPP / KT88推挽式直板管放大器套件举办一个爱好网站的优势之一是，你遇到的人也有类似的利益，你通过电子邮件。自从我们在网站上张贴了布鲁斯的第一OddWatt项目，我与一些DIY爱好者已经建立的各种OddWatt放大器和沟通，已没有任何关系，但这些电子管放大器的音质非常正面的评价。该试剂盒可在两个版本，KT77额定功率为15瓦，KT88额定功率为25瓦，我决定尝试一下。 奇数块KT88系列电子管功放套件直板电子管功放包到达大约两个星期后，将两个双盒装包，每包重约6.4公斤（14磅）的顺序。试剂盒以及包装，并没有受到破坏的内容。照片中没有显示是通过电子邮件提供了全面的组装手册。所有的部件需要建立管放大器也包括在内。工具，你需要烙铁，螺丝刀，钳子，剥线钳/切割机。外壳是粉末涂层钢，并包括一个可移动的排气盖，它可以用来保持好奇的手和爪子远离的非常热的真空管。

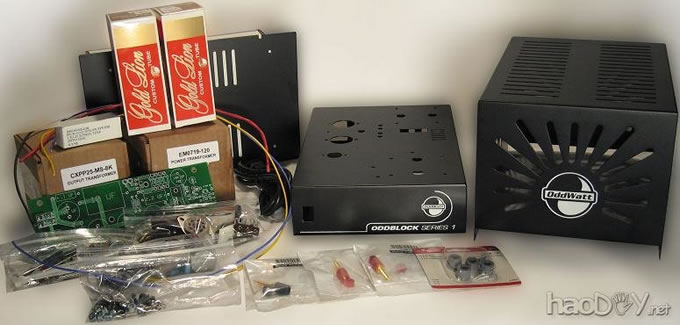

照片1：OddBlock KT88系列电子管功放套件内容为试剂盒的制造商的规格如下：

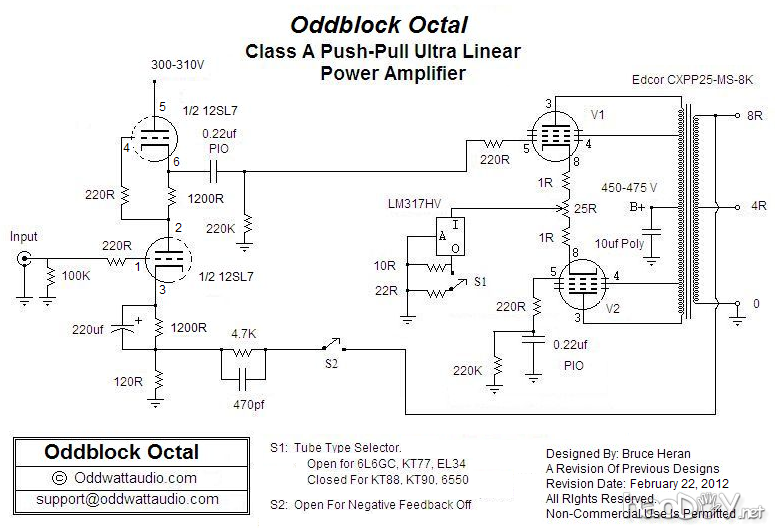

SRPP推挽拓扑和Class-A型自反相放大器的原理图在图1中所示。请注意，此电路©OddWatt音频和批准举办的原理在此网站上已经提供了OddWatt音频。您是个人，非商业用途免费使用的原理图。

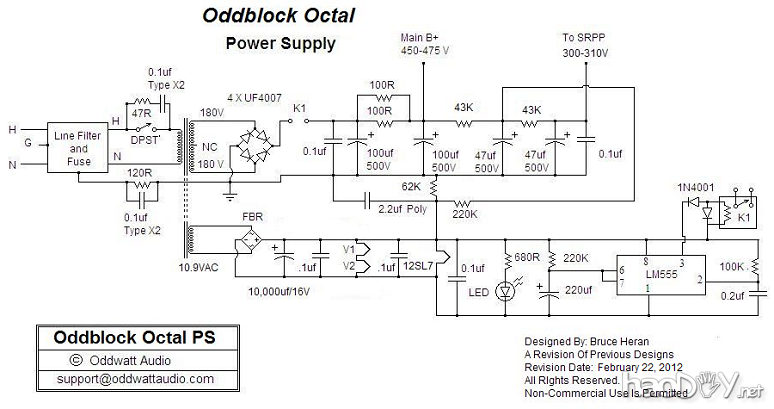

图1：OddBlock 1系列KT88电子管放大器原理图电压增益（输入）阶段，是一种常见的并联稳压推挽放大器（SRPP）使用5751微型双三极管阀。在驱动级，可以使用其他输入管，最接近匹配是12AX7这将提供更大的增益。12AU7，ECC82和ECC802S也可以使用，但将不能提供足够的增益来驱动KT88管到满功率。布鲁斯表示，5751提供了最好的测量性能的驱动管的很多。 输出级是一个自我反相推挽放大器（SIPP）是基于紧凑型的Hi-Fi功放的梅尔文·莱博维茨从1961年。不同于传统的推挽输出级，三相逆变器，没有必要在这里。消除三相逆变器阶段中删除整个有源电路的信号路径。只有一个直流阻塞电容器的电路在整个信号路径。这个放大器电路的优雅和纯粹的简单的将吸引音响发烧友喜欢更少的元件和电路在信号路径中。 恒定电流源（CCS）的的一个LM317HVT电压调节器组成，用于强制输出阶段，分为A类操作。的偏置电流可以通过改变电流设定电阻调整，这将允许使用的许多不同的功率管。对于那些谁喜欢滚管，开关随时可以调节偏置电流。随着“B”组管（6550，KT88，KT90）的设计是保守的，保持在大约75-80％的评级，会延长寿命的管子管。 好品质的元件中使用的放大器电路。隔直电容是一个俄罗斯制造的纸，为油型（PIO）标记K40Y-9（0.33UF / 630V），这听起来不错，深受广大音频爱好者。如果你平时最喜欢尝试不同的电容或降低。电阻是碳薄膜。音频输出变压器是一种Edcor CXPP25-MS-8K，额定功率为25 W。 电源供应器 - 奇数块KT88系列电子管功放下面示出的电源的示意图。放大器的原理一样，电源电路的，©OddWatt音频和批准举办的原理在此网站上已经提供了OddWatt音频。您是个人，非商业用途免费使用的原理图。
图2：电源原理图 - OddBlock 1系列KT88电子管功放主电源输入放大器，通过一个IEC插座位于后方的放大器。IEC插座包括3安培保险丝，EMI滤波器。电力变压器是OEM生产Edcor在250 mA和12V与180V-0-180V的评级为4A。电容电源是500伏松下心电图系列电解电容和大竹蛏Polypropyene。大的功率电阻器是商Vishay / Dale线绕和其余的电阻碳膜。高张力（HT）供应STTH5超快高压整流器和整流使用CRC的过滤。A 12V DC电源用于管式加热器。可调节的延时电路是用来延迟上电时对HT供应。 (责任编辑：admin) |
