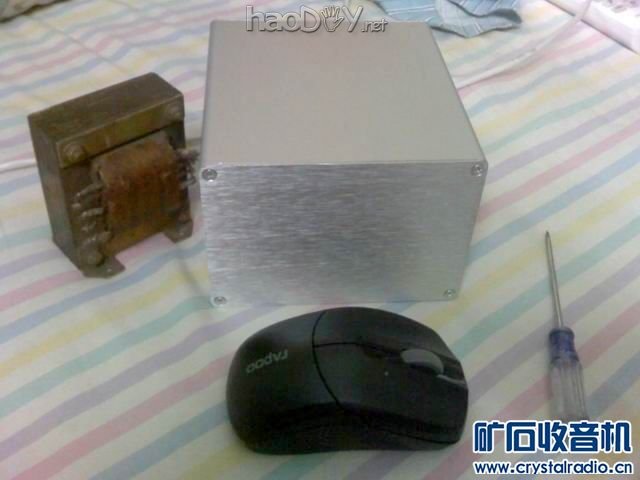

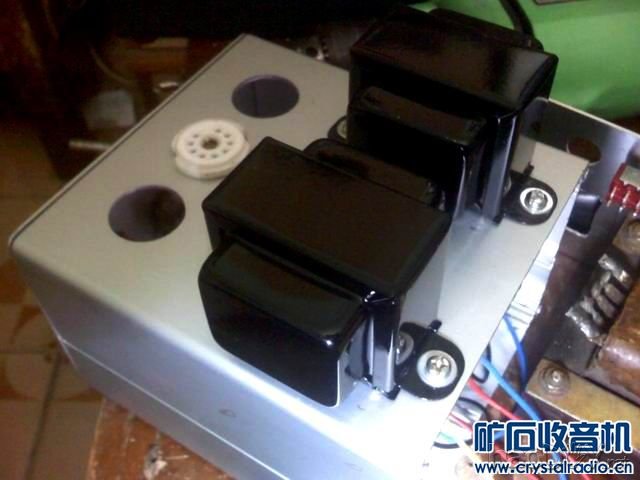

长期以来，一直想做个用6N1的小功放，但总是被一些问题困扰就没动手。这些问题主要是：1，6N1单边的输出功率太小，用到10K负载时，才0.2W左右；2，6N1的内阻太大，阻尼系数不够大。最近重新作了思考，觉得可以这样来解决：一，用6N1的二个三极管并联，在耗电并不大幅增加的前提下，可以大大提高输出功率；二，将输出变压器的初级阻抗提高到15K，既能增大输出功率，又能增大阻尼系数，改善音质。 本机的基本数据设计时是这样考虑的： 6N1的主要参数：最大屏压300V，最大阴极电流25Ma，一般运用值7.5Ma，单个最大屏耗2.2W，跨导4.35,。两管并联后电流、最大屏耗、跨导加倍。 输出变压器初级阻抗15K。 屏极工作电压280V。 单个6N1三极管的静态电流Ia为7.5MA，静态功耗2.1W。二管并联后静态电流15MA。两个通道功放级共耗电流30MA。 单管动态电流振幅Im=6MA,二管为12MA。由此得在15K负载上的电压振幅Um=180V。 因为6N1在A1工作状态下屏压有100V不能利用，故屏极电压要有280V。 输出功率P=180X12/2=1.08W。 二管并联后的内阻为4K，理论阻尼系数达到3.75，觉得比较理想了。 并联后跨导高达8.7，推动容易。 预计输出变压器压降10V，电源供电电压为290V。 前级放大用6N2，二个通道耗电流2MA。全机共耗电流32MA。高压耗电290X32=9.28W。 灯丝耗电6.3X1.5=9.45W 总共耗电9.28+9.45=18.73W 电源变压器用了一个二七厂的30W电源变压器。 关键是输出变压器，找朋友做了一个质量还不错的初级15K阻抗，次级4、8欧的3W变压器，测试初级电感时，我的电感表最大量程为20H，超出了测量范围，应该在20H以上。 电路是采用了最典型最简单的形式，暂时未加负反馈。 找了一个铝型材的底座，开工。
