7、耦合电容校声
耦合电容对声音的影响是显而易见的，限于条件，倒相级到推动级之间耦合电容没有什么太好的选择，就用了斯碧黑寡妇0.1/500v电容作为耦合，推动级到输出级使用了3种电容进行了对比，第一种是图片上的大d绿胶木壳的0.22/400v薄膜电容，第二种是MIT的0.22/400v薄膜电容，第三种是GOOD ALL的咖啡色0.22/500v薄膜电容，大D首先上机，总体感觉较为平衡，但个性不是很大。MIT电容解析度不错，但火气比较大，中低频段不是很耐听，GOOD ALL的咖啡电容大部分与大D的表现类似，解析度不如MIT，但堂音丰富，低频部位的牛筋味很足，比较耐听，最终确定使用good all 咖啡电容。

8、整机测试：
残留噪音；将本机电位器放到最小位置，用毫伏表毫伏档在输出端子测量残留噪声电平，本机实测0.8毫伏，相对20v的输出，本机信噪比优于85db，

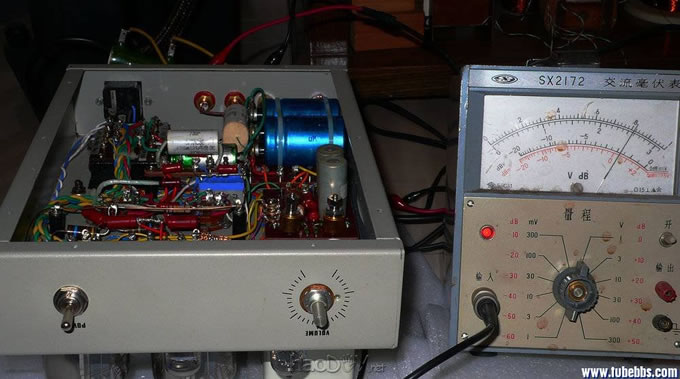

下图是残留噪声电平：
双单声道kt88电子管推挽胆机装机实验

整机方波测试：

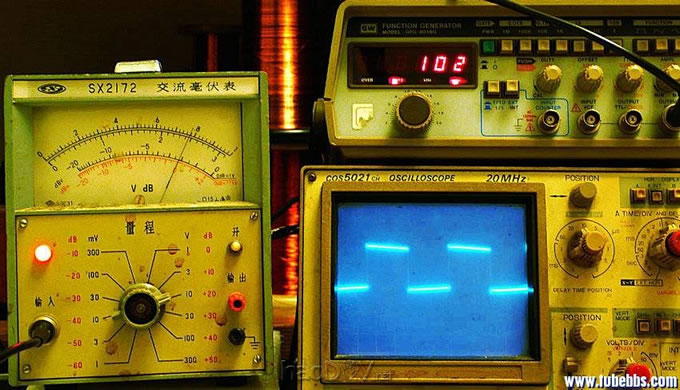

100Hz方波
双单声道kt88电子管推挽胆机装机实验

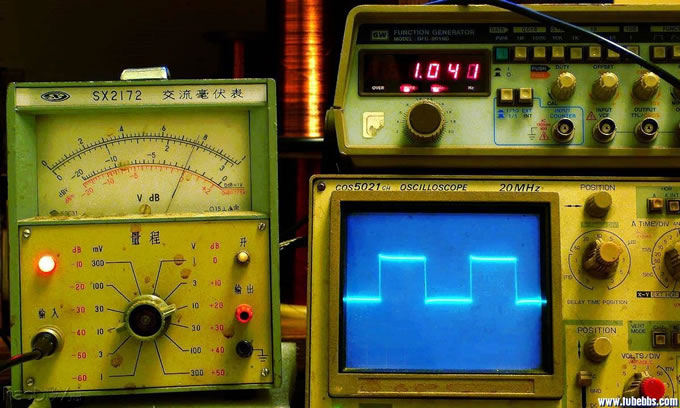

1k方波
