1、十年前的梦想

　　大概在十来年前，在一本杂志上看到一篇介绍300B单端放大器的文章。什么内容、谁写的、都已经不记得了，只记住了一句话：“玩直热管300B单端放大器是玩胆机的最高境界……”。虽然现在想来这实在是大大的夸张，但当年却就在这句话的诱惑下，投入了极其狂热的试制。先后做了5台不同线路的机器：EF86+300B，EF86+6V6（T）+300B，6J5+6L6/EL34（T）+300B，6SN7+300B……。然而，当年的见识和条件都十分有限，音源和音箱也很低挡，变压器就是自己绕的。出来的声音实在稀松平常，根本没体现出这只“梦幻之球”的魅力所在。那些机器随着时间推移，拆的拆、送的送渐渐也不知所终了。
　　但是，玩好“梦幻之球”这个梦想却一直萦绕在心里，特别是听过一些高水平的制作后，对300B机器独特的韵味一直难以忘怀。这几年，随着周边器材的升级和经验的积累，又在周边发烧友的鼓噪之下，心中再玩一把300B的冲动又起。

　　2、线路的确定

　　有了以前的经验教训，这次的线路选择变得小心翼翼。在实做过几台300B机器，听过多台不同线路的300B单端机器和看过许多发烧友制作实物和文章后，心中大致形成了以下几点认识：
　　1.300B是一只十分独特的管子，它的空灵和韵味是其它管子无法替代的，人声和弦乐是其长项。
　　2.300B不是十项全能选手，就其表现而言也有不足。相对其中频、中高频的完美表现，其高、低频则较弱。这一点，在推动传统的电动式非全频扬声器音箱尤其明显。
　　3.300B又是一种十分敏感的管子，它的音色表现受电压放大级与推动级结构、耦和方式、周边元件及线材影响；且变化颇大。结合个人有限的接触，常见300B单端放大器的线路结构大致有：
　　1）一级五极管共阴放大、RC耦合推300B。
　　2）一级五极管共阴放大、三极管共阴放大、RC耦合推300B。
　　3）一级五极管共阴放大、阴极输出器、RC耦合推300B。
　　4）两级三极管共阴放大、RC耦合推300B。
　　5）三极管SRPP放大、RC耦合推300B。
　　6）三极管共阴放大、SRPP放大、RC耦合推300B。
　　7）两级三极管共阴、扼流圈负载或推动变压器耦合推300B。
　　8）一级三极管共阴、一级阴极输出推动变压器耦合推300B。
　　9）两级三极管共阴、扼流圈负载RC耦合推300B
　　………
　　关于上述各线路的声音特点，许多文章均有详细描述，大家也都有很多的听音经验。我在这儿就不再罗嗦了。那么，到底选个什么线路做300B呢？
　　在下之管见是：选择线路的关键是依个人的声音取向，还要根椐手上的音源、音箱等确定。经过一番思量，最后确定采用第1）种线路，即：一级五极管共阴放大、RC耦合推300B。
　　这是依照WE公司最初用于推动300B的线路的变型，线路较成熟。在声音取向上：该线路的声音韵味浓郁、顺滑，但在两端延伸、推动力方面明显不足，不够全面。此外，该线路结构简洁、零件很少、易于制作、成本相对较低。
　　我目前的系统由Accuphase的DP-55VCD机、DIY的和田茂前级、TANNOY的TurnberryHE音箱构成。而想用任何一款只有5-8W输出的300B放大器推好TurnberryHE实在都是不可能的事情。所以，此次制作的300B就只取其韵味，不考虑其他方面，把重点放在中频、中高频的"细腻、柔美"上来做。今后，如果有条件的话，用它来推动高效率的号角音箱。
　　第一级五极管本想用WE310A,但其价格实在太过高昂且难找，只有选EF37A和KTW61了。线路参考了日本人松并希活的EF37A+300B，见图2。从图中可见：它的第一级采用EF37A/6J7，五极管接法，通过C3耦合到300B。在EF37A的阴极加入了C1、300B的阴极与栅极之间加入由C4、R5组成的反馈回路，整机无大环路NFB。电子管整流，300B采用直流灯丝。整个线路简单明了，只用了16个电阻、15个电容，非常容易制作。难怪松并把它归入"初学者容易制作的放大器"里面。

　　

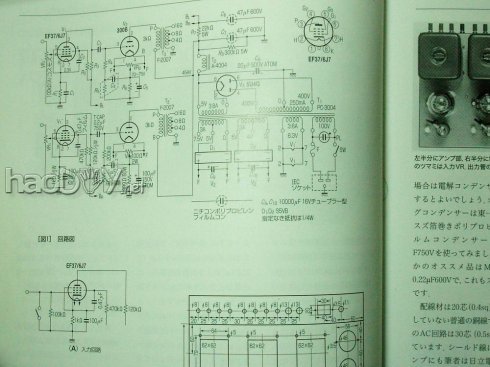

图1.松并希活的EF37A+300B

　　3、布局及机箱

　　布局图见下图，平常而老套，也是大家惯用的一种布局方式。

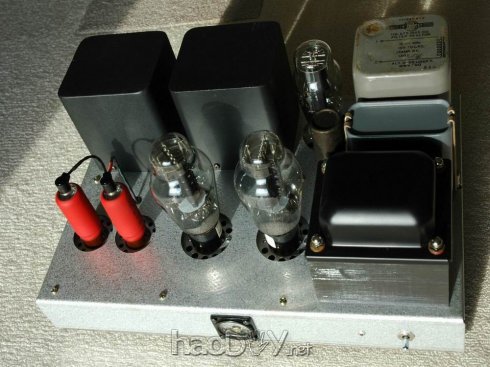

图2.300B单端放大器顶部图

　　这次用的机箱采用了2mm敷铝锌钢板，是由好友S弟亲手制作的。机箱制作采用NC机床冲孔、折弯，尺寸精度非常高，没有一般小作坊制作的机壳的装拆几次螺钉孔位就错位等通病。材料的硬度适中、2mm的板厚保证了足够的刚性。钢板表面采用敷铝锌，除了外观有一种古朴的味道外还有非常好的耐候性。从电磁屏蔽角度它也有独到的优势。不失为一种制作放大器机壳的好材料。机箱采用了内衬板安装元器件，从外部仅可以看到悬挂内衬板的螺钉。整个外盘面看上去简洁干净。
　　此外，通过制作这个机壳结识了S弟这位吉他爱好者的好友，在音乐理论、音乐欣赏以及其它方面上得以与他切磋，尤其是他向我详细介绍了国内较少提到的弗拉门戈、探戈音乐起源、后现代音乐的流派和欣赏，让我重温了大学时代学习吉他时非常熟悉的罗德里戈、耶佩司、塞戈维亚、罗梅洛等大师的演奏。实在是人生一大快事！

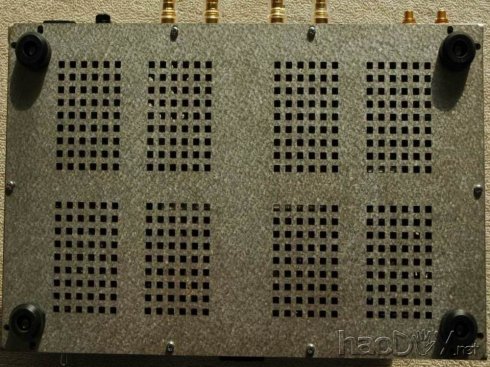

图3.机壳底部视图

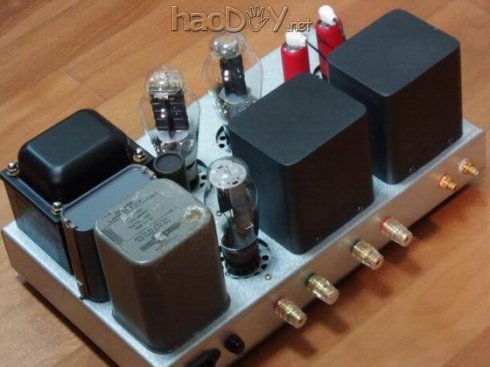

图4.后视图

 　　表1  300B单端放大器元器件清单
