双单声道kt88电子管推挽胆机装机实验(10)

时间:2013-02-09 21:33来源:www.tubebbs.com 作者:陶然胆韵 点击: 次
完成上述的装配，在机械层面的安装就上完成了，接下来就可以进行底盘内部的电器安装了，下图是电感器件安装完成后的外形 五、底盘内部安装 1、布母地线与主电源安装 1-1摆上主电源组件和搭棚支架的内部 1-2布母地线


双单声道kt88电子管推挽胆机装机实验

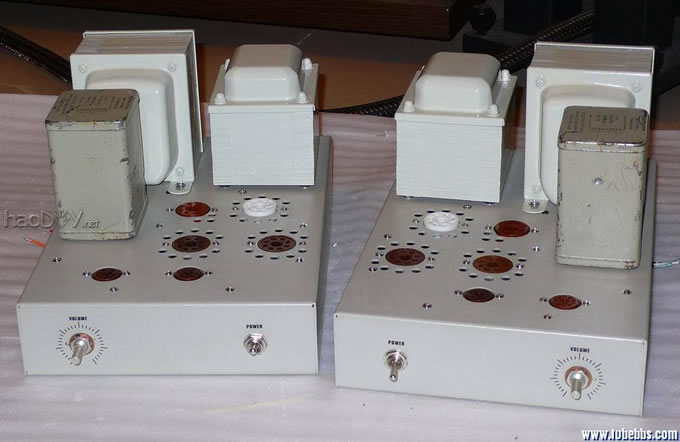

完成上述的装配，在机械层面的安装就上完成了，接下来就可以进行底盘内部的电器安装了，下图是电感器件安装完成后的外形

双单声道kt88电子管推挽胆机装机实验



五、底盘内部安装
     1、布母地线与主电源安装

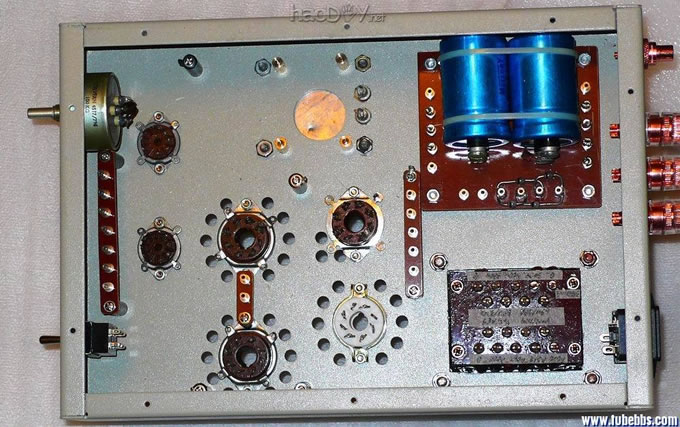

      1-1摆上主电源组件和搭棚支架的内部
双单声道kt88电子管推挽胆机装机实验

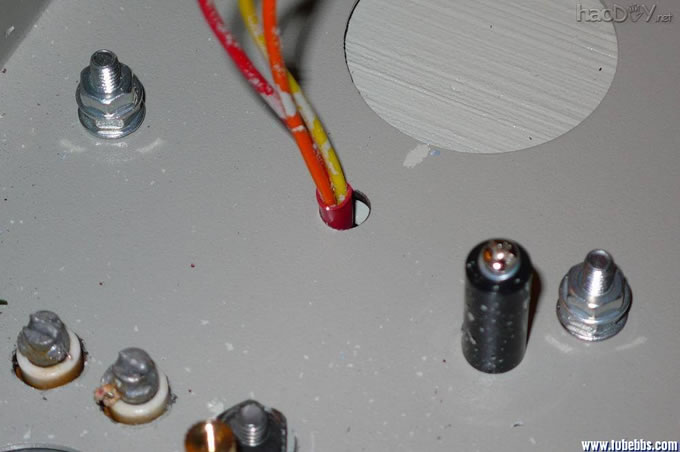

1-2布母地线。
母地线采用电视干线电缆的芯线来做，材质优良，粗细1毫米正好合适。布线时在布线胶木接柱上用螺丝固定2片单头焊片作为支撑。

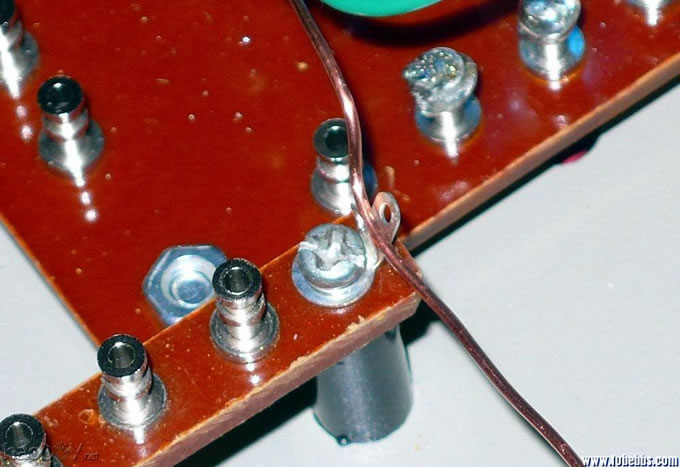

      先将焊片扳开，嵌入铜线
双单声道kt88电子管推挽胆机装机实验
(责任编辑：admin)
