6N1+6P1电子管单端胆机 TUBE AMP_haoDIY_音响电子电脑科技DIY小制作发明

用的是SG-6P1A的线路图，滤波用了220U的代替，音量没250K的，用了100K的代替。

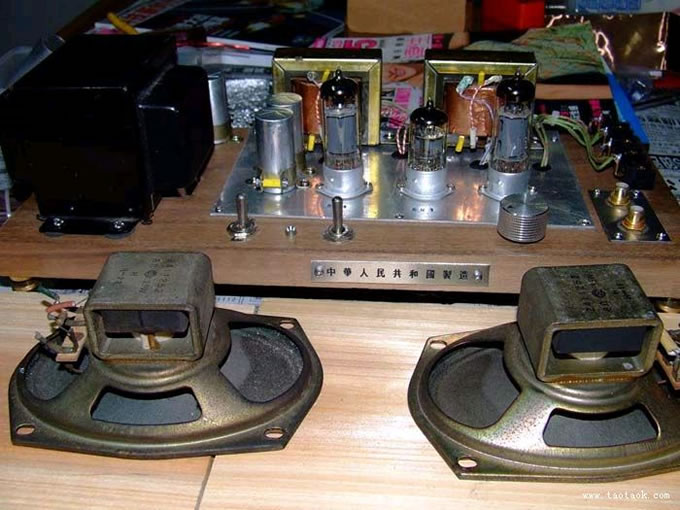

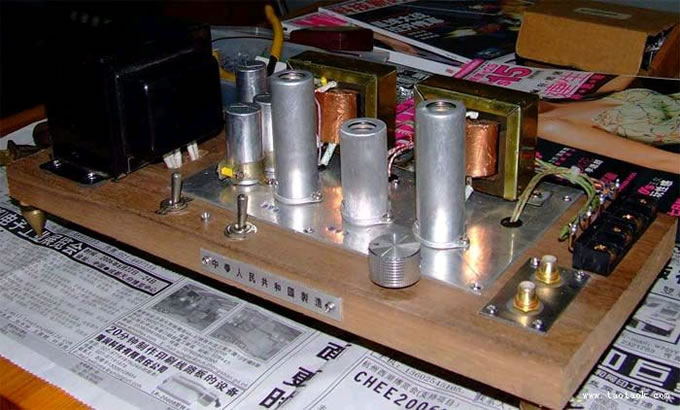

不带套的样子，音箱打算用日立的电视小喇叭，对付电脑的MP3应该没大问题，箱子没弄好，消极怠工中。。。。

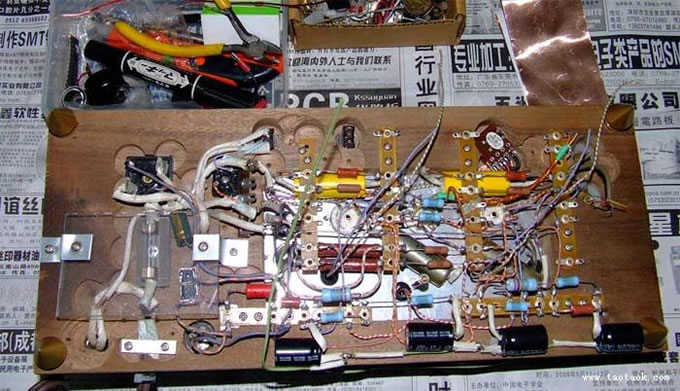

里面没完工时的样子，全部是西电的麻皮线，架子是卫星那买的，觉得还是普通焊架好用，可能还没习惯。可能是良心发现，赚了我不少，JS主动帮我测试配对元件，基本完全配对，耦合电容是西电的，容量一致，品相还行，开价居然比VQ的贵，肯定被宰了，电阻有英国的，也有俄罗斯的，只有两只并滤波电容上的是国产大红袍。

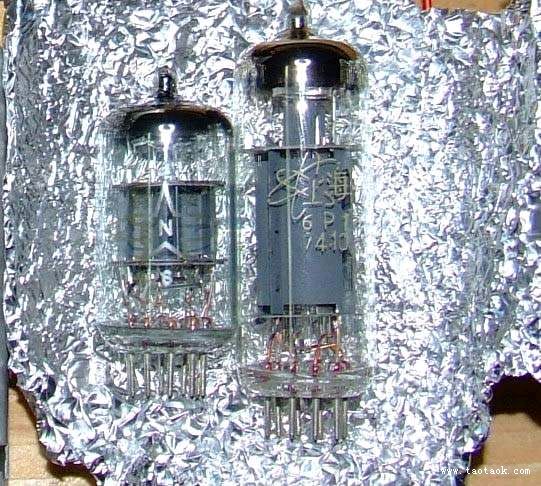

上面的板可是铝的，也用铜棒接了地，噪音不大的。所用的管：北京J级6N1，上海74年10月的6P1

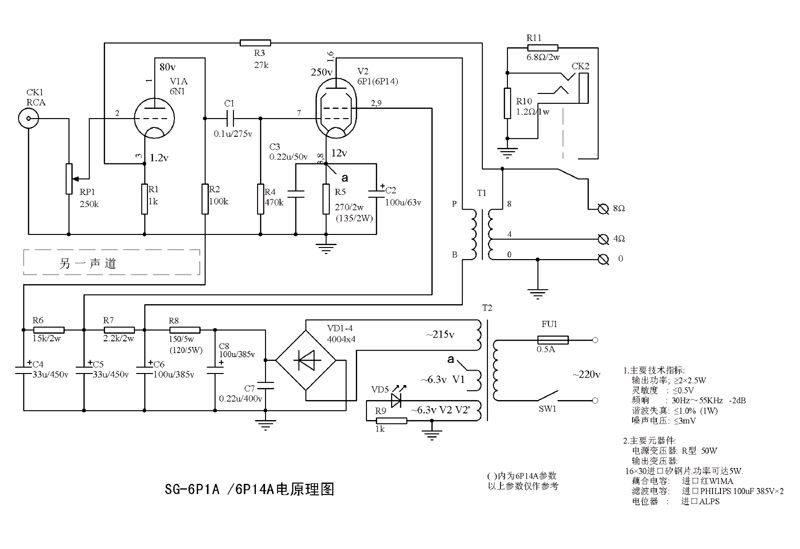

LINE线路图

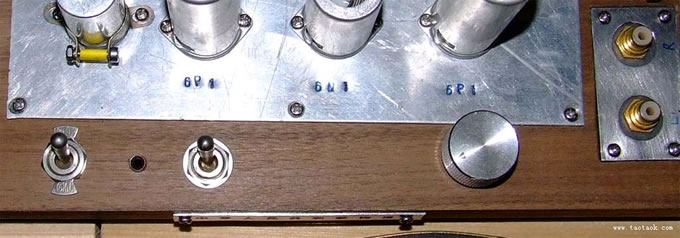

局部特写

本意是用进口的拆机胶木座，也买了，发现管子很难插，分分钟弄爆管子，得不偿失，另元件本来想全部安排在上面的，作成仿古的，胡桃木板尺寸不够大，只好改在下面布线。 (责任编辑：admin)
