双单声道kt88电子管推挽胆机装机实验(2)

时间:2013-02-09 21:33来源:www.tubebbs.com 作者:陶然胆韵 点击:
二、输出牛: 输出牛为使用4块 西电 1048b铁芯自制,铁芯规格为105片叠厚60,按p-p4.5k,输出功率60w计算制作,次级阻抗4、6、8欧姆,特富龙薄膜垫层, 电感 表测试电感量50.1H,漏感11.2mH,初级线阻93.3+93.3欧姆

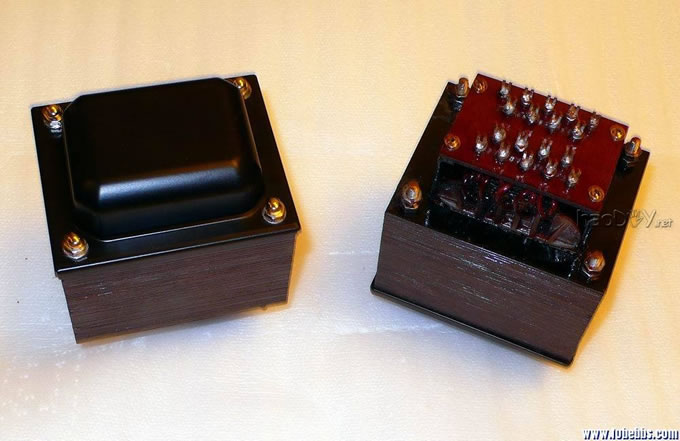

二、输出牛:
      输出牛为使用4块西电1048b铁芯自制,铁芯规格为105片叠厚60,按p-p4.5k,输出功率60w计算制作,次级阻抗4、6、8欧姆,特富龙薄膜垫层,电感表测试电感量50.1H,漏感11.2mH,初级线阻93.3+93.3欧姆,次级线阻0.5欧姆(8欧姆档),初次级比例按90%效率制作。
双单声道kt88电子管推挽胆机装机实验

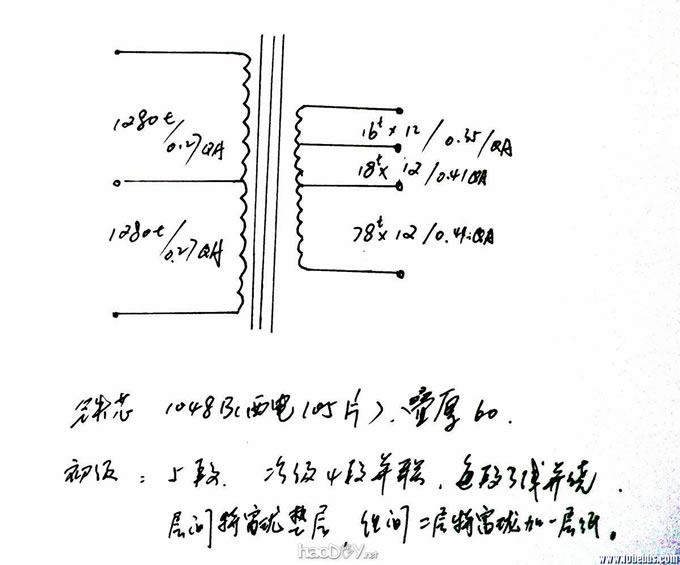

输出牛参数如下:
双单声道kt88电子管推挽胆机装机实验

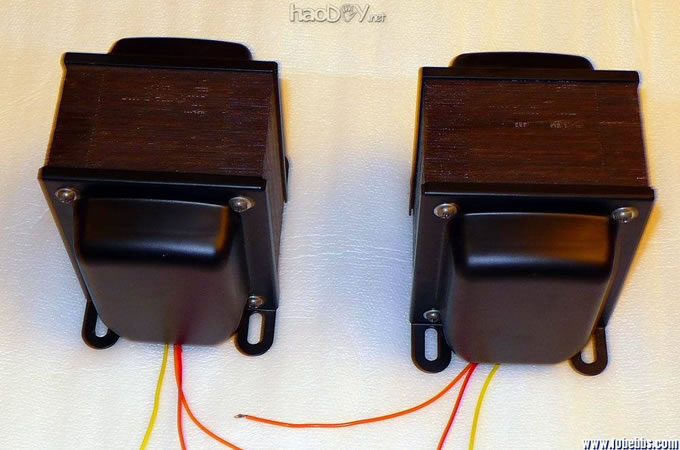

三、电源牛:
      电源牛系用色胆兄处购入的z11拆机片制作,是在三十公斤的铁芯中精心挑出6只叠厚60的涂层色泽、孔径大小高度一致,片身无损伤的铁芯(原准备用来做束四管类输出牛的),规格为96片叠厚65,计算功率185w,实测空载电流95毫安,电源调整率小于4%,三重屏蔽。
双单声道kt88电子管推挽胆机装机实验  (责任编辑:admin)
