绕制胆机变压器牛的一些细节

时间:2012-10-21 20:54来源:hifidiy.net论坛 作者:jerrylong 点击:
1、做线耳解决边缘绕组塌陷的问题 下载 (47.46 KB) 2007-8-10 16:22 下载 (37.3 KB) 2007-8-10 16:22 2、利用预埋焊片制作抽头 下载 (50.17 KB) 2007-8-10 16:22 下载 (46.76 KB) 2007-8-10 16:22 下载 (52.59 KB) 2007-8-10 16:22 3、电源变压器的初级和次级

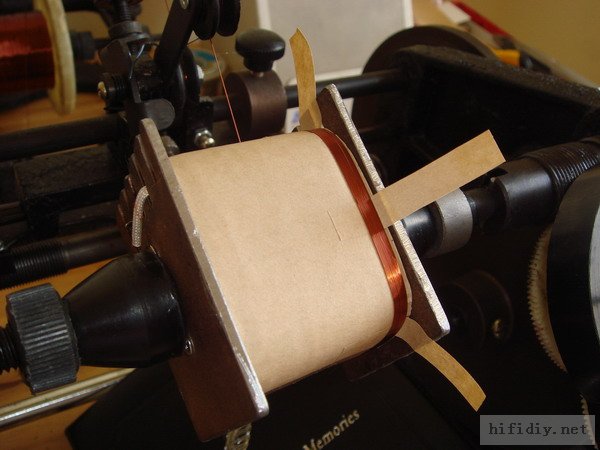

1、做线耳解决边缘绕组塌陷的问题


绕制胆机变压器牛的一些细节

绕制胆机变压器牛的一些细节

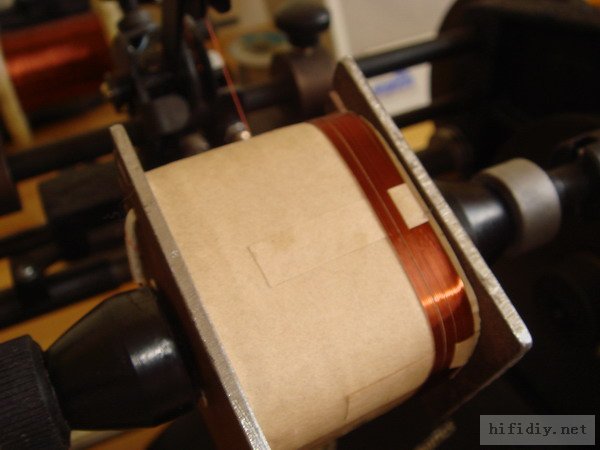

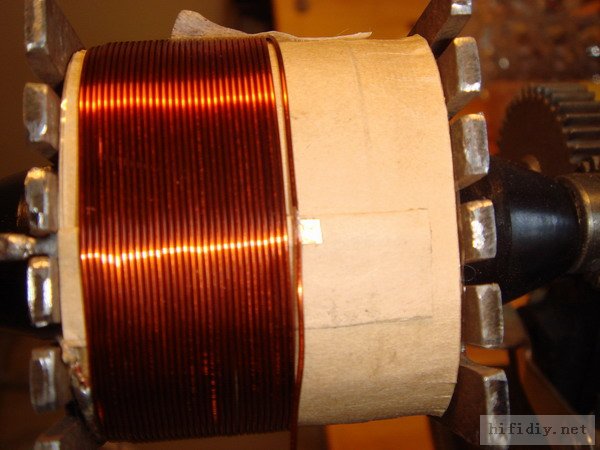

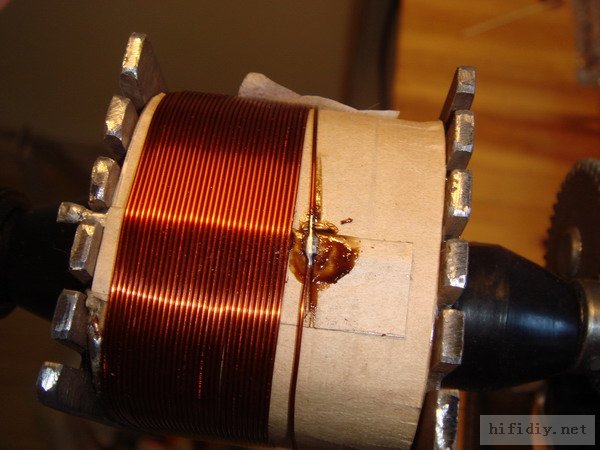

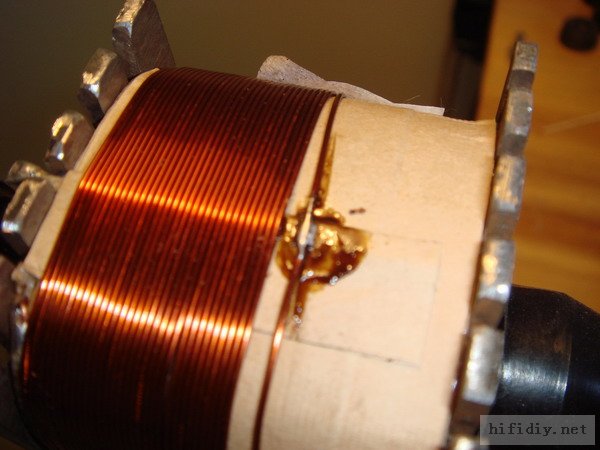

2、利用预埋焊片制作抽头
绕制胆机变压器牛的一些细节


绕制胆机变压器牛的一些细节


绕制胆机变压器牛的一些细节

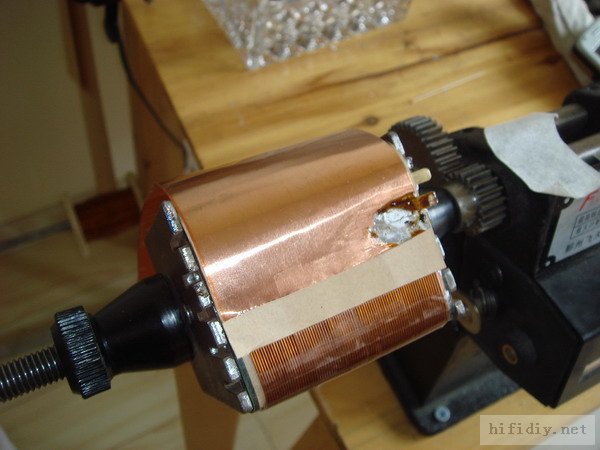

3、电源变压器的初级和次级绕组中间的铜箔屏蔽层
绕制胆机变压器牛的一些细节


绕制胆机变压器牛的一些细节

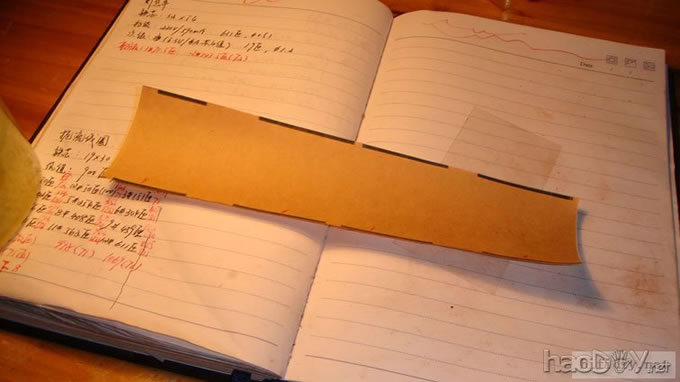

在绝缘纸的两端用双面胶贴上宽度约为1-1.5mm的青壳纸,作为防塌边。
绕制胆机变压器牛的一些细节

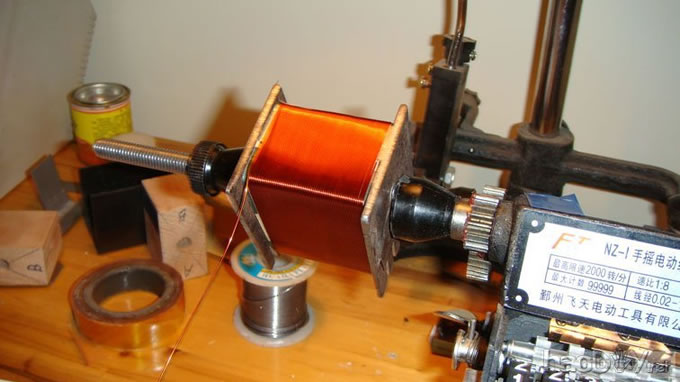

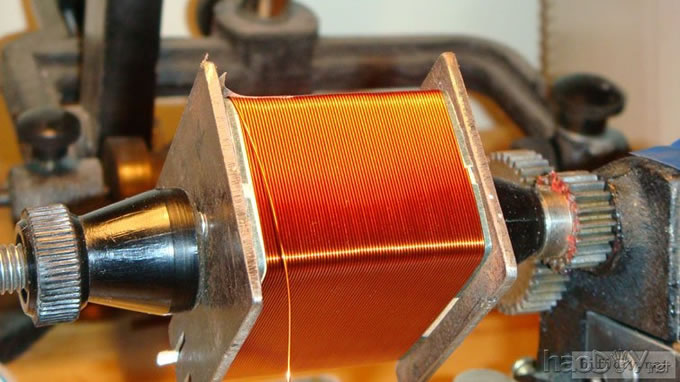

防塌边在绕制线包过程中起到了很重要的作用:
绕制胆机变压器牛的一些细节

绕制胆机变压器牛的一些细节

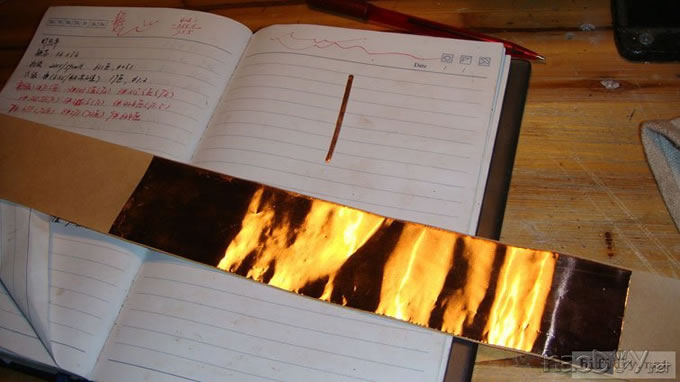

屏蔽层的制作:

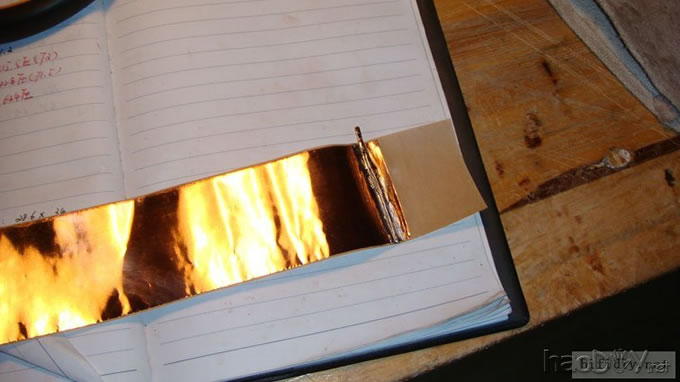

用铜箔裁出比绝缘纸窄1mm左右的铜箔,长度刚好比绕过线包1圈略长一些,用胶粘在绝缘纸上(绝缘纸的长度要能够绕线包2圈
绕制胆机变压器牛的一些细节

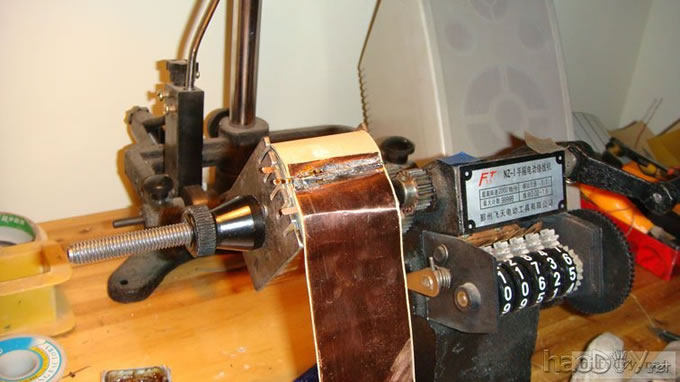

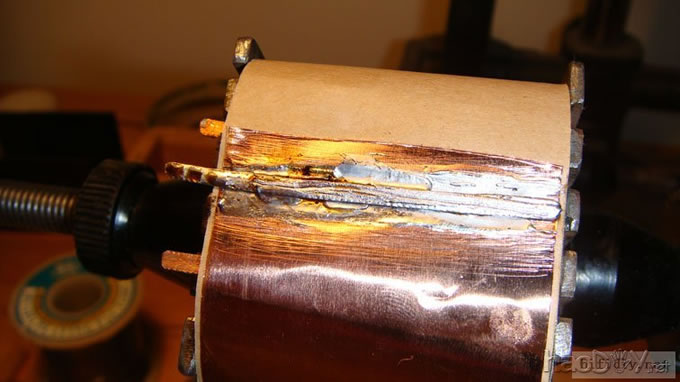

焊上焊片
绕制胆机变压器牛的一些细节

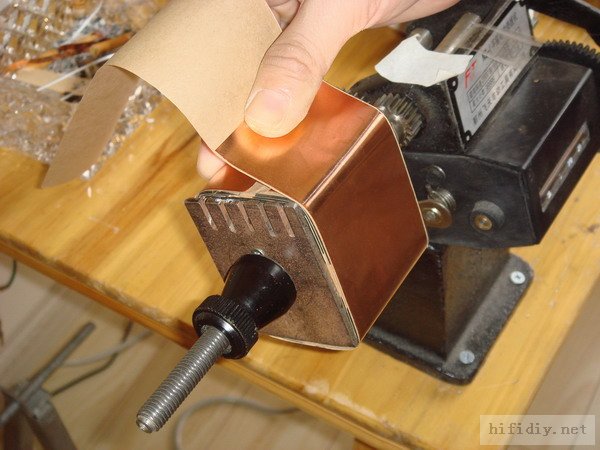

绕在线包上,绝缘纸一面朝下,铜箔一层朝上
绕制胆机变压器牛的一些细节

绕制胆机变压器牛的一些细节
