6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

时间:2012-10-19 17:18来源:hifidiy.net论坛 作者:老新 点击:
1:久闻星形接地的神奇,第一次采取了这种方法接地,也不知做好后能否取得预期的静音效果.这么做地线真够多,有20多条. 2:布线时已充分留有了元件脚之间的空隙,插上管子进行的定位焊接,任何方向施加一定外力都不会造成裸线相碰. 3:根据大家的指正,电阻加了变压器

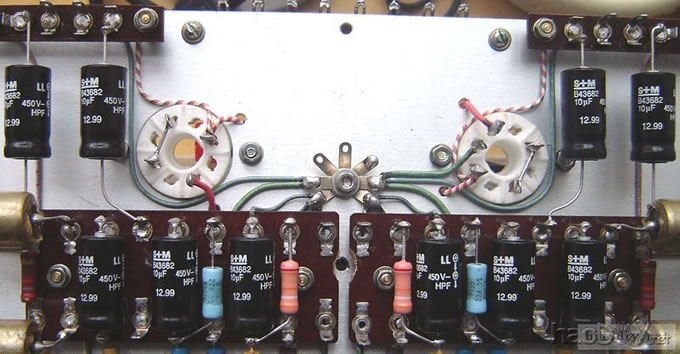

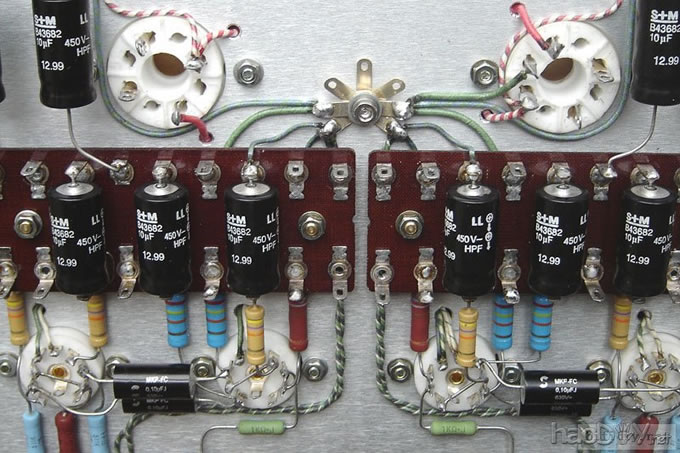

1:久闻星形接地的"神奇",第一次采取了这种方法接地,也不知做好后能否取得预期的静音效果.这么做地线真够多,有20多条.
6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

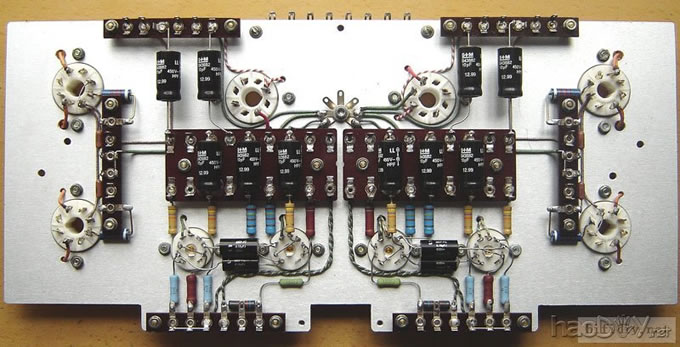

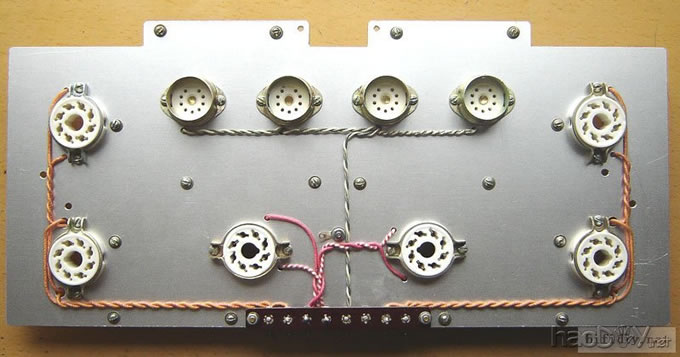

2:布线时已充分留有了元件脚之间的空隙,插上管子进行的定位焊接,任何方向施加一定外力都不会造成裸线相碰.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

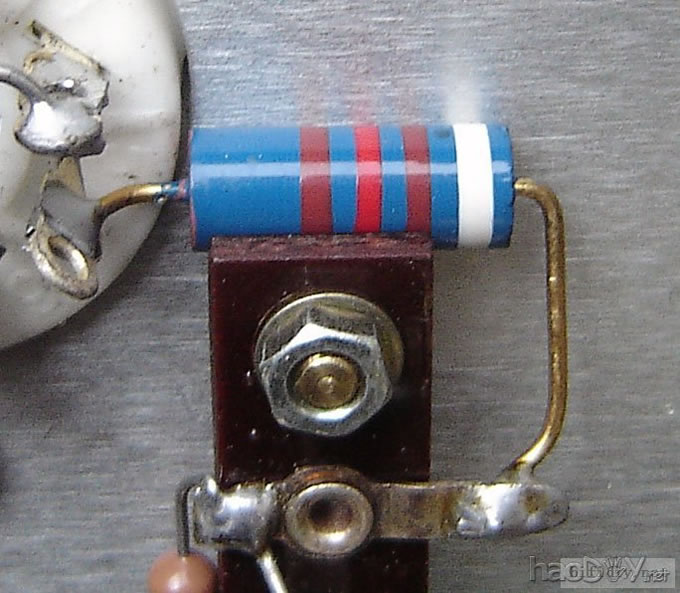

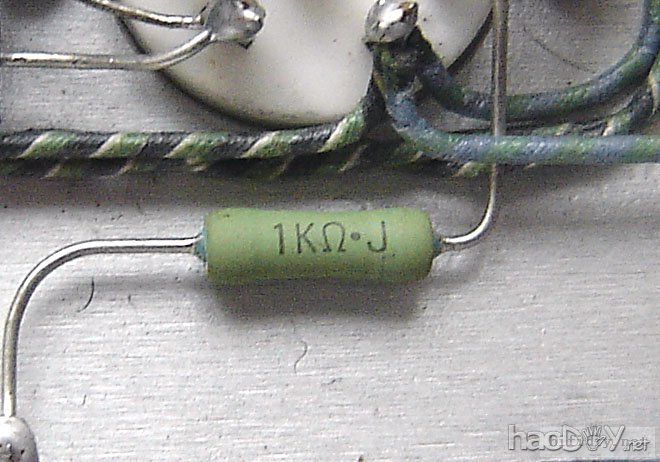

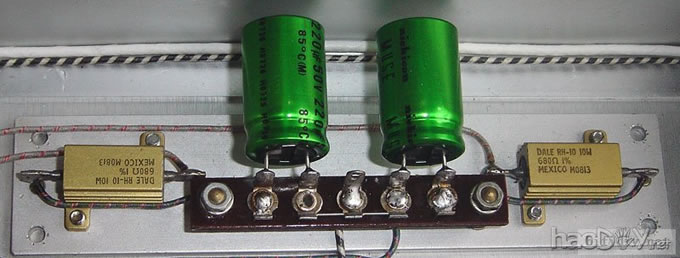

3:根据大家的指正,电阻加了变压器绝缘纸,杜绝了隐患.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

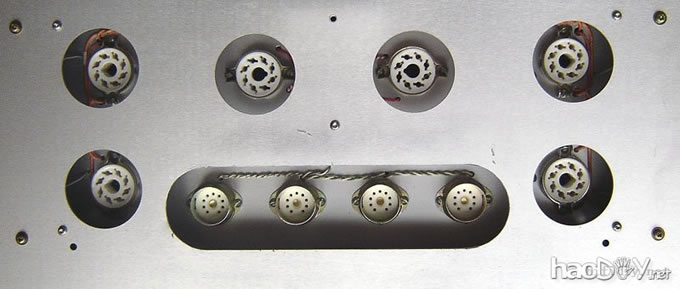

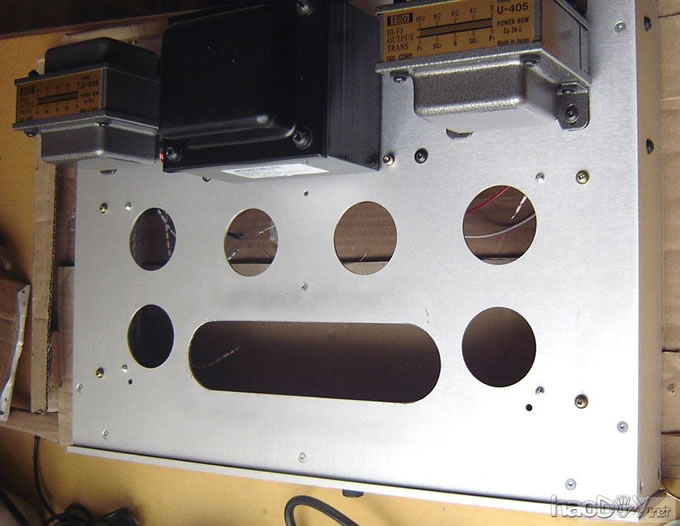

4:机箱顶板开孔布局

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

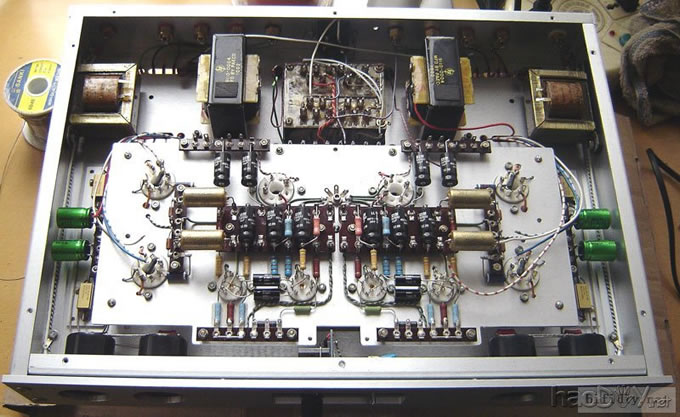

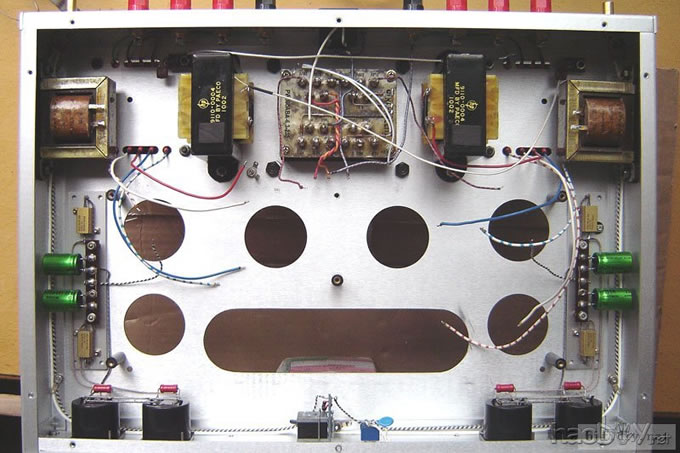

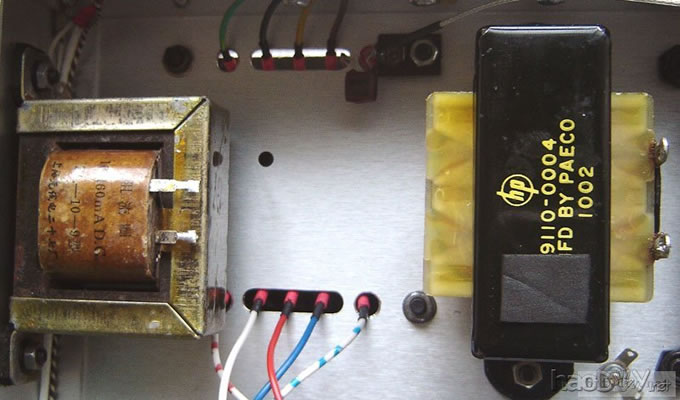

5:用了4个扼流圈没什么特别的用意,手上的存货,这样用电流分配才够,电源分成了2个声道.这是不必要的做法,增加了复杂度.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.


6:功率管用自给偏压.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

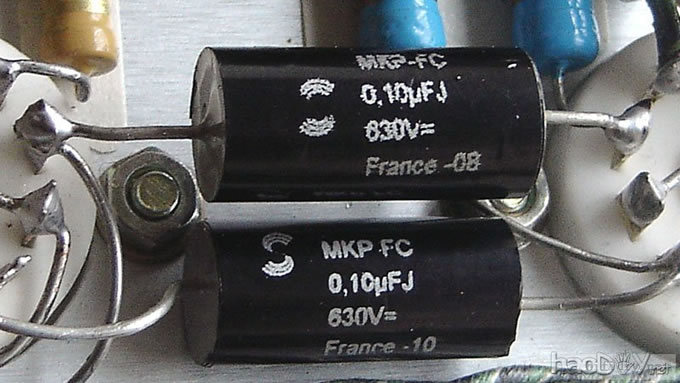

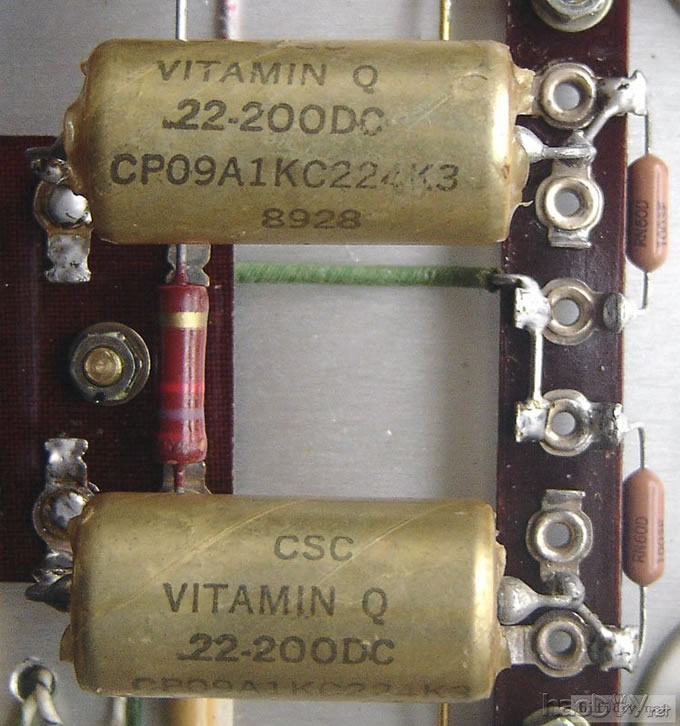

7:第一级耦合用SOLEN,第二级用VQ.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.


6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

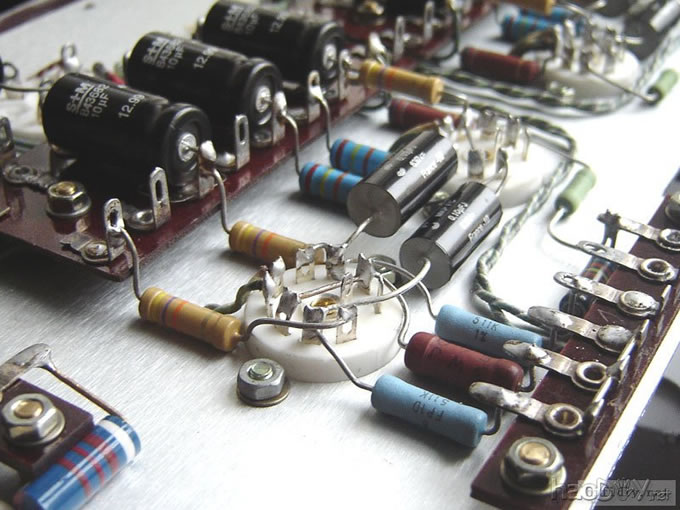

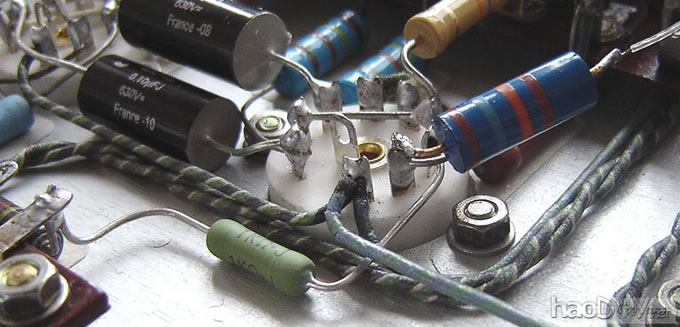

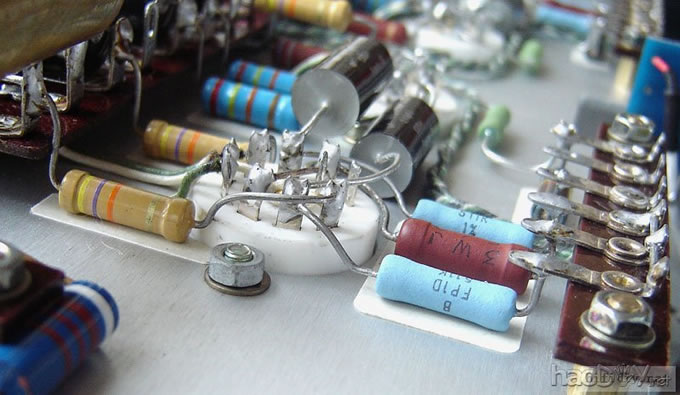

8:栅级电阻都用碳阻,暖声的小经验.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

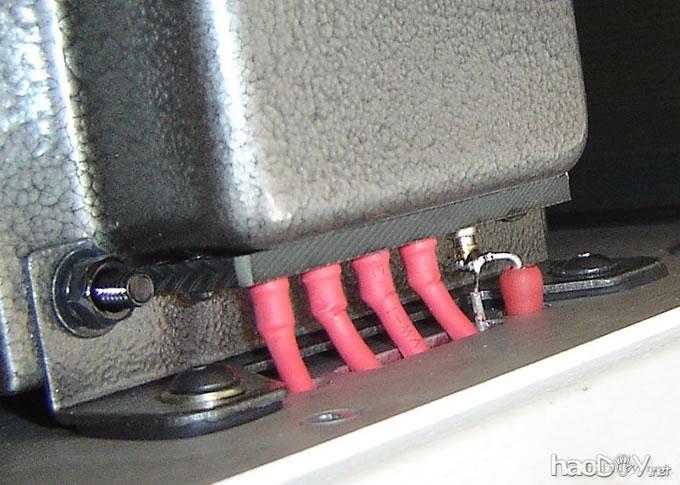

9:反馈电阻和消振电容焊接在输出牛端子上,预防自激的做法.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.


10:12AU7的灯丝接地取自9脚.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

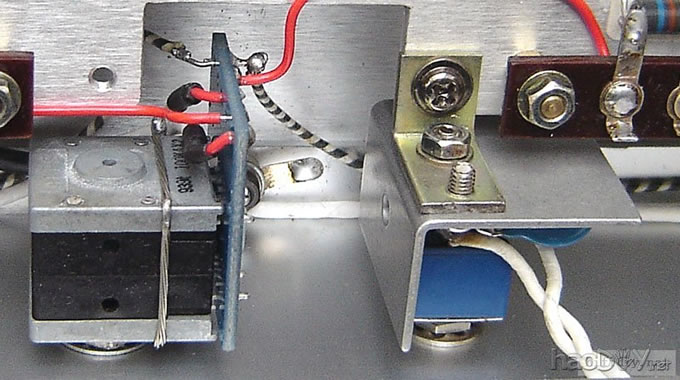

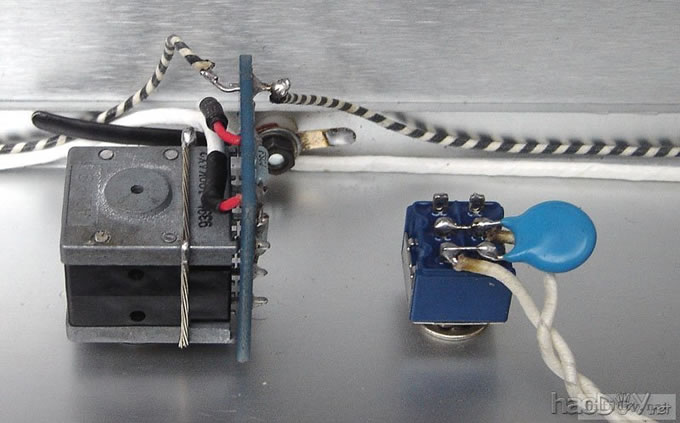

11:电源开关和音量电位器挨的很近,开大音量会有稍许干扰,开关加屏蔽就解决了.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.


6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

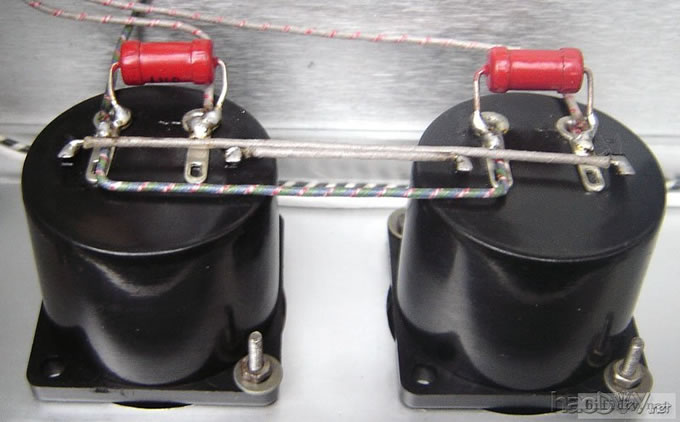

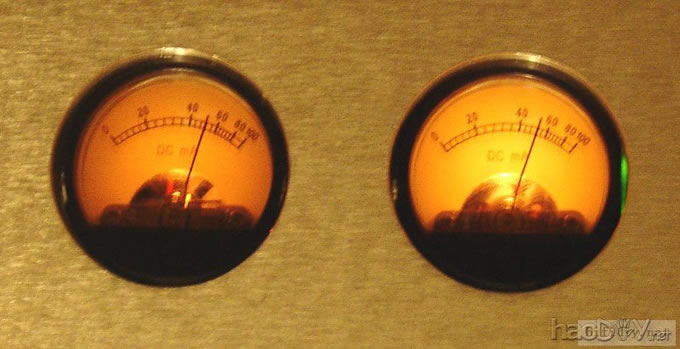

12:屏流表头,照明电压取自功率管灯丝.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

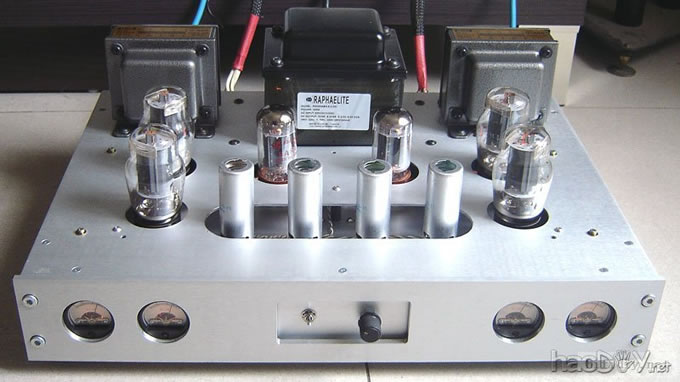

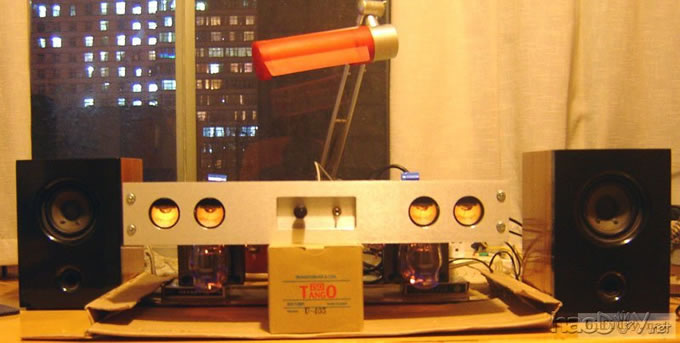

13:完了.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.


6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.

6j5+kt66胆机 威廉逊,星形接地,完成篇,达到预期效果.


总结:机器做好后达到预期目的,星形接地的确很"神奇",本机输入端开路,音量拧到最大,没有一丝交流哼声,没有一点串扰吱吱声,只有一点沙沙的热噪声.当然这不是绝对的最佳接地方案,我朋友用母线接地做的胆机也一样能静如深海.
最后还用68,120,220uf的滤波电容分别替换试验,信噪比没有任何变化,说明交流声抑制主要还是取决于摆位,布线,接地 (责任编辑:admin)
