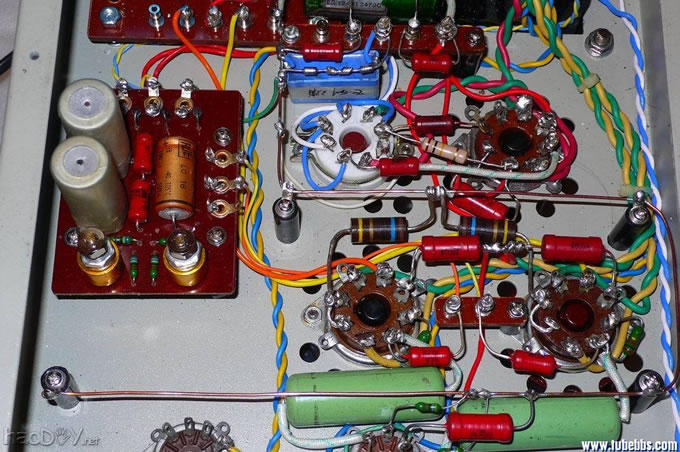

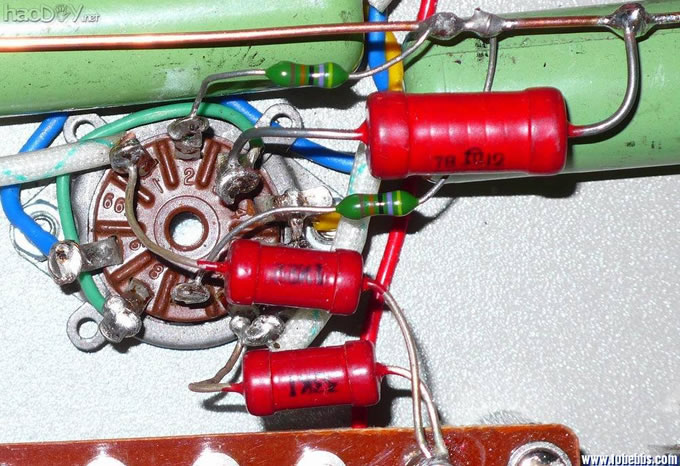

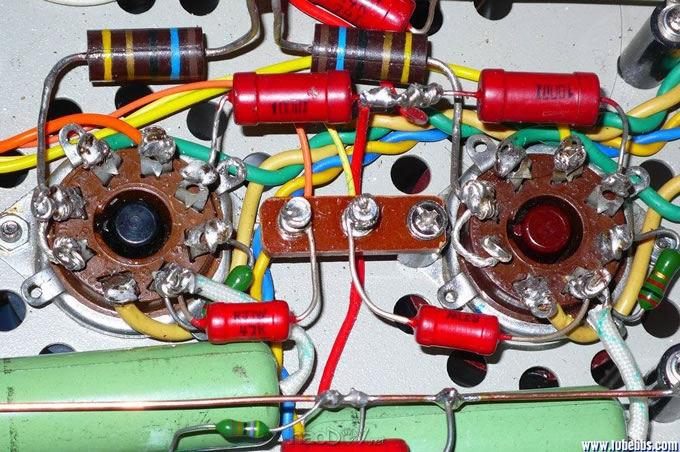

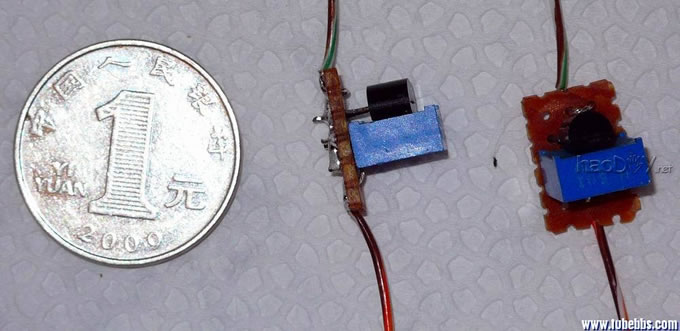

5-1 焊输出级。焊接输出级时有一点要注意就是输出管的2个阴极电阻接地点最好尽量靠近,最多不要超过3公分,对于使用大型电阻(如自给偏压时)时要特别注意,哪怕是位置所限,宁愿在电阻接阴极端连线加长,也不要让接地点差太远,如果是自给偏压的阴极电容(阴极电阻和阴极电容不是双管共用)也要按此处理。图中2个3w16欧姆的AB碳质电阻就是阴极电阻,2个2w100欧姆红袍为帘栅极限流电阻,2个1w47k红袍为栅漏电阻(粗调是已换成1/2w100k的) ![]() 5-2 焊接推动级,推动级比较简单,连耦合电容才7个元件,按顺序焊接牢固就行。如果以后准备换耦合电容调音的话,耦合电容的脚稍微留长一点,焊接是用焊锡焊牢就可以,不用把脚卷在管座上,以便以后取下换用,等以后确定后再把脚卷上夹牢焊接牢固。图片为好好的推动级。 ![]() 下图为 推动级、输出级和稳压电源在机箱内部的布置 ![]() 5-3 焊接差分输入级(电压放大兼倒相) 本机输入为采用恒流源的差分放大,该级阴极要使用恒流源恒定电流,将其交流视在电阻变为无穷大,使得差分放大器的2臂放大性能高度一致,从而达到经本级完成倒相后的正负信号完全对称。作为恒流源最简单的方法是使用一只恒流管就行,但市场上鲜有恒流二极管零售,就算有电流也不一定合适,于是只好采用其它元件制作。最方便的是用结型场效应三极管来制作。只要有Iq大致在6毫安的源漏可以互换的结型场效应三极管就可以满足本例的要求,N沟或者P沟的都可以。本机是使用P沟的2sj103,Id为5.8毫安。方法很简单,在场效应管的源极(漏极)接一支500欧姆的微调电阻后与栅极连接为恒流二极管的一极,漏极(源极)为另一极。N沟的方法也一样,只是形成的恒流二极管极性与p沟的相反。本例制作的恒流源组件恒流电流可以在0.5-5.8毫安之间调整,完全可以满足输入级4-5毫安(每边2-2.5)的要求。下图是用洞洞板制作的恒流源组件。 ![]() |
