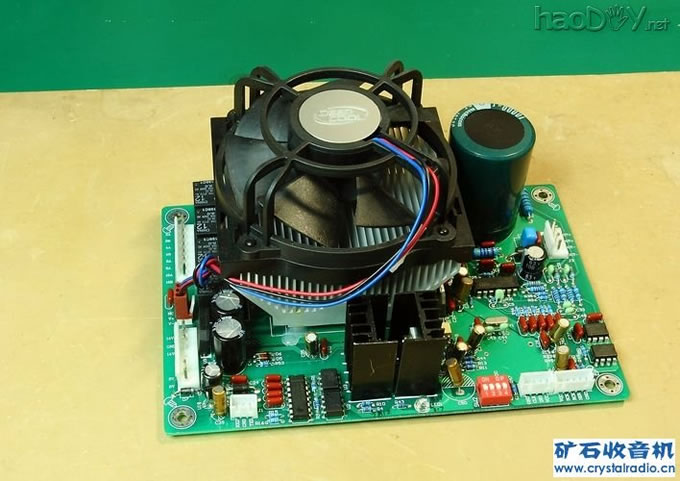

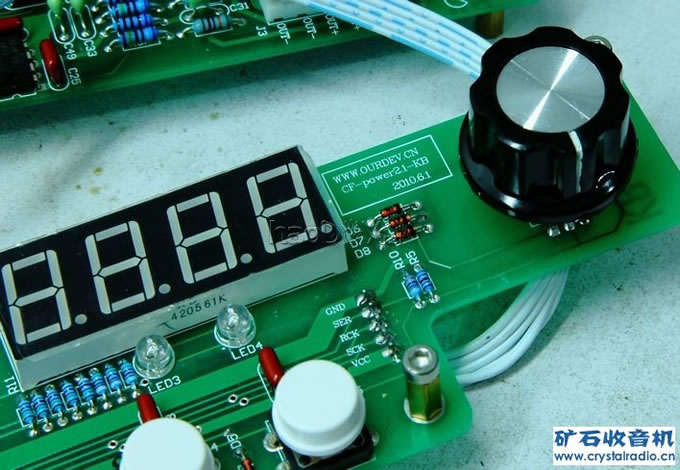

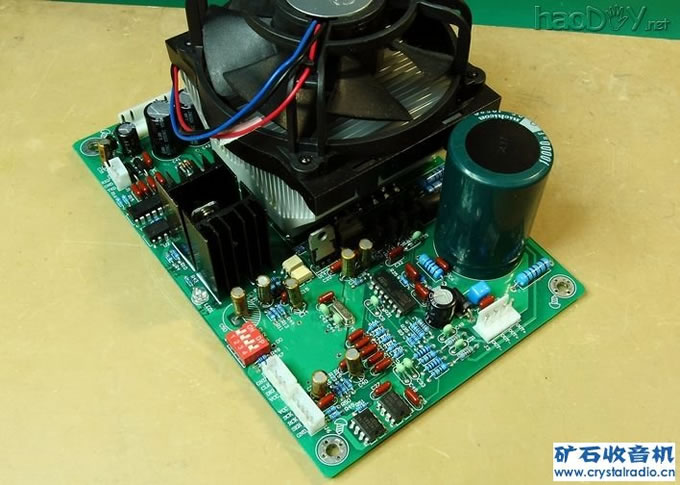

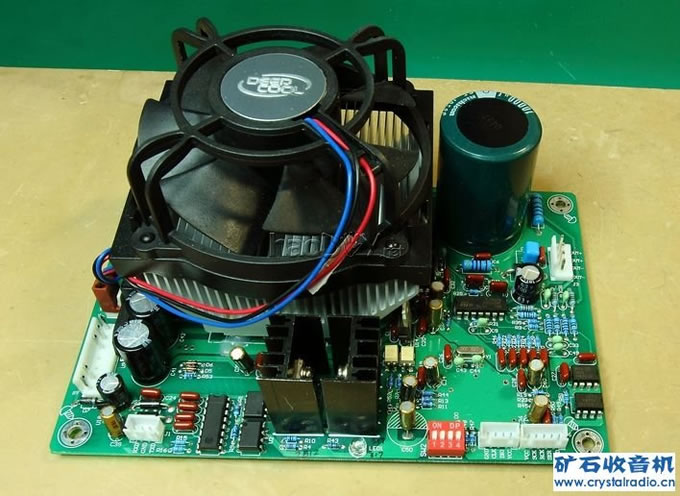

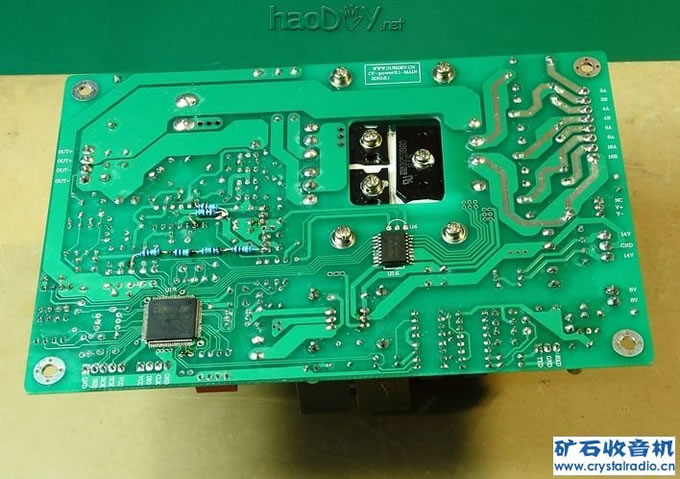

夏天在隔壁论坛收了一套以STM32为主芯片的电源板散件【没有变压器和外壳】，呕心沥血，陆陆续续花了几个月装成一部数控电源， 期间的过程辛苦，却十分有趣  。现发上制作过程与诸位老友分享，也凑个热闹参加这次DIY大赛  【以这个电源外壳参赛吧！】焊好的PCB，这块板上的管脚最为密集的芯片就是STM32的单片机，第一次焊这东西，费了很大功夫，采用了先 把所有管脚用焊锡连起来一起焊在PCB上，再用吸锡线吸掉多余的焊锡的办法  主板元件面：散热器很强大，也很厚实，这个风扇是温控的，当散热器温度超过程序设定值才会转，就算是转起来，声音也很小，这一点比市面上常见的国产数字显示的电源好多了！    显示板，板上2个4位LED数码管显示屏，一个用来显示电压，一个用来显示电流： 电压调节采用一个数字编码器，按动旋钮可选择x1，或x0.1的歩距，然后旋转旋钮调整电压，如果你想要一个准确的输出如12.00V，甚至9.30v，用这个编码器来选定电压值，比一般的电源快多了（一般电源需要屏住呼吸，慢慢拧）：  板子焊好后，外壳还没有着落，定做的环牛倒是先到了，于是先研究了一番单片机程序，反复烧写修改程序几次， (责任编辑：admin) |
