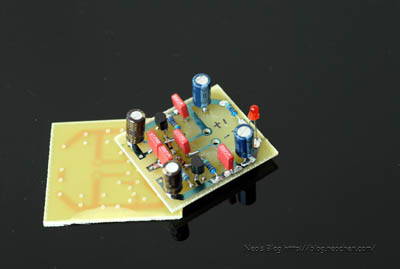

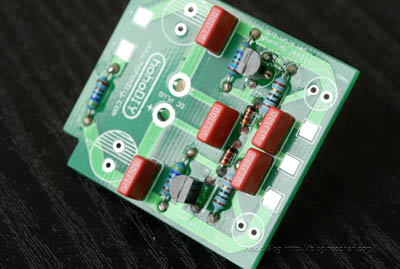

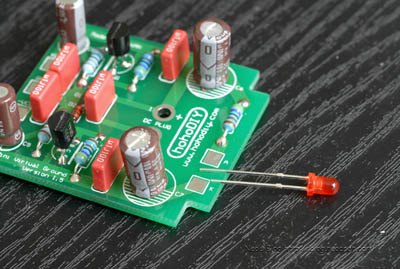

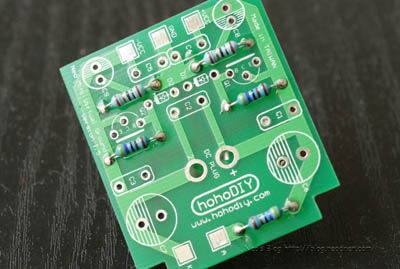

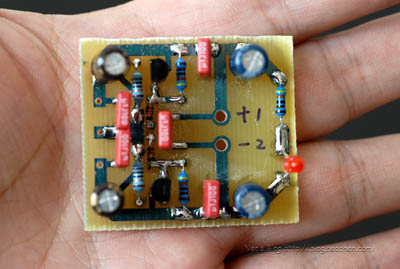

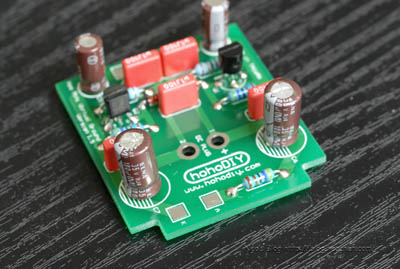

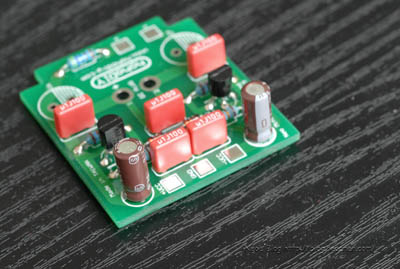

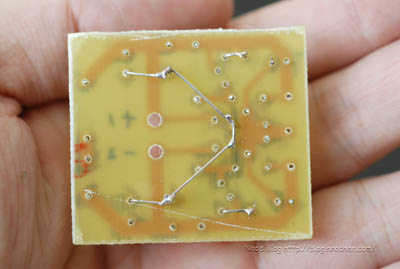

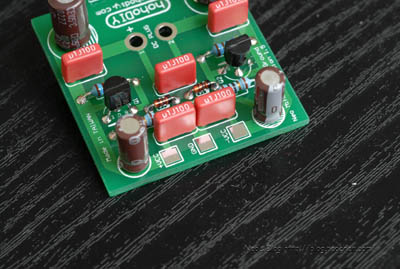

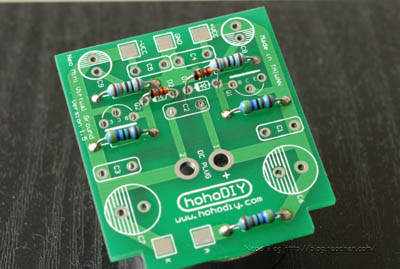

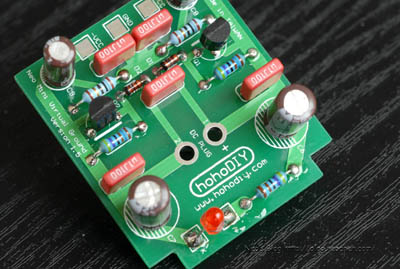

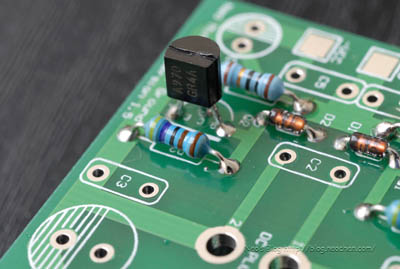

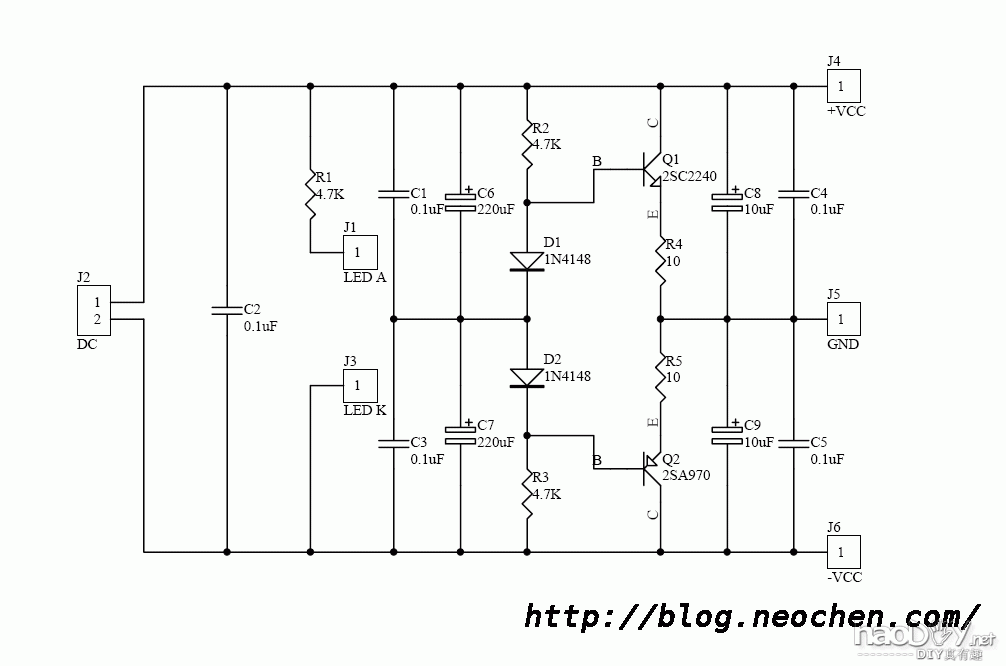

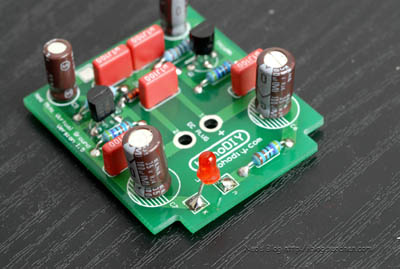

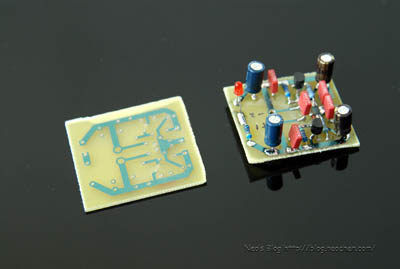

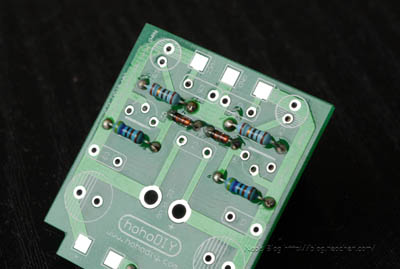

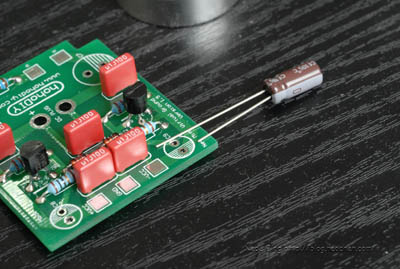

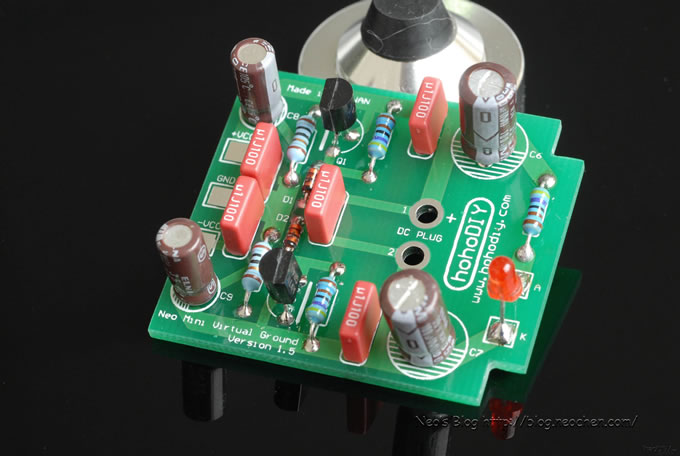

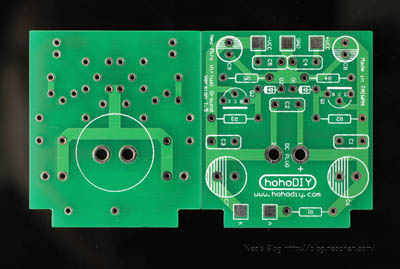

 便好用的虛擬地套件 先來簡單說明一下需擬地是幹嘛的,相信有不少人想問這個~~ 以最白話的方式來講,虛擬地就是將單電源輸入(例:24V-0)變成雙電源 輸出(例:12V-0-12V),輸出的電壓會等於輸入電壓的一半,如果輸入電壓 為24V-0的直流電,輸出就會變成12V-0-12V的直流電 應用範圍蠻廣的,例如 M3改機: 可將電路板上的TLE2426取代,並且有更精準的雙電源可用,當然的,所有 用到TLE2426的線路都可以代換 (註:TLE2426的誤差值比虛擬地套件稍大) 吃外接電源的線路: 例如RA1耳擴或者LC-iCute耳擴,如果想改成吃市電的,勢必要加雙電源 穩壓板,變壓器也要跟著改,但如果有虛擬地套件,接上個外接變壓器就搞定 可節省一些空間 電路板的大小為43mm*37mm 剛剛收到電路板,等一下就會將它上架,套件的話,明天會上架,並同時會發佈裝機報告 電路圖  零件表  電路板正反面  參考一下零件表,對應一下零件編號,準備開工囉~~ 一樣是先上高度最低的電阻,無極性,哪一邊都可以  再來是高度一樣的1N4148,這個有極性,請注意零件上的粗黑線要對應 電路板上粗白線的那端  焊好的樣子  再來是Q1的C2240,請依照電路板印刷的方向插入即可 焊的時候要注意,電晶體很怕熱,焊完一支腳要稍微冷卻一下再焊下一支腳  Q2的A970  再來是C1~C5的0.1u小電容,這個無極性限制  C8,C9的10u電容,有極性,長腳為正,短腳為負,電路板上有劃白線的為負 請勿搞錯!!  焊好的樣子  C6,C7的100u電容一樣,請注意極性 最後是LED,其實這個有裝沒裝都可以,預留起來讓大家方便 電路板上標示A的為高電位,K的為低電位,所以LED的長腳端請拉到A 短腳端請拉到K  焊好的樣子  最候,準備上電測試,正中央那兩個大洞就是電壓輸入的地方,1為正2為地  電壓輸出的地方,分別為-Vcc Gnd +Vcc 上電測量一下,電壓值應該會剛剛好等於輸入電壓除以二  最後來張定裝照  就是昨天洗板子的那片,左邊是我洗來備用的板子,右邊是完成品  零件很少,裝機簡單,適合拿來代用TLE2426  size並不會很大..拿在手掌中很小  由於是自己洗的單面版,所以背面並沒有線路,但也蠻簡單的,跳四個地方就好了  (责任编辑：admin) |
