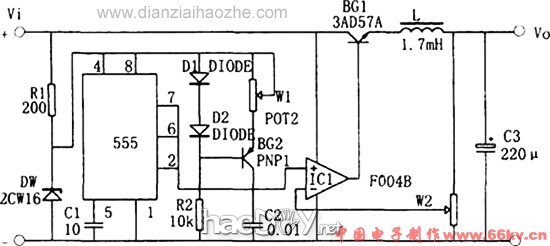

这个简朴的开关稳压电源电路是通过555集成电路发生可调理的锯齿波输出脉冲电压，以驱动开关调解管（3AD57A）实现对输出电压的调理，并通过F004B运放组成的取样调解电路实现输出电压的自动稳压。

 电路中，回收晶体管BG1作为开关调解管；运算放大器IC1组成较量放大器；555时基电路接成无稳态多谐振荡器。振荡器在C1上发生锯齿波电压(Vmin=1／3Vz，Vmax=2／3Vz，频率由W1和C1确定)送至较量器IC1的同相输入端，取样电压送至较量器的反相输入端。

IC1输出矩形波形的占空比由取样电压节制，在输出电压为一不变值时，取样电压为1／3Vz和2／3Vz之间某一值。当某种缘故起因使输出电压上升(或降落)时，取样电压随之上升(或降落)，使IC1输出矩形波占空比减小(或增大)，导通时刻减短(或增进)，输出电压降落(或上升)，从而到达不变输出电压的目标。调解W，可节制输出电压的巨细。
