无论查验电脑照旧电子制作都离不开稳压电源，下面先容一款直流电压从3V到15V持续可调的稳压电源，最大电流可达10A，该电路用了具有温度赔偿特征的，高精度的尺度电压源集成电路TL431，使稳压精度更高，假如没有非凡要求，根基能满意正常维修行使，电路见下图。

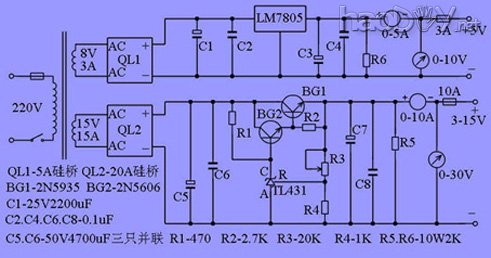

其事变道理分两部门，第一部门是一起牢靠的5V1.5A稳压电源电路。第二部门是另一起由3至15V持续可调的高精度大电流稳压电路。第一起的电路很是简朴，由变压器次级8V交换电压通过硅桥QL1整流后的直流电压经C1电解电容滤波后，再由5V三端稳压块LM7805不消作任何调解就可在输出端发生牢靠的5V1A稳压电源，这个电源在查验电脑板时完全可以看成内部电源行使。第二部门与平凡串联型稳压电源基内情同，所差异的是行使了具有温度赔偿特征的，高精度的尺度电压源集成电路TL431，以是使电路简化，本钱低落，而稳压机能却很高。图中电阻R4，稳压管TL431，电位器R3构成一个持续可调得恒压源，为BG2基极提供基准电压，稳压管TL431的稳压值持续可调，这个稳压值抉择了稳压电源的最大输出电压，假如你想把可调电压范畴扩大，可以改变R4和R3的电阻值，虽然变压器的次级电压也要进步。变压器的功率可按照输出电流机动把握，次级电压15V阁下。桥式整流用的整流管QL用15－20A硅桥，布局紧凑，中间有牢靠螺丝，可以直接牢靠在机壳的铝板上，有利散热。调解管用的是大电流NPN型金属壳硅管，因为它的发烧量很大，假如机箱应承，只管购置大的散热片，扩大散热面积，假如不必要大电流，也可以换勤奋率小一点的硅管，这样可以做的体积小一些。滤波用50V4700uF电解电容C5和C7别离用三只并联，使大电流输出更不变，其它这个电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF只管不消，当碰着电压颠簸频仍，或长时刻不消，轻易失效。最后再说一下电源变压器，假如没有手段本身绕制，有买不到现成的，可以买一块现成的200W以上的开关电源取代变压器，这样稳压机能还可进一步进步，制作本钱却差不太多，其余电子元件无非凡要求，安装完成后不消太大调解就可正常事变。
