随着DIY实验越来越多，对于可调直流电源的需求也越来越明显。不过，这玩意的价格可不是一个普通初中生能承受得起的，买不起怎么办? 那就DIY他一个嘛!
自初中以来，试验次数越来越多，电源的需要也越来越明显。原来的那一堆变压器虽然基本满足需求，但每次试验时总是被迫停止，然后到那个装变压器的箱子里一通狂翻，心中很是不爽。但是看着市面上可调直流电源的价格，我只能在心里默默地鄙视那些生产商。苍天呐!难道就没有给我们这些穷人实验的机会?难道每次试验都要狂翻变压器?我可不甘心!于是又把家里翻了个底朝天，找到了老爸数年前从厂子里拿回来的西门子优质开关电源，24V 1.1A。看着这一大块东西，我心里的叫做DIY的虫子又开始蠢蠢欲动了。 但是…光有开关电源有个神马用啊?24V,远远高于我平时做实验的电压，我心中难免有有些失落。但，苍天不负有心人，当我在淘宝网上彻夜奋斗的时候，我终于在一个不为人知的角落里翻出了一个“可调电源”。采用7085芯片作为主体，外加几个元件和一片巨大的散热片，输入在5~24V,输出可以在1~12V之间调节。而且价格几乎相当于白送。我当时心中那个激动啊，马上联系上了店主，但是当我说明情况时，店主却说，电压差太大，发热量会巨大甚至烧毁芯片。 …到最后，我在那家店里又翻到了KIS-3R33S DC-DC模块，说是加几个外围元件即可做成可调电源，并且可以承受巨大的电压差，发热量小。嘿嘿，咨询过后非常合适我，于是废话少说，动手吧!
1 工具和材料
● 剪刀 ● 刻刀 ● 钢尺(也可以是废的锯条，不介意你用全新的) ● 电烙铁(以及配套耗材) ● 剥线钳(可以用火烧) ● 小号一些的螺丝刀 ● 老虎钳，尖嘴钳，剪钳 ● 镊子 ● 游标卡尺 ● 鳄鱼夹*2 ○ 24V 1.1A开关电源 ○ 5V手机充电器 ○ 数显电压表头 量程50V ○ 220V开关 ○ 音响用的那种夹线头 ○ DC插头，插座 ○ 电位器220Ω ○ 电容25V 35uF*2 ○ 电位器旋钮 ○ 排线(2芯以上) ○ 粗电线(220V)*0.5M左右 ○ 220V插头，插座 ○ KIS-3R33S DC-DC电源模块 ○ 1K 10W水泥电阻 ○ 固体胶，白乳胶，502瞬间强力胶，都要!
2 开始接线

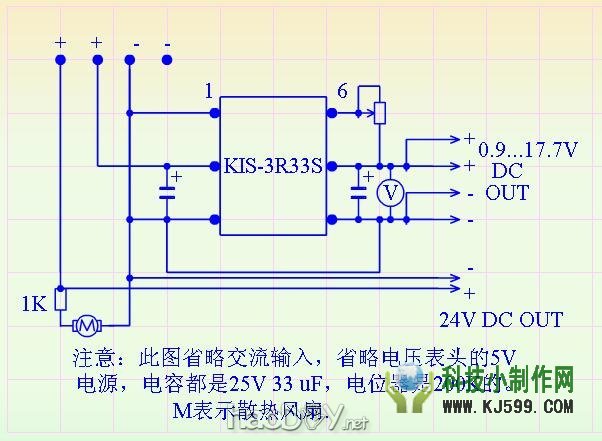

2.1 工作原理

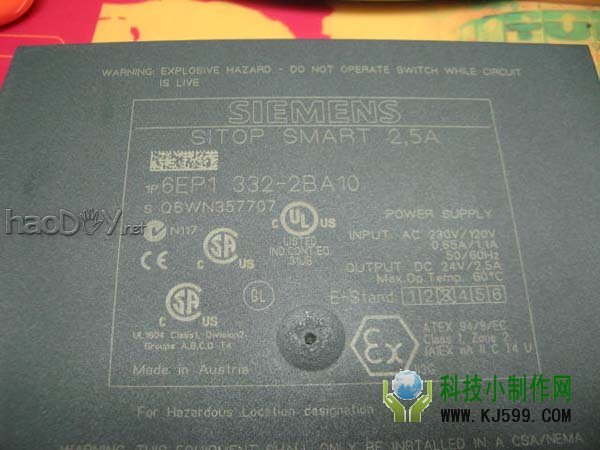

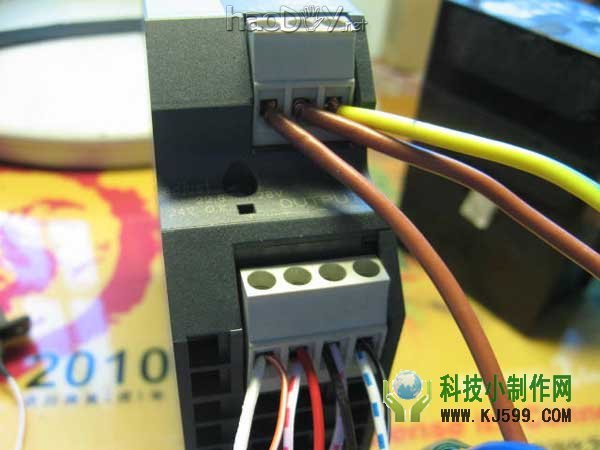

● 这次画得好懂多了吧~ 2.2 强劲的开关电源 ● 这个果然不同反响，一眼就看得出与市面上劣质的开关电源很不一样

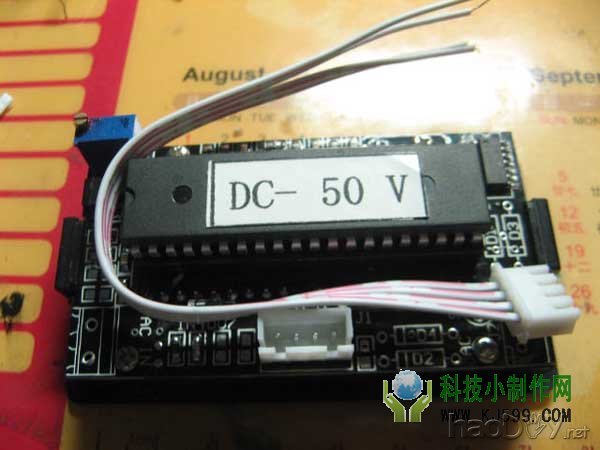

2.3 装配数显电压表头 ● 这就是传说中的数显电压表头了

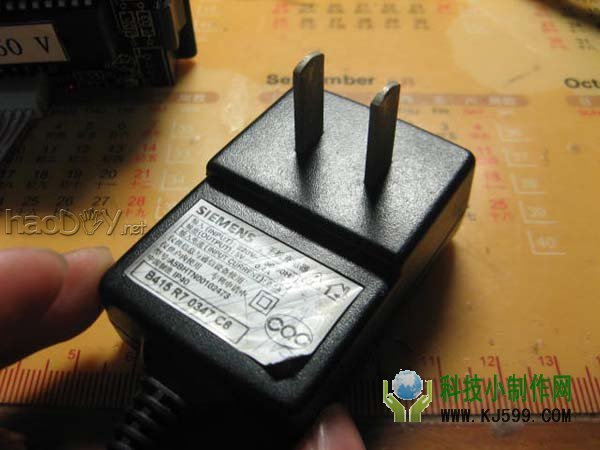

● 手机充电器，5V的，刚好是电压表头的工作电压

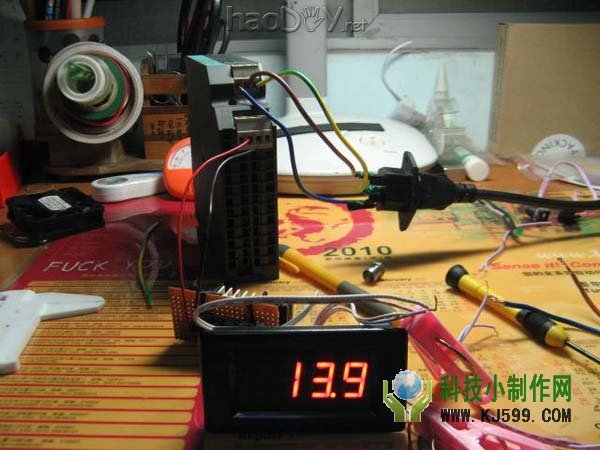

● 13.9V，嘿嘿(童鞋们别这样学我，220V高压的电是能夺命的!)  2.4 连接电源模块和电源输出插头等

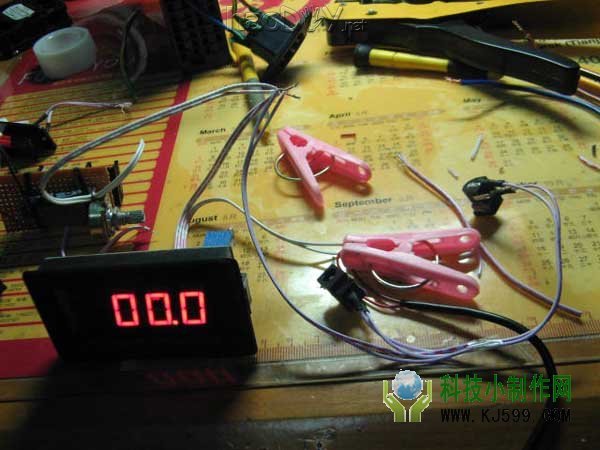

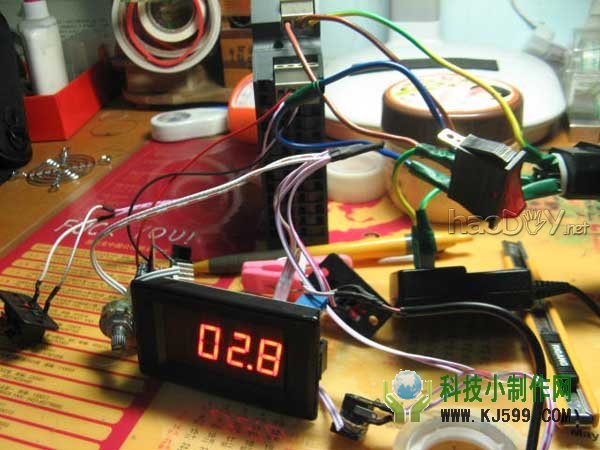

● 测试时俺没有焊接，只是用夹子夹住

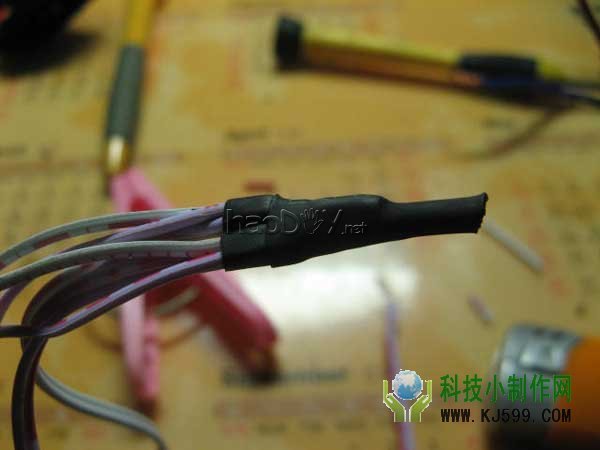

● 并联的三对电源输出线…要固定好，这个短路可不是闹着玩的……

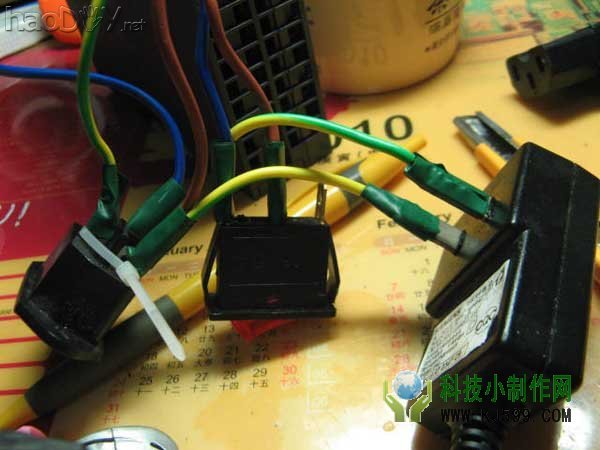

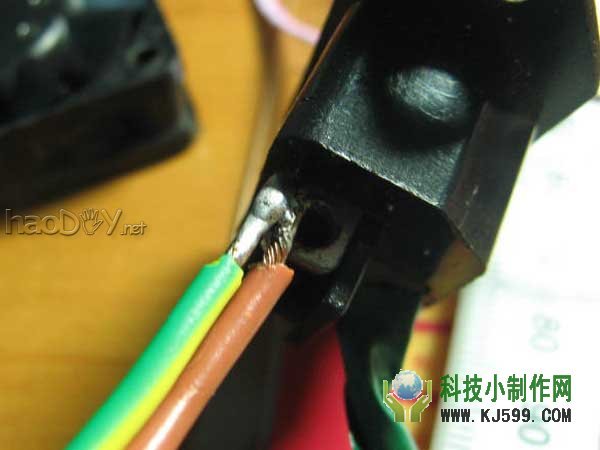

● 把粗电线焊在插座上，一条是开关电源的，一条是表头电源的
● 这个充电器我狂撬了好几分钟，它就是纹丝不动…连个螺丝都没有…只好将就一下了
● 嗯嗯嗯，没接错线，庆祝一下 (^__^
3 加装散热风扇

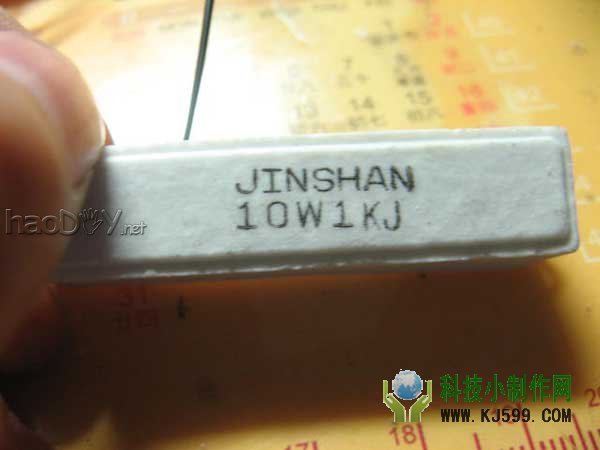

3.1 接电阻 ● 相当…大块的水泥电阻

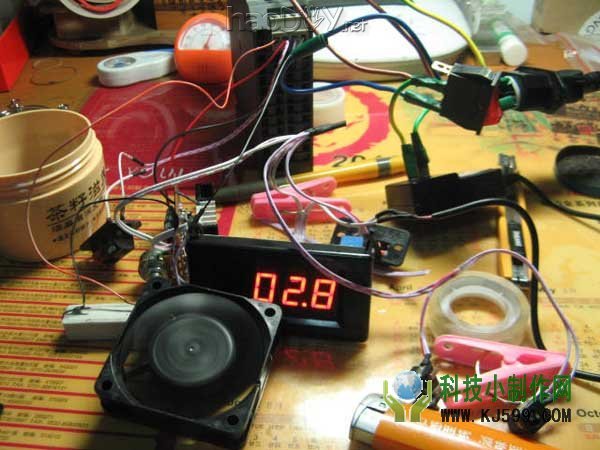

3.2 整体小测 ● 这回多了个在转的风扇，哈哈  4 给这堆零件安家
4.1 寻找纸箱，贴纸 ● 抄起一沓A4纸，狂往上面贴啊贴啊贴啊……终于贴完了，哈哈
● 进行适当裁剪，很好，效果不错

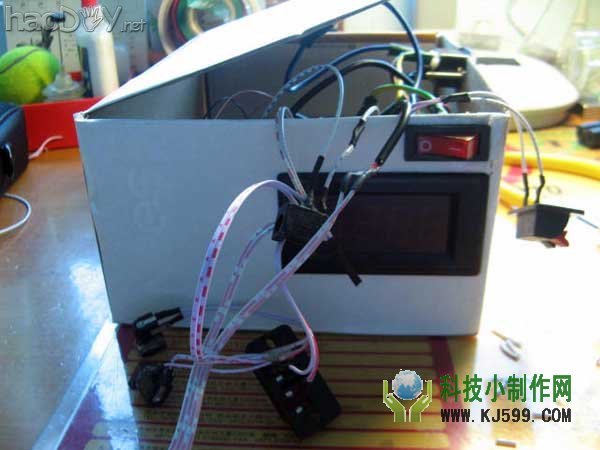

4.2 开孔装配 ● 那是相当壮观的接线哦

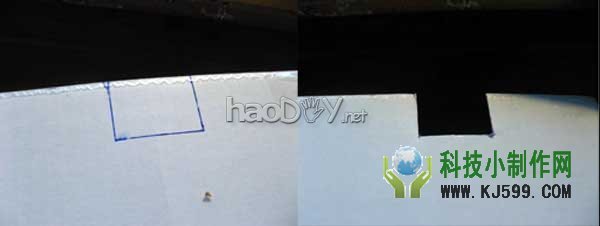

● 开关孔
● 市电输入插座口

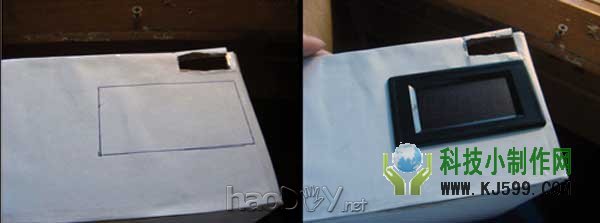

● 数显电压表头

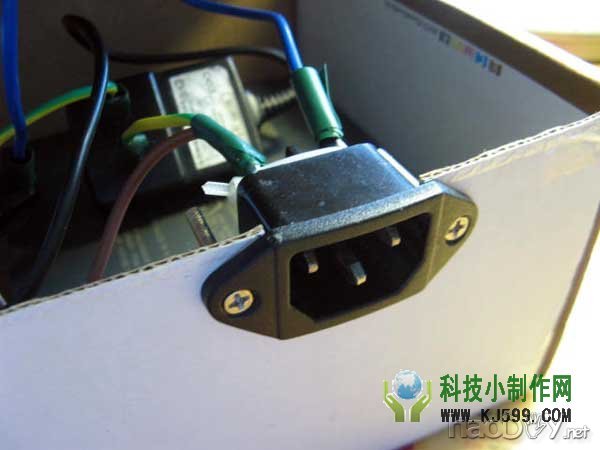

● 市电输入接口，看起来挺精致的
● 初具雏形了
● 开两个压线夹的孔，一个24V的，一个可调电压的

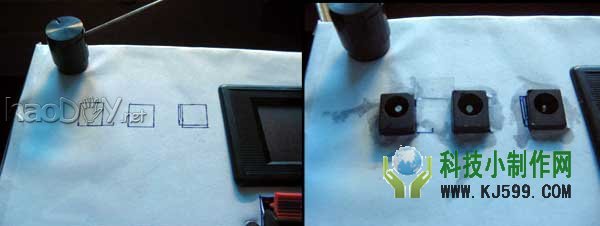

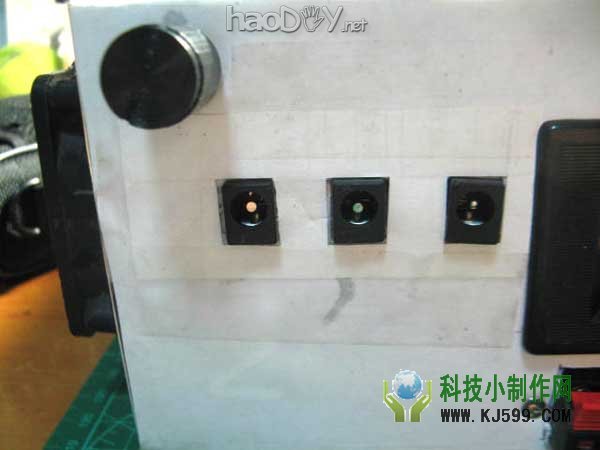

● 左上角加上调压模块，哈哈，怎么总是感觉有点像一个东西呢  ● 开三个电源输出口，两个可调的，一个24V的，把电源输出DC座塞进孔里，然后502伺候
● 剪一张纸片贴上去，遮盖502，好看多了~~

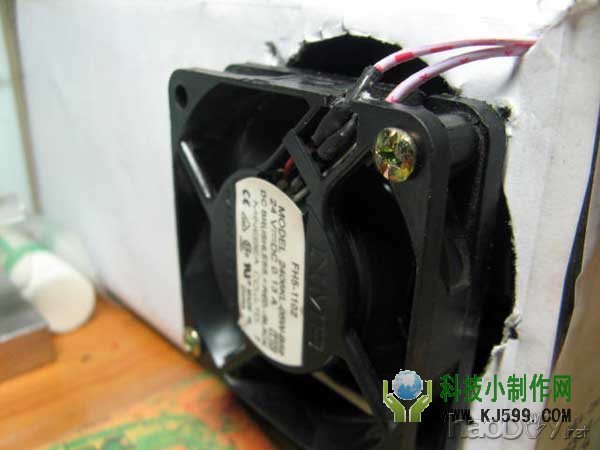

● 固定散热风扇

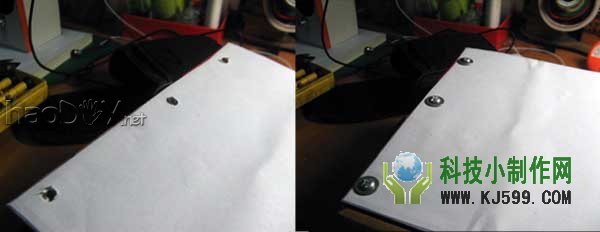

● 用502固定把螺母的一面粘在机箱内部，就成了简易实用的螺丝口，(别粘住螺纹了，那就废了!!!)。顺便看看内部的壮观景象
● 上螺丝啦~~~

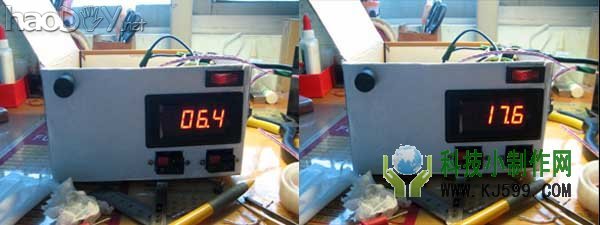

4.3 测试 ● 这是可调范围内最大的电压

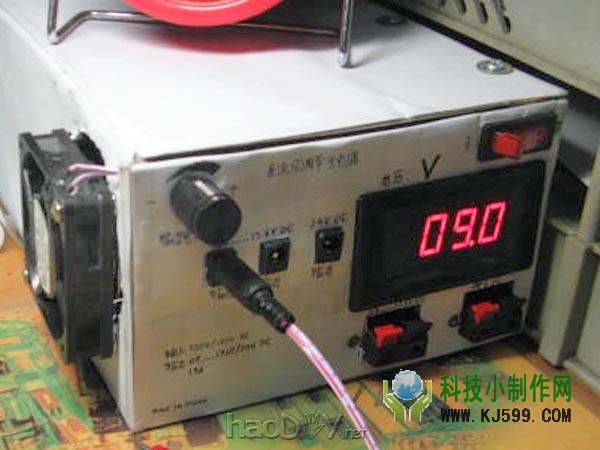

● 9V，哈哈

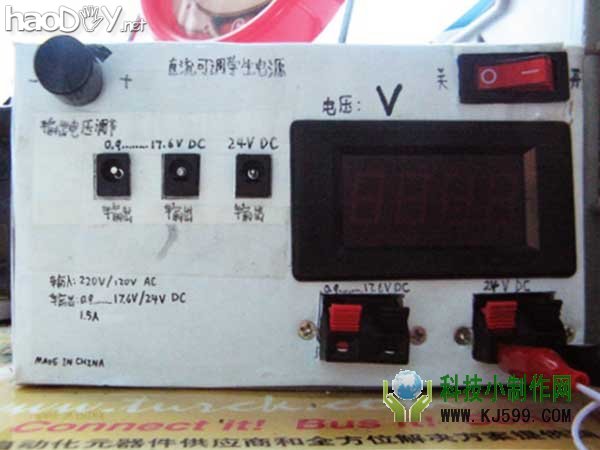

5 在面板上做标识 ● MADE IN CHINA~~

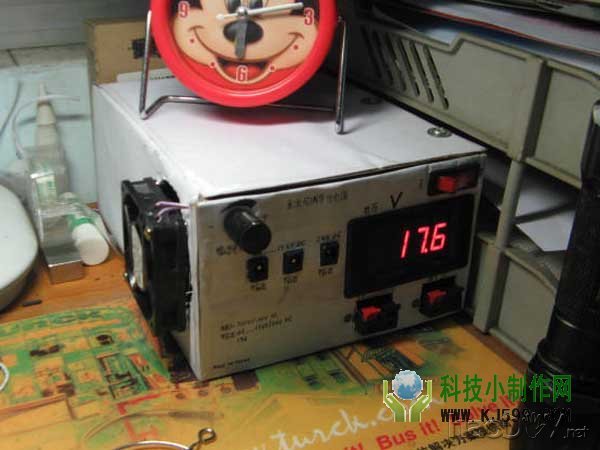

至此，一个数显的可调直流电源就完工啦~~以后实验就不愁啦，哈哈~ 因为开关电源没花钱，DCDC是二手的，所以全部成本不超过50元哦~~ 虽然这个设计在精度、稳定性和效率上都不能和商品版本的相提并论，用到的原理也很简单，不过考虑到如此之低的成本，实用性还是很强的啊
6 如果你也是一个狂热的电子DIY迷，而手上又刚好有一堆没用的开关电源充电器神马的，那还等什么呢?秀一下你DIY的电源吧~ (责任编辑：admin) |
