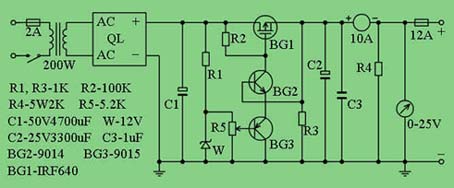

无论查验电脑照旧电子制作都离不开稳压电源，下面先容一款直流电压从2V到12V持续可调得稳压电源，最大电流可达8A，假如没有非凡要求根基能满意正常维修行使，电路见下图。

其事变道理与平凡串联型稳压电源基内情同，所差异的是行使了V-MOS功率场效应管作调解管，因不需大电流敦促，以是使电路简化，本钱低落，而稳压机能却有所进步。图中电阻R1，稳压管W，电位器R5构成一个持续可调得恒压源，为BG3基极提供基准电压，稳压管W的稳压值在12V阁下，这个稳压值抉择了稳压电源的最大输出电压，假如你想把可调电压范畴扩大，可以调解这个稳压管的稳压值，虽然变压器的次级电压也要进步。变压器的功率可按照输出电流机动把握，次级电压15V阁下。桥式整流用的整流管QL用15－20A硅桥，布局紧凑，中间有牢靠螺丝，可以直接牢靠在机壳的铝板上，有利散热。调解管用的是塑封的大电流场效应管，因为它的发烧量很大，假如机箱应承，只管购置大的散热片，扩大散热面积，假如不必要大电流，也可以换勤奋率小一点的场效应管，这样可以做的体积小一些。其它滤波用50V4700uF电解电容要买体积相对大一点的，那些体积较小的同样标注50V4700uF只管不消，当碰着电压颠簸频仍，或长时刻不消，轻易失效。其余电子元件无非凡要求，安装完成后不消调解就可正常事变。
