老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

时间:2017-05-16 09:49来源:数码之家 作者:admin 点击:
前文见http://bbs.mydigit.cn/read.php?tid=1658832ds=1#tpc最近有空修改了一下pcb布局 拿去打样了在中启程打的样 50大洋10张包邮 标准价 焊了两张玩先上原理图 来自矿坛 经典线路图 有十几年历史了 廉颇老矣尚能饭否?拿去打样的版本的预览图还不错吧 就是这
前文见http://bbs.mydigit.cn/read.php?tid=1658832&ds=1#tpc

最近有空修改了一下pcb布局 拿去打样了
在中启程打的样 50大洋10张包邮 标准价 焊了两张玩

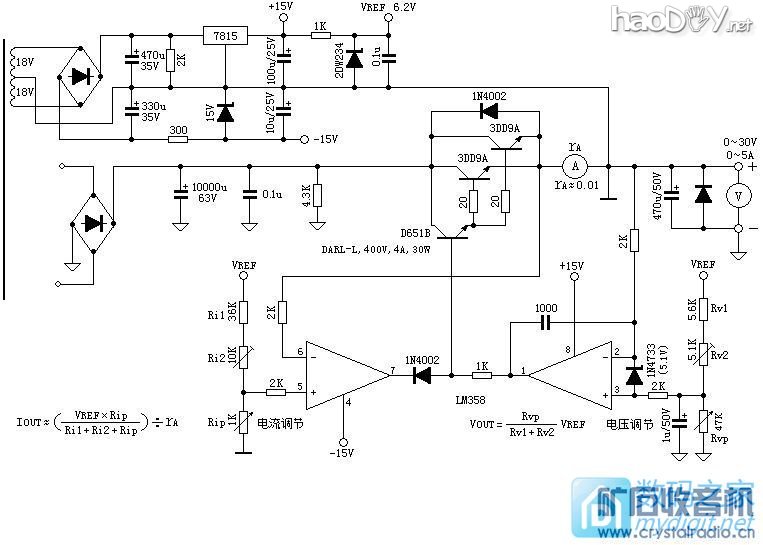

先上原理图 来自矿坛 经典线路图 有十几年历史了 廉颇老矣尚能饭否?
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

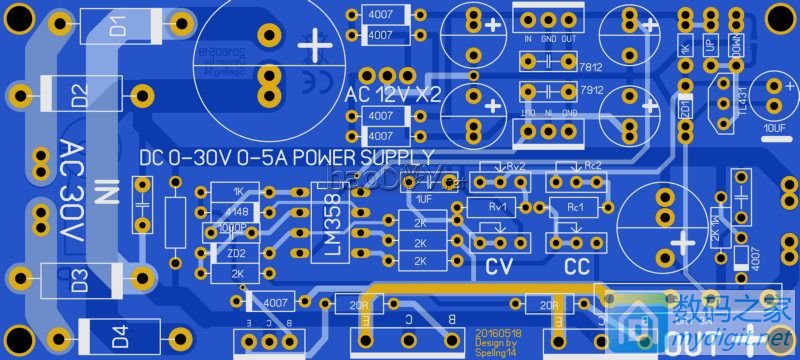

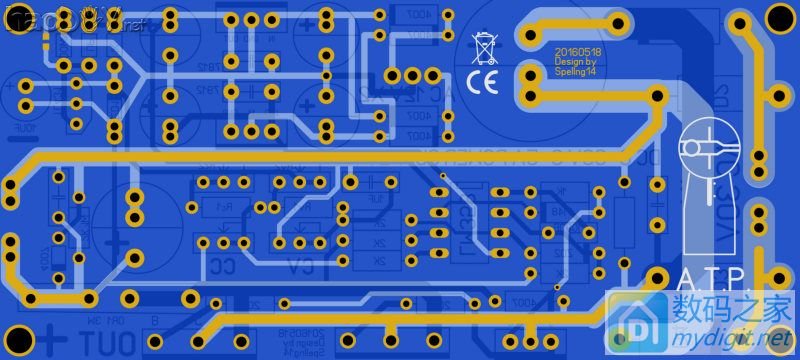

拿去打样的版本的预览图
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可



老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可



还不错吧 就是这一版有几个小bug
后面会放上再修改版下载老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

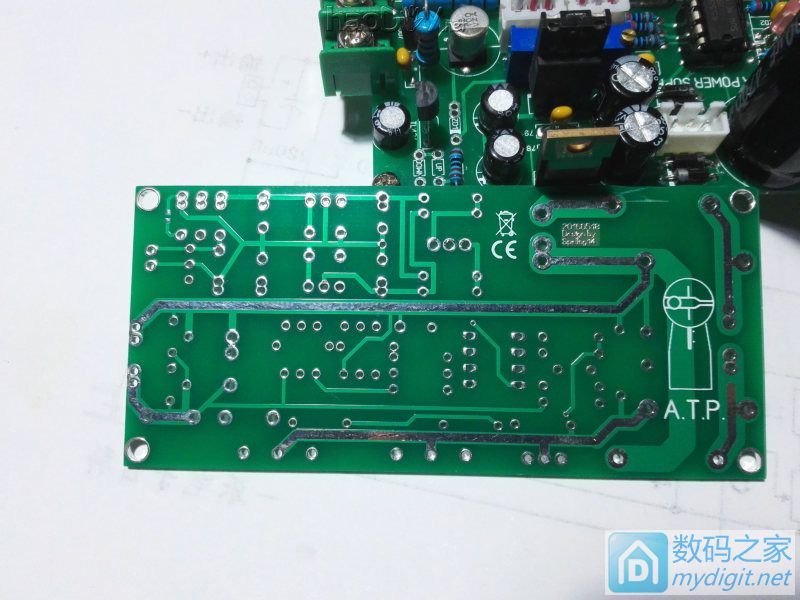

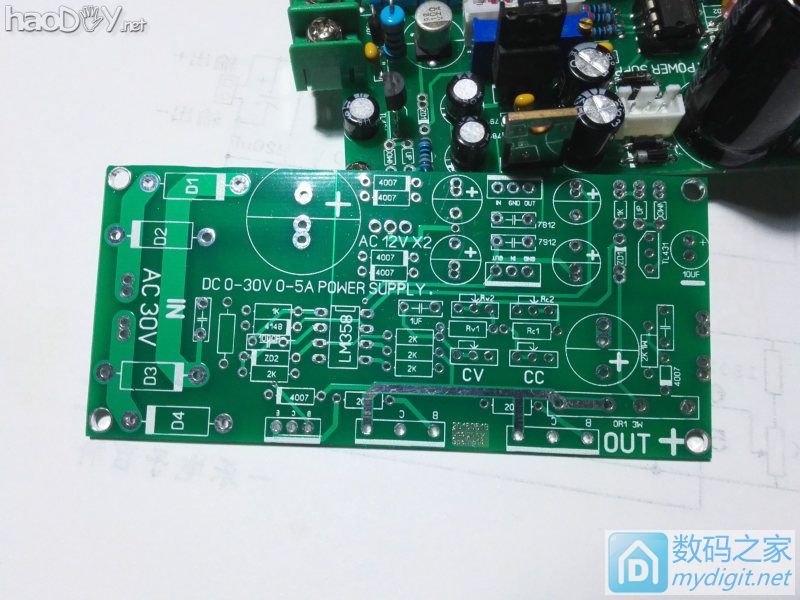

实物图 标准的绿油白字1.6厚1oz铜
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可



老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

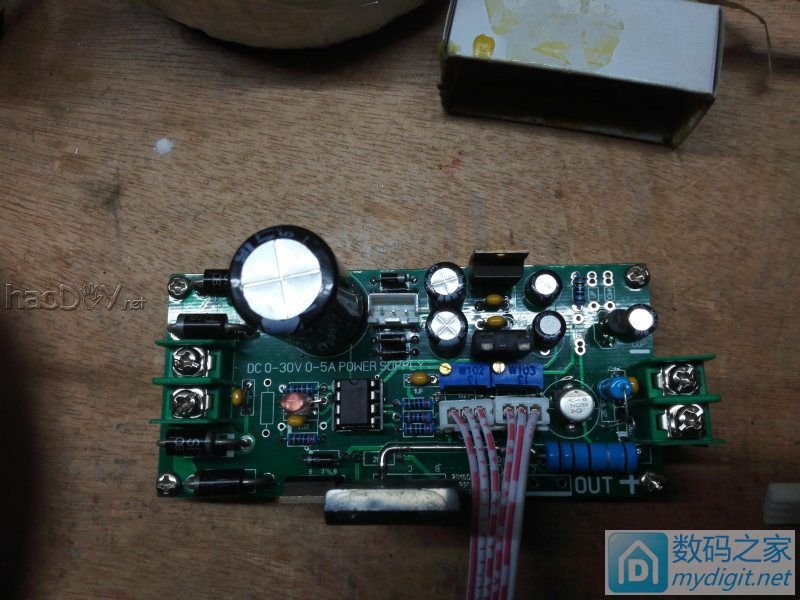

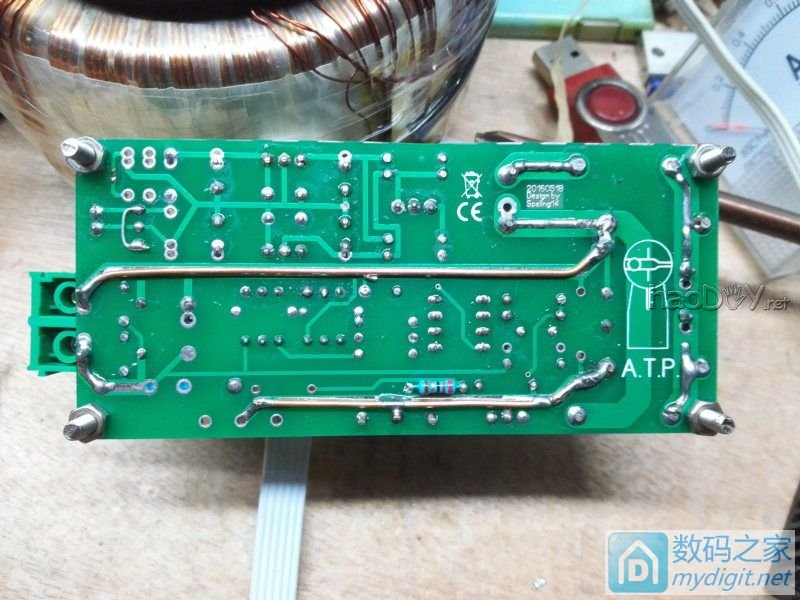

焊接好的图
只装了一个功率管
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可



老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

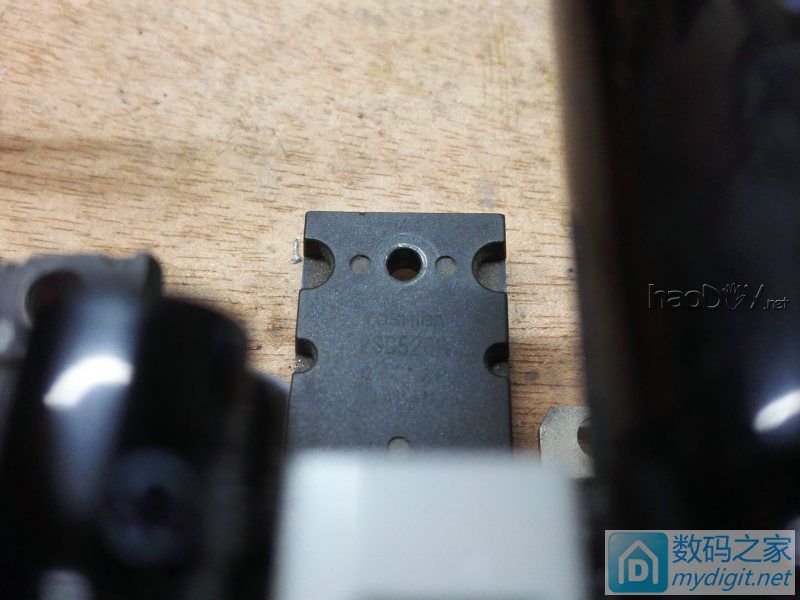

功率管特写
150w耗散功率的2sc5200
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可



上电测试 一次过无炸鸡
测试条件是32v6a变压器和双12v辅助供电
负载是5并30欧水泥电阻

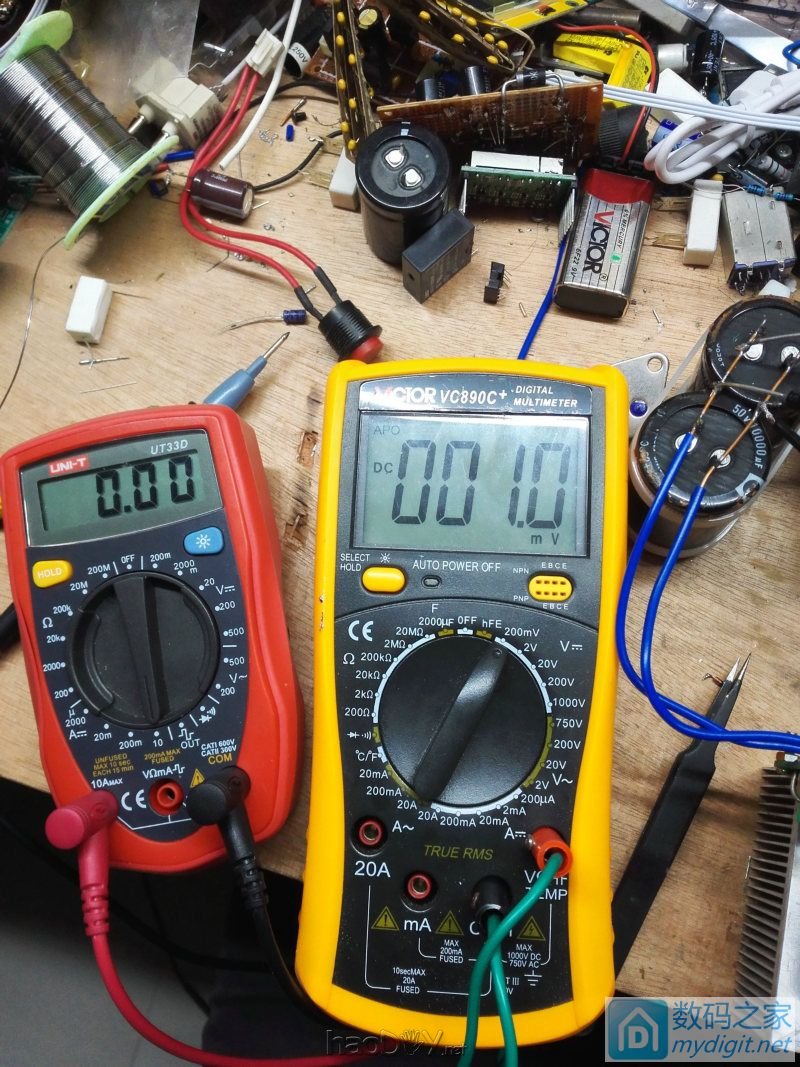

最低电压 1mv
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

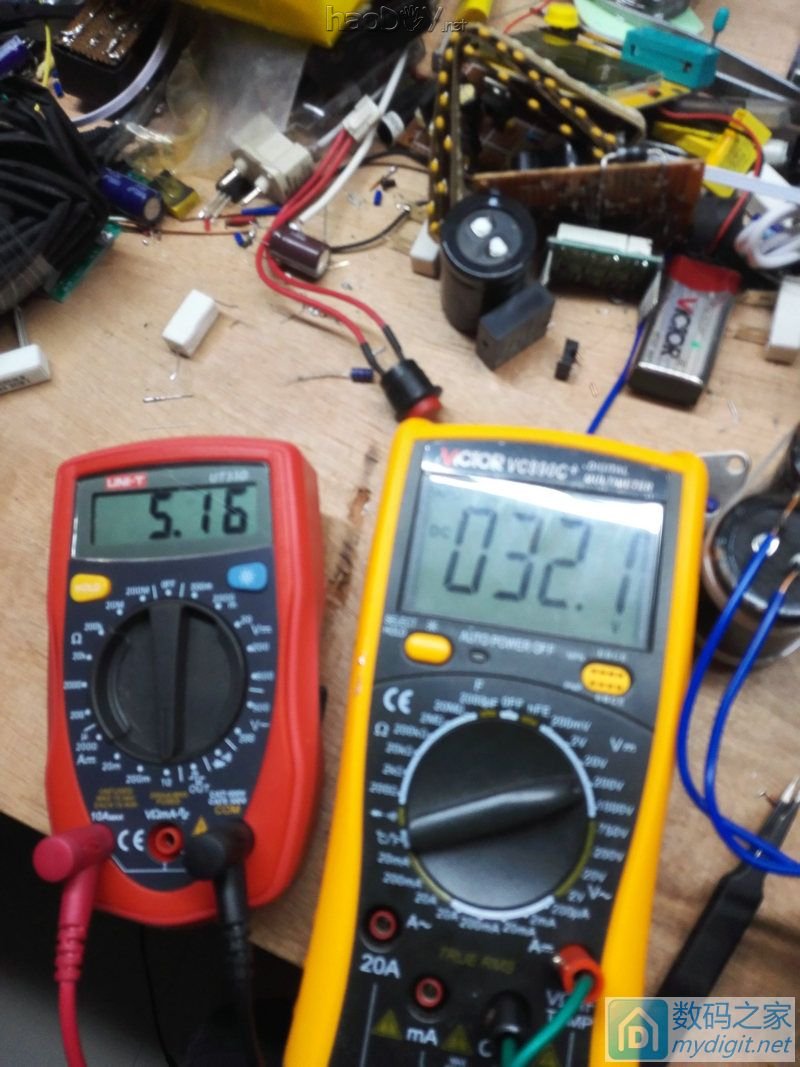

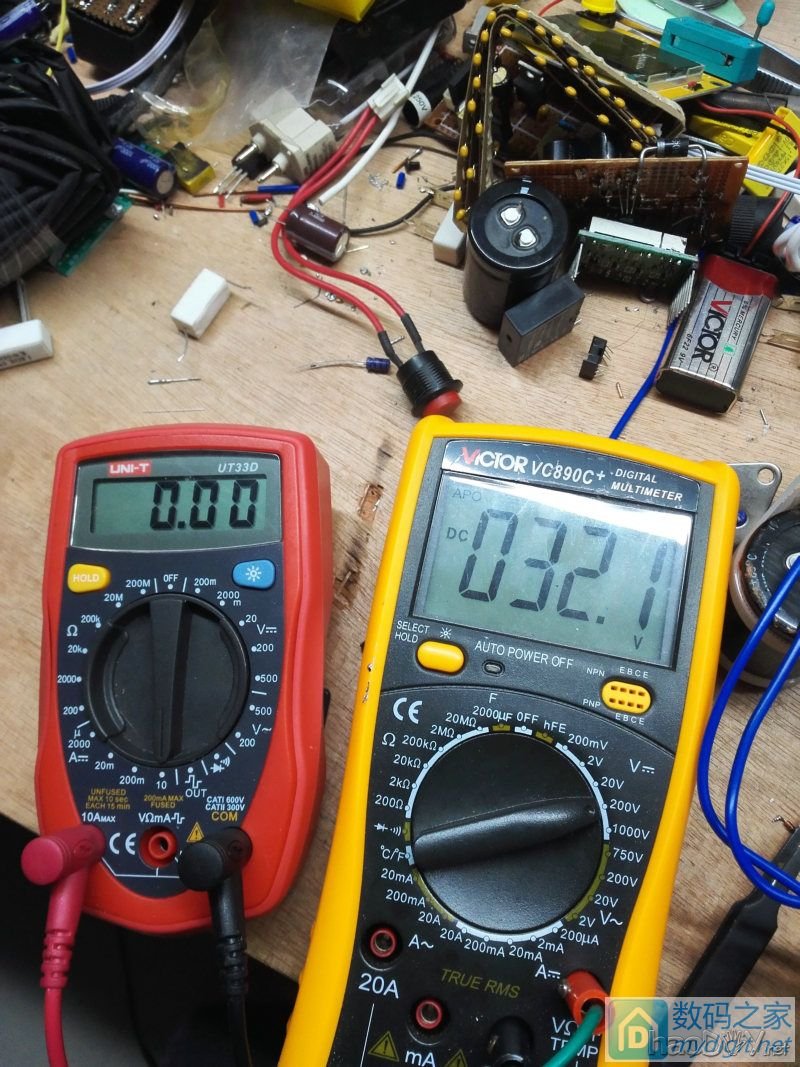

设定的最高电压32v
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

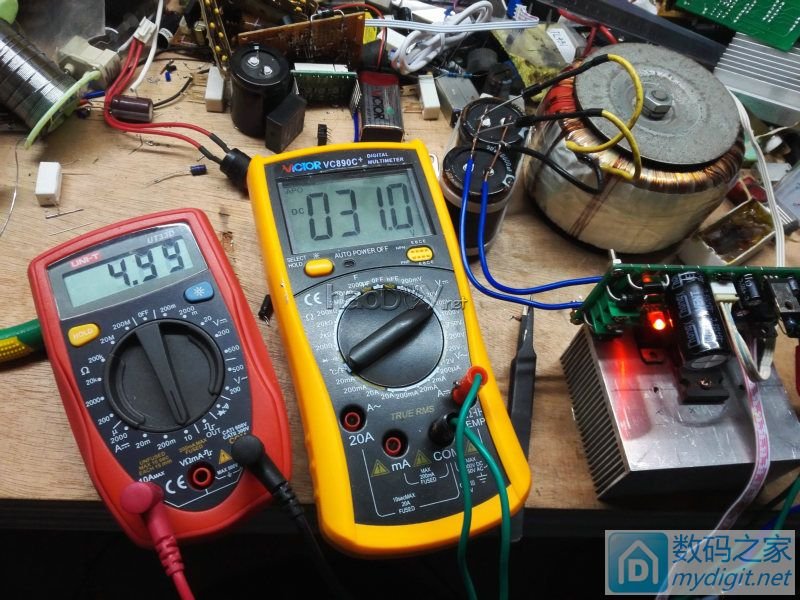

满载5a
可以看出32.1v没跳动 负载调整率非常小老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可



5a恒流 注意亮起来的恒流指示灯
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可

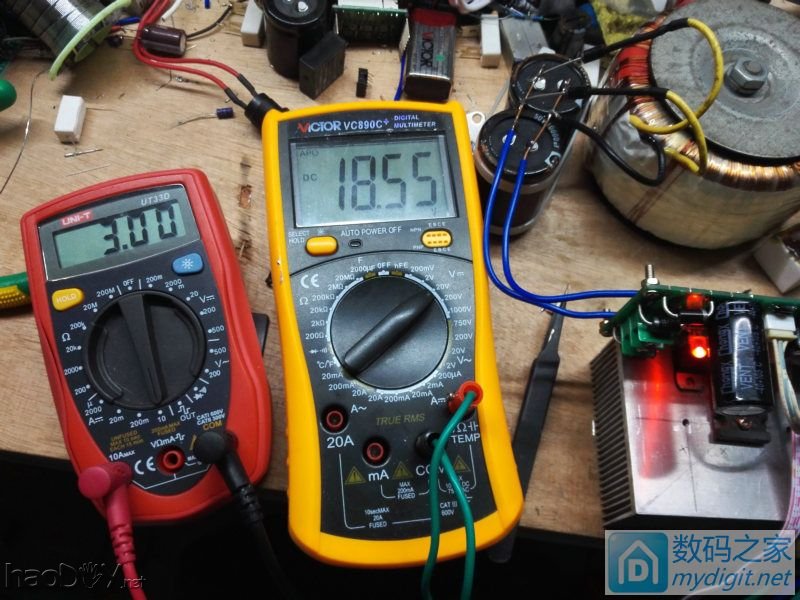

3a恒流测试
老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可


结果是完全达到我的目标 完美成功 老将出马还是能打的老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可





PS:其实主电源不一定需要变压器 可以双12v小辅助变压器加开关电源

原理图中电流表起检流电阻作用 这里用0.1欧3瓦电阻代替 最大电流可到5a以上

原理图上放大和功率管都是老型号 不好找
可以用功放上功率管代替 我用tip122和2sc5200代换

运放稳压电源部分用7812和7912换掉了原图7815和15v稳压管 实际上12v15v18v都可以 按你变压器辅助绕组取值选择三端稳压和滤波电容

我基准电压用的是经典便宜可靠的tl431 短接1和3脚输出2.5v
主要突出一个低温漂有追求的还可以上lm336 更加稳定
在这种电位器调压的可调电源来说 精度没啥意义 温漂小才是王道老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可板子上也留了稳压管和431上下拉电阻 方便diy更多选择
记得不同基准电压调压调流部分阻值要相应改动后面会上传表格计算器

整流管我上的是sbr5100 5a100v肖特基
减少管压降损耗功率 比普通整流管损耗少一多半

运放1-7脚之间4148可以换成led 就是恒流指示灯

有什么问题可以跟帖询问 发现我有什么问题也可以跟帖批评指正 谢谢


最后厚颜无耻求m 我也想要22合一老而弥坚!经典电路32v5a可调电源制作大成功 提供pcb文件下载可
