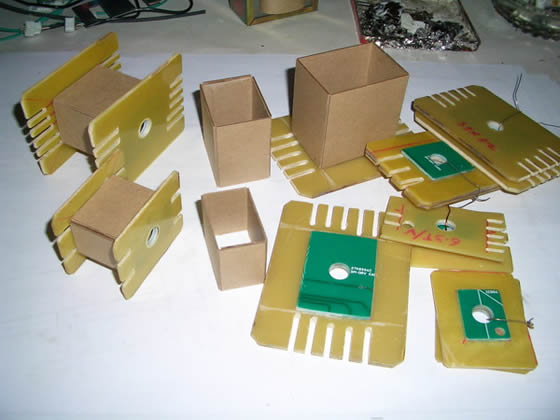

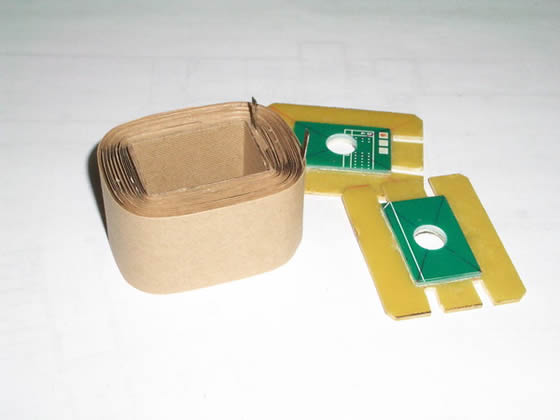

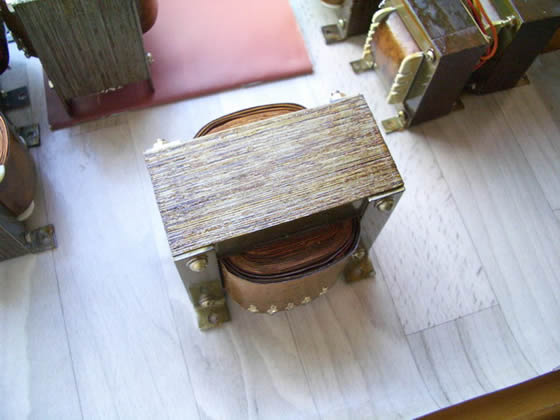

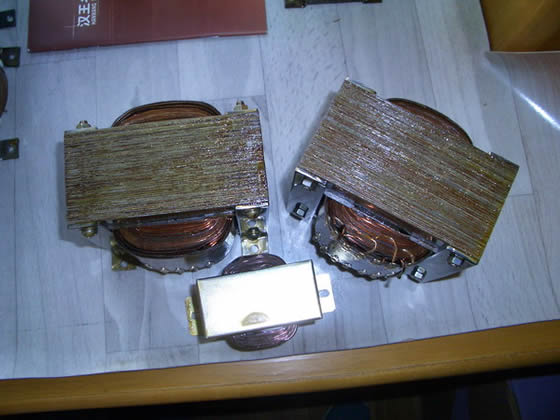

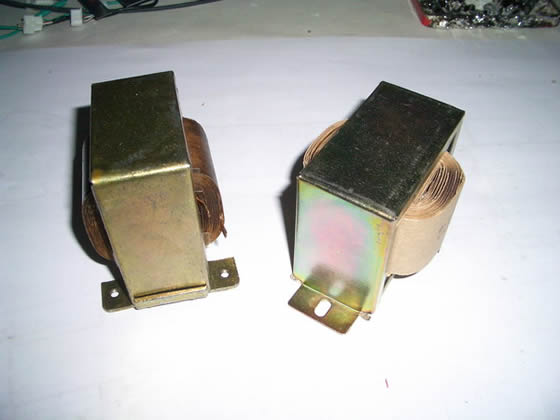

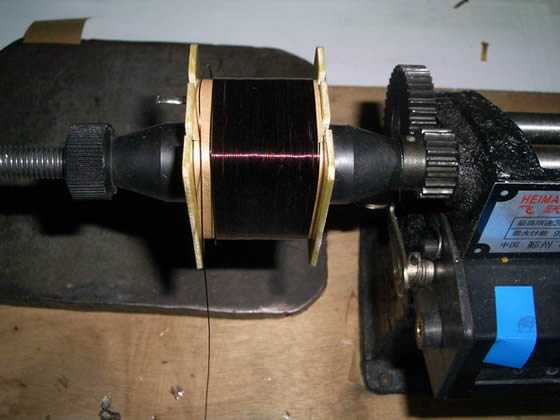

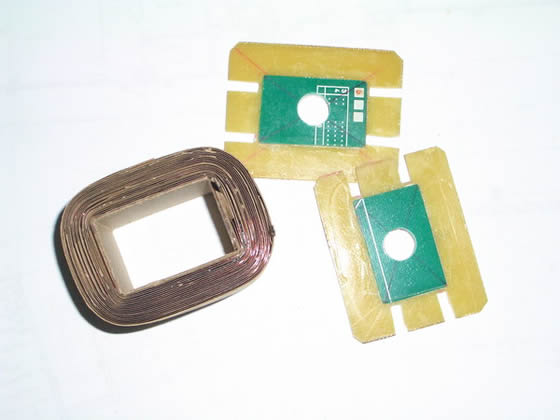

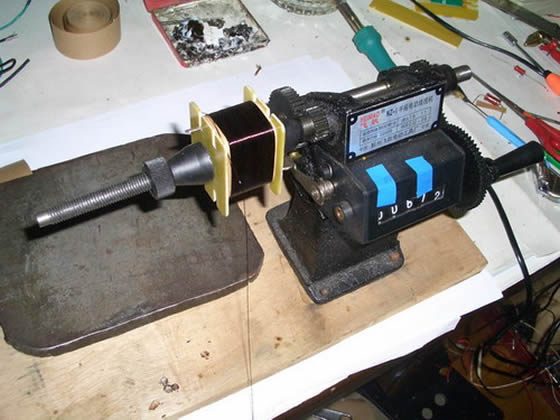

介绍一下自己作变压器的方法，供大家参考 我用的内骨架是使用1mm厚的硬纸板做的（绝缘材料商店有卖，记得是20多元一张，可以用一生了，哈哈）。折弯的时候在需要折弯的地方用裁纸刀切出0.5mm深的开口，再用直尺比着折弯就可以了，作出的骨架很规矩。另外挡板的中心孔比绕线机轴大1mm左右，这样可以调整对心。做一付挡板和内骨架总计也就需要十多分钟的时间，很方便，而且我绕线的边缘距边框一般都是控制在1mm左右，效果不错。   骨架的厚绝缘纸,我也不知道叫什么名字，绝缘材料商店有卖的，有0.5mm 、1.0mm的，好像还有厚的，挺坚硬，0.5mm的我用作较大型变压器的最外层，在引出线的部位再加一层后可以直接将焊片用铜铆钉固定，既美观有实用。以前也用普通导线引出，但在烘烤时导线太容易老化，所以现在很少用。  哈哈，我那挡板是活的，绕线时加上挡板，与绕制尼龙骨架式的变压器差不多，绕好后取下线包，除去两侧的挡板，这时线包已经定型，不用力晃动是不会散架的。待装上铁心后也就稳定了。   绕头几圈时往里绕一下后再小心的推到边缘，不会倒的，不过垫纸不能太薄，我用的绝缘纸分别是0.07mm、0.1mm和0.14mm的（大概是这样的），前面两种用作层间，后面一种用在组间。线圈可以绕到距绝缘纸边缘0.5mm都没问题。上铁心前在边缘再垫一层纸就可以了  浸漆前我是先将做好的变压器放在自制的烘箱里（成本也是十多元，旧机箱改的）烘烤2个小时后马上放入漆盒里浸泡1个多小时，晾干后在烘烤10个小时以上就可以了。我拆过自己绕的变压器，绝缘漆都能浸透所有的漆包线位置。   (责任编辑：admin) |
