该稳压电源由三端可调稳压集成电路LM317为焦点组成，最大输出电压约为20V，最大输出电流可达2A，设有200mA、300mA、600mA三个限流档位和一个直通档位，具有输出指示和过流限定指示，行使利便，可满意电子喜爱者一样平常的尝试查验必要。

因为LM317最大输出电流为1.5A，且当输入与输出端压差过大时功耗较大，故回收Q1大功率三极管来扩展输出电流。RP为线绕电位器，可准确调解输出电压的巨细，Q2是为停止RP触点打仗不良时，导致输出电压高于设定电压而配置，一样平常环境下Q2截至，一旦RP触点开路，则Q2通过RP提供的偏置电压而导通，使调解端电压降落，从而使输出电压变低。

R1、R2、R3、Q3及K2构成电流范畴检测电路，当负载电流在电阻R1或R2或R3上发生的压降到达0.3V时，Q3导通，使Q4触发导通，JK吸合，输出被割断，LED2熄灭，LED1变亮，指示此时为过流限定状态。按动K1即可规复正常输出状态，可控硅G极的C6起抗干挠浸染，可镌汰可控硅的误触发。LED2除作事变状态指示外，照旧该电源空载时的负载，使输出电压在有负载与空载时相差不大。电路中的电压表可用万用表取代。

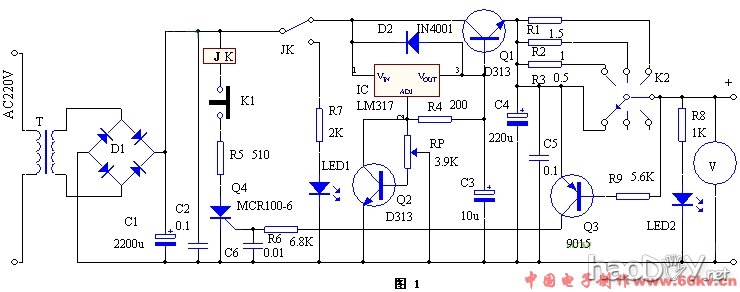

该电源的元件型号及数值已在图中标出，组装后无须调试即可行使。需留意的是Q1应选大功率三极管并加装散热片。整流桥D1应大于3A。LED1和LED2用差异颜色的发光二极管。R1、R2、R3的阻值可按照本身必要确定，转换开关K2应打仗精采，不然会影响行使。
