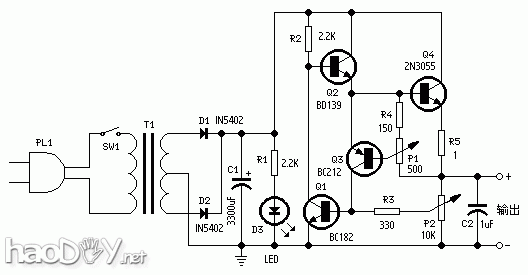

固然此刻我们可以用许多集成电路做出各类电源电路，但在有些前提的限定下，偶然我们也可思量用分立元件搭出一些得当我们必要的电源电路。这里我们先容的电路可以实现从0.7V-24V持续可调，而且可以实现50mA-2A可调解的电流限定。作为尝试电源，大概是一种好的选择。其电路见下图。

下面先容一些制作调试要领。

P1 是用来配置限定最大输出电流，调解它可以在响应的输出电压时，给出50mA-2A的电流限定。

P2 用做输出电压调理。这里必需留意的是要求用对数型的电位器。这样输出电压的可调性和线性会更好些。

电源变压器的输出电压和容量应按照你所必要的输出电压和电流来选区。最佳的方案是：变压器次级电压为36、40、48V或带中间抽头的50、75、80V。容量为100VA。

电容C1可以从2200-6800uF/35-50V之间选择。BC182 为50V/100mA/NPN三极管；BD139为80V/1.5A/NPN三极管；BC212为50V/100mA/PNP三极管；2N3055为60V/15A/NPN三极管。

Q4必须行使散热器，其它它可以由TIP3055更换。
