小型实验直流稳压可调电源

一、性能
可调稳压输出 1.25V~20V/1A,为一般电子实验提供电源;
恒流输出 10mA~500mA,为各种容量的镍氢电池充电;
以上由一个2x2拨动开关切换。
固定稳压输出 5V/1A,为一般电子实验提供电源,并设USB插口,可为MP3等充电,为移动硬盘供电。
两组电源完全隔离。可同时使用。
调压和恒流分别由两个十圈电位器无级调节,0~20V数字电压表和0~2A数字电流表作显示。

二、方案
电源要小型化,莫过于采用开关电源,但开关电源做电子爱好者的实验电源,弊病很多,尚不谈线路的复杂性和可靠性。用线性电源,庞大的变压器限制了体积。考虑再三,查看了手头的器件,决定用多个变压器单独为各路电源供电。
调压和恒流用一个14V x2的28W变压器,意大利产,砂钢片质量很好,12V时1A输出稳稳当当。
小型实验直流稳压可调电源

5V固定输出另用一个7.5V x2的10W变压器,1A输出毫无顾虑。
小型实验直流稳压可调电源

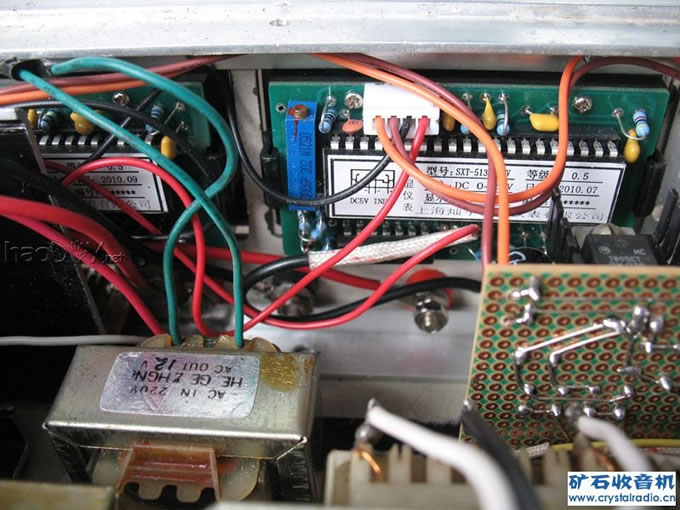

因上面两只变压器无另外绕组,数显电压表和电流表另找了商家专为数字钟绕制的小变压器,单组8.5V,开始怕变压器功率不够,用了两只,分别为电压表和电流表供电,装好后实测单表电流仅36mA,故两表合并只用了一路。
小型实验直流稳压可调电源

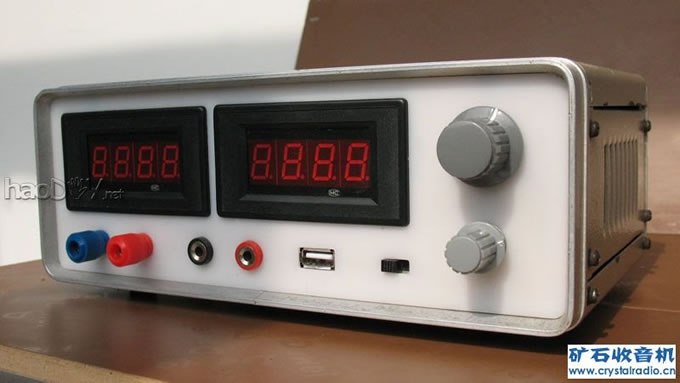

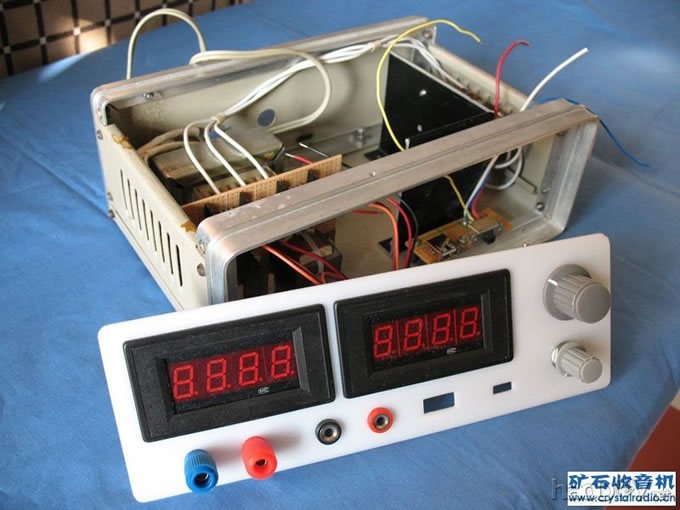

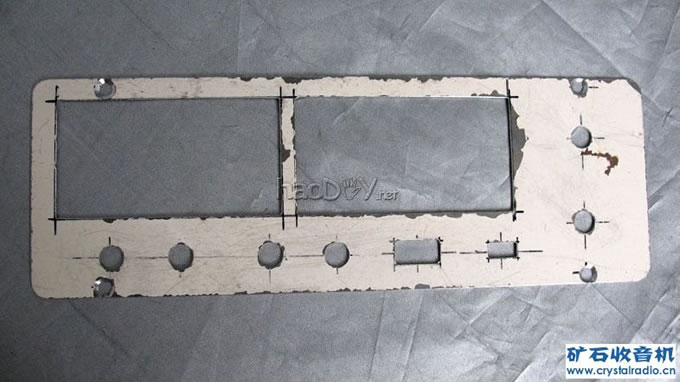

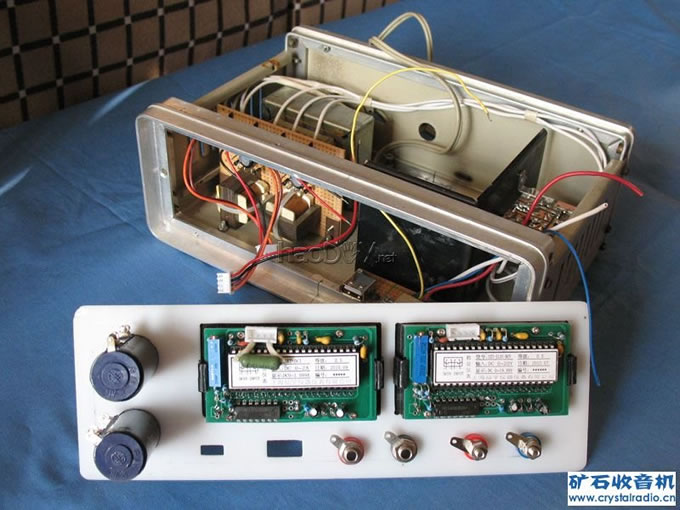

面板原只用一块有机玻璃,装上零件后感觉太软,偷懒未成小型实验直流稳压可调电源 。手枪钻加锉刀,化功夫再用铁板做了一块和面板一模一样的衬板,固定在机箱前面,做什么都得要面子啊。
小型实验直流稳压可调电源

小型实验直流稳压可调电源

小型实验直流稳压可调电源

三、散热

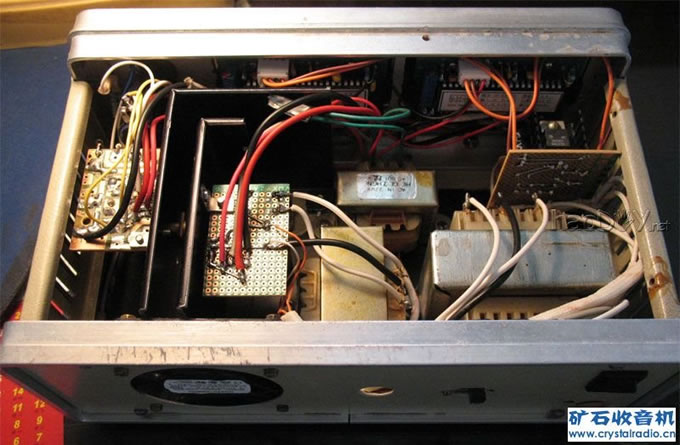

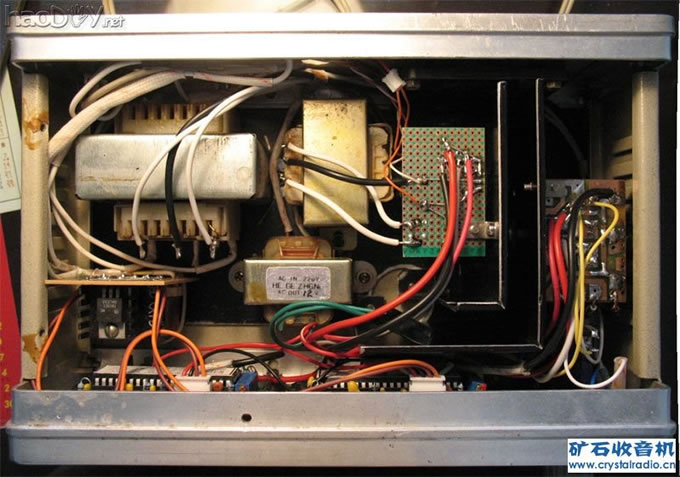

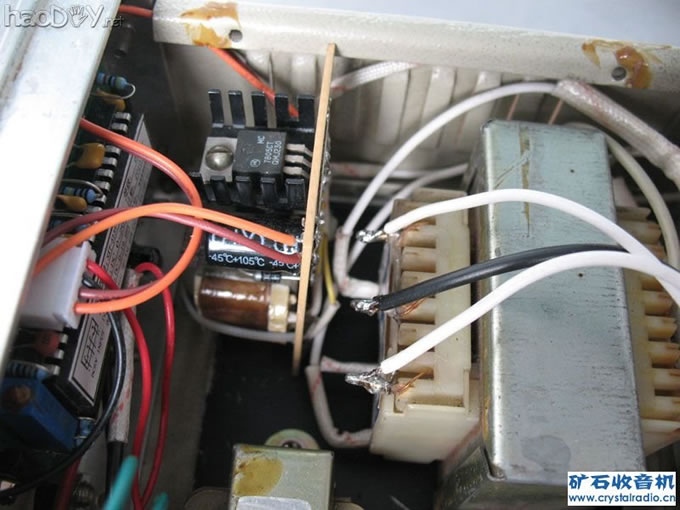

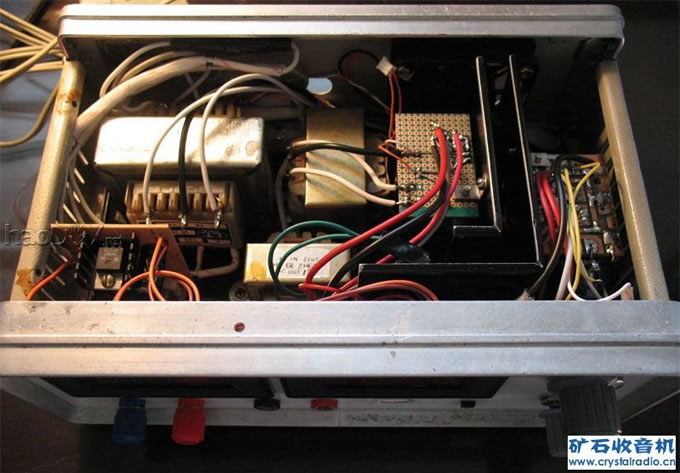

散热是大问题,商品化的散热器用在这里是体积太大了,采用的方案是单片大面积的铝板,两路电源各自独立,立式放置在机箱底部另覆盖的一块大面积的铝板上,实测满载时手感温升不大。
小型实验直流稳压可调电源

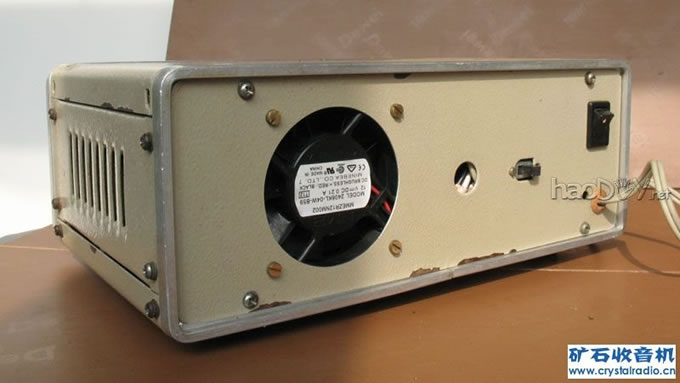

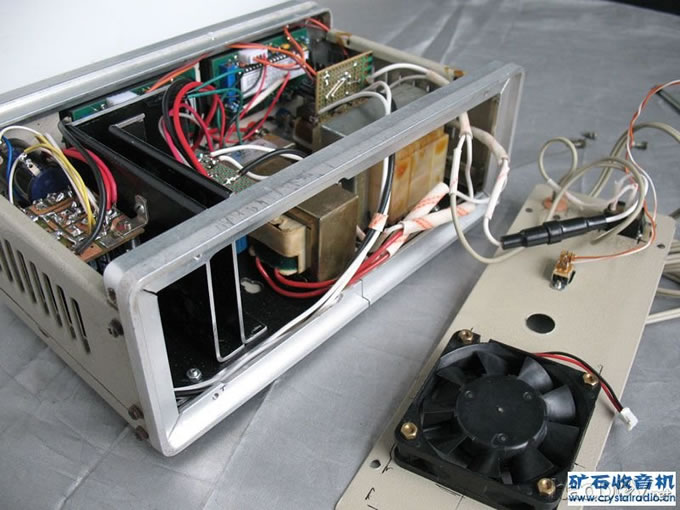

考虑到恒流充电时间较长(15h),怕热天温升太高,在机箱的后面板上装6x6仪表风扇,手动控制其开关(以后将改成自动温控调速)。
机箱用的是废弃的红外线报警器外壳,80x230x150(mm),大小适宜,左右侧板均有散热孔,太理想了!小型实验直流稳压可调电源
小型实验直流稳压可调电源

四、电路
无技术含量,力求简洁。
调压和恒流用了一片LM317,标准线路,自带过载和过热保护。用一个2x2拨动开关作稳压和恒流切换。
小型实验直流稳压可调电源

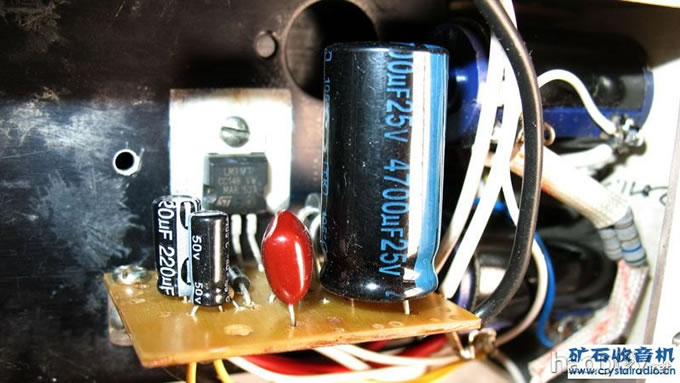

现5V供电的电器颇多,CMOS电路也多用5V,故单设了一路5V固定输出,用一片LM7805。
小型实验直流稳压可调电源

数字表供电不用说也是7805,带小散热片。
小型实验直流稳压可调电源

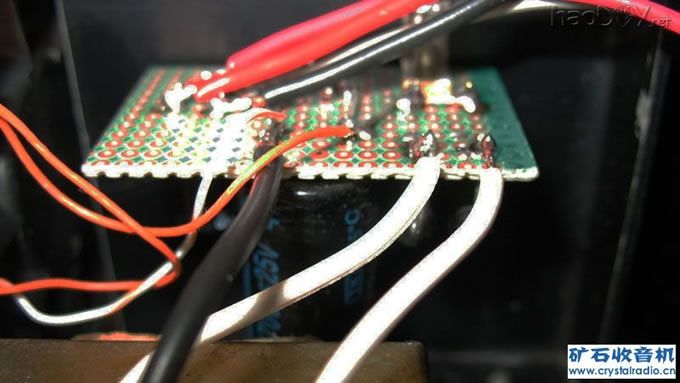

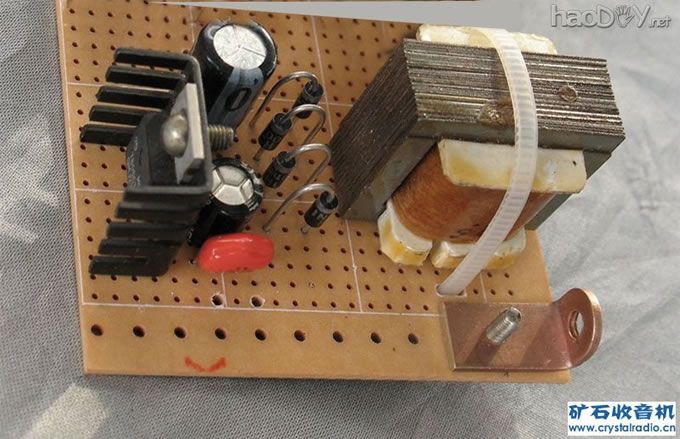

以上三路均为独立模块,安装和维修很方便。

小型实验直流稳压可调电源

五、待改进
看看机箱还有空间,又放了一个3W的小变压器。小型实验直流稳压可调电源
小型实验直流稳压可调电源

打算:
风扇现为手动控制,有时间将改为自动温控调速,电路为网友提供,没试,到大热天再弄了。
在恒流输出回路中将增加一个15小时的定时电路,用可编程定时电路CD4541,我现有的一个充电器中一直在使用,效果很好,到时间自动切断充电电源。
这样一来,充电的时间控制和温升散热问题都解决了。

原打算用一个4x2的拨动开关将数字电流表接成与5V固定电源共用,发现要增加六根接线,放弃了。

小型实验直流稳压可调电源

小型实验直流稳压可调电源

小型实验直流稳压可调电源

六、实测

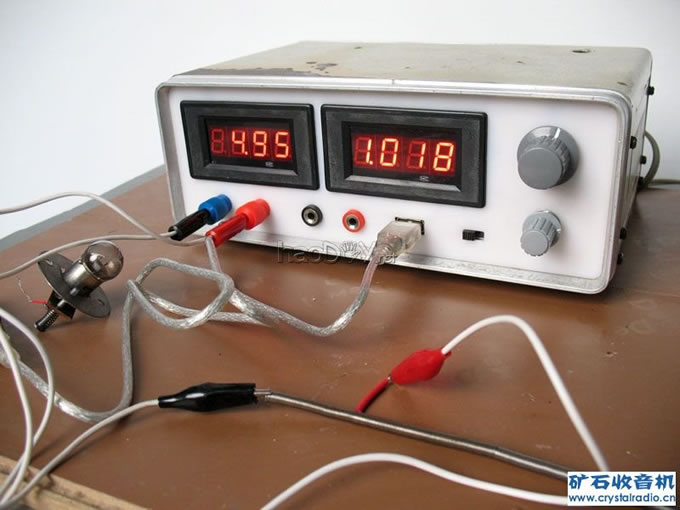

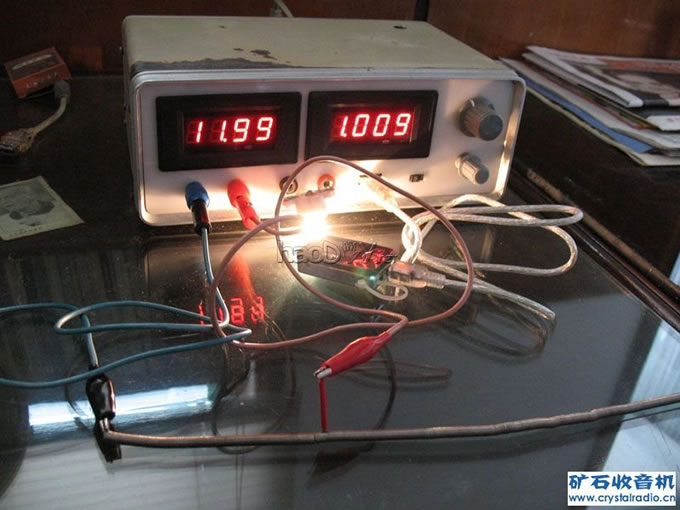

输出总动员

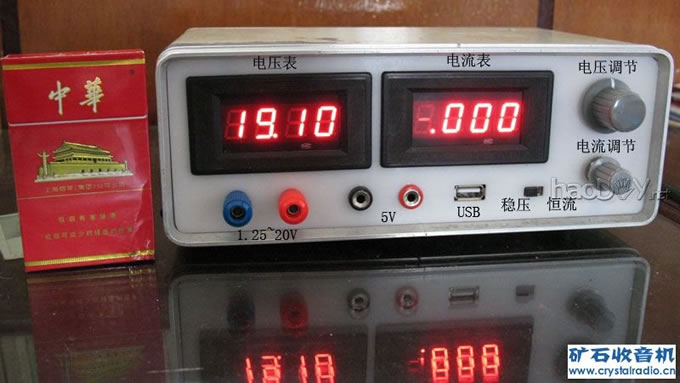

小型实验直流稳压可调电源

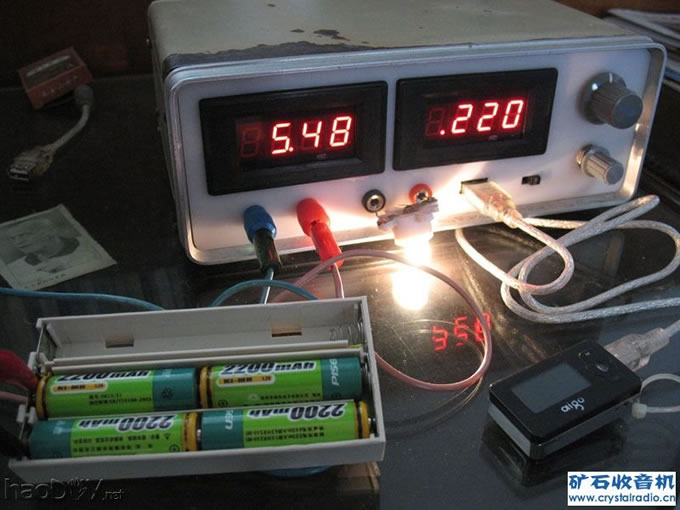

恒流充电(注意看拨动开关)
小型实验直流稳压可调电源

调压5V和USB充电
小型实验直流稳压可调电源

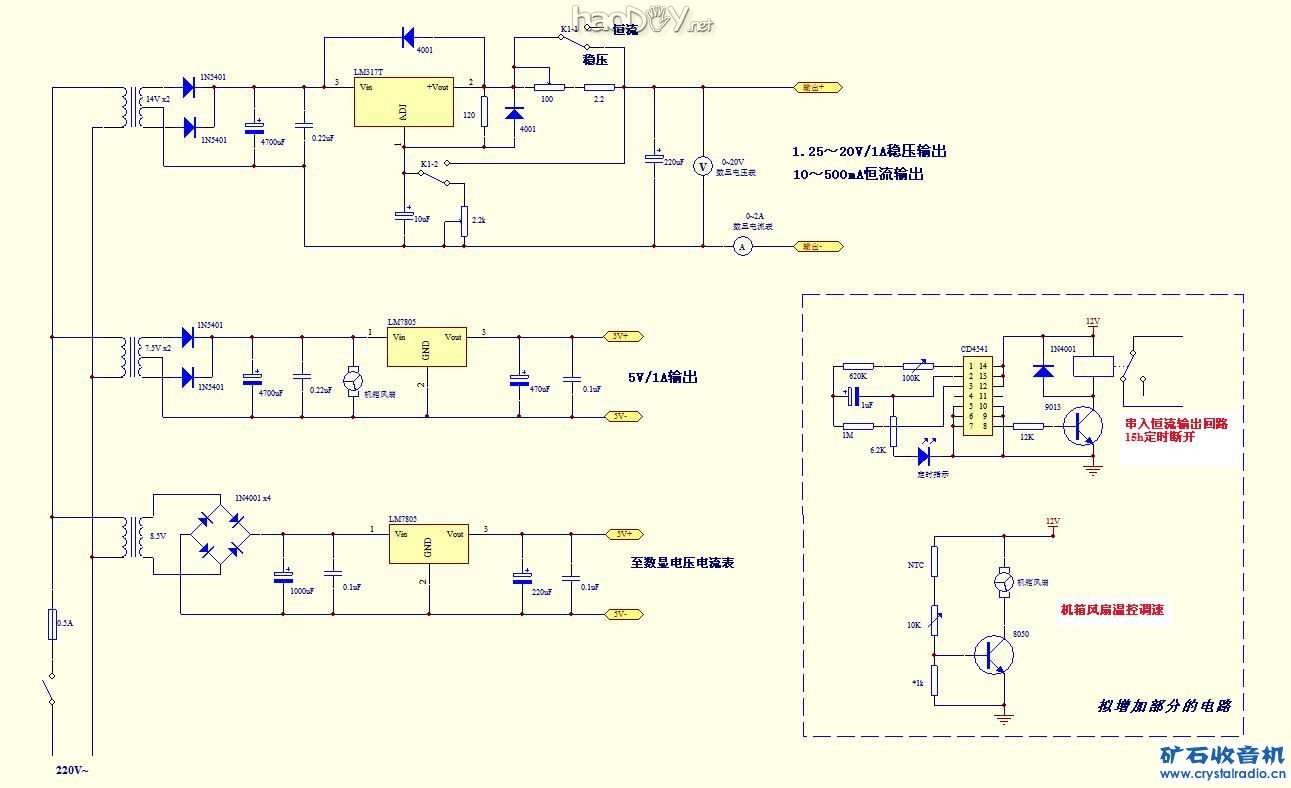

六、电路图
小型实验直流稳压可调电源
