凑个热闹，东拼西凑做个可调电源。_haoDIY_音响电子电脑科技DIY小制作发明

原材料：19V4.7A剪线电源一个，3r33横流恒压DC-DC板子一个，10k多圈电位器两个（每个3块钱，实测电阻在0.6欧--9.7欧可调）养乌龟的小盒子一个（做机箱），CD包装盒一个（做面板），开关，香蕉插座，导线若干。
3R33横流恒压板子是以前买的，一直没时间搞。最近做东西，发现手里没有可调电源很不方便，于是利用业余时间，用手头有的材料东拼西凑了一个。体积小巧，不占地儿，两块MF47表叠起来那么大点儿。

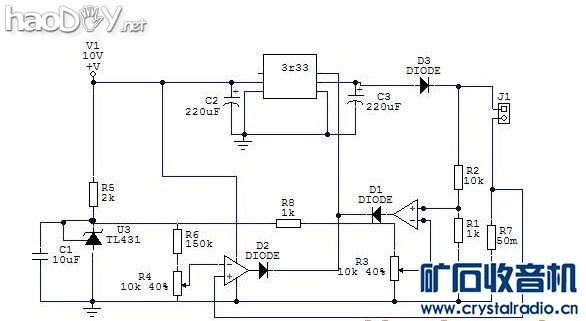

先上电路图，来源于网络，我是买的3R33板子直接焊的，电路图未做考证

凑个热闹，东拼西凑做个可调电源。

所用原材料一览

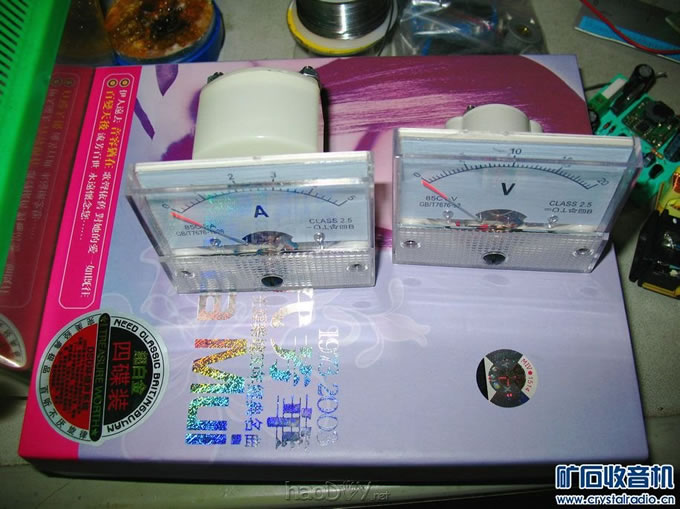

表头两个，每个6块，下面的硬质CD包装盒用来做面板

凑个热闹，东拼西凑做个可调电源。

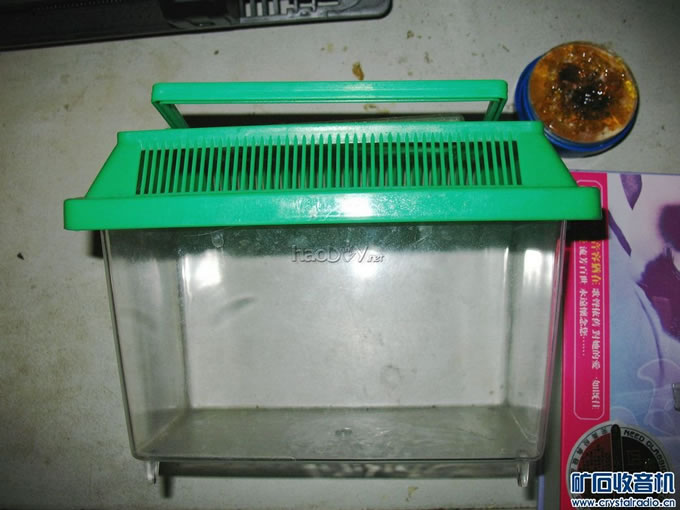

之前养乌龟的盒子，现在乌龟长大了，用大鱼缸养，闲置了利用一下

凑个热闹，东拼西凑做个可调电源。

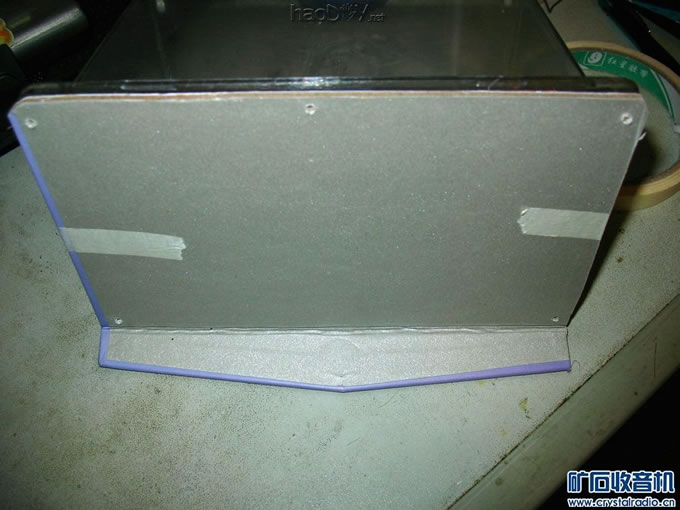

纸板裁到呵呵是大小，

凑个热闹，东拼西凑做个可调电源。
