diy制作低成本可调直流稳压电源

时间:2013-04-01 16:24来源:www.crystalradio.cn 作者:马和老虎 点击:
我用一只废弃的旧环绕音箱做壳体,配一个旧变压器(变压器有12,24,36三组输出)采用lm317电路,制作了一个0-12v;12-24v两档可调的线性电源.用2n3055扩流,最大输出电流不小于3a, 在我的电子制作试验中非常实用. 一.外形图.面板介绍:电压表.led直流指示灯.交流电压
我用一只废弃的旧环绕音箱做壳体,配一个旧变压器(变压器有12,24,36三组输出)采用lm317电路,制作了一个0-12v;12-24v两档可调的线性电源.用2n3055扩流,最大输出电流不小于3a,
在我的电子制作试验中非常实用.

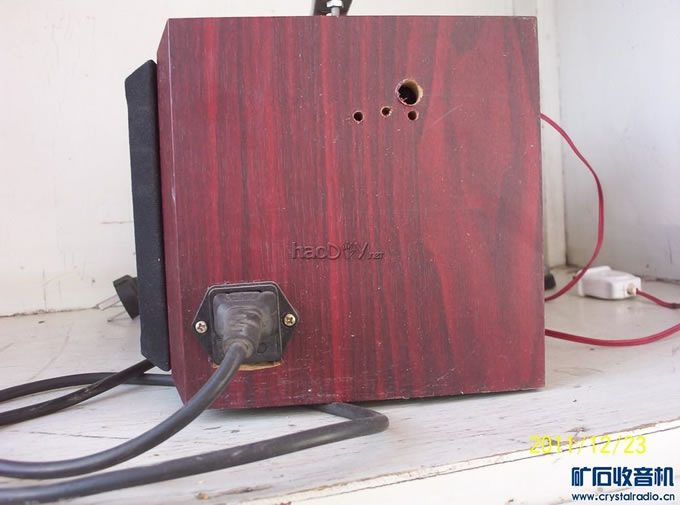

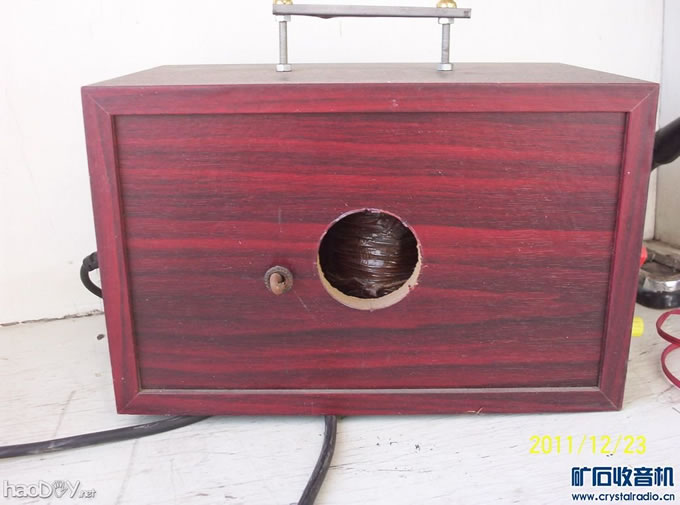

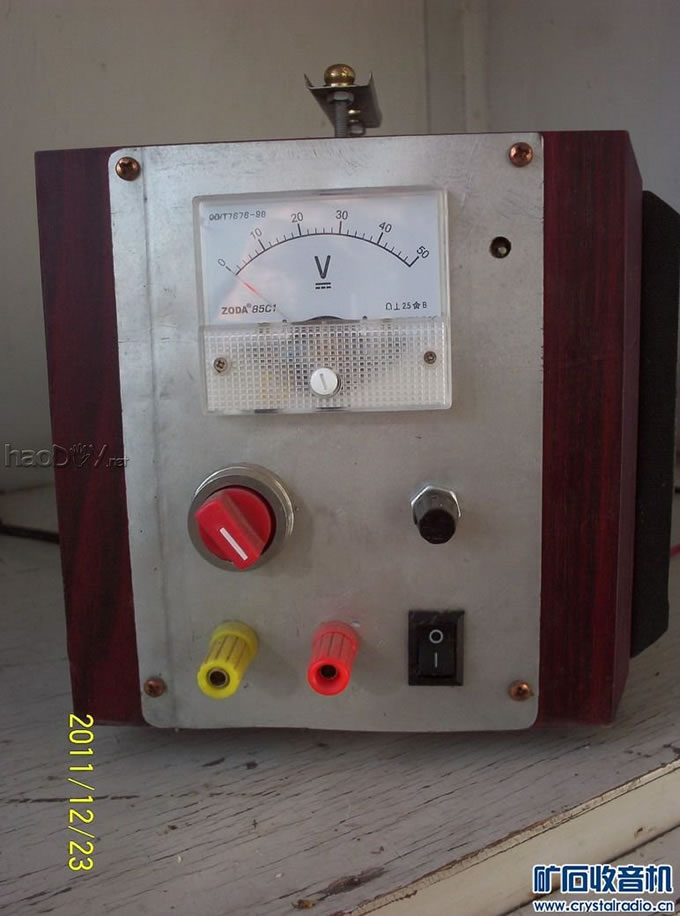

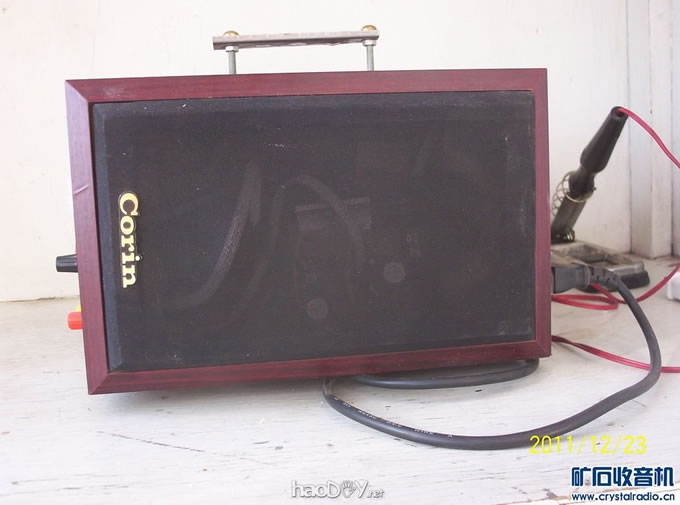

一.外形图.面板介绍:电压表.led直流指示灯.交流电压选择开关.调压电位器.电源开关.直流输出接线柱.
顶部为电源提手.

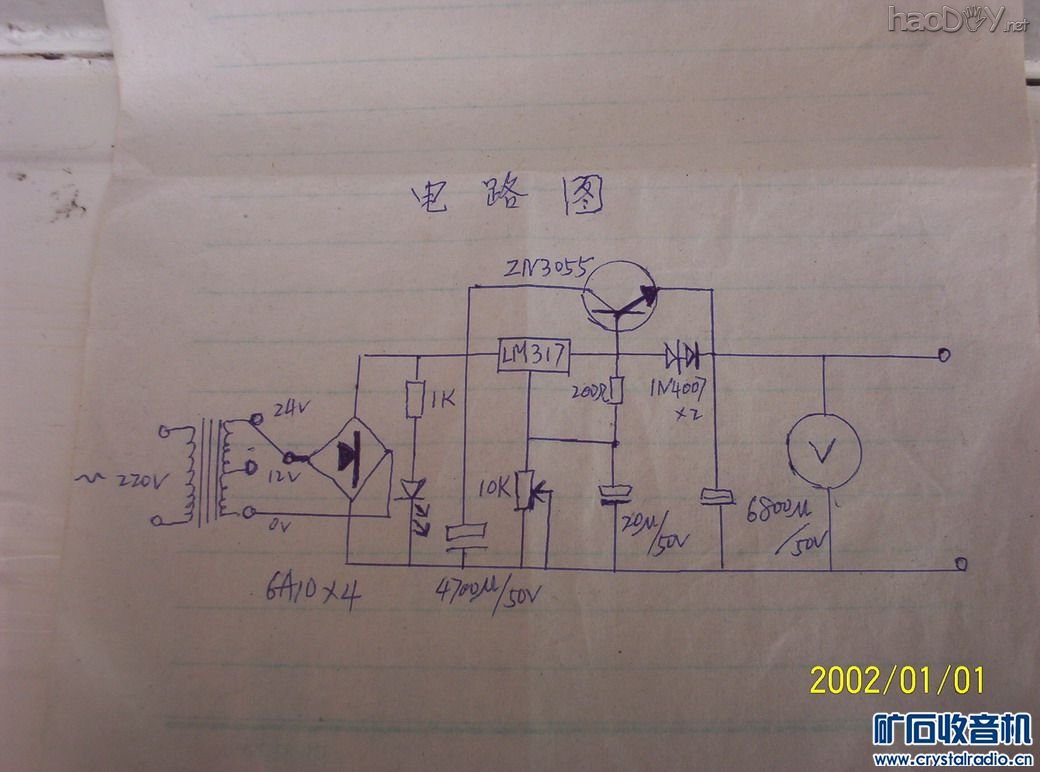

二.电路图
diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源diy制作低成本可调直流稳压电源

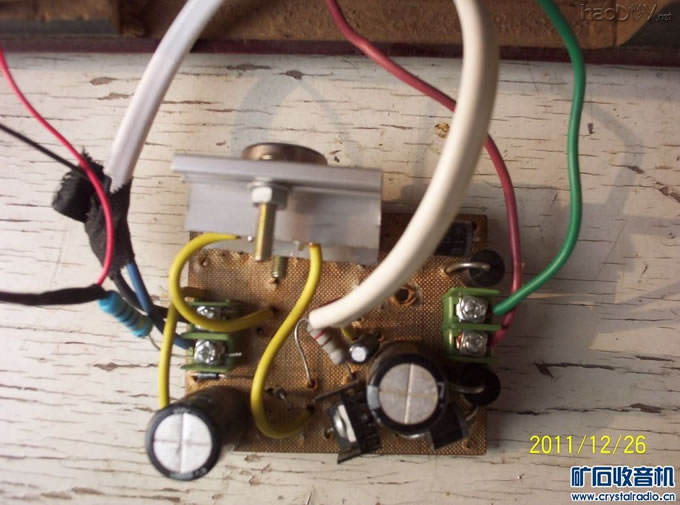

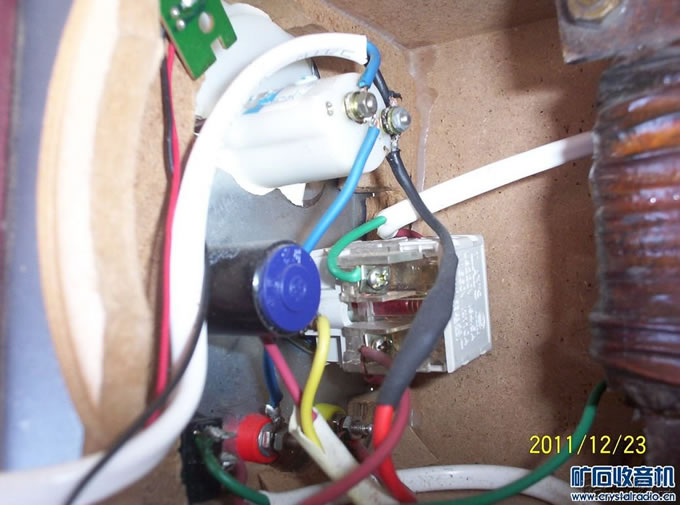

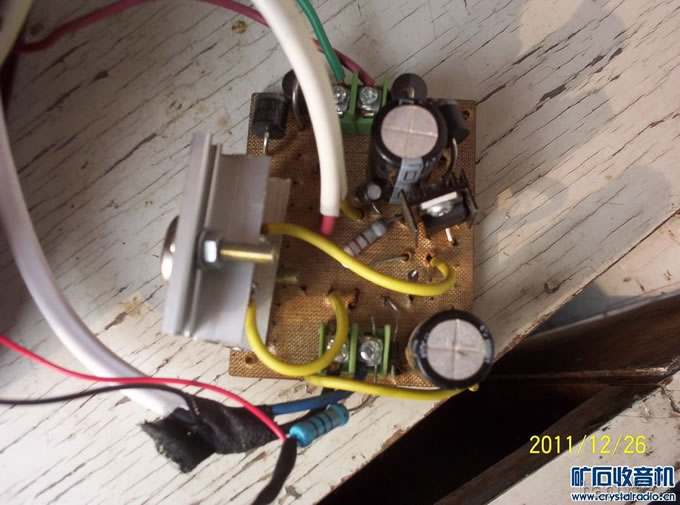

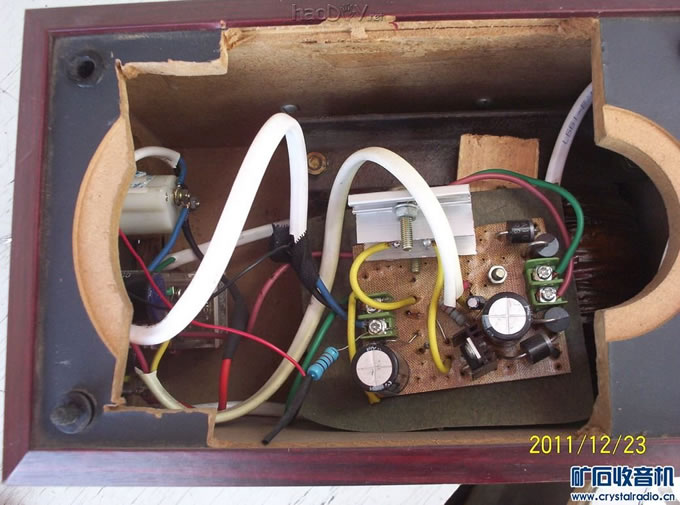

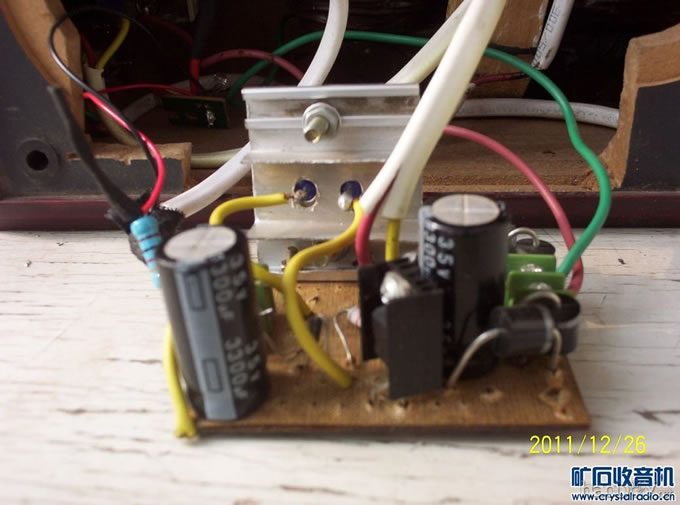

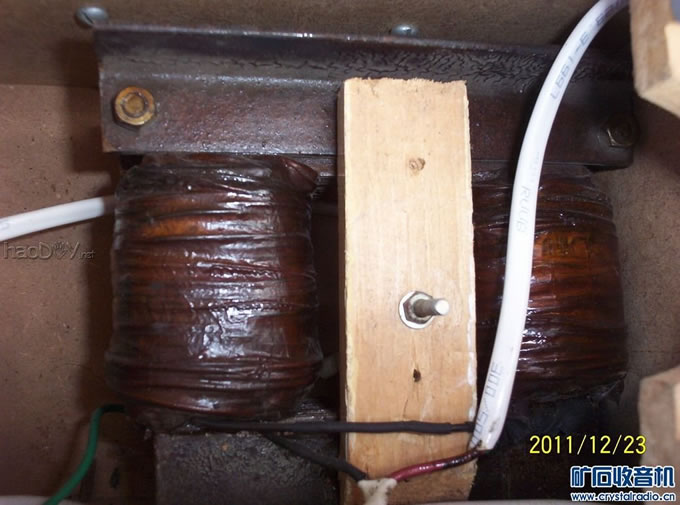

三.制作过程. (责任编辑:admin)
