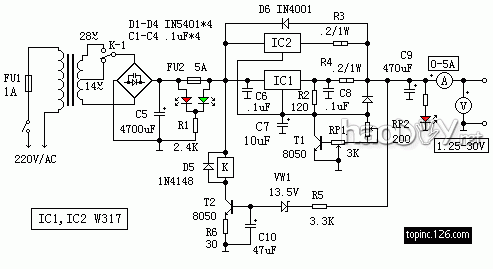

这里先容的可调稳压电源可以实现从1.25V~30V持续可调,输出电流可到4A阁下。她回收最常见的可调试稳压集成电路W317构成电路的焦点,关于她的具体指标参数可参阅这里。下面简朴先容一下该电路的特点。 本电路中,由T2、D5、VW1、R5、R6、C10及继电器K组成自顺应切换举措电路。当输出电路低于14V时,VW1因击穿电压不足而截至,无电畅通过,T2截至,K不吸合,其触点K在常态位置,电路输入电流14V交换电。反之当输出电压高于14V时,VW1击穿导通,T2亦导通,继电器K吸合,28V交换电接入电路。这样可以担保输入电压与输出电压差不会大于15V,此时,W317输出电流典范值为2.2A。图中回收了两块W317供电,整个电路输出电流可在4A以上。因为两块W317参数不行能一样,电路中在W317输出端串接了小阻值电阻R3、R4,用以均分电流。 输出电压调解由RP1、RP2完成。附加晶体管T1的目标在于停止电位器RP1滑动端打仗不良,使W317调解民众端对地开路,造成输出电压溘然变革,破坏电源及负载。 双色发光二极管作为保险丝熔断指示器(红光)兼电源只是器(橙色光)。当电源正常时,两只发光二极管均加有正向电压,红、绿发光二极管均发光,形成橙色光。当保险丝FU2断开时,仅赤色发光管加有正向电压,故此时只发红光。 以担保稳压精确。计划电路板时主电流回路应足够宽,并焊上1mm以上的铜导线或涂锡,以镌汰纹波电压。C6、C8只管接近W317的输入、输出端,并优先回收无感电容。C5如无吻合容量,可用几只电容并联。R3、R4可用锰丝廉价。 调试时,调解RP1、RP2应使继电器在电源输出14V阁下时吸合,不然可变更稳压二极管再试。
|
