本文先容的开关电源输出直流电压V0=12V，最大负载电流I=100mA。电路很简朴，明显的特点就是没有开关变压器，因此这个电路是与市电直通的没有断绝，制作调试应留意安详！

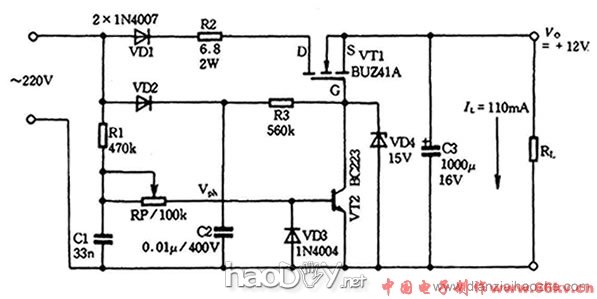

 电路图如上所示。220V的交换电压经VD2半波整流和电容C2滤波，为功率开关管MOSFET（VT1）的栅极和开关晶体管VT2的集电极提供直流事变电压。R1、RP与电容C1构成RC移相收集。VD3是为电容C1对地充、放电而配置的。功率开关MOSFET的导通与关断，受小信号晶体管VT2的节制。在交换电压VAc的正半周，通过R1、RP使VT2导通。在VT2导通时代，VT1关断。反之，在VT2截至时，VT1饱和导通。二极管VD1的浸染是确保T1只在Vac的正半周的初始阶段导通，形成针状脉冲电流对大容量滤波电容C3充电。RC移相收集发生一个移相电压Vph，并且该电压以输入交换电压Vac跨零交错点为出发点、移相电压Vph只要到达VD的门限电压，VT2则开启导通，从而使VT1截至，于是对电容C3的充电终止。VT2关断于工频市电过零交错点之后。因为VT1的漏极串接一只整流二极管VD1，故在Vac负半周不行能对C3充电。尽量在VT1导通时发生的针状脉冲电流宽度很窄，也就是说对C3的充电时刻很短，但因为C3的容量很是之大，放电时刻常数也就很大,C3上的电压因放电刚开始降落或降落不多的环境下，VT1再次导通，又开始对C3充电。因此，在C3两头可发生较量滑腻的直流输出电压VO。

在VT1漏极上串联的电阻R2，其阻值一样平常为0.1RL。其浸染是用作减小充电电流峰值，并可延迟功率开关MOSFET的导通时刻。该无变压器电源在空载时输出电压最高。本电源只得当于对电压不变度要求不高的场所。在负载变革较量大的环境下，可在其输出端计划稳压电路。

因为这种无变压器电源与市电直接毗连，没有断绝，因此要留意安详，防备触电。本电源电路简朴，易于制作。只要元件选取恰当，焊接后即可事变。
