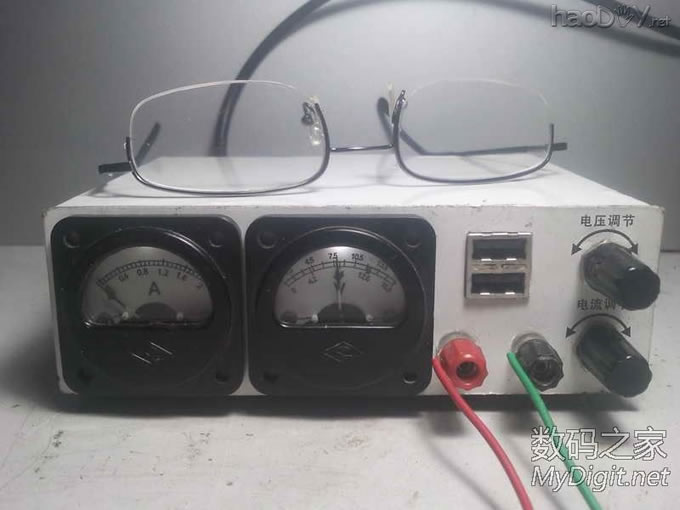

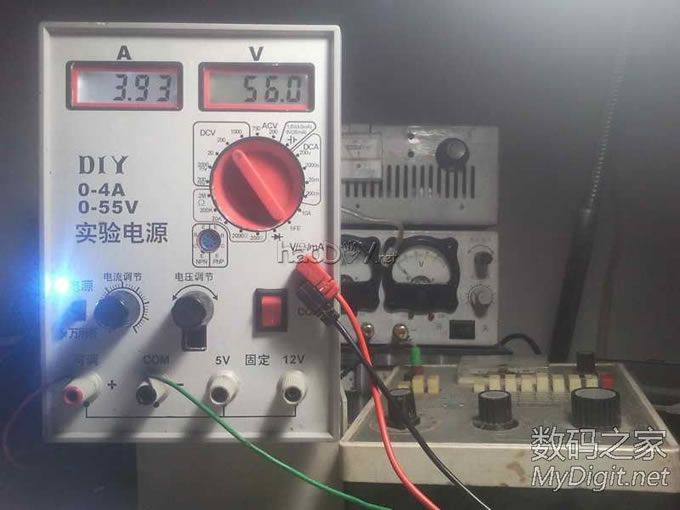

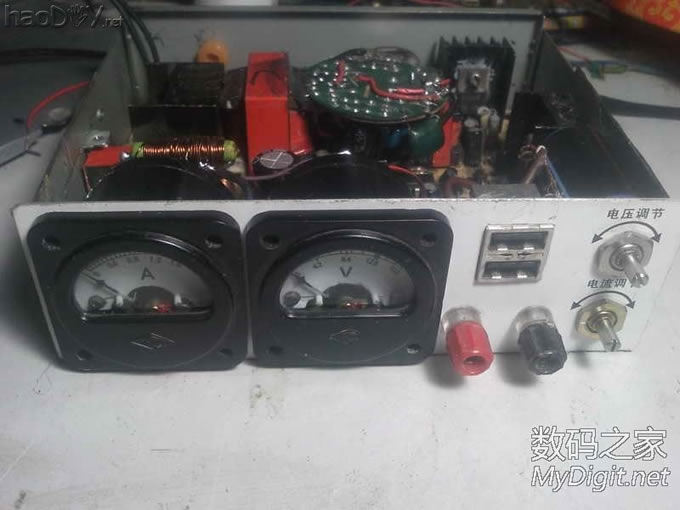

之前发了个用电瓶车充电器改的0-50V可调电源帖 http://bbs.mydigit.cn/read.php?tid=561832 坛友们都较感兴趣所以 应坛友要求写的电瓶车改可调电源教程，本来早就可发帖了，想教程详细点新D个电源，无奈电脑坏了制作过程的的图片没有了，只有手机上的几张图片，就又重新再D了个，总算是对坛友有个交代。先欣赏下新DIY的两个可调电源 第二个电源

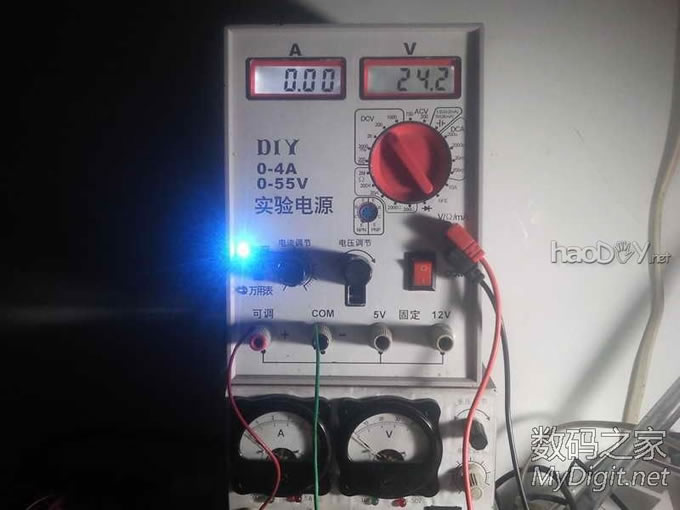

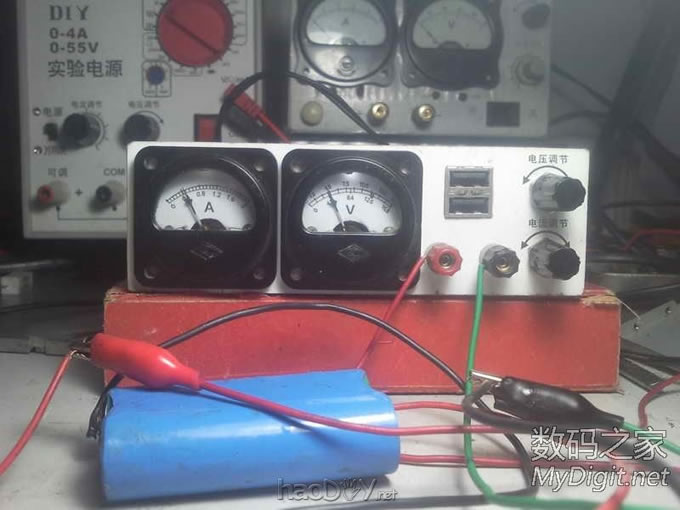

再一个电源

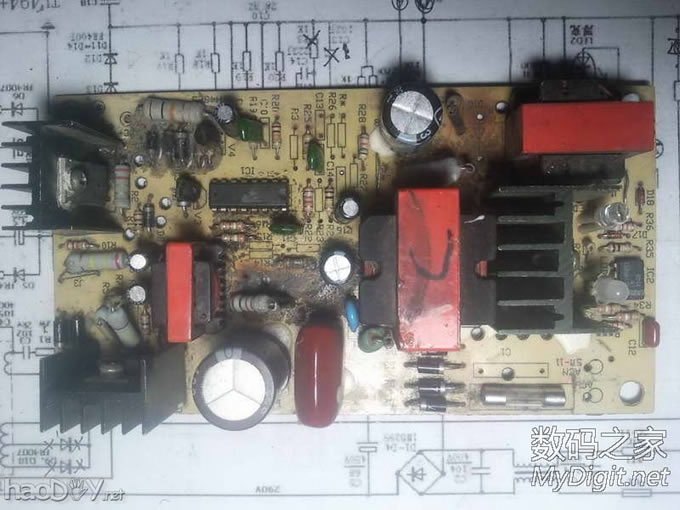

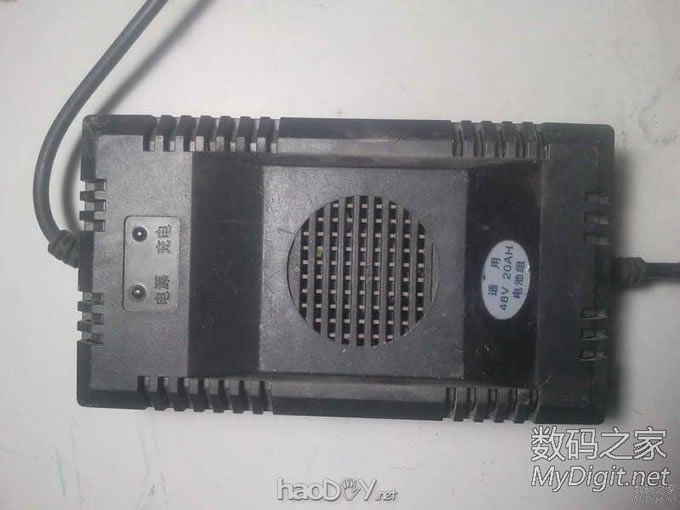

电瓶车充电器改可调电源的制作 找一个图片所示的电瓶车充电器

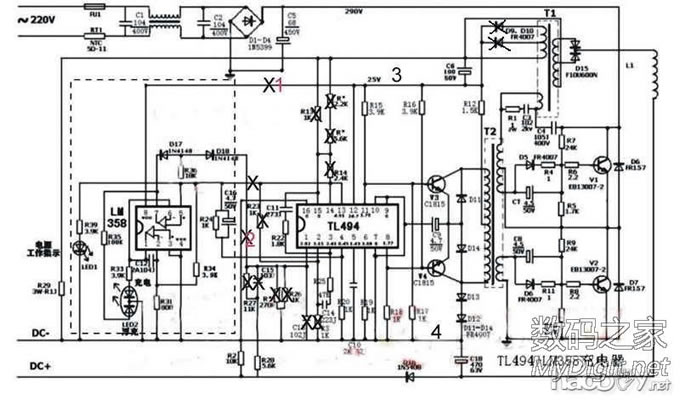

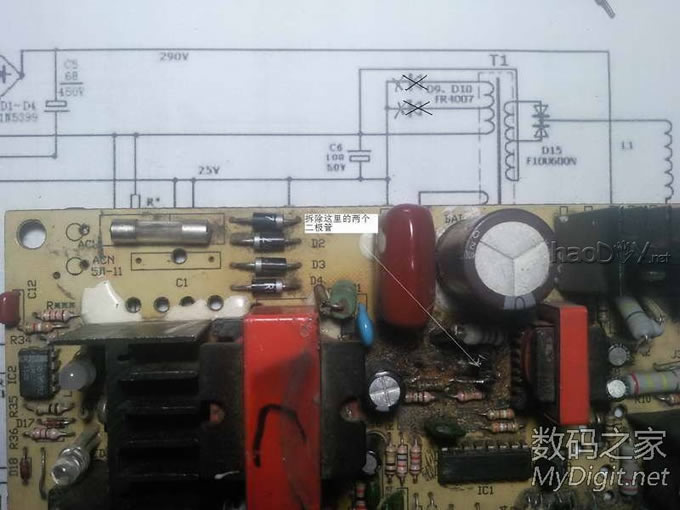

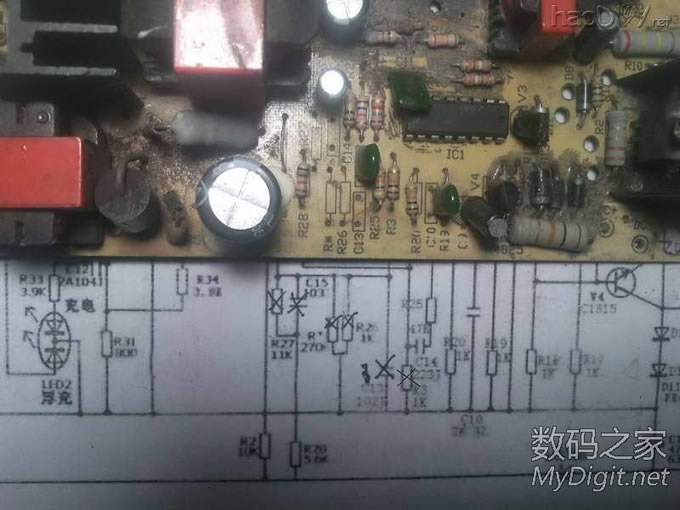

原则上使用494电源控制电路的都可以改下面就以用494电路控制的48v20ah的充电器为例说明制作过程。拆除电路图所示电阻、二极管、电容，图片1、2、3，也可以将虚线中的原件都拆除。 电路图

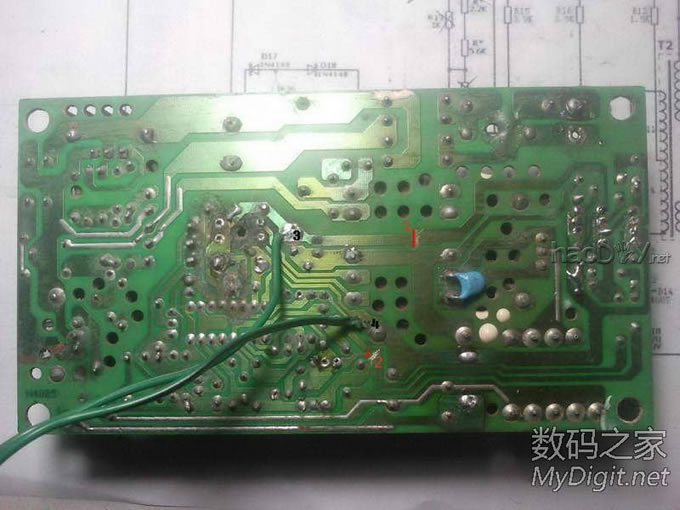

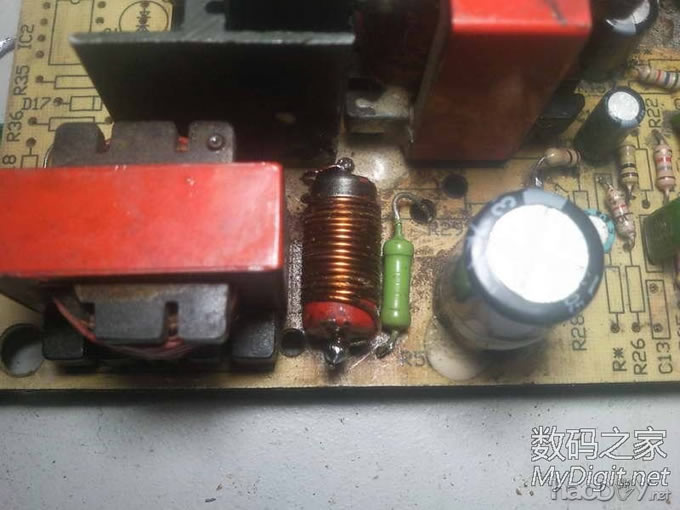

将电路板中标有红线的地方割断1、2点，在3点焊上红线，为外加电源的+极，在4点上焊上黑线，为外加电源的-极，图片上因为两根是绿和绿黑线而接错正负极。 修改后的电路图

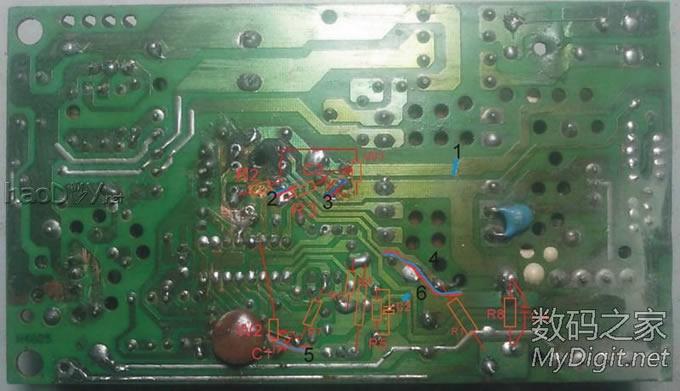

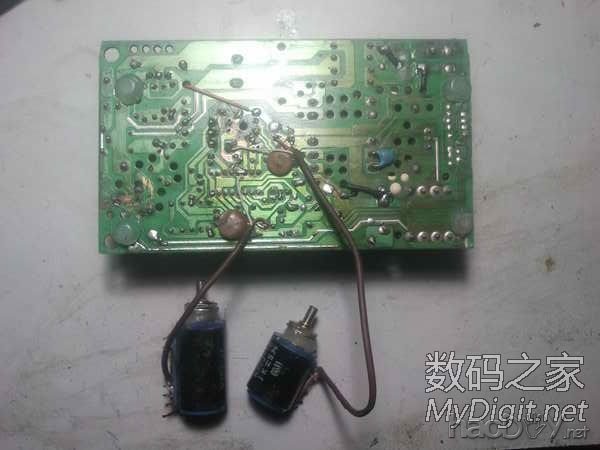

按新的改装电路图在适当的位置（我加的位置看图片，注意兰的线是在线路板上把铜箔割断，有6个地方，加黑字标了6个数字）

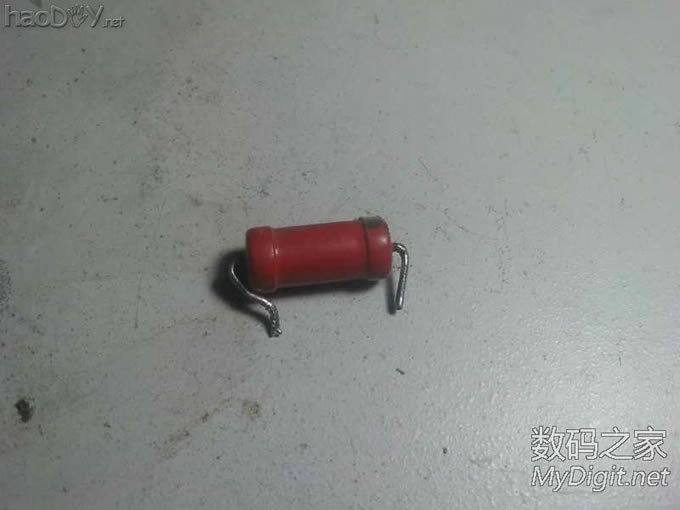

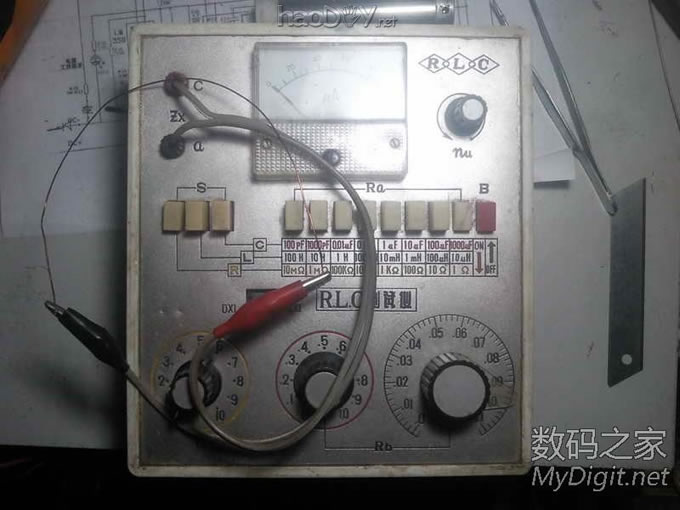

加上R1-R8电阻，C1-C4电容。其中电阻R1,R3，R5，R7为5K,R2为可调电源输出电流的调整电阻，可以根据你准备可调电源输出电流最大为多少来决定，有计算软件的。R4，R6为可调电源输出电压的调整电阻，可以根据你准备可调电源输出电压最大为多少来决定，有计算软件。 付计算软件，该软件是论坛里下载的，这里先向作者至谢了  ATX改造可调电源计算工具.rar (31 K) 下载次数:91 电容C1，C3为0.01微法，C2为1微法50伏，C4为0.1微法。电位器W1为1K，W2为4.7K。电阻R8为0.01欧，用0.5毫米左右300毫米长的漆包线在适当的电阻上平绕即可。

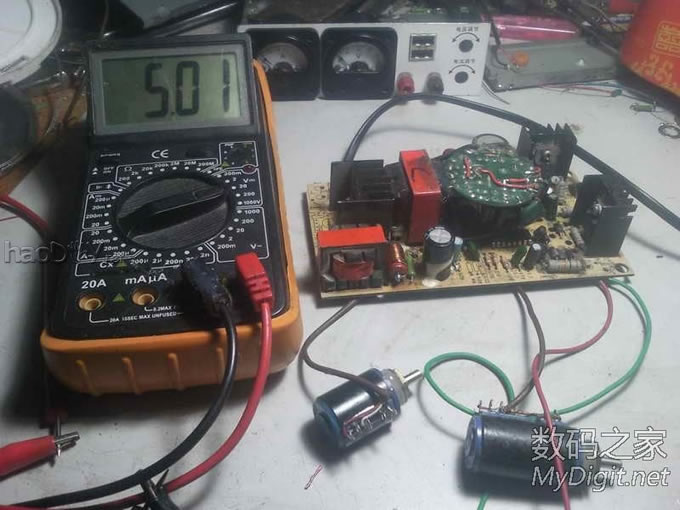

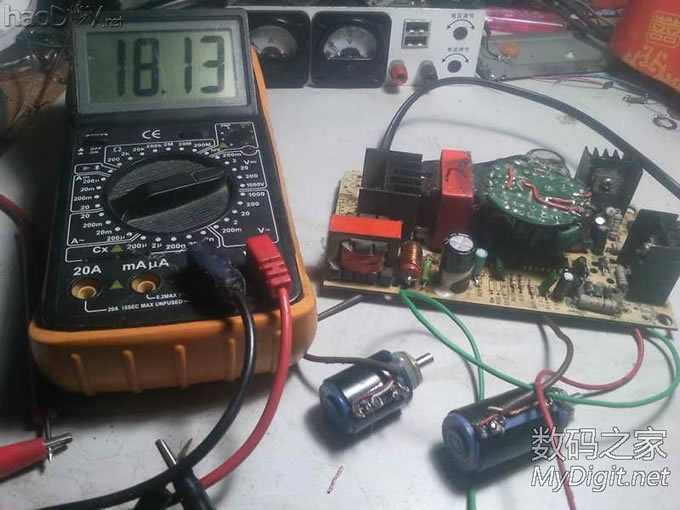

检查接线，元件无误。调试时先接入外加电源，（注意调试时最好先接入外加电源，不然容易烧管)接充电器电源，如果正常现在就可以调电压调电流了。为了调整方便，可以先安装调压部分，等调压部分调整好了最安装调电流部分，这样容易调整。

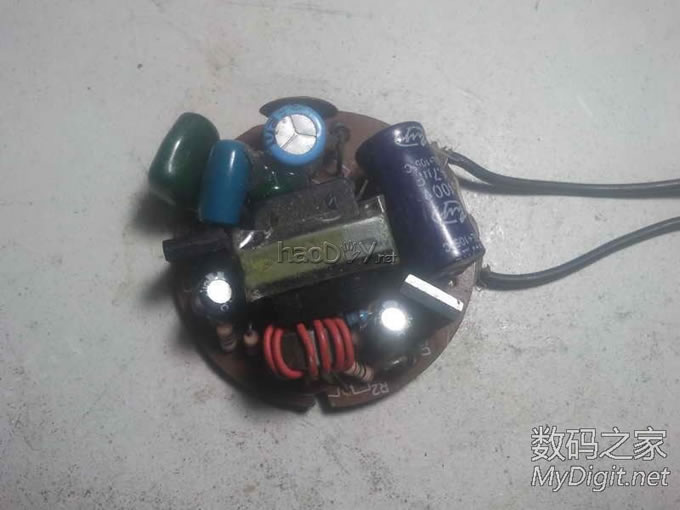

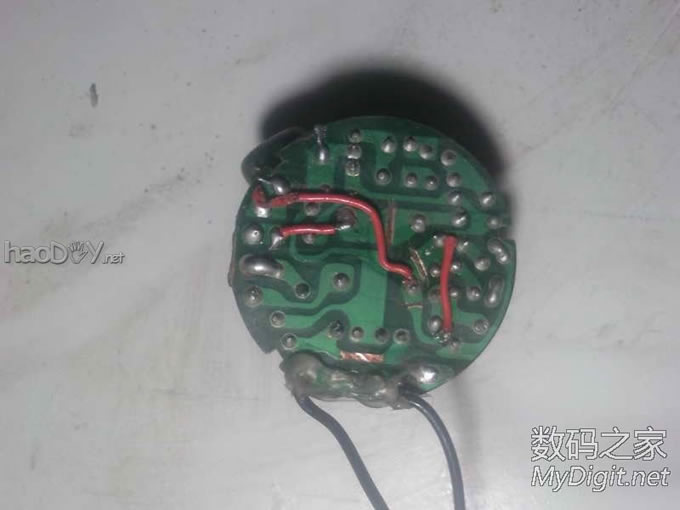

辅助电源我是用节能灯电路改的 将节能灯的220v输入和充电器的220v输入并在一起，这样辅助电源和主电源就成一体了。 （上面说的要先接辅助电源是在调试时）
修改后的电路图

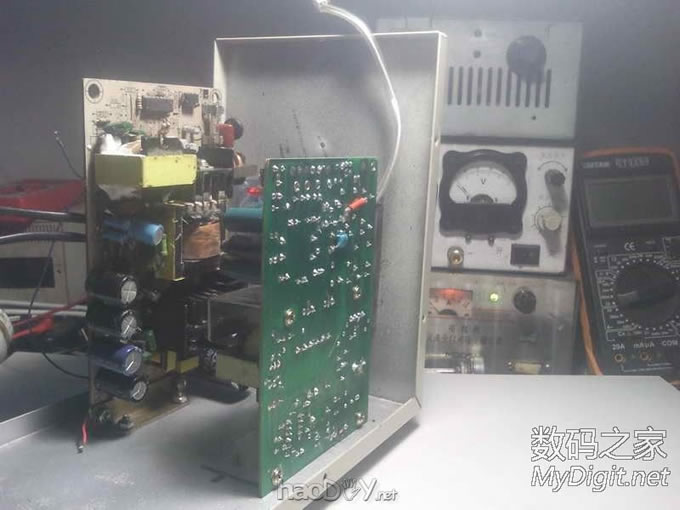

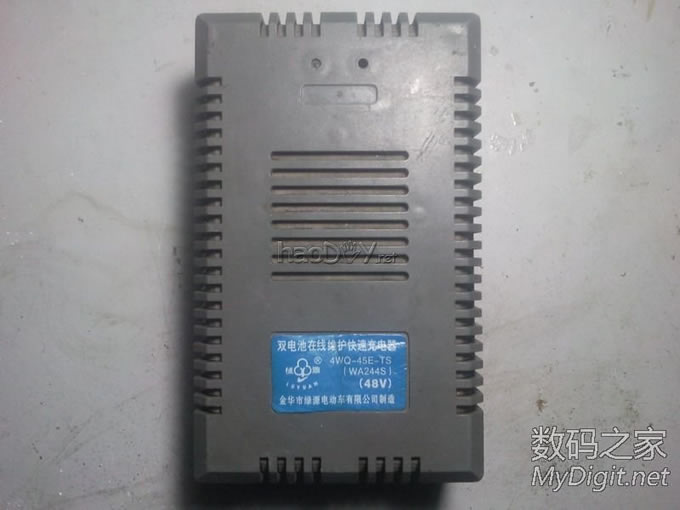

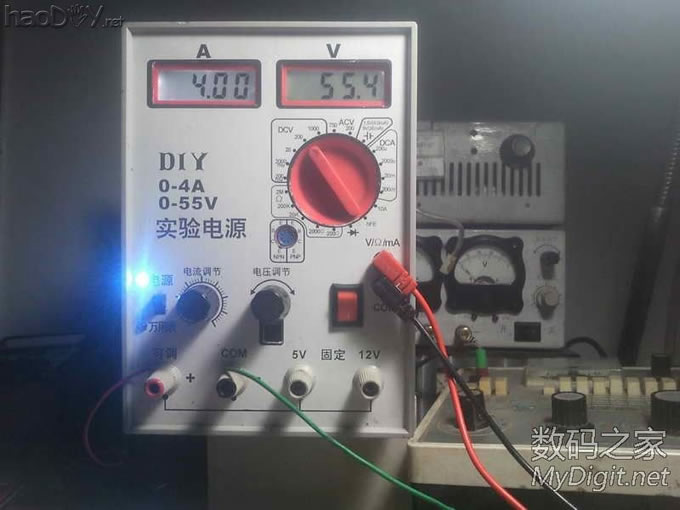

第二个电源是用双电池充电器改的，输出两路供两组电瓶充电，现在我把两路并成一路输出，所以电流可以到4A。并且用12v 5v两组输出的开关电源作为辅助电源，所以就有12v 5v 可调三组输出，利用数字万用表作为显示，设置了电源-万用表转换开关，又可以当万用表使用，解决修理时万用表乱放不便使用的问题。
(责任编辑：admin) 组    改制过程要注意的问题和自激问题的解决 1、改制要用好的正常的充电器改制，因为修理过的充电器毕竟没有产家的专业，像晶体管配对业余就较难。我就换过好几对晶体管，（因为晶体管配对不好自激就很容易发生，自激发生极容易烧管） 2、电位器的引线最好用屏蔽线并接线尽量短，这样可以减少自激的发生。 3、输出端滤波电容尽量大一点可以减少自激 4、先调电压调节部分，电位器中点对地的0.01微法电容一定要接的，第2-3脚上串上100K精密可调+0.01微法电容.先空载电压从低到高往上加，有自激的时候把100K慢慢往下调。一般空载时候自激发生的概率小。电压到最高也没有声音就好。然后调低电压，加上负载（我用电炉丝）再往上加电压监控电流如果啸叫，不是尖叫那种，沙沙的流水声频率再低点就是间断的喘气。继续向下调整100K电阻到声音没有，再慢加电压。电流继续上升如果自激声再出现。降低电阻，如果电阻降到最低自激声也不能消除就把0.01微法电容换成0.1微法，电阻的调整的方向就是0-100K了，这样一直缓慢向高电流调试到设计电流为止。 调试时电流越大越要小心，仔细听。有一点声音的话就不要加电压了，调整RC到听不见为止。大电流没有自激声时千万不要手贱到处乱摸，尤其是13009散热片等等，自激说来就来。 改调流调整15-3脚RC的方法和2-3脚一样。输出端最好接几百欧3W的泄放电阻。 总结： 电瓶车充电器市场上很多，价格也很便宜，废品站只要3-5元就可以买到，而且现在家庭闲置的充电器也很多，取材容易。 电瓶车充电器和电脑电源比较，充电器电路简单而且经典，本身又是单输出，电脑电源是多输出，各组输出之间又相互关联且电路复杂。有人说电脑电源一定比充电器电源好，其实电脑电源和充电器电源基本电路原理上是一样的，只不过电脑电源的保护功能很全面，这也使电脑电源的电路相对复杂的多，由于我们改可调的时候，基本都拆除了保护电路部分只是利用了电脑电源的基本电路和辅助电源部分，这样电脑电源和充电器电源比较的优势就不大了，如果保留电脑电源的保护电路部分，就可能使你改可调电源的难度提高，而且不容易成功。所以要改可调电源，个人认为还是电瓶车充电器容易成功，并且可调的范围大又不用绕变压器。输出2A左右的电流一般也够了 用途：这个电源除收音机，遥控器等不能使用，其他的用途都可以胜任，电瓶车充电，任何镍氢，锂电池的任意电池组，修理电源等等尤其是当充电器用，因为有恒压恒流可调功能，基本可以充市场上的小容量电瓶或电池组。 第二个电源是用双电池充电器改的，输出两路供两组电瓶充电，所以电流大  |
