【首先说明一下本作品仅供学习之用不得用于任何商业用途，违者必究，版权归本人所有】


   临近年关比较忙，但总是琢磨着弄点小产品，这个作品是我设计的第N个商业产品了，特地拿出来参赛供大家学习用，我是第一次参加论坛的DIY大赛，所以也用了比较长的时间准备作品，也借此机会向各位坛友学习，比赛嘛，作品固然重要，更重要的是通过比赛作品让大家学到更多的知识，无论是专业还是业余的都互相学习！同时附上相关资料！                   （由于论坛照片大小的限制所以有可能影响到照片清晰度请谅解）

一、技术指标：
输入电压——AC220V±25%
输入频率——47-63HZ
负载稳定度：≤±0.5%电压稳定度：≤±0.5%
输出电压0.1V-60V
输出电流0.0A-60.0A
效率：≥88%满功率
保护功能：A、输入断路器过流保护
            B、输出功率保护
            C、过温保护
            D、输出过压保护
            E、输出短路保护
            F、智能风扇控制
开启时间：50ms（典型值）
保持时间：20ms（典型值）
散热方式：风冷
二、环境条件
1、工作温度：-0度  ~  +50度
2、储存温度：-20度  ~  +85度
3、海拔高度：≤2KM
4、无剧烈振动和冲击通风良好
三、适合生产
电源输出电压：0.1V以上----600V以下
输出电流： 0.1A以上-----300A以下。
四、状态批示
输出电压数显指示
输出电流数显指示
带电压电流显示功能




补充内容 (2017-5-14 02:02):
套件已经发布在交易区了网址http://www.crystalradio.cn/thread-1436588-1-1.html

本主题由 lq19512003 于 2017-1-25 14:03 设置高亮

f11f3a292df5e0fe84c3c6535d6034a85fdf728c (复制).jpg (58.02 KB, 下载次数: 20)

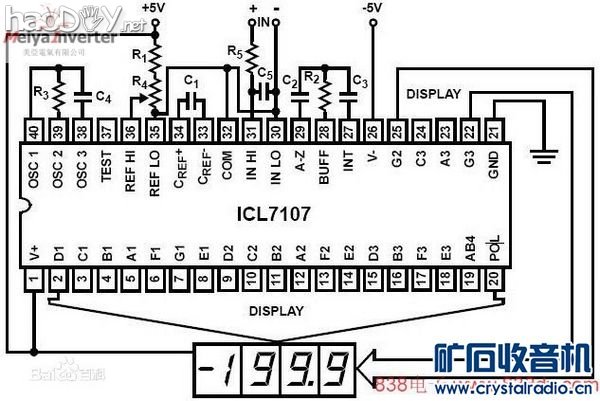

表头的电路原理图

1482668977-51389_副本 (复制).jpg (65.1 KB, 下载次数: 34)

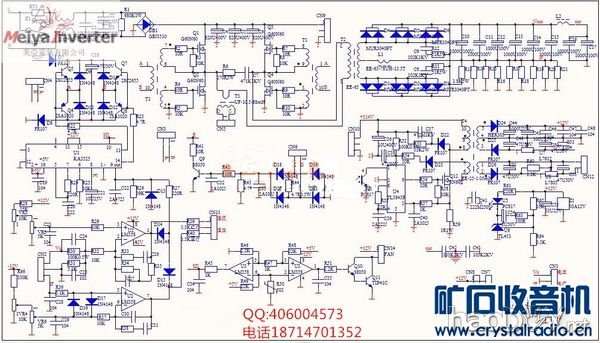

整机的电路原理图

QQ图片20170122120910 (复制).png (255.58 KB, 下载次数: 15)

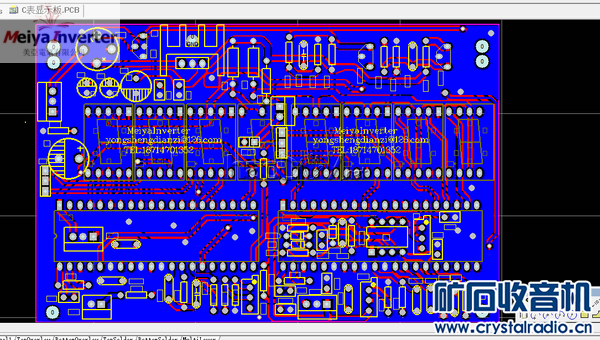

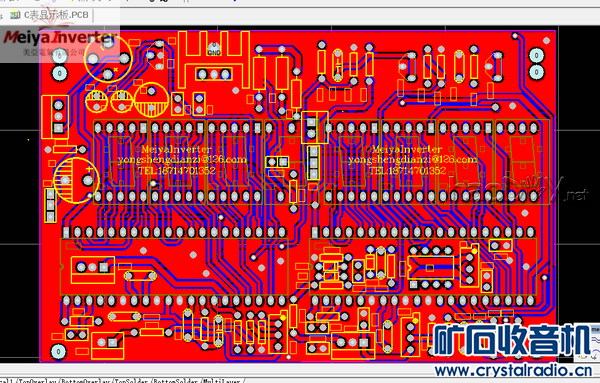

设计表头PCB板

QQ图片20170122120958 (复制).png (284.44 KB, 下载次数: 5)

表头PCB板

QQ图片20170122121124 (复制).png (281.84 KB, 下载次数: 5)

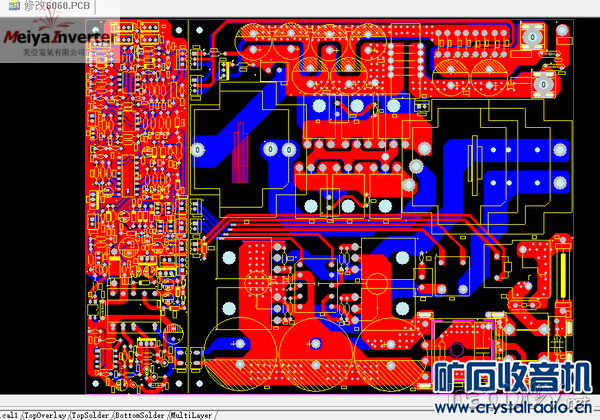

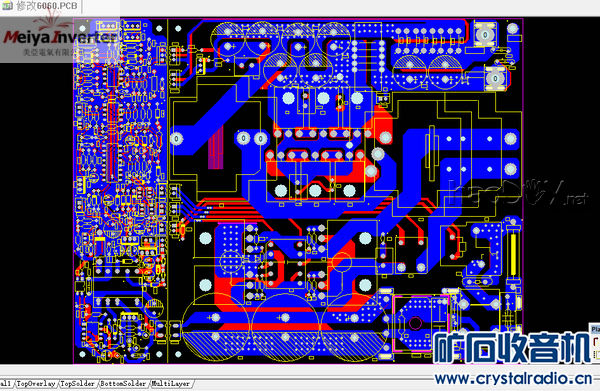

主控板和功率主板采取分体设计方便安装

QQ图片20170122121207 (复制).png (273.67 KB, 下载次数: 6)

去打样

IMG_20161211_153053 (复制).jpg (27.03 KB, 下载次数: 4)

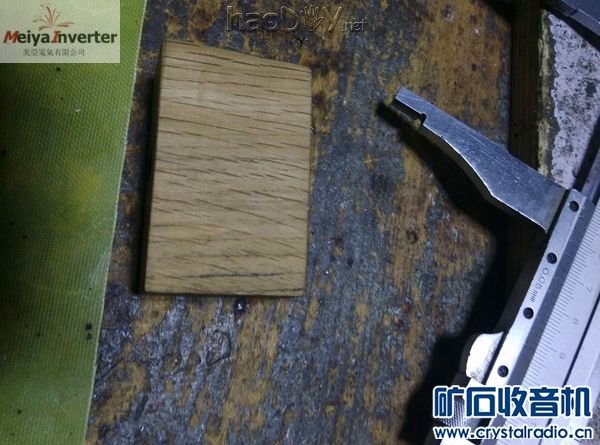

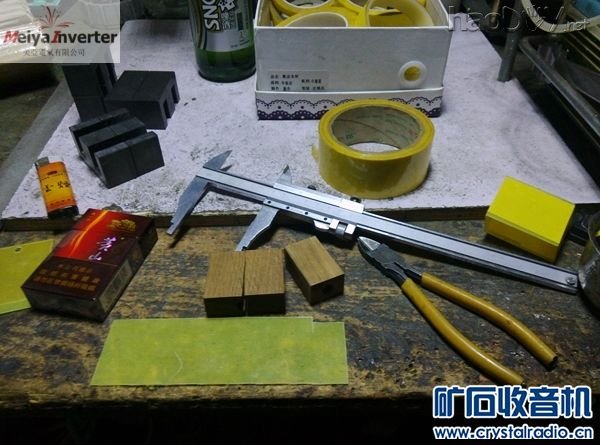

先做点别的，先做一套变压器的木心

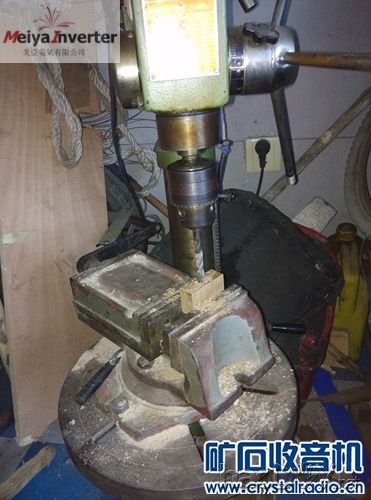

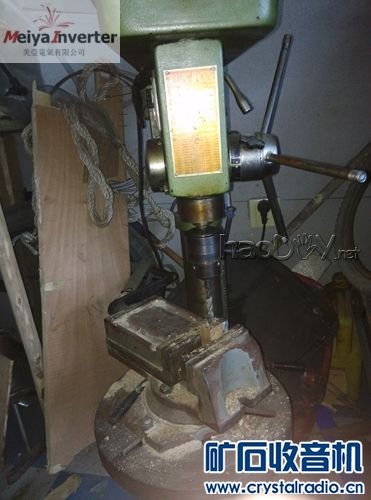

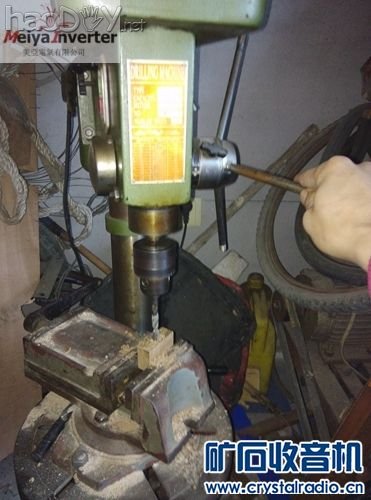

钻绕线机孔

IMG_20161206_125706 (复制).jpg (37.55 KB, 下载次数: 3)

IMG_20161206_125745 (复制).jpg (34.25 KB, 下载次数: 2)

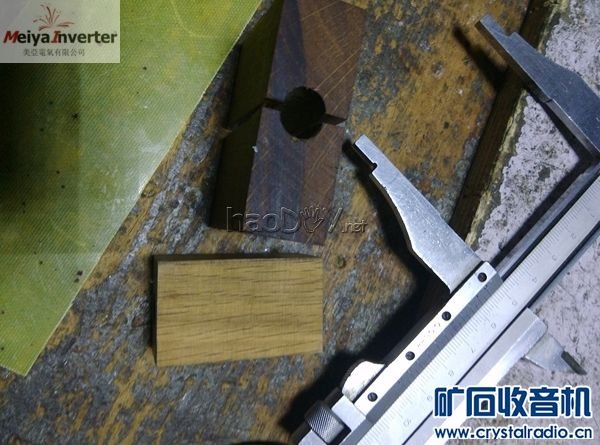

一定要准确对准中心

IMG_20161211_152628 (复制).jpg (58.18 KB, 下载次数: 4)

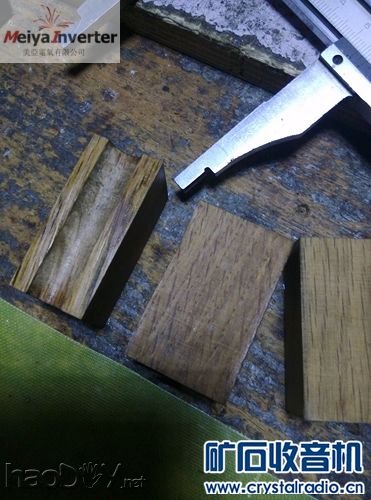

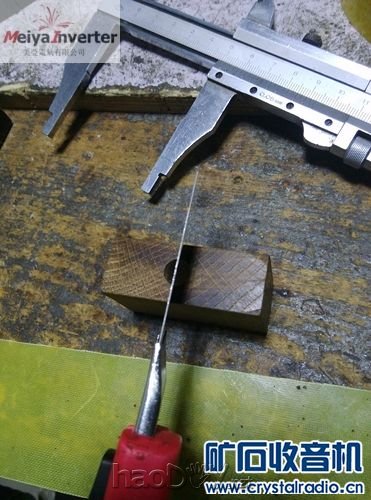

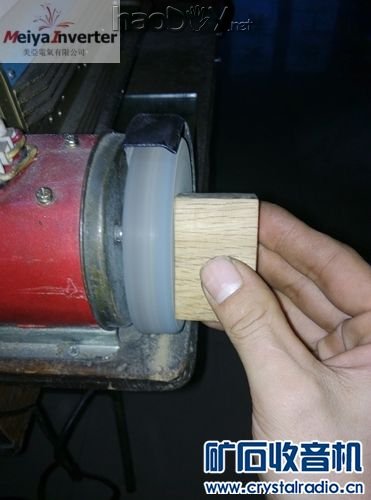

接着把木心切开方便绕完线好脱模

补充内容 (2017-1-23 14:55):
4KW的功率本来打算加上PFC的但是为了降低成本也方便大家DIY所以设计当初就没有采用PFC原理图由于论坛附件大小限制转换后有点不清晰要清晰的图可以加我QQ406004573获取

IMG_20161211_152644 (复制).jpg (48.91 KB, 下载次数: 5)

本想斜着切的

IMG_20161211_152559 (复制).jpg (59.96 KB, 下载次数: 4)

IMG_20161211_152548 (复制).jpg (42.97 KB, 下载次数: 3)

IMG_20161211_152540 (复制).jpg (56.38 KB, 下载次数: 2)
