这个电源墨迹了将近2年，最近才耐着性子总算把它组装了起来。

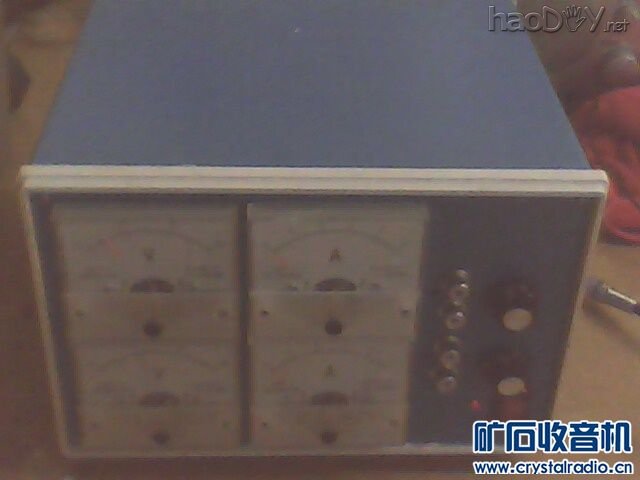

先看看装好以后的样子.图片不是非常清晰，山寨手机拍的。

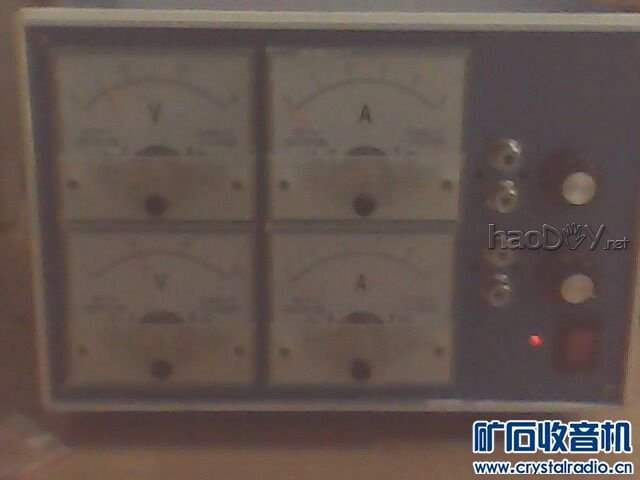

正面照
1.25V - 20V双输出四路高稳定度可调直流稳压电源

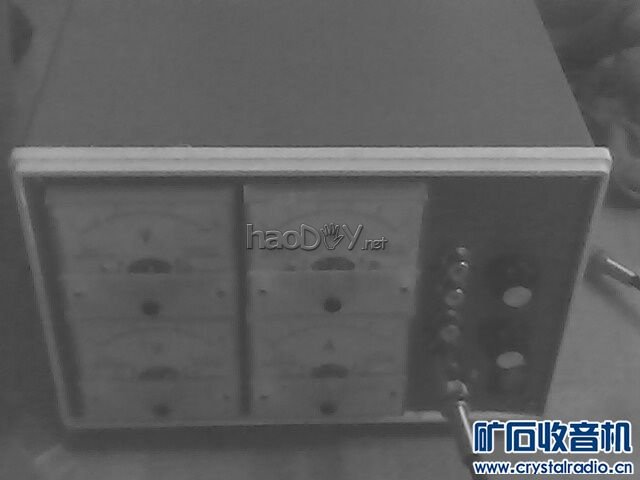

侧身照

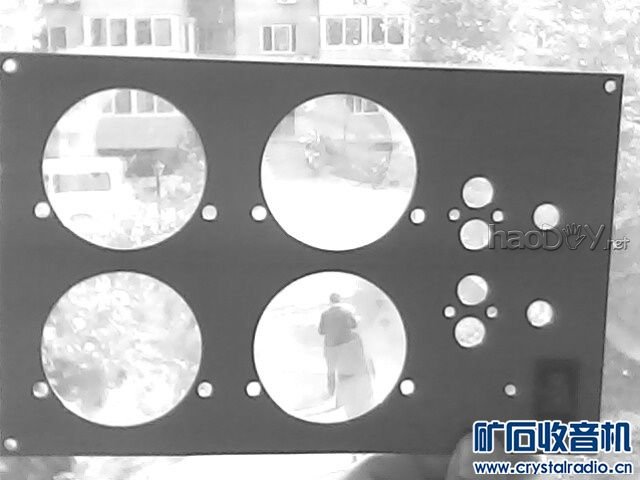

做这个电源最麻烦的地方是前面板的加工，前后报废了4块面板，不是这里加工的不太理想，就是那里看着不顺眼。下面是最近看着稍微顺眼的正在使用的面板
1.25V - 20V双输出四路高稳定度可调直流稳压电源

难就难在加工那几个圆。定位也不好弄。最后买了扩充钻头在台钻上加工才总算有个样子

一共两路输出，每路可接2个插头，可满足基本需求。

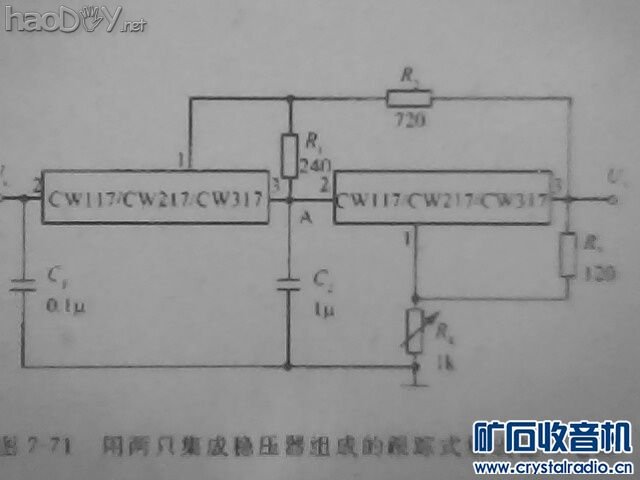

电路是下面的，稳压块用的LT1083CP。最大输出7A。
1.25V - 20V双输出四路高稳定度可调直流稳压电源

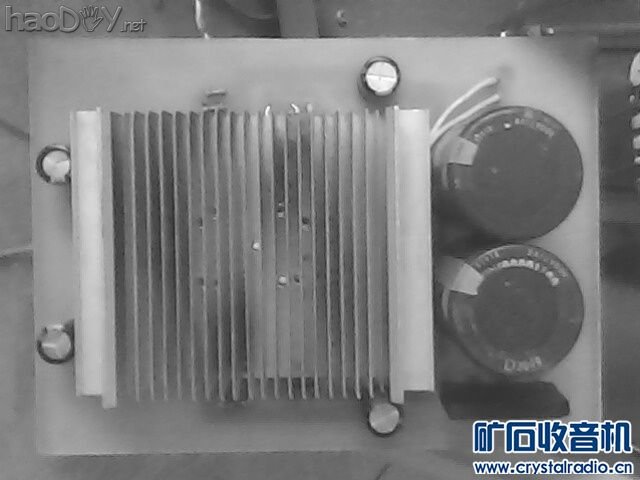

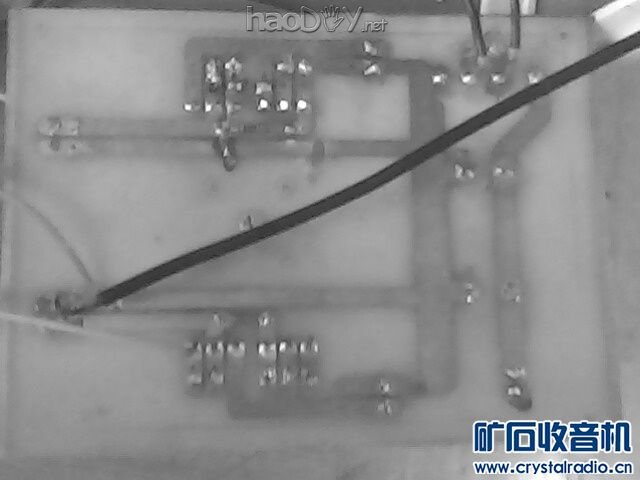

电路板正面照和反面照，最悲剧的是电源竟然没有大面积接地。这是第三块板子，第一块采用洞洞板，奇丑无比，果断废之。第二块采用紫外线显影技术，好看是好看，但可惜焊接上去后发现电路板设计错了。悲催。这是第三块，仍然悲催，不过好歹是可以焊接上使用了。

1.25V - 20V双输出四路高稳定度可调直流稳压电源

散热片用的CPU上拆下来的。两个大电容是10000uF ，63V的。

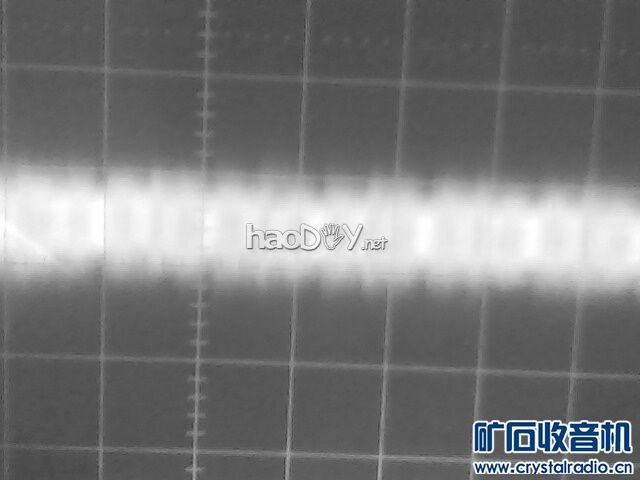

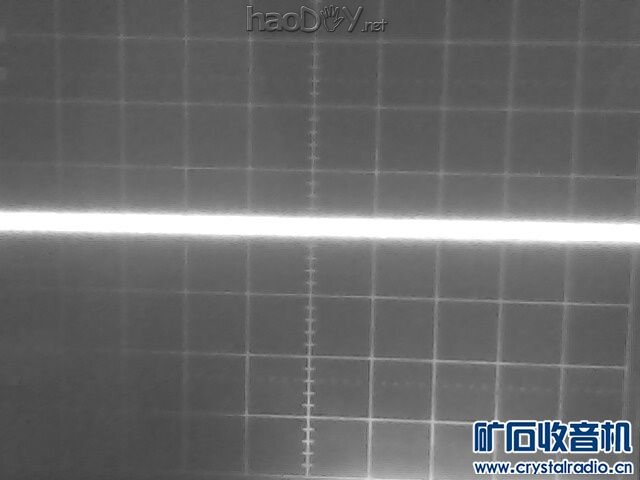

裸板接上电源后，空载测试噪声在0.5mV上下

1.25V - 20V双输出四路高稳定度可调直流稳压电源

放大后
