一直缺个可调电源，终于有机会做了一个。 之前不少坛友自制的数控电源，用的是风靡一时的3R33，但是现在3R33价格被炒作的太高了，玩起来不划算，于是我找了另外一款性能更好、性价比也更高的拆机模块，模块买来了小半年了，最近才有空玩起来。 先上成果图 （还没焊输出口的座子，不过不影响功能，还在纠结是用香蕉头还是dc座呢）

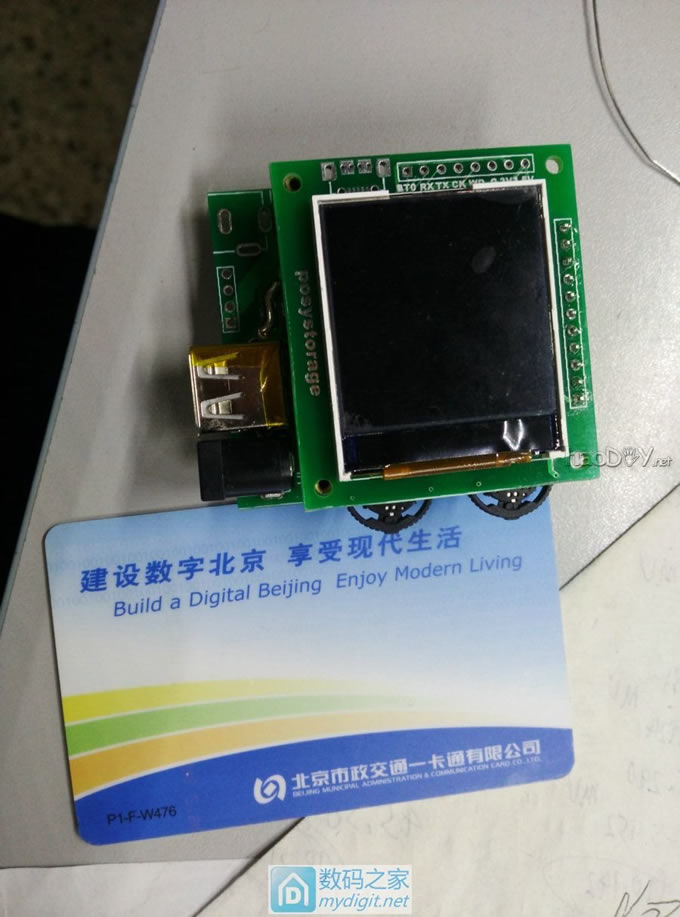

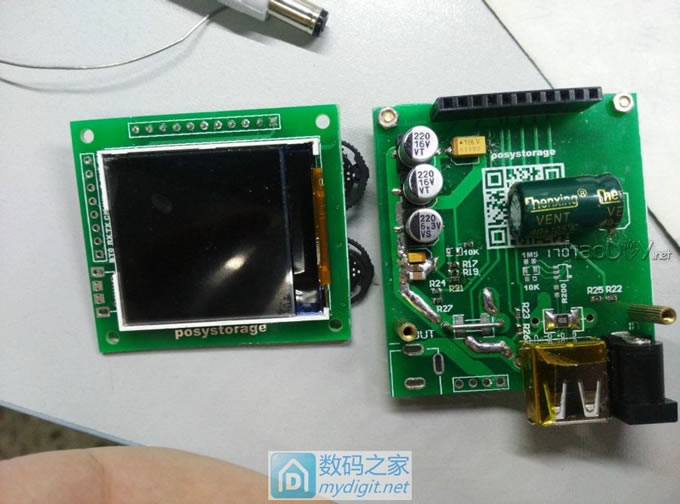

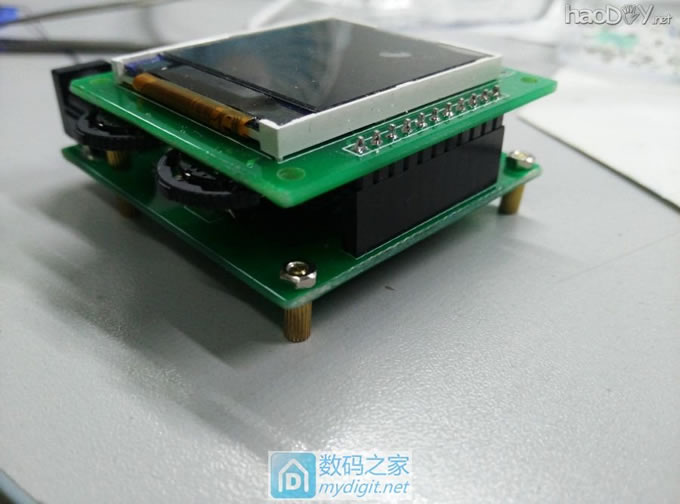

正面

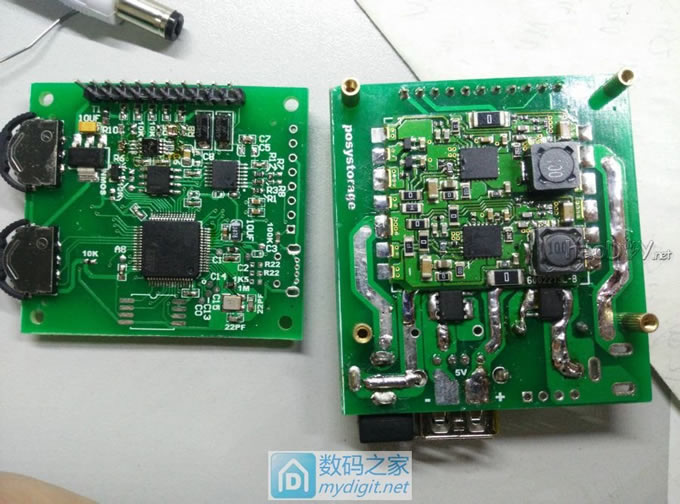

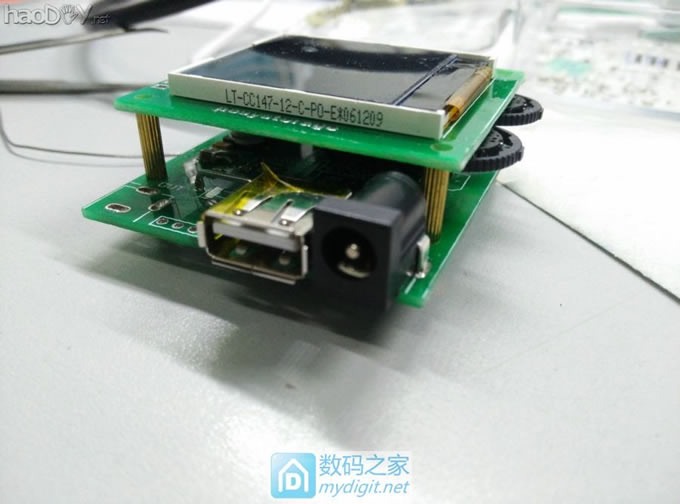

背面

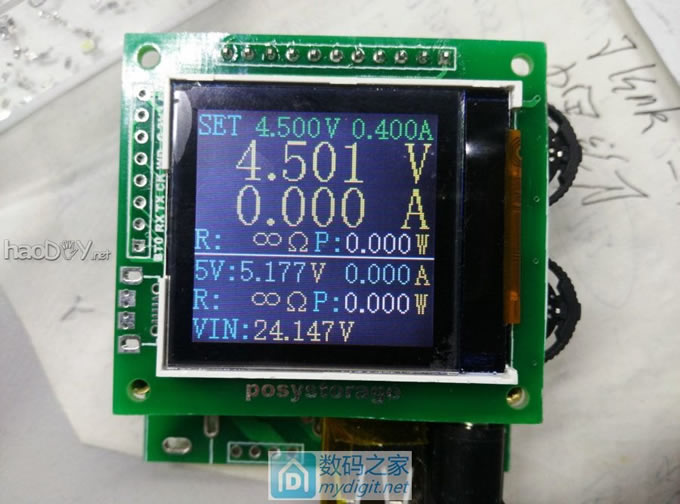

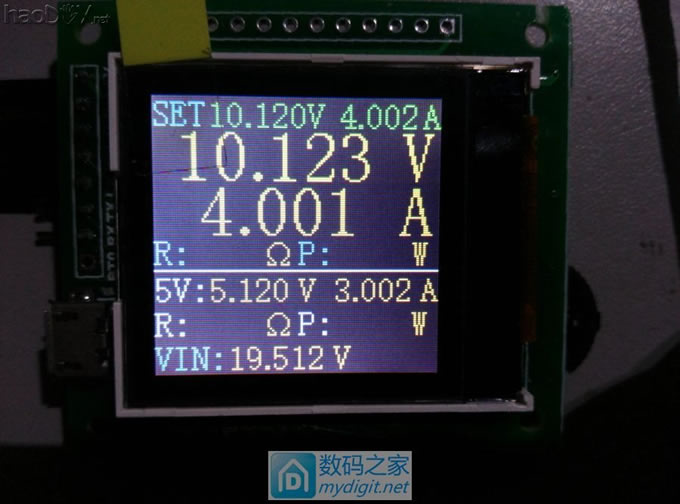

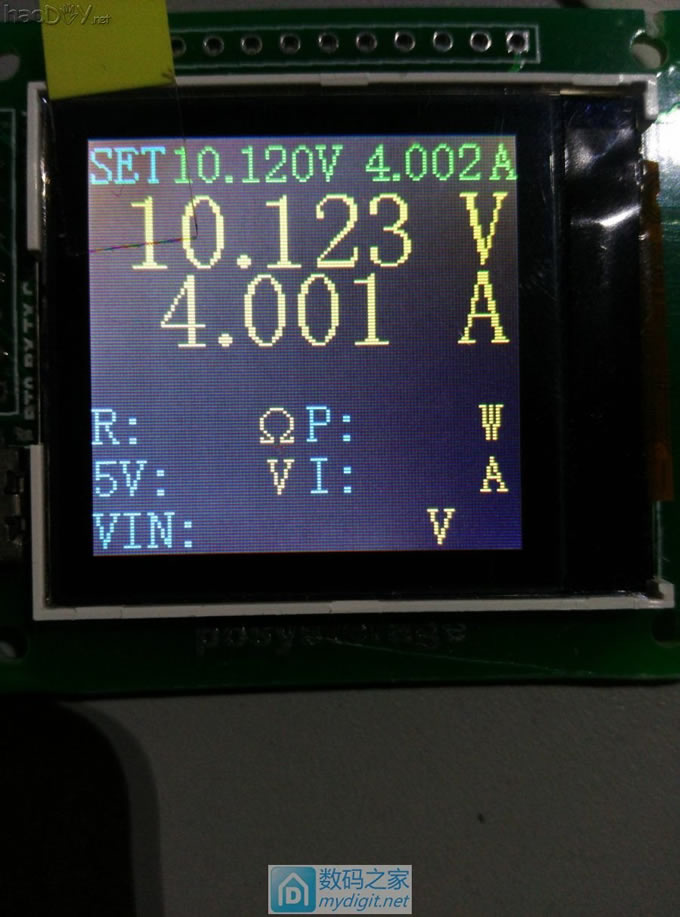

显示界面

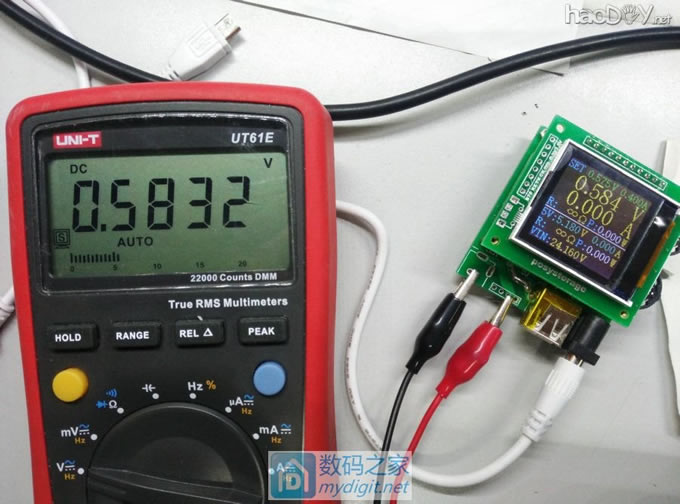

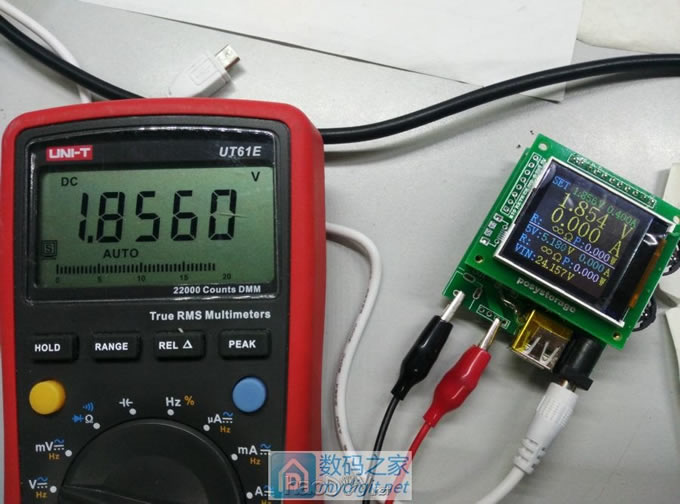

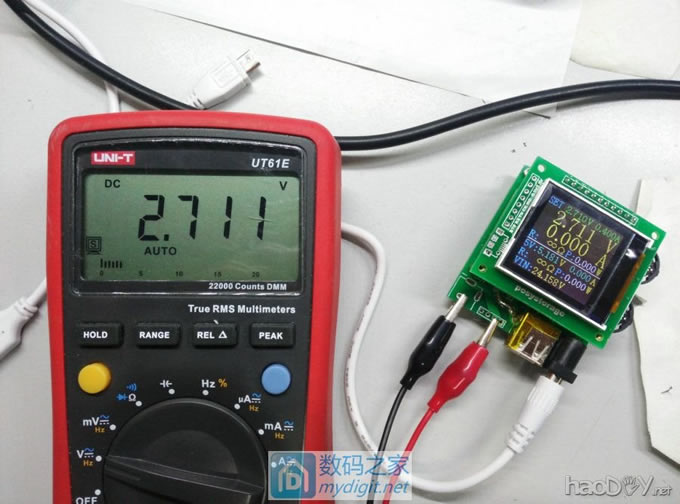

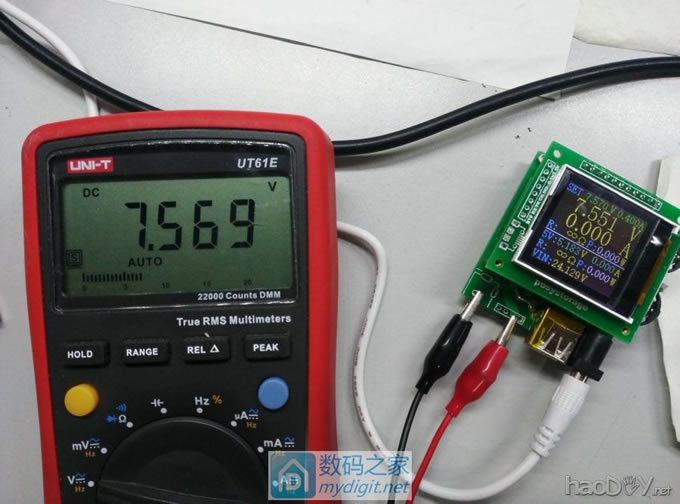

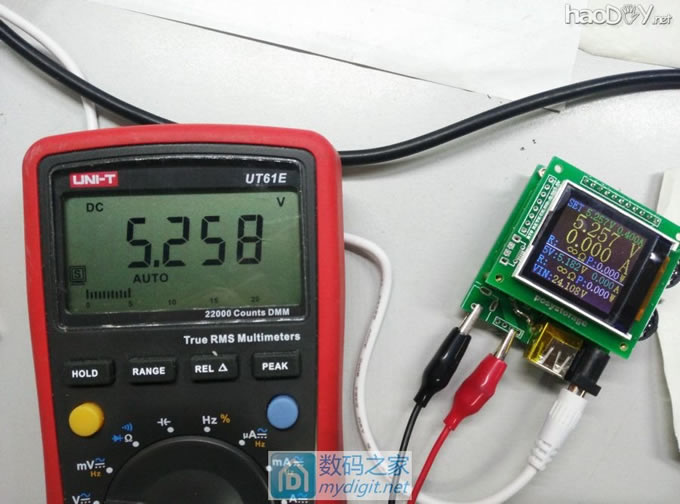

参数 输入最大24V 24V是输出最大20V多点 电流6A没问题 电压电流数控调整步进0.001V 0.001A 电压电流取样分辨率0.001V 0.001A 用的单片机STM32F103RC 输出效果 精度自己感觉是可以接受了，不过再校调下应该还能有改善 恒压

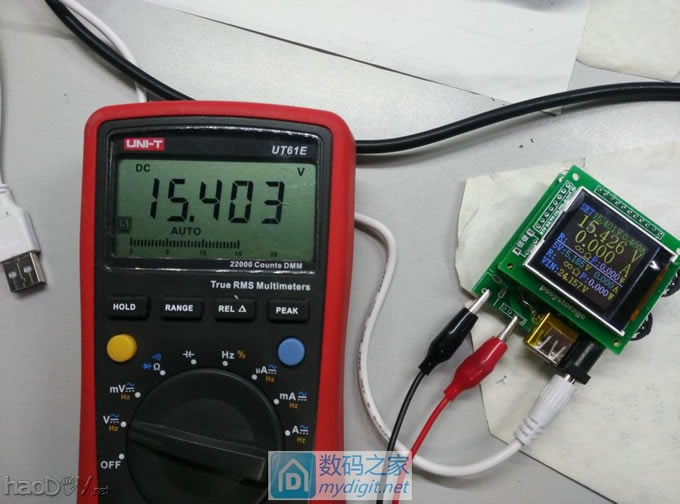

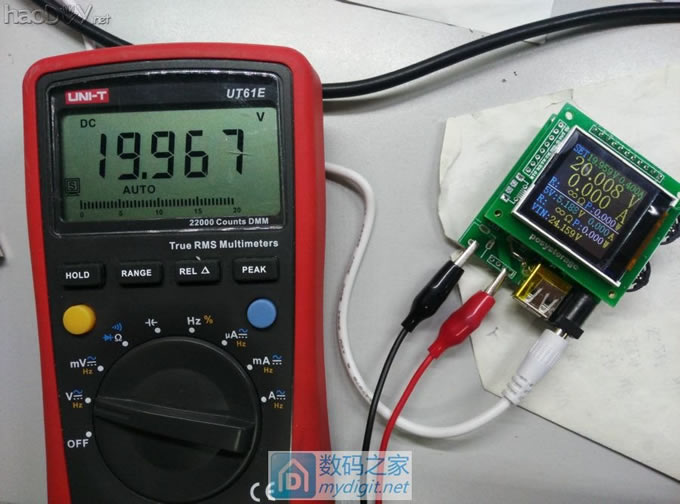

20V的时候其实设定值是19.957，走了8个字，adc走的倒是有点多，加个校准点效果应该会有改善

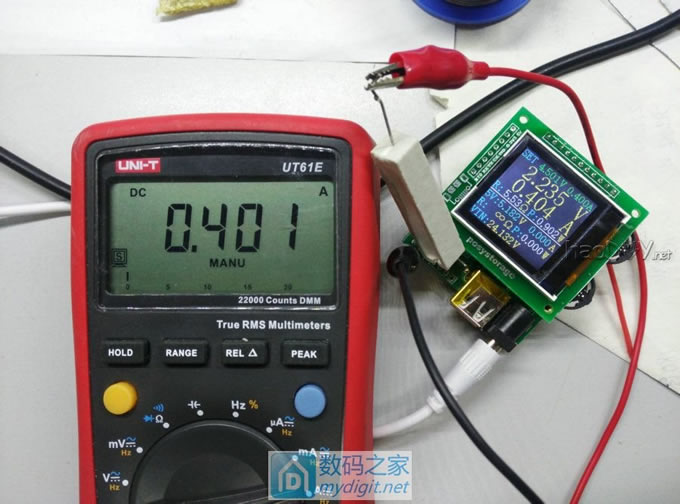

恒流

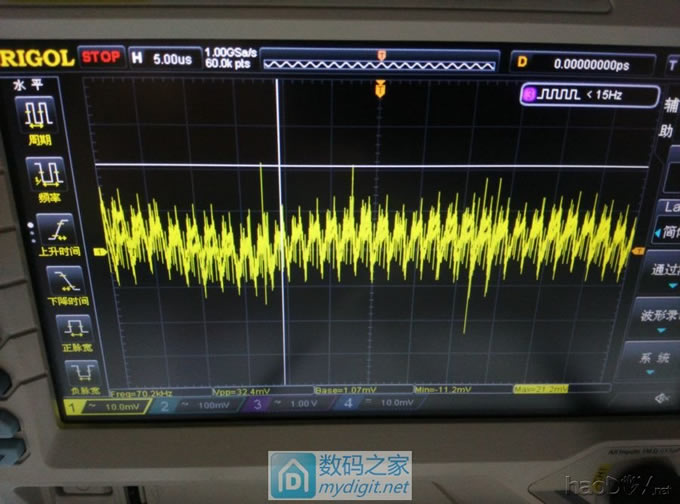

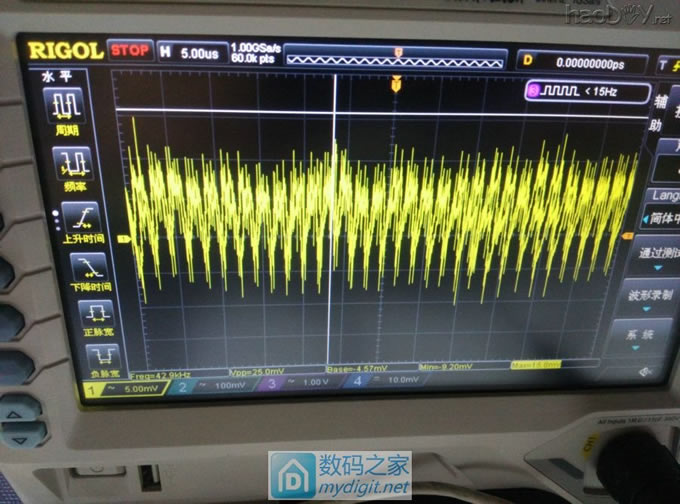

主输出路恒压输出波纹

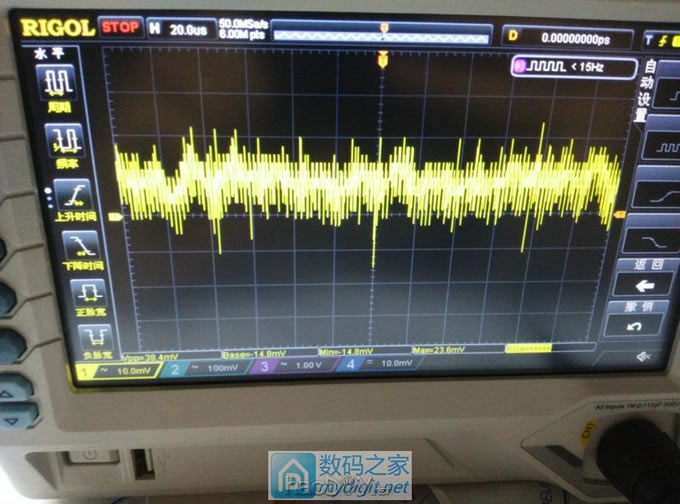

恒流
USB——5V输出路
大家回复帖子我都会给加分，欢迎回复讨论

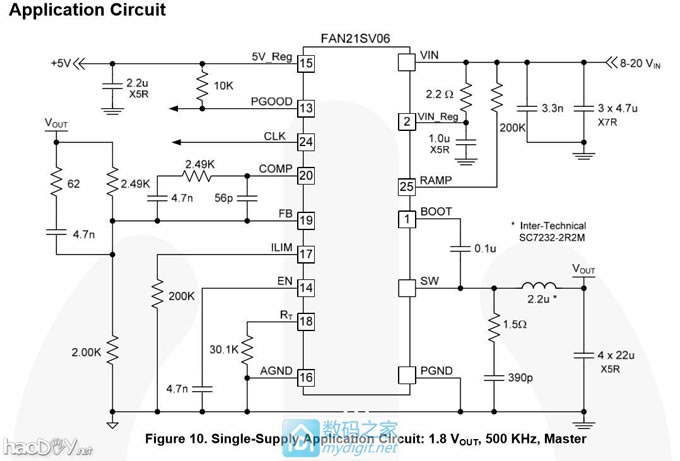

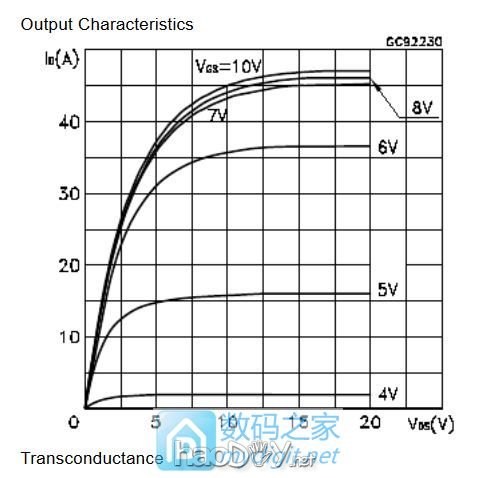

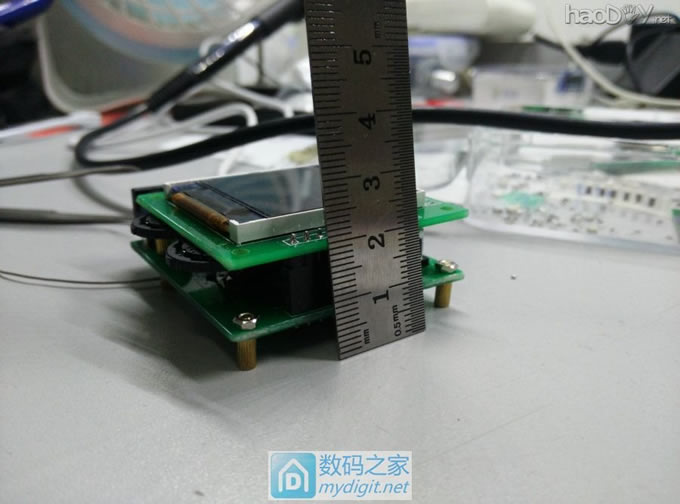

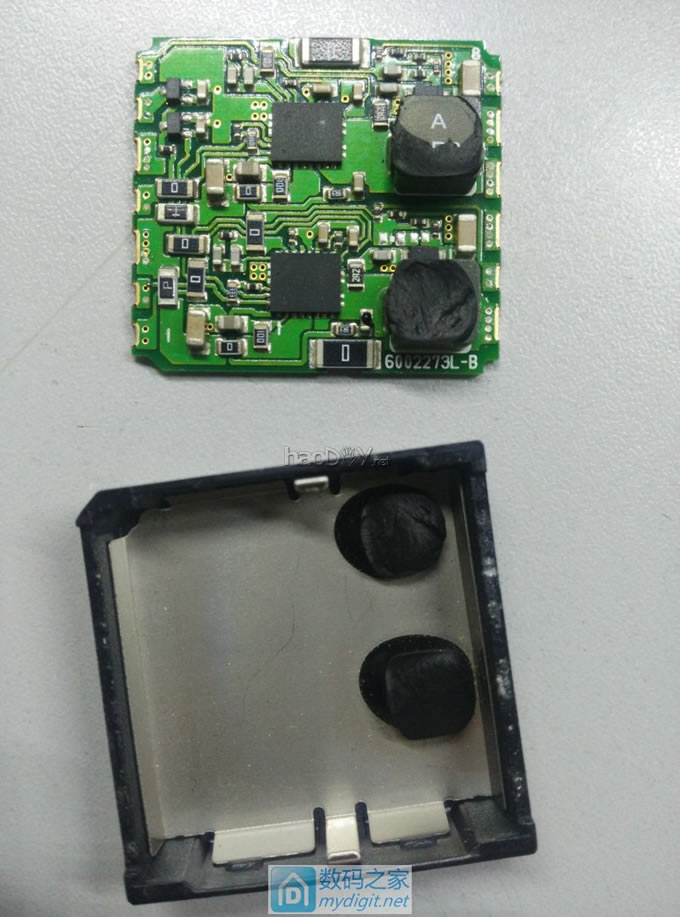

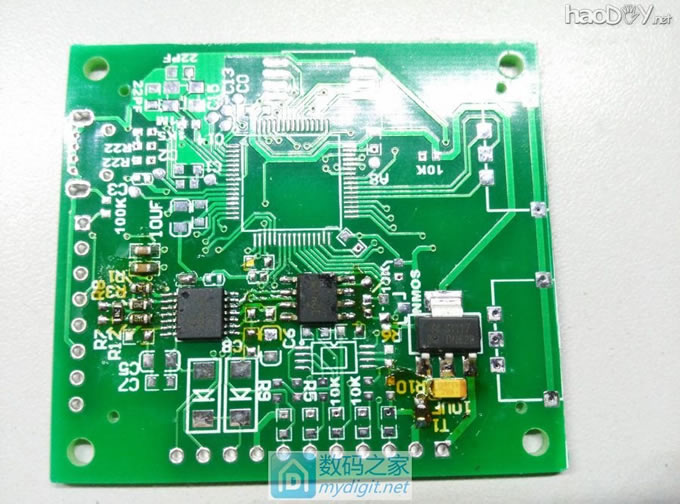

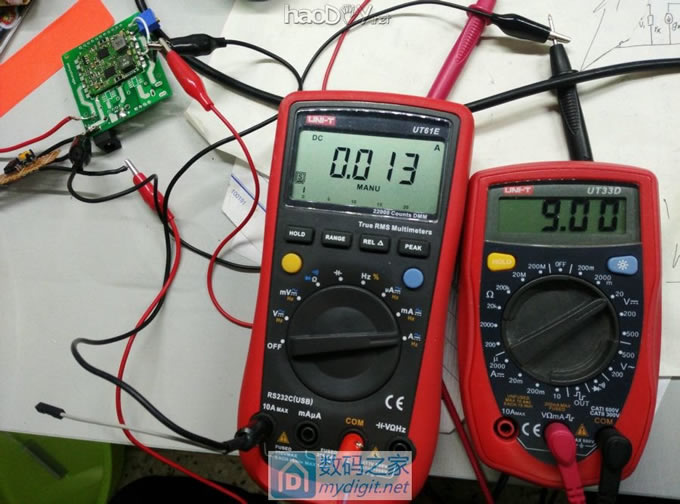

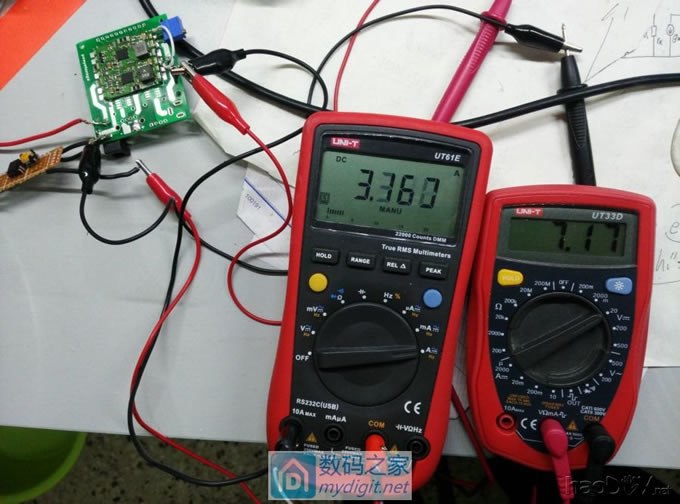

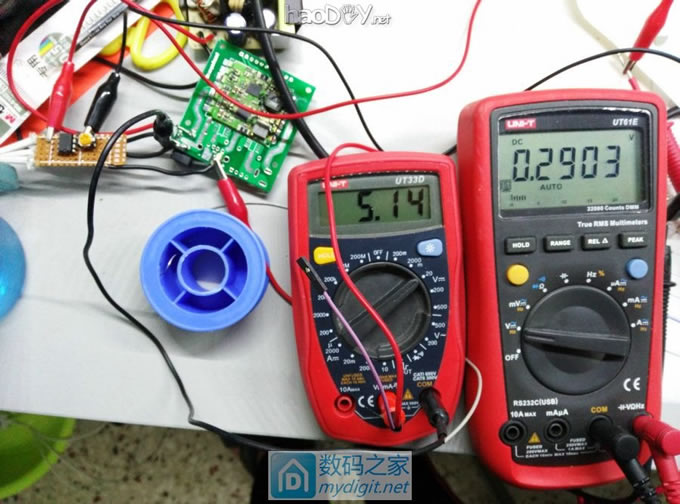

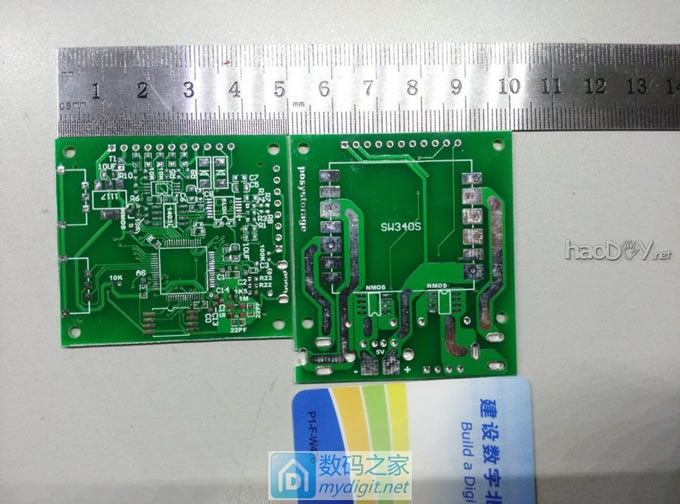

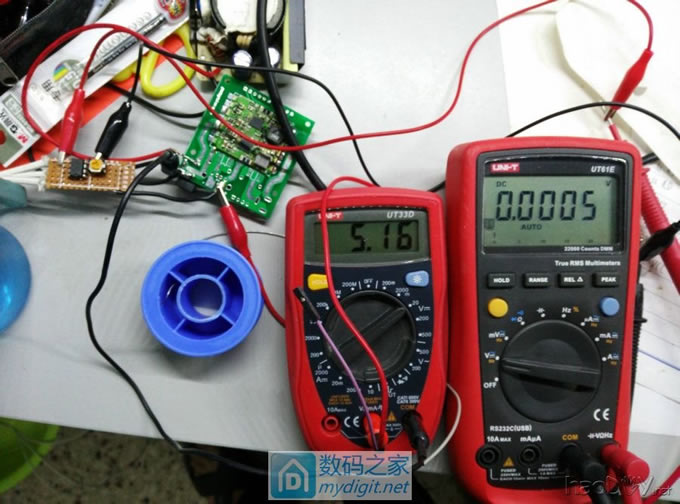

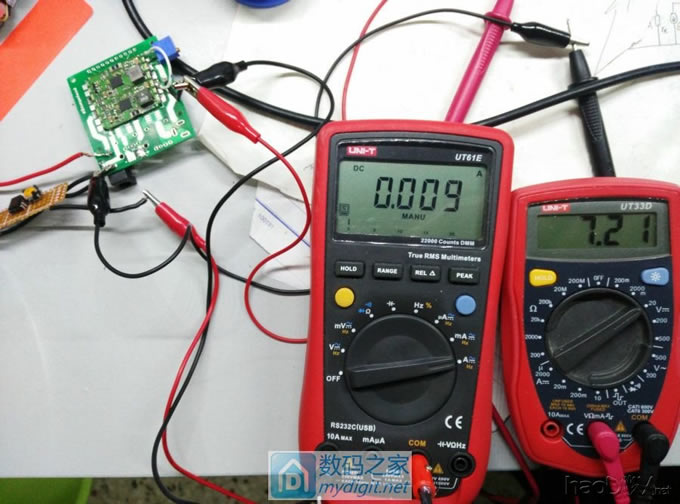

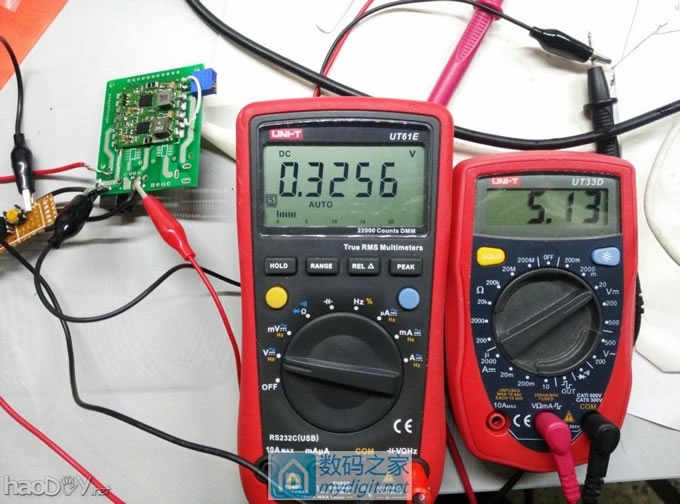

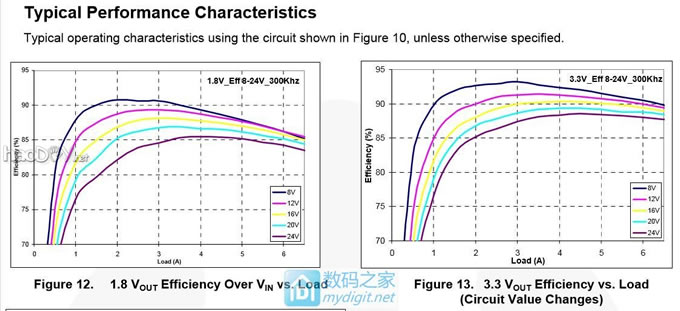

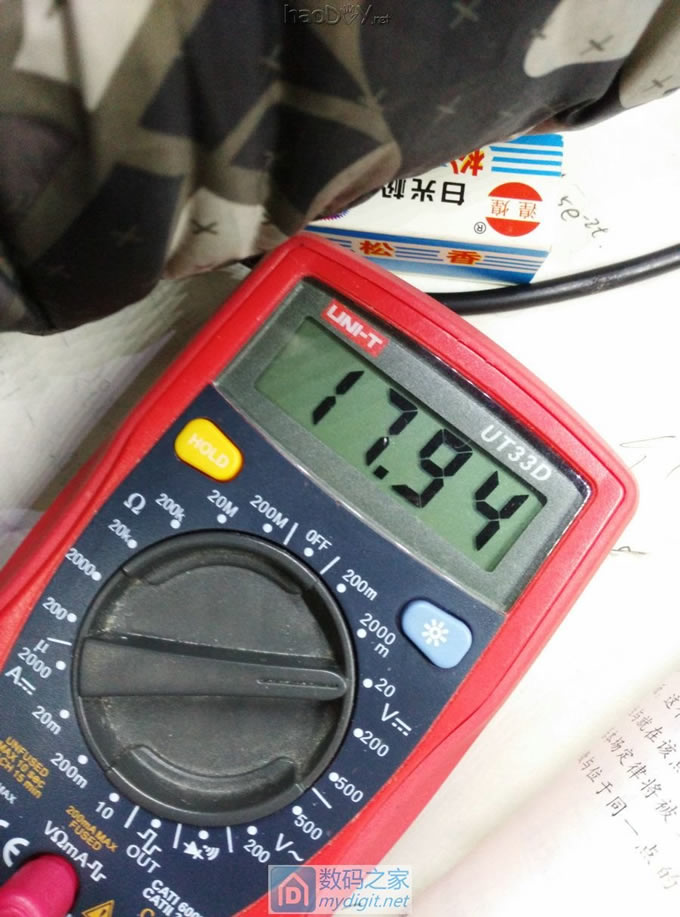

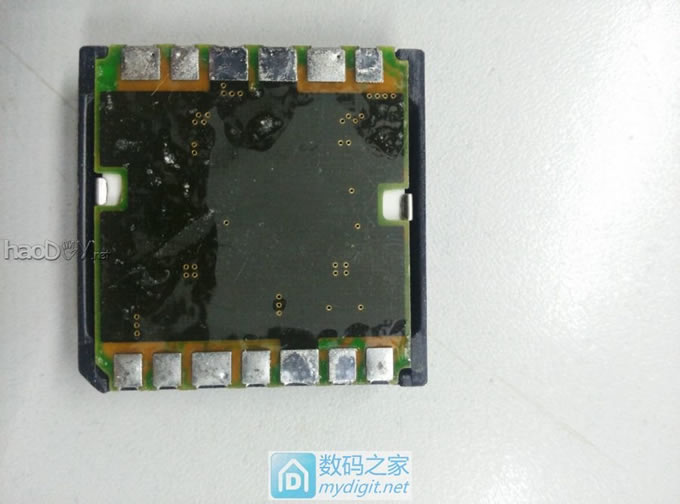

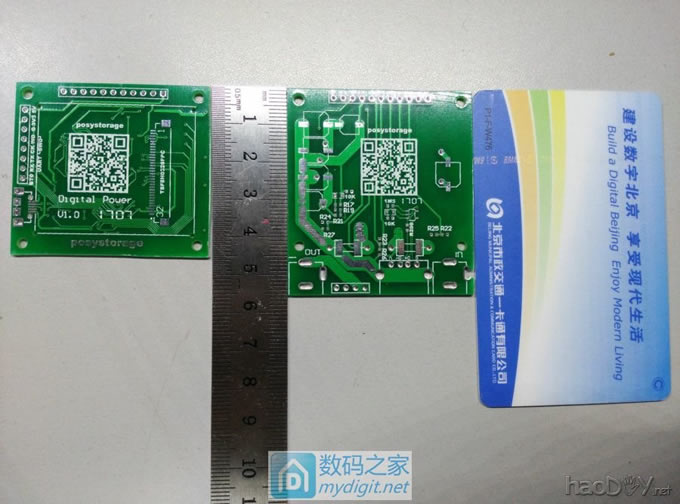

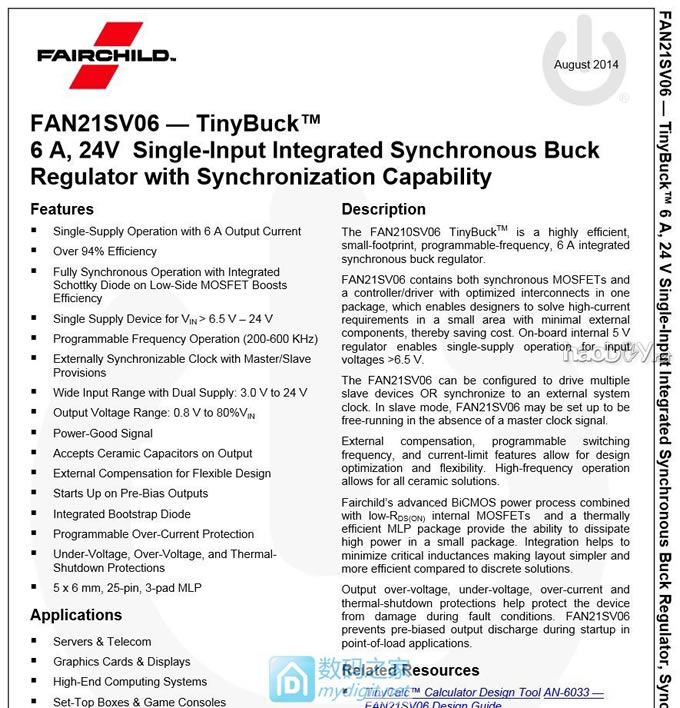

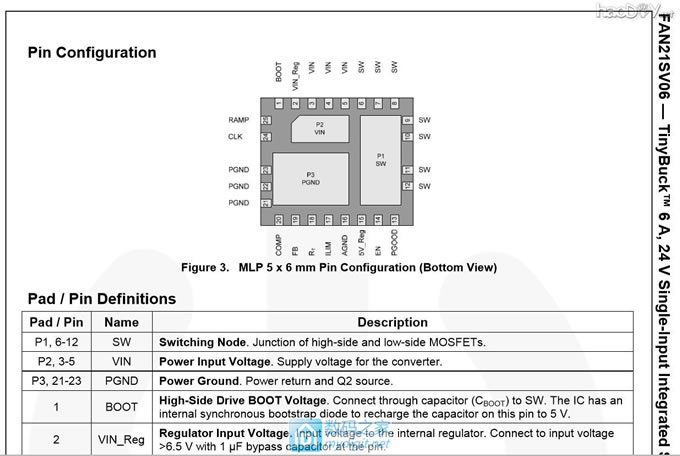

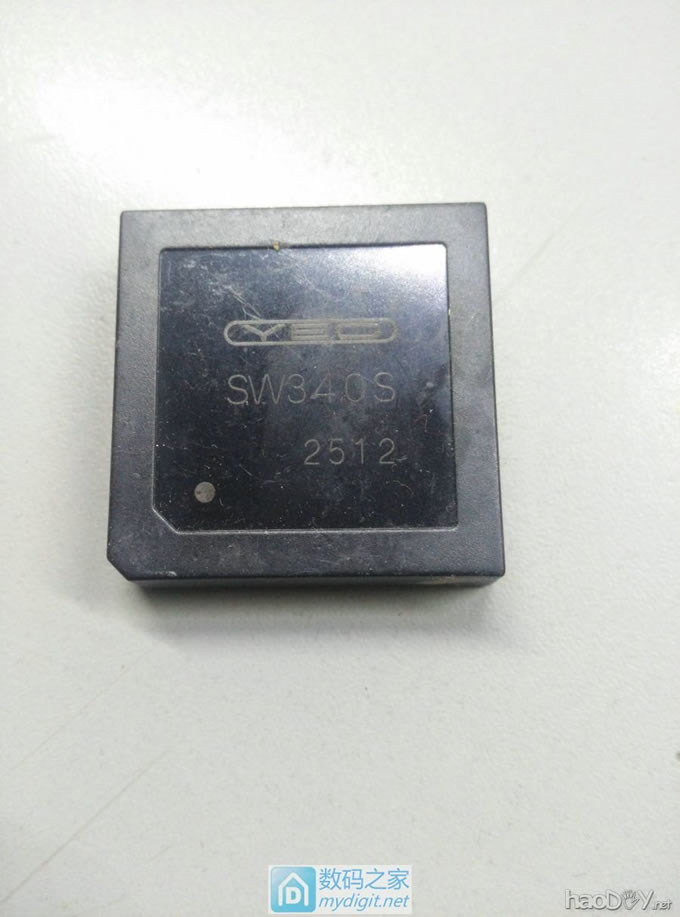

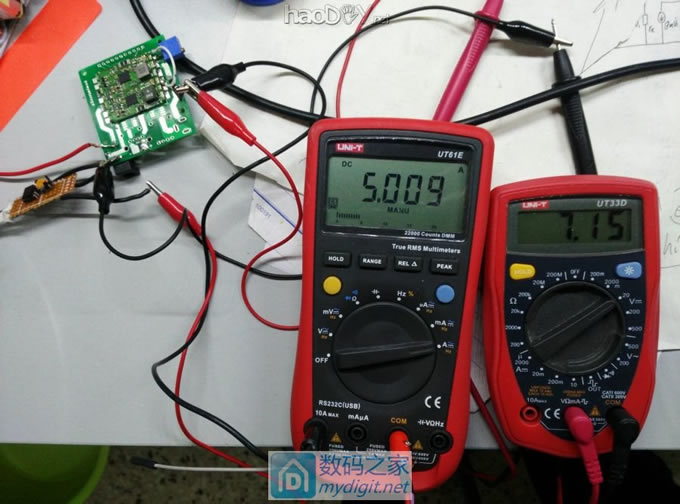

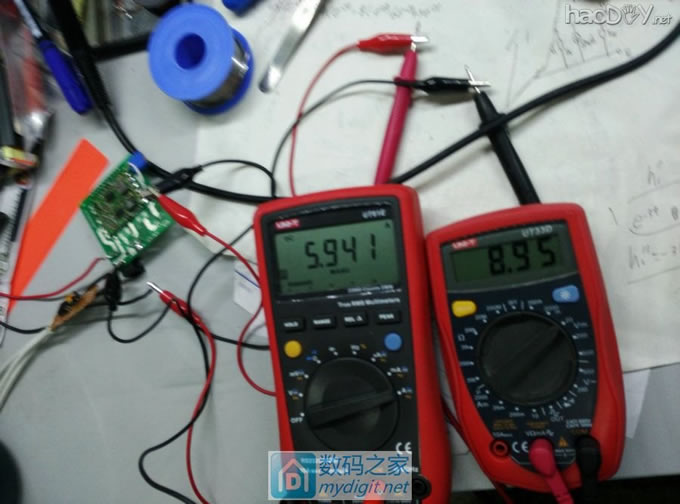

[ 此帖被2545889167在2017-05-05 10:21重新编辑 ] 这次使用的降压模块是某岛国的拆解模块 名字叫SW 340 正面  背面  拆开  使用的芯片是仙童家的FAN21SV06 24V6A降压芯片，双路  芯片引脚非常奇葩 没有风枪最好就不要拆下来玩了  典型应用图  效率（仅供参考）  19.5V输入是能调整到的最高输出  带载测试，在19.5V输入下测试 输出5V时 空载  带载3A（测量了100毫欧取样电阻上的电压）   7.2V输出 空载  3A带载  5A带载 电压基本面不改色  9V  6A 电压依然面不改色  还有11V7A输出的，没拍到图片，因为刚刚接上，简易电子负载的取样电阻（100m欧）瞬间冒烟爆炸（功率4.9W，小贴片实在是耐不住，细点的康铜丝都有点悬），也是醉了。 给大家解释下，为毛测的电压越高，电流反而越测越大 这是mos管的输出特写曲线图  简易电子负载的供电取自被测源，所以，当被测电压较低时，VGS电压不够大（比如5V输入，扣除线阻，取样电阻压降 VGS可能才4V），当VDS到一定的时候，管子饱和到恒流取，达到负载的极限，所以5V时只能测到3A，9V的时候，就能测到6A，原理就是这样 制作过程 当时写界面程序的时候留的两张半成品图   ---------------------------------------分割线----------------------------- 硬件制作过程 先准备好PCB（因为是拼板的，所以要自己切开，略费劲） 正面背面三围   先焊上层板 先焊mc1403基准 4运放6L04（拆自一元pos机）和1117  调整基准放大输出为准确的3.3V (责任编辑：admin) |
