自制35V/3A可调开关稳压电源(LM2576

时间:2013-01-05 16:05来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

LM2576系列是美国国度半导体公司出产的3A电流输出降压开关型集成稳压电路,它内含牢靠频率振荡器(52kHz)和基准稳压器(1.23V),并具有完美的掩护电路,包罗电流限定及热关断电路等,操作该器件只需少少的外围器件便可组成高效稳压电路。LM2576系列包罗 LM2576(最高输入电压40V)及LM2576HV(最高输入电压60V)二个系列。各系列产物均提供有3.3V(-3.3)、5V(-5.0)、 12V(-12)、15V(-15)及可调(-ADJ)等多个电压档次产物。另外,该芯片还提供了事变状态的外部节制引脚。

  LM2576系列开关稳压集成电路的首要特征如下:

最大输出电流:3A;
最高输入电压:LM2576为40V,LM2576HV为60V;
输出电压:3.3V、5V、12V、15V和ADJ(可调)等可选;
振动频率:52kHz;
转换服从:75%~88%(差异电压输出时的服从差异);
节制方法:PWM;
事变温度范畴:-40℃ ~ +125℃
事变模式:低功耗/正常两种模式可外部节制;
事变模式节制:TTL电平兼容;
所需外部元件:仅四个(不行调)或六个(可调);
器件掩护:热关断及电流限定;
封装情势:TO-220或TO-263。

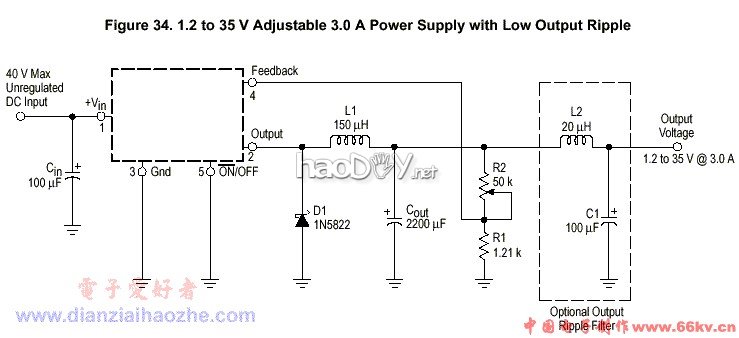

  下面先容用LM2576-ADJ开关型稳压集成电路(型号中带ADJ的为可调电压型,不然为牢靠电压型)制作的1.2~35V稳压电源。

  电路中的R2用来调理输出电压,电路中的电感器因为遭受大电流以是不能用色环的,若有前提可以廉价。



自制35V/3A可调开关稳压电源(LM2576
