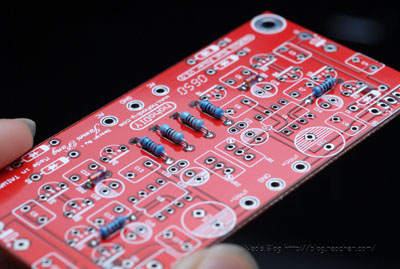

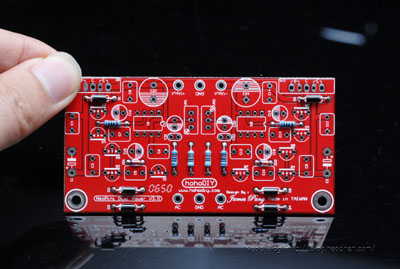

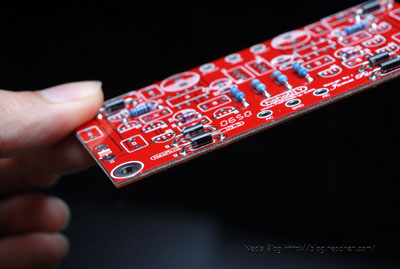

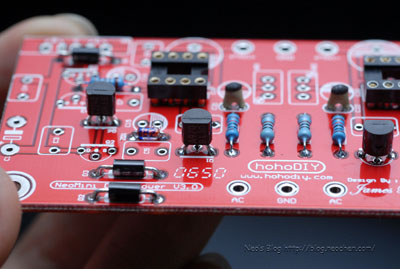

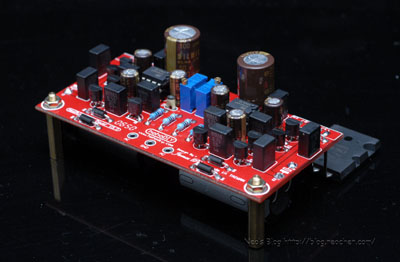

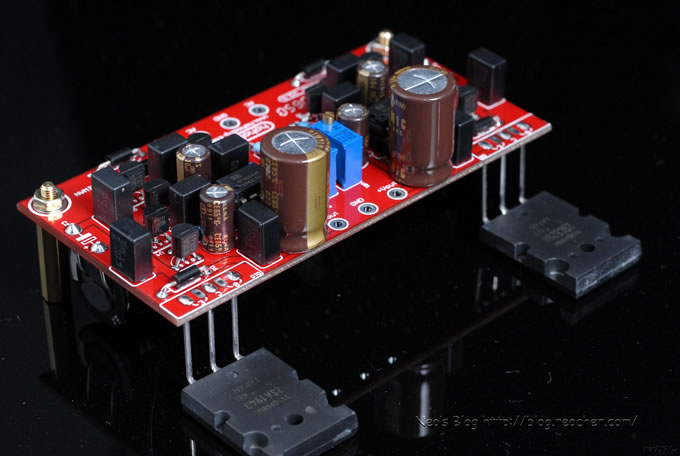

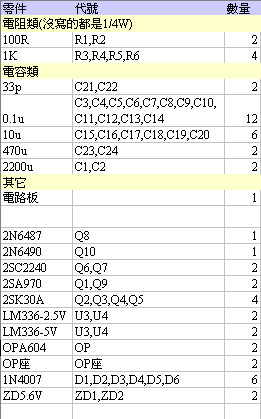

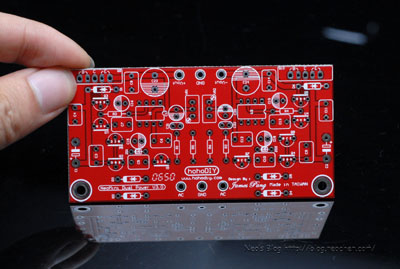

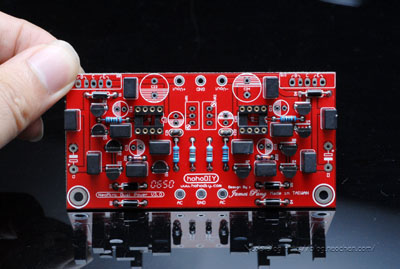

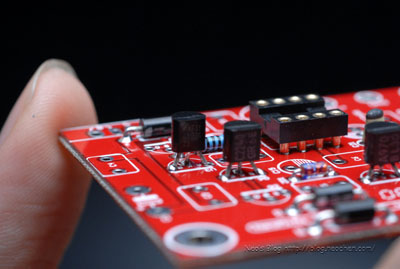

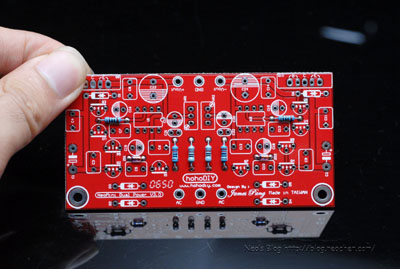

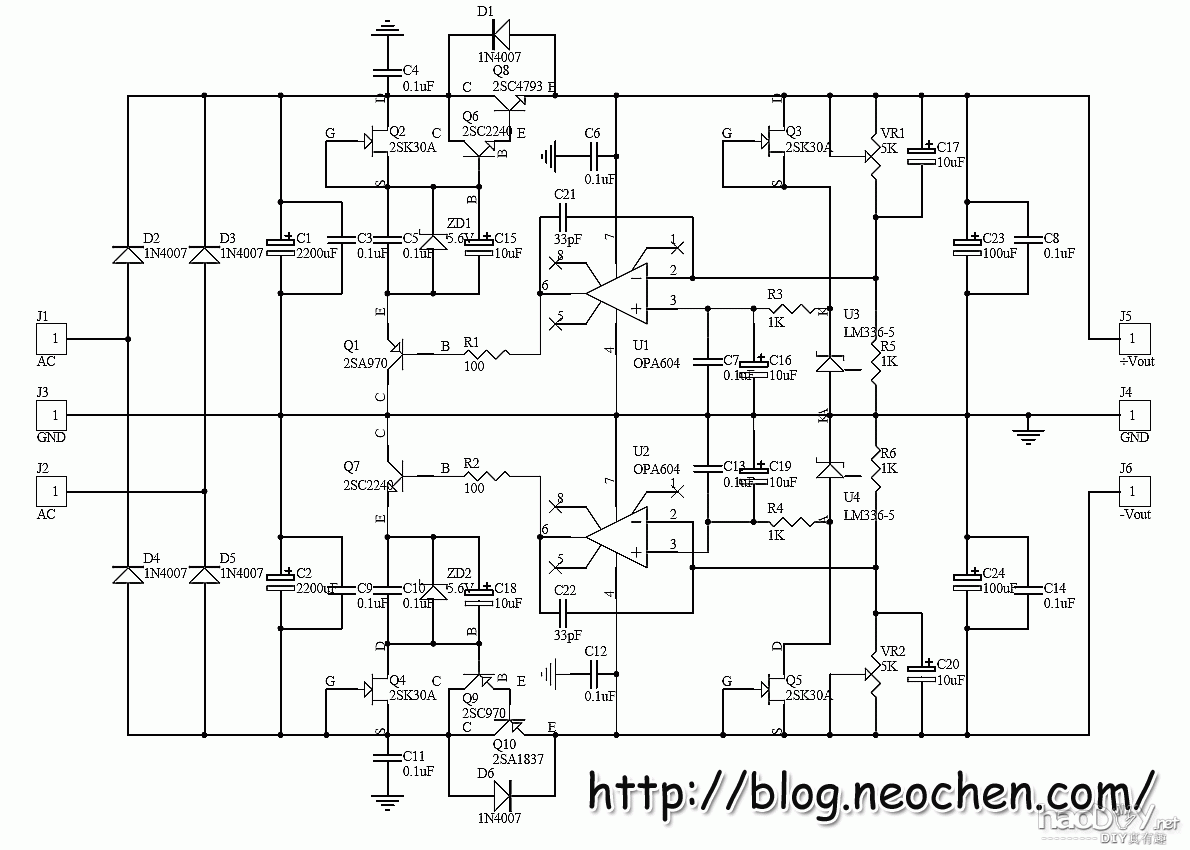

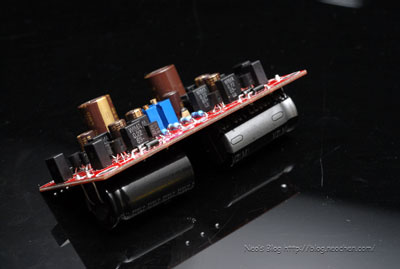

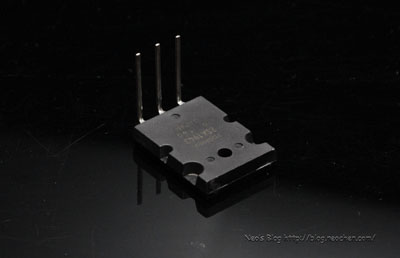

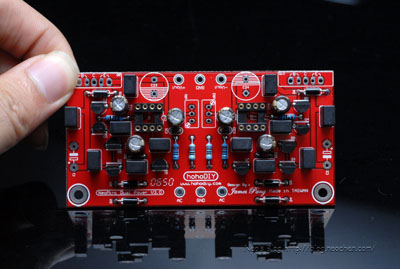

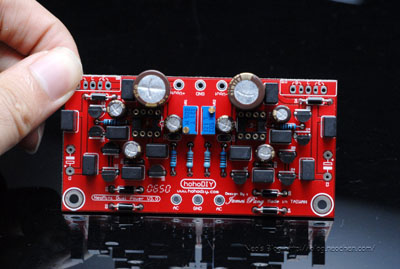

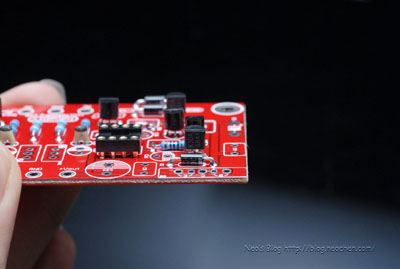

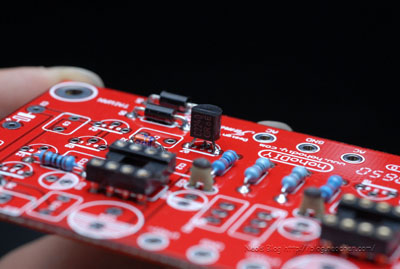

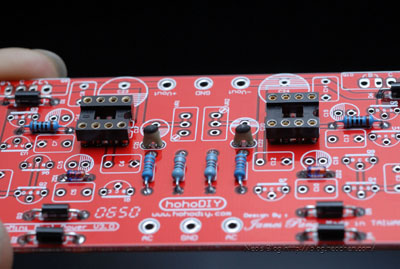

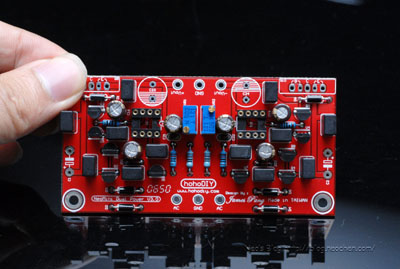

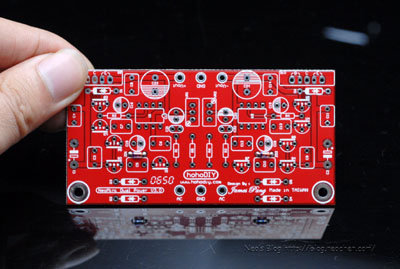

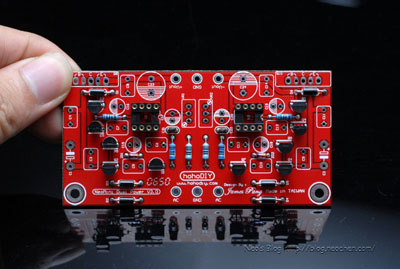

 適用於電壓5V~35V間的前級/耳擴/DAC,對電源越敏感的線路越適合!! 注意:10V~30V與5V~15V的套件僅有一項零件不同 10V~30V的套件使用的是LM336-5V, 5V~15V的套件使用的是LM336-2.5V 開工前注意事項: 往後出品的板子皆直接使用2oz銅箔生產~ 所以遇到大面積焊點~回溫速度不夠的烙鐵可能會導致焊點冷焊~ 電路上電後會呈現"假死"狀態>"< 烙鐵要有70W以上的功率~最好是可調溫度的烙鐵台~ 建議溫度設定在420至450度之間~不過也不能加熱太久~免的熱掛主動元件 此穩壓電路的結構屬於常見的串聯負回授式穩壓~負載晶體為BJT[迷之聲~ 有沒有MOSFET版本的阿??] 誤差放大使用運算放大器~參考電壓使用LM336-5V~視輸出電壓情況可改用 其他的參考電壓元件 電路架構非常的簡潔~這也是使用串聯式穩壓的主要線路~ 對本線路的探討在國內外及書籍上已經到"爛掉"的程度~所以在此就不多贅述 此電路變更負回授電阻比值及更換參考電壓都可以達到調整輸出電壓的要求~ 但有一點要注意~因為OP的電源電壓是直接和輸出電壓連動的~所以穩壓輸出的 電壓不會超過OP的雙電源供應電壓 舉個例子來講~假設OP使用OPA604~其供應電壓達+-24v~換句話說+Vcc或-Vcc 對地電壓不會超過48V 不會超過48V的原因是因為OP本身會有一定的工作電壓擺幅上限[80%~90%飽和電壓]~ 再加上負回授路徑內會產生很多壓降~要多多注意~ 穩壓的輸出入壓差要盡量能在5V以上~免的OP工作不穩定~但壓差太高反而會造成 高電流時的巨大熱量~要注意散熱 好了~廢話不多說了~趕快進入報告主題 零件表  線路圖  首先拿到板子~紅色的一片~煞是精緻~先來張"裸"照~  按照慣例先從矮的零件開始裝起~上面有兩顆Zener~要注意極性~ 零件上有線的那端對準圖形中線比較粗的那端  板子上面的電阻不多~只有6支~將電阻凹成適當距離後按照零件表上的 阻值安裝  如果送錫和烙鐵離開焊點速度抓的好~其銲錫會呈現錐形且光亮~代表 冷焊機率小又美觀 之後會再來一篇焊接技巧報告0.0+s  接著焊上整流二極體~一樣也是6支~一樣要注意極性~  一樣焊成圓錐型~  然後焊上次高的IC腳座~及銀膜電容~  然後就開始焊上主動元件拉!!先從2SC2240下手~  換2SA970上場~  參考電壓LM336-5V也一樣都按照電路板上標示的方向安裝即可 這邊要注意一下, 10V~30V的套件使用的是LM336-5V, 5V~15V的套件使用的是LM336-2.5V  最後焊上2SK30A就OK拉!!  來張到此階段的正面照一張!!  好菜上桌~怎麼能不來點猛食材呢!!灑上滿滿的"黑芝麻"增加香氣~  開始上ELNA 10uF電解小電容~注意有極性~板子上電容圖示畫橫線代表為負極~ 不要裝反囉!!  把藍色的多轉可變電阻給裝上去  裝上輸出電解電容~盡量建議使用大小與圖示相合的電容~因為手邊沒有合適的~ 所以就讓大肚電容出場了>"<  前幾篇文章有提到的小工具~這時派上用場拉!!來看使用前的照片  用~~力~~夾~~緊~~兩手中指緊貼於褲子縫線~五指伸直併攏!!阿~想太多了  您看看~您看看~有受過訓練的果然不一樣=.=+  把IC依照方向插上去後~就可以焊上大煙囪拉!! 記得注意極性就是了~不然上電後不是噴漿就是火山爆發~ 小弟有過被電容鋁殼打到額頭過的經驗~腫了好幾天QQ"  先裝上2支2cm的銅柱~ 孔武有力的哥倆好!!2SC5200 & 2SA1943  先對晶體做折腳加工~這次的裝機報告是將板子做成水平狀的~如果要將板子 垂直起來~則可以省略此步驟  趕緊焊上那兩位孔武有力的哥倆準備收工!! 板子上規劃兩種功率晶體的孔位~視情況使用合適的晶體喔!! 注意晶體定義是否和板子上的相同~  輸出的電壓調整只要直接調那顆藍色的SVR即可!! (责任编辑：admin) |
