制作MC34063A稳压电路

时间:2013-01-05 16:12来源:网络 作者:网络整理 点击:
免费提供各种电子制作文章、资料、图纸

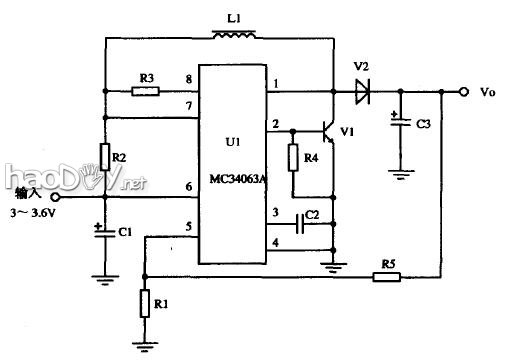

便携式电子产物由电池供电,其事变电压一样平常为3.3-6V,为担保电路事变的不变性,每每必要稳压电源。图1电路是一种合用于便携式电子产物的稳压电源。该电源用3节电池(镍镉、镍氢充电电池或碱性电池)可输出5V电压,纵然电池电压降到3V,输出电流也大于300mA;若回收4节镍镉或镍氢电池,则输出电流可达400mA。此电路具有以下特点:输出精度高(可达±0.04V);电路简朴,外围元件少;电路转换服从高(可达74%阁下);可以输出5-12V恣意设定的电压。

在图1中,U1为MC34063ADC/DC调动器,它是一种8脚DIP封装或贴片式SO封装器件。R2为限流电阻(R2上最大降压为0.3V)。R3是内部驱动三极管的集电极电阻,用以低落内部三极管的饱和压降。C2为振荡器按时电容。V2为断绝二极管。L1为储能元件。C1、C3为输入、输出电容。R5、R1组因素压器,它检测输出电压并反馈到内部较量器反相输入端,使输出电压不变。



制作MC34063A稳压电路



元器件选择

在图1中,U1选用MC34063ADC/DC调动器;为担保U1内部开关管不外流,应公道选取R2限流电阻,一样平常取0.22Ω线绕电阻器(或水泥电阻器);组因素压电路,一样平常取R1为2kΩ,R5为6.3kΩ,均为金属膜电阻器;R3选用100Ω,RTX-1/4W电阻器;选用100uH直流电阻小于0.3Ω电流大于2A的电感;C2一样平常在470-1500pF范畴内取值,当取1000pF时,振荡器频率为33kHz阁下;输入电容C1取100uF、输出电容C3取330-470uF,CD11-16V优质电解电容器;V1选用中频开关管BV206;V2选用肖特基二极管,事变电流大于1.5A。

电路组装与调试

按图所示的电路布局计划印制电路板时,应思量其他供电电路的元器件数目,并一路制作在统一板子上。在组装时应留意以下几点:

1、该电源根基电路输出电流可达450mA,对付图1中的电路,如去掉V1、R4元件,但U1的2脚应接地;

2、电源输出电压中稀有百毫伏纹波电压,纹波电压与输出电容C3的容量及其等效串联电阻巨细有关,假如但愿减小输出纹波电压,最好增进一级滤波电路(可用LCπ型滤波器)

3、若要求输出电压为3.3V,则必要在输出电路中串接一只肖特基二极管,而且改变R5、R1的阻值,使输出为3.3V;

4、只要改变分压器电阻R5与R1的比值,即可输出各类差异的电压,但要求输出较高的电压时(如12V或15V),则应增进输入电压,不然输出电流较大时,电池寿命较短。当输入,输出电压及输出电流改变时,电路中的参数也要作响应的调解。
