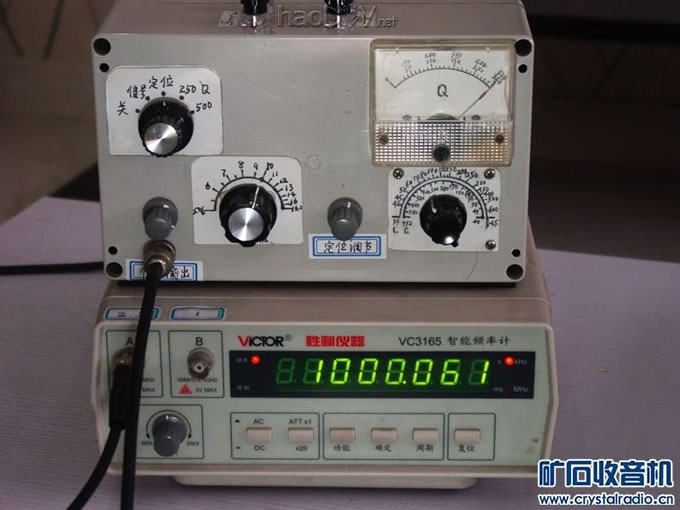

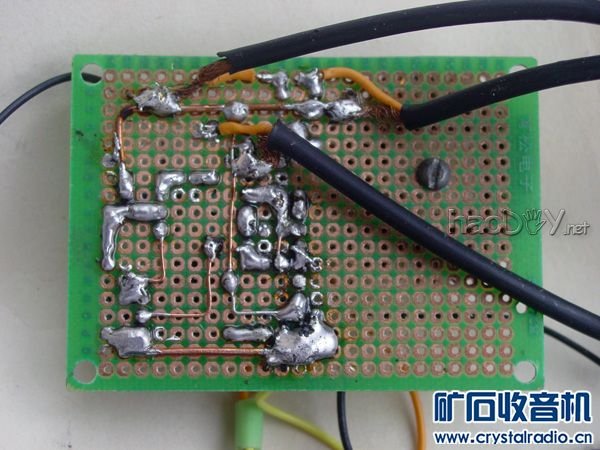

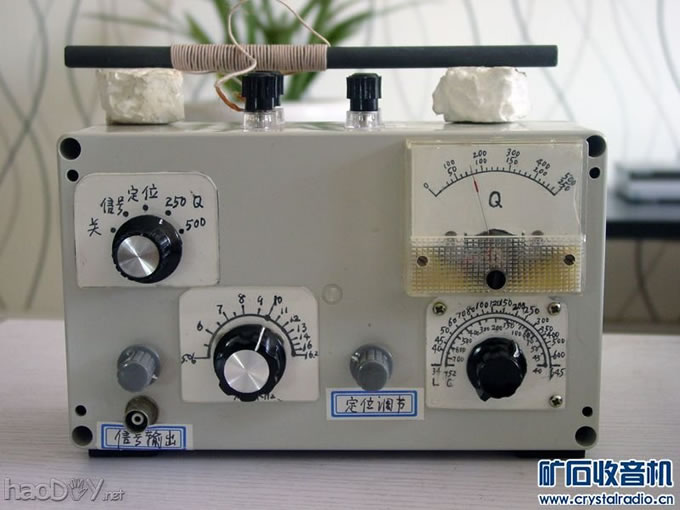

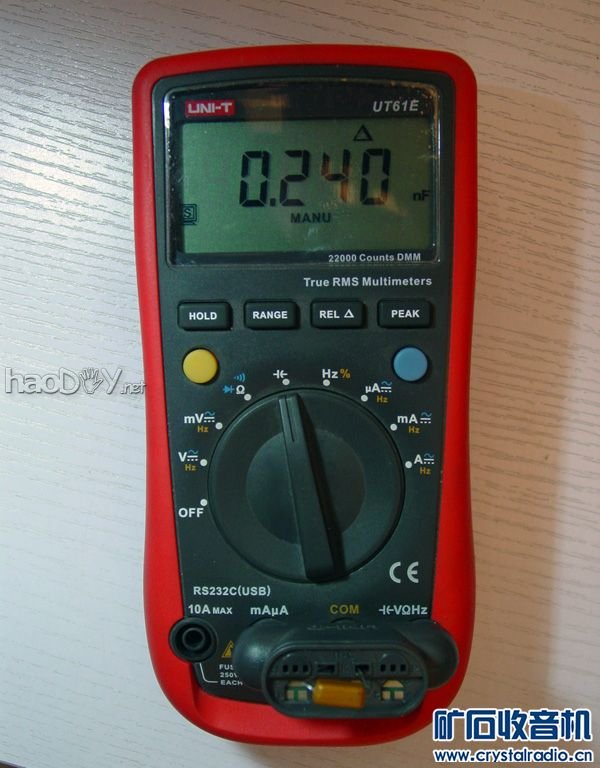

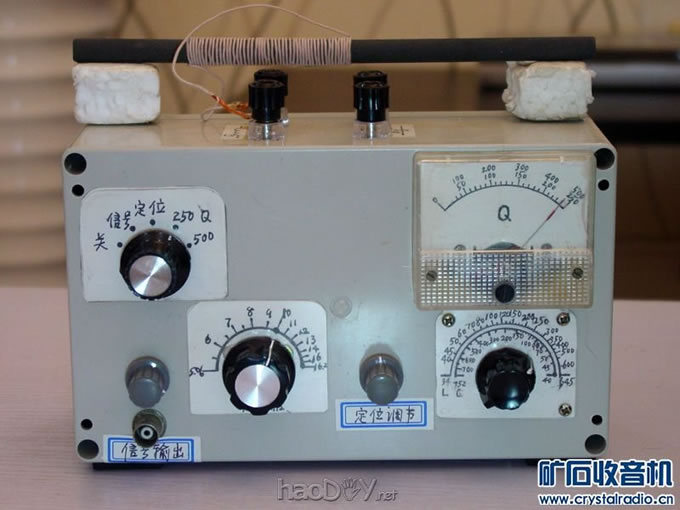

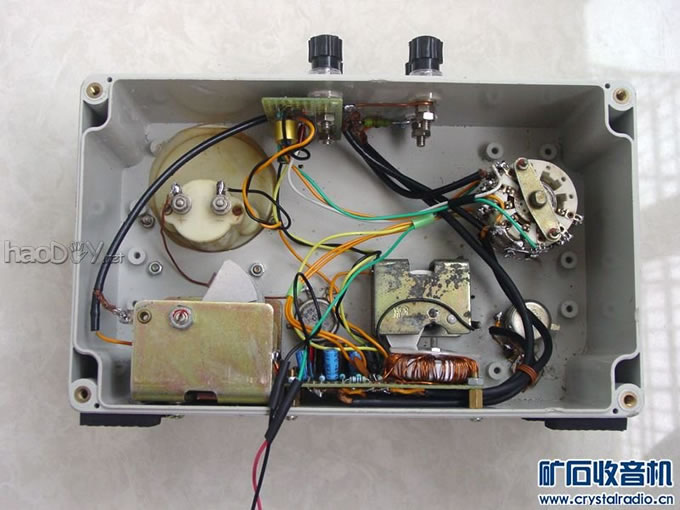

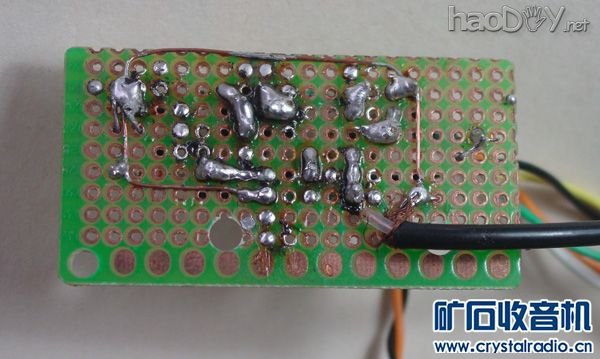

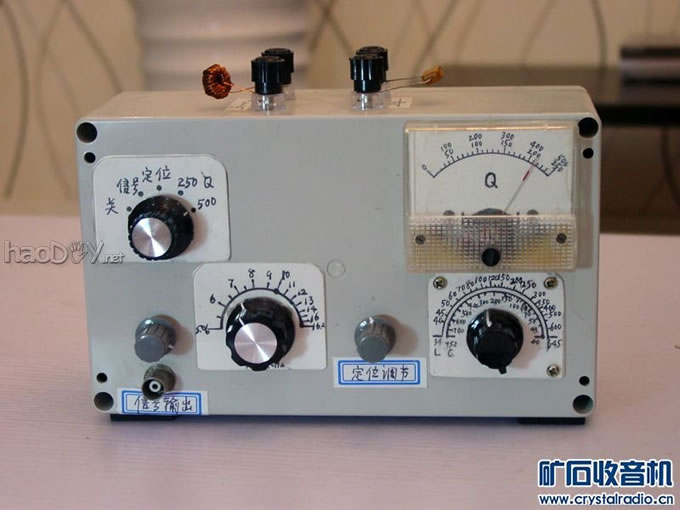

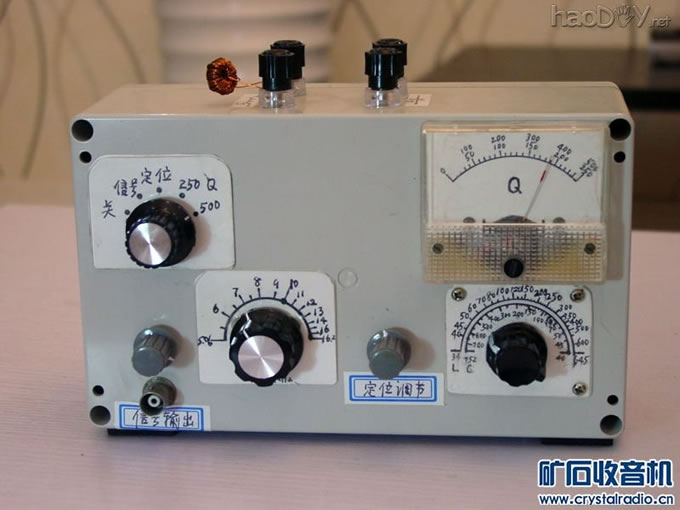

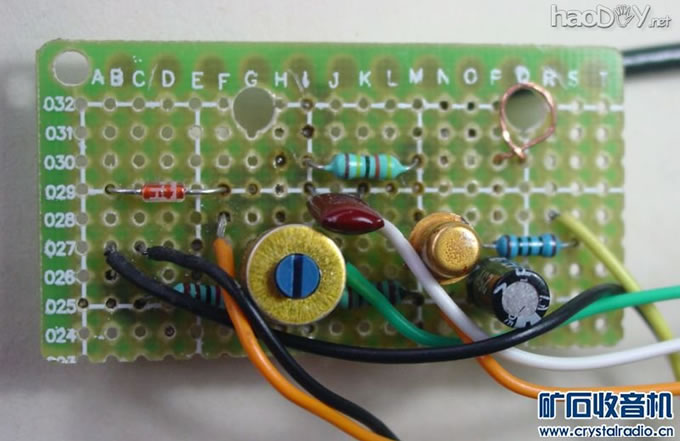

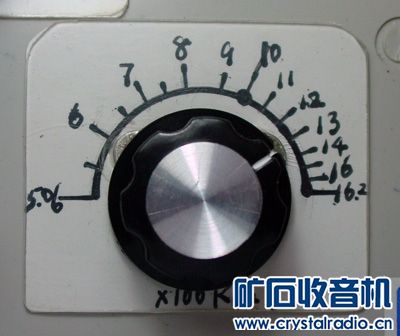

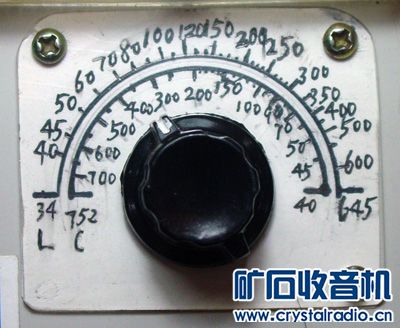

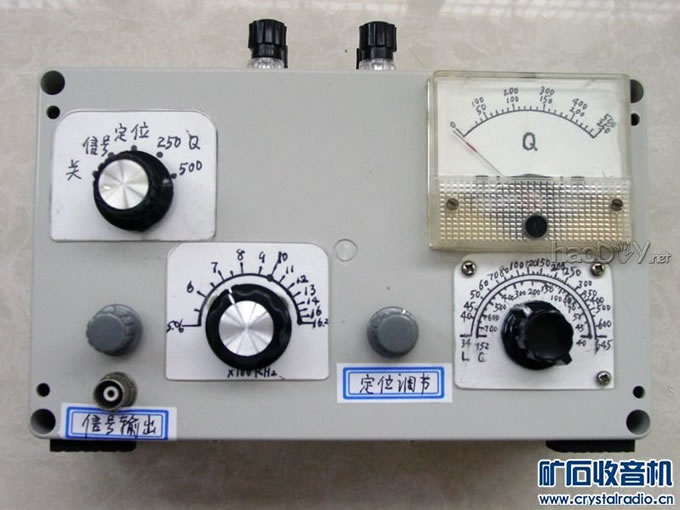

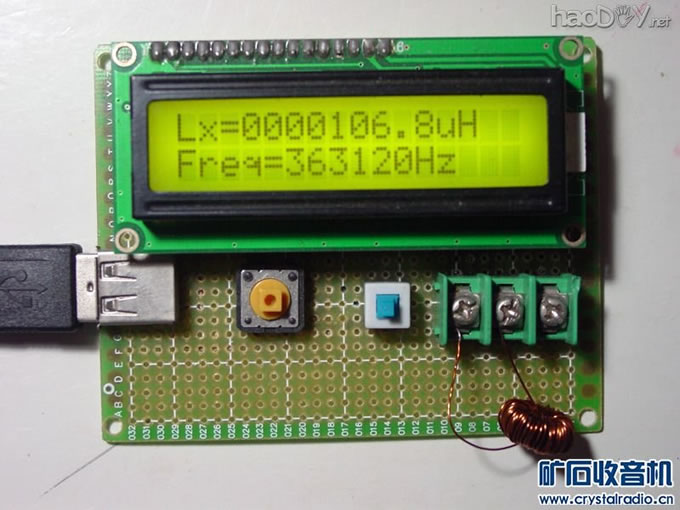

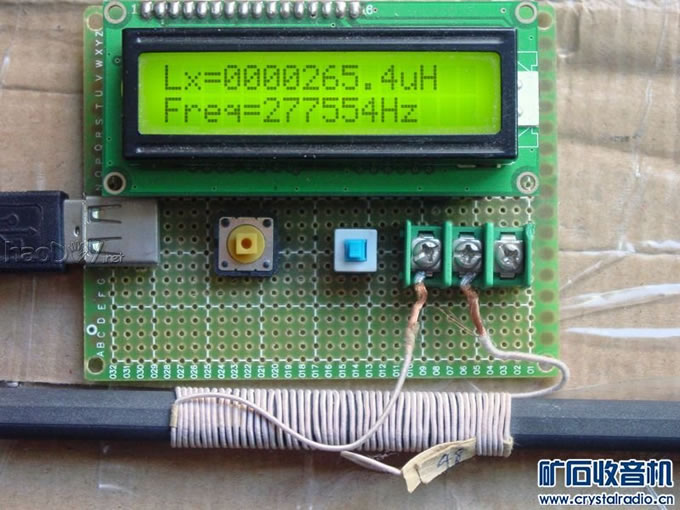

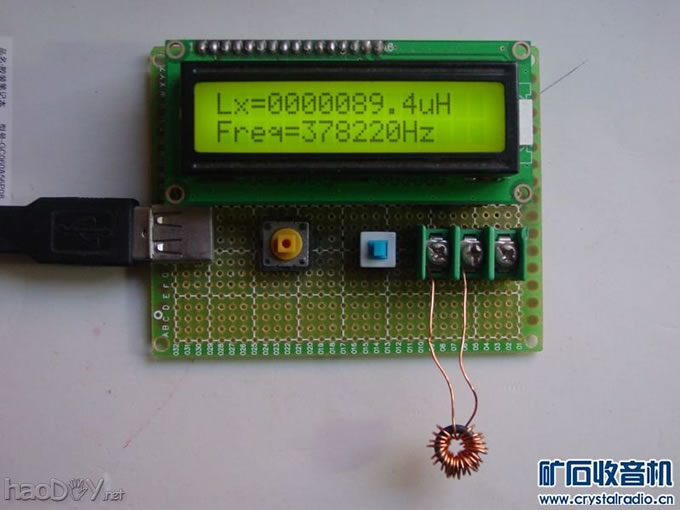

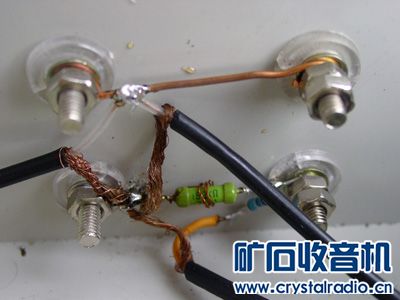

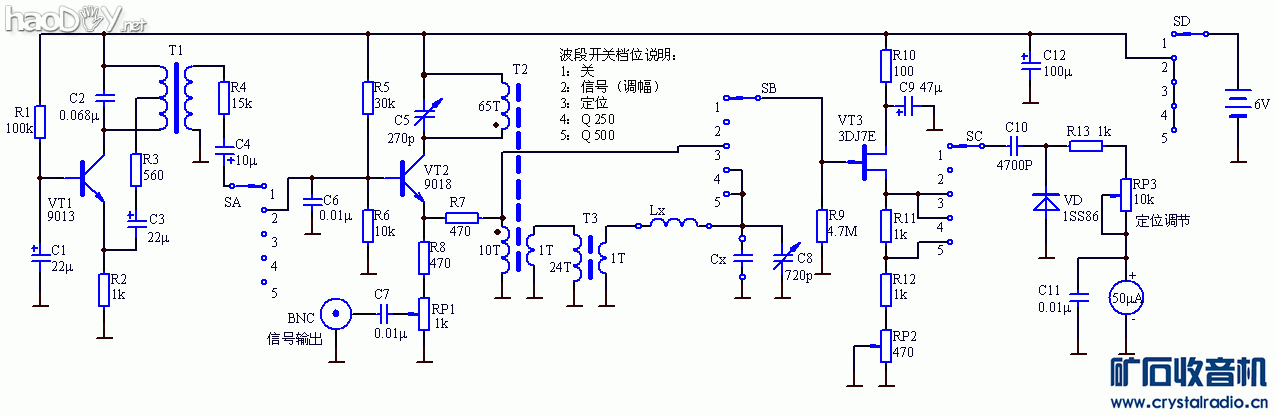

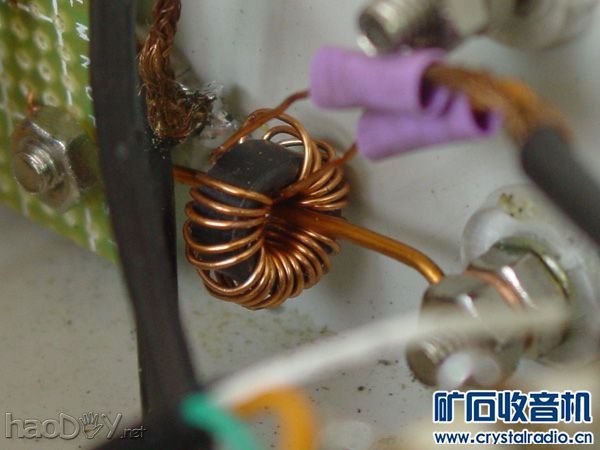

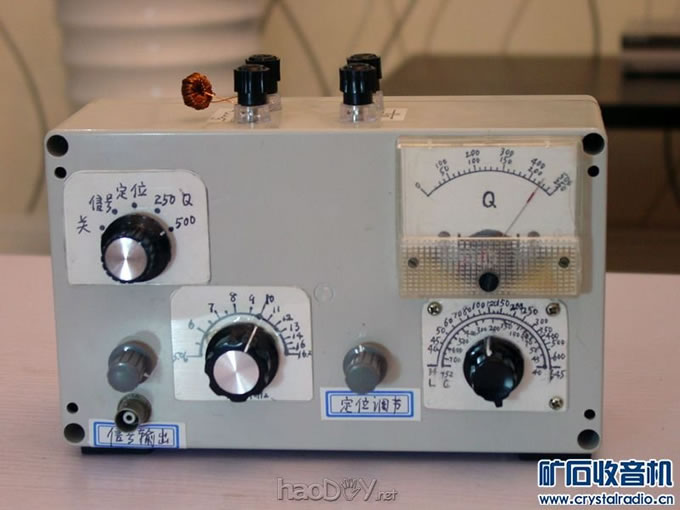

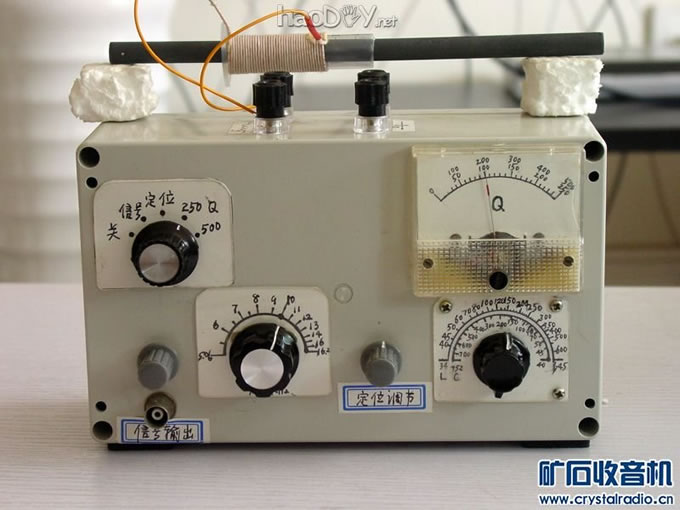

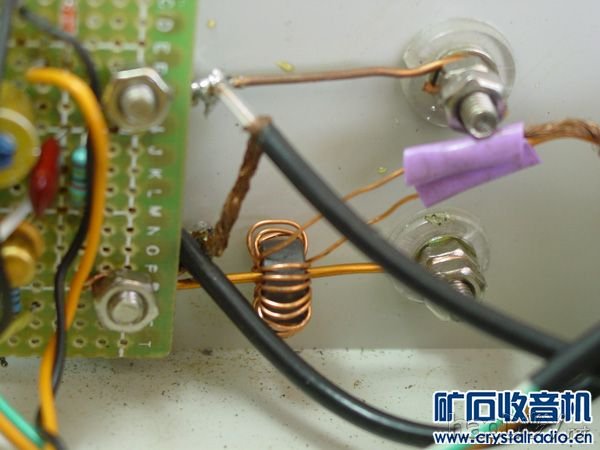

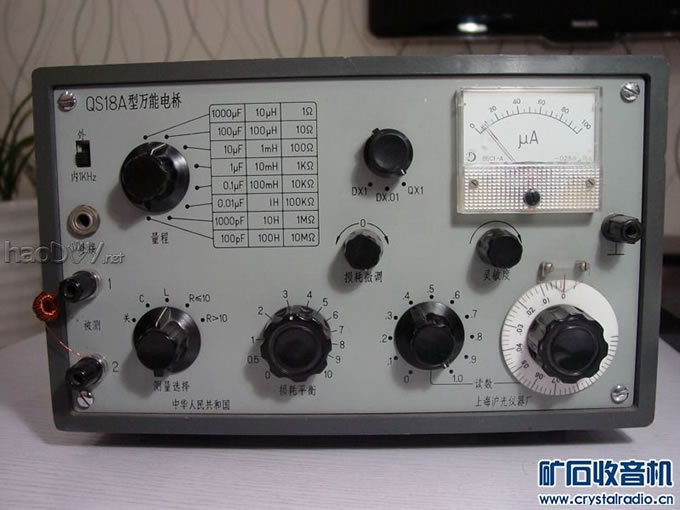

 2、放大整流电路板   3、内部结构   4、仪器面板  四、调试 1、信号源部分调试 先试调音频振荡电路，音频变压器有抽头的绕组和C2组成的并联谐振电路确定振荡频率，我用的变压器对应绕组的电感量为600mH，因此当C用0.068μF振荡约为800Hz，音频频率的高低对仪器的使用影响不大，只要自己听着舒服就行，可用耳机接在T1的次级试听，当音调偏高时增加C2的容量，反之减小容量。 高频振荡电路主要是调试振荡频率覆盖范围和刻度盘标注。 高频振荡由T2初级绕组（65T）和可变电容C5的容量确定，调试时将波段开关置于3挡，将C5调到最大，用频率计接信号输出端看一下频率是否为500KHz左右，如果偏较大可适当增加初级绕组的圈数。 接下来对C5的刻度进行标定，用频率即可完成。  C5刻度面板  如果没有频率计，可将波段开关置于2挡，用调谐指示比较准确的收音机（如数字调谐收音机）靠近仪器附近收听，也可以完成上述调试，具体过程不再详述。 改变R4的阻值可改变高频信号的调制系数，调制系数取30%左右比较合适，没有示波器时可以不用细调，可用中波收音机收听判断一下，收音机声音偏小说明调制度低，应减小R5的阻值，收音声音偏大并有明显的失真说明调制度偏高，应增大R4的阻值。 2、放大电路部分调试 先进行可变电容C8刻度的绘制，分两步进行： 1）标注C刻度，用一个数字电容表或数字万用表的电容接在C8的两端（这时不能接Lx），由小到大调节C8，根据电容表的读数标注起始值和关键值所对应的点。 2）标注L刻度，由于测量电感时是利用谐振的原理测量，频率固定为1000KHz，调节C8使LC串联电路谐振（电流表计数最大）即可测量电感L的值，每一个电感值都对应一个确定的电容值，即刻度盘上这个电容值所对应的位置就是该电感的值，因此可通过谐振频率计算公式计算标注L刻度。 下面是我根据要标注刻度的电感值计算出的对应的电容(谐振频率1000KHz)，根据这些电容值找到相应的点就可以标注L刻度了。 L（μH） C（pF） 34 752 （注：电感的最大值645和最小值34的对应点反过来计算的得到的，即由电容值求得电感，其余各点均由电感值求得电容值） 40 633 45 574 50 507 60 431 70 369 80 323 90 287 100 253 120 215 150 167 170 152 200 127 250 101 300 84.4 350 72.4 400 63.3 450 57.4 500 50.7 550 47.0 600 42.2 645 40 下面是绘制好的刻度盘。  接下来对Q表500挡的分压系数进行校准，由于表头的分流作用，由两1k电阻R11、R12组成的分压系数并不是1/2，而是小于1/2，因此要增加一个可变电阻RP2进行校准。方法是找一个已测定Q值接近500的电感用500挡测量，调节RP2使表头指向相同的值即可。如果没有这样的条件，也可以先用250挡测量一个Q值接近250的电感，再转到500挡，调节RP2使500挡测量值和250挡一样，这样分压系数就调好了 五、使用 1、信号源使用 一般情况下使用调幅波，使用时将波段开关调到挡位2。 矿石机除了无天线（如大环线圈）的外都有天线输入端，调试矿石机时可将输出信号通过一只100pF的电容耦合到天线输入端，仪器地线和矿石机地也接通。这个信号源可以用测试矿石机的频率覆盖范围、灵敏度、选择性，也可对检波二极管和耳机的性能进行比较，这比用收听电台来测试要方便和稳定。 2、Q表使用 测量线圈的Q值时，如果不需要测量电感量，可自己根据需要选择测试频率，比如被测电感电感量偏大（比如1mH），当测试频率取1000KHz时不在C8的调节范围内，这时可适当降低测试频率以满足要求；反之当电感量偏小时提高测试频率。 测量时先将波段开关调到3挡，调节定位调节电位器使电流表刚好满挡指示（即表针指向250），然后再调到相应Q表挡位进行测量。 测量实例： 200cm中波磁棒绕多股纱包线的48T线圈测得Q值为240，电感量计数为350mH。  3、测量电感 测量电感是测量Q值时顺便从C8刻度盘计数，因为刻度盘L刻度是根据1000KHz计算的，所以测试频率一定要用1000KHz。 测量实例： 一个Φ10高频磁环绕60T的线圈测得Q值为420，电感量约为110μH。  这个电感用我自制的数字LC表测量值是106.8μH，用万用电桥测量量是100μH。说明这个Q表测量电感的精度还是可以接受的。   前面的1~3楼因为超过48小时不能编辑追回内容了，所以继续跟贴补充内容。 五、使用 1、信号源使用 2、Q表使用 3、测量电感 （前面已讲，见3楼） 4、测量电容 测量电容采取求差值的方法。 首先选一个固定电感接Lx处，调节主调查电容C8使电表读数最大，测量时选择合适的测试频率，尽量使C8读数大点，这样可增加电容的测量范围。 下面以测一个云母电容为例说明。 先不接测量电容Cx，调节C8使用电表读数最大，电容C8刻度盘读数约为500。  再接上测量电容Cx，调节C8使用电表读数最大，电容C8刻度盘读数约为250多点。  两次读数的差值就是被测电容的容量，因此被测电容的容量略大于240pF。 这个电容电容标注值已看不清了，用数字万用表测了一下，电容量是240pF。  由于测量电感和电容都是从刻度盘读数，比较难读到精确的值，所以用Q表测量电感和电容不能追求太高的精度 根据xjw01老师的建议，为了减少分压电阻残留电感的影响，25：1的分压电阻电路改成25：1的磁环高频变压器（为了补偿损耗，传输比实取24：1），修改后的电路如下，上次电路中漏画了VT2的下偏流电阻这次也补上了。对于xjw01老师帮助我分析、测量残留电感，并把制作经验无保留地告诉我再次表示感谢。  T3是用镍锌磁环 （10 X6 X5MM）绕制的，经绕制发现其导磁率远大于100，24T电感量就达到了89μH。去问商家，说导磁率是700，不知道怎么这样高，比中波锰锌磁棒还高。  T3初级绕24T，次级1T用一根铜钱穿过磁环即可，其结构和安装位置见下图。   现在测量前面的磁棒线圈Q为80，看来前面确实残留电感的存在使测量值偏高了，但这次又感觉有点偏低，可能跟后面二极管的非线性特征有关，下一阶段再想办法解决这一问题。  线圈的电感量读数也和LC表测量结果很接近了。  磁棒线圈用针管绕制，Q值为100，略有增加。  (责任编辑：admin) |
