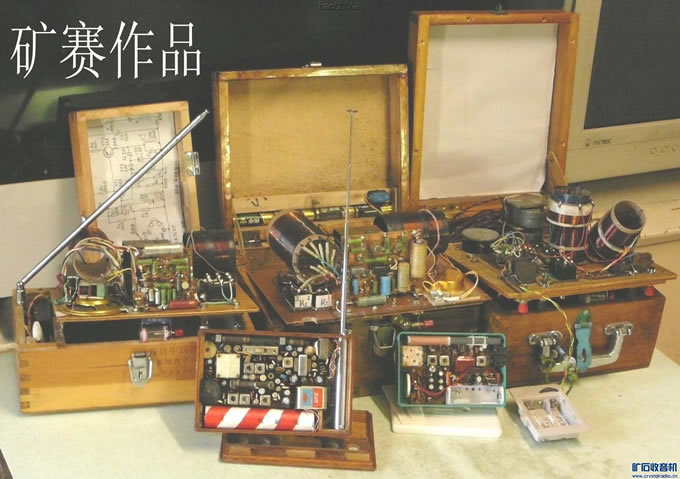

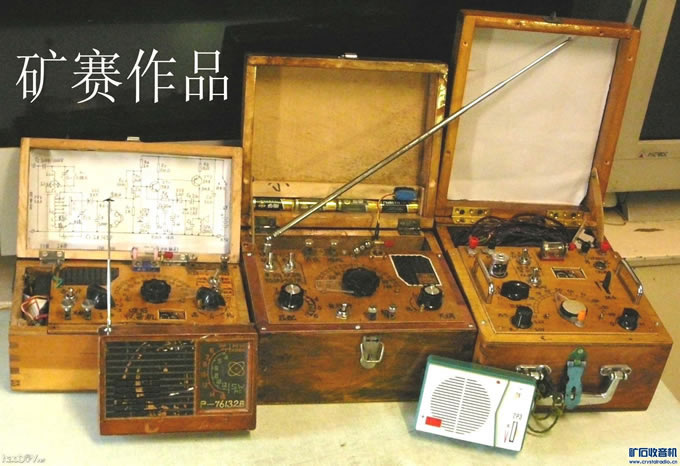

参赛“跃进牌矿石收音机” 虽然自以为不错的作品，连续两届参加“矿石收音机论坛DIY大赛”均名落孙山，复赛也未进。然痴迷 矿机之贼心不死，现将参赛新作“跃进牌矿石收音机”介绍给各位坛友。 之所以称为“跃进牌矿石收音机”，是因为翻找旧零件时发现了一个产自上世纪“大跃进年代”的“跃 进牌”火柴盒。那个火热年代的诸多场景不由得浮现心头：“要让高山低头，要让江河倒流”、“人有多大 胆，地有多大产”之类的豪言壮语，布满神州大地的小高炉、小平炉、炒钢炉，报纸频发的亩产几十万斤粮 食的高产卫星田，壁画上的像是割掉鼻子的大象般的肥猪……以及人们对“楼上楼下，电灯电话，吃喝面包 牛奶，上班开关电钮”的生活向往。还有那之后延续近二十年的刻骨铭心的饥饿成为常态的的感觉。 本人就是在那个时兴矿石收音机的年代，十来岁时，由攒矿石机开始成为“业余无线电爱好者”，延续 至今，故将此次参赛矿机命名为“跃进牌”。图1为改绘而成的“跃进牌”矿石收音机图标。 今日重拾矿石收音机，即是为怀旧，回味那个因匮乏而自力更生的多彩年代，也是为验证或实现当年 未能实现的

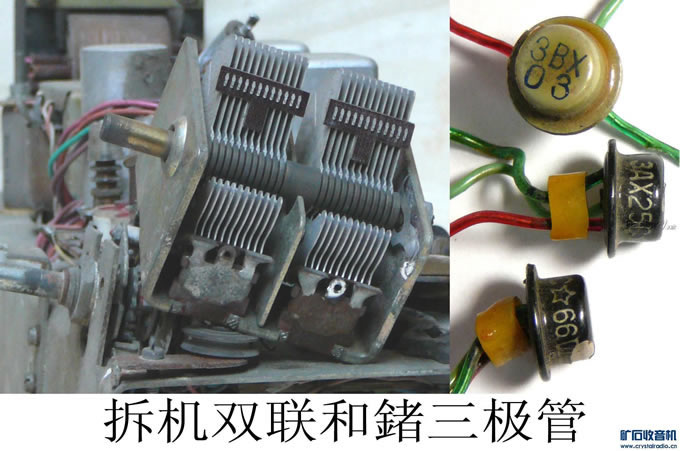

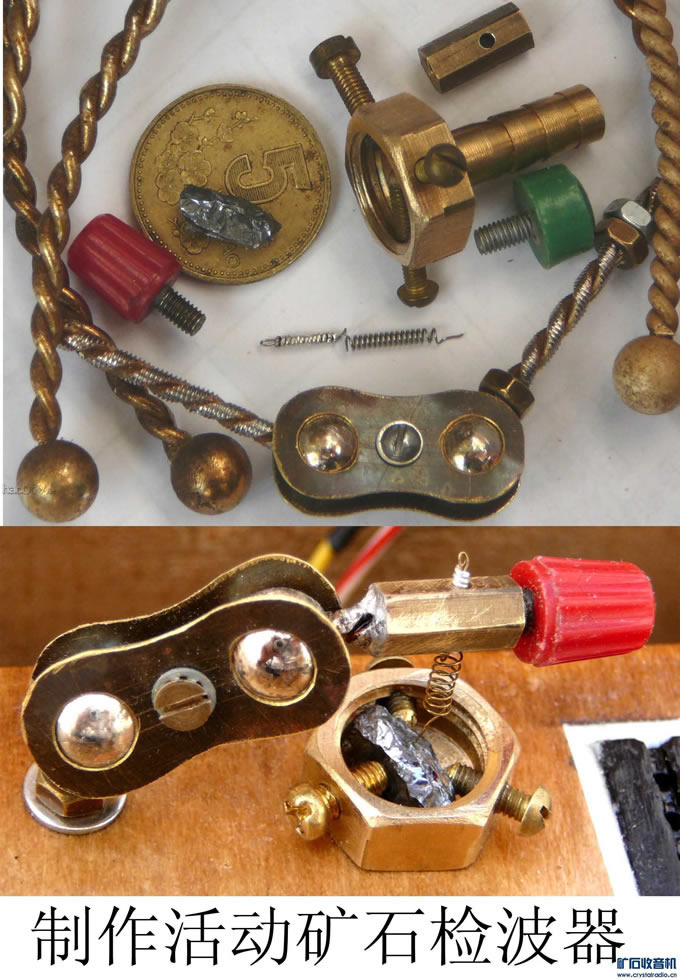

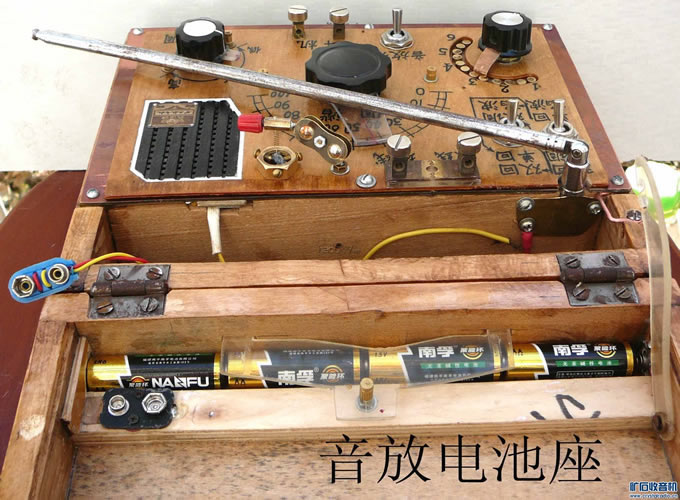

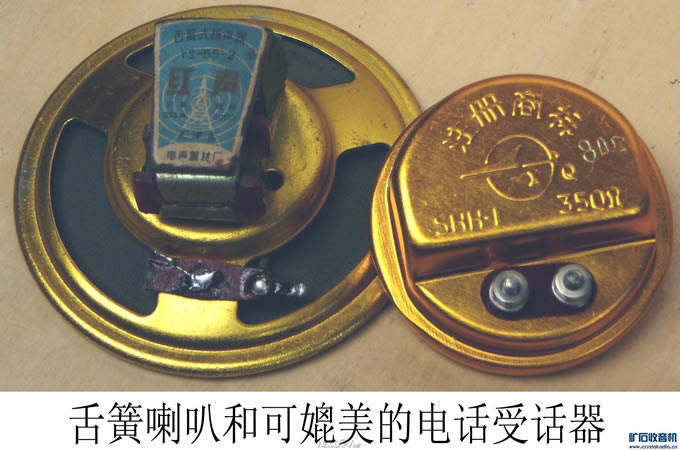

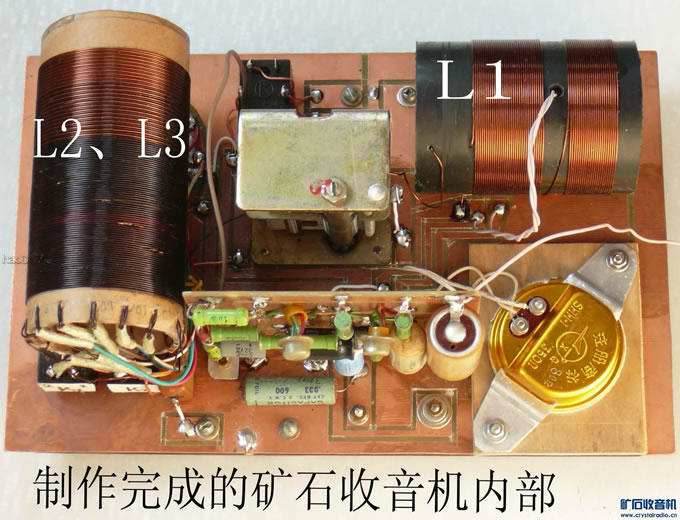

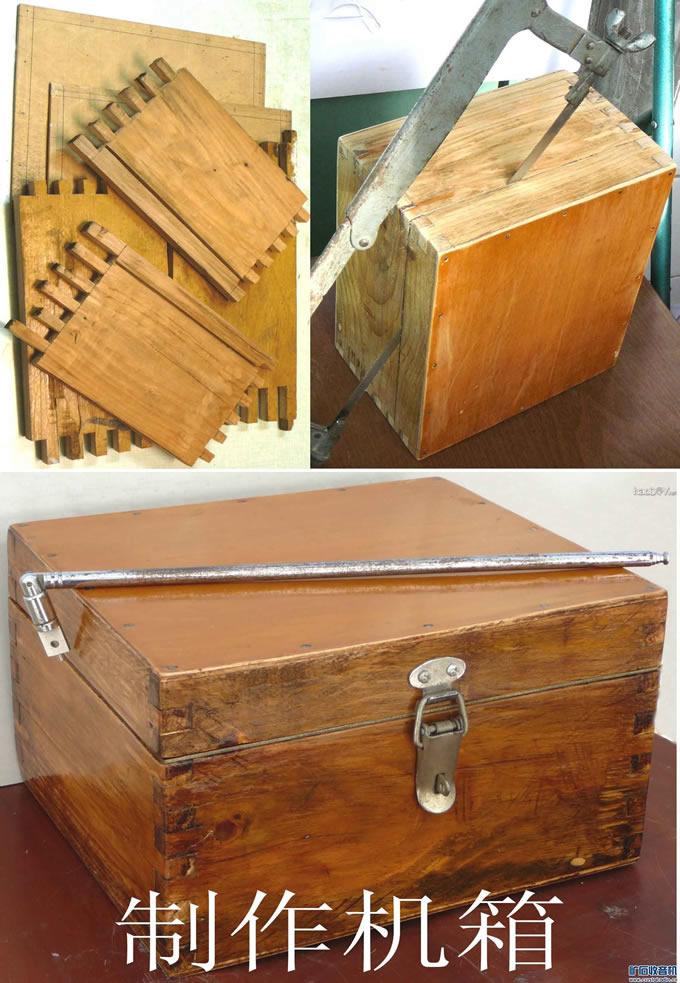

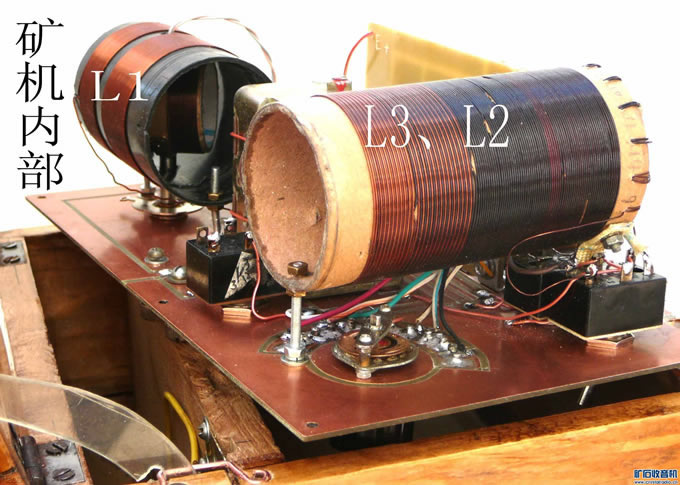

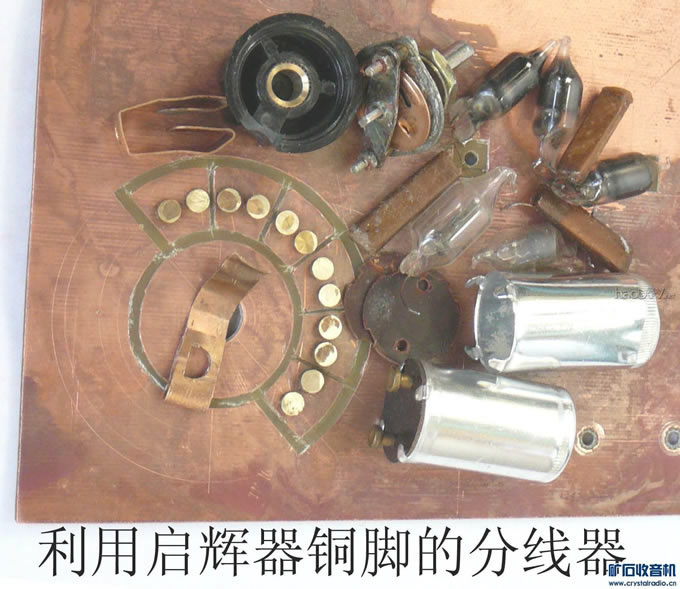

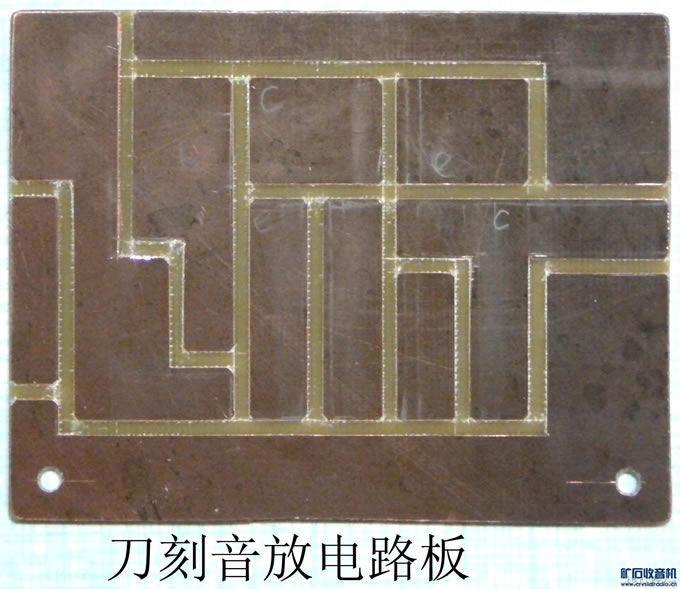

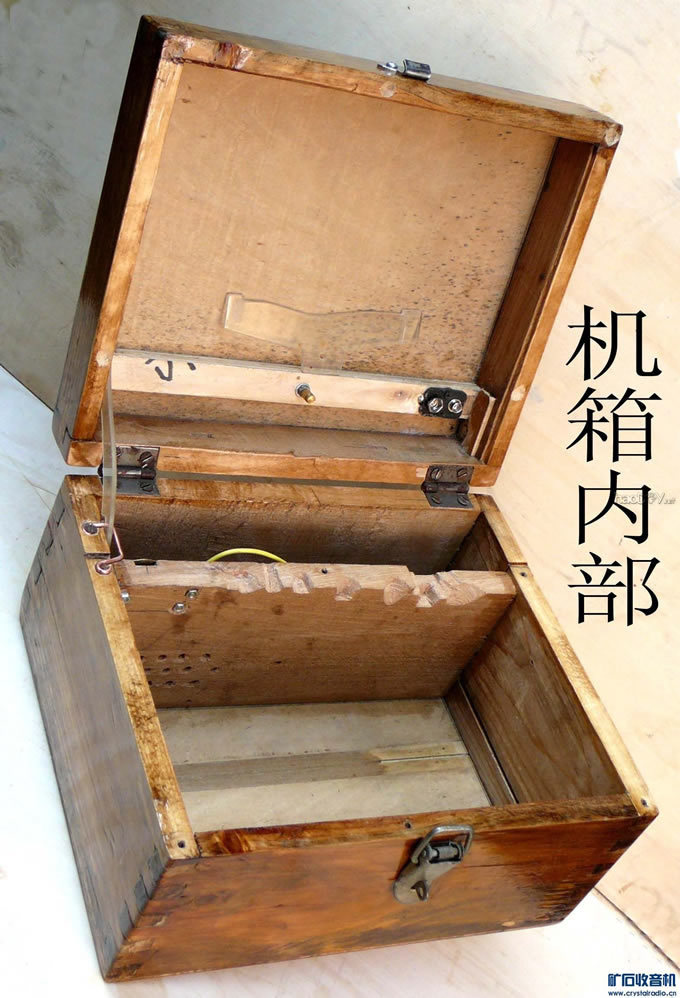

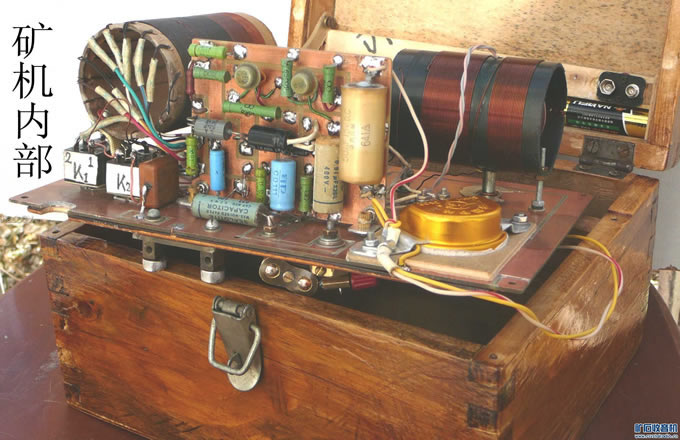

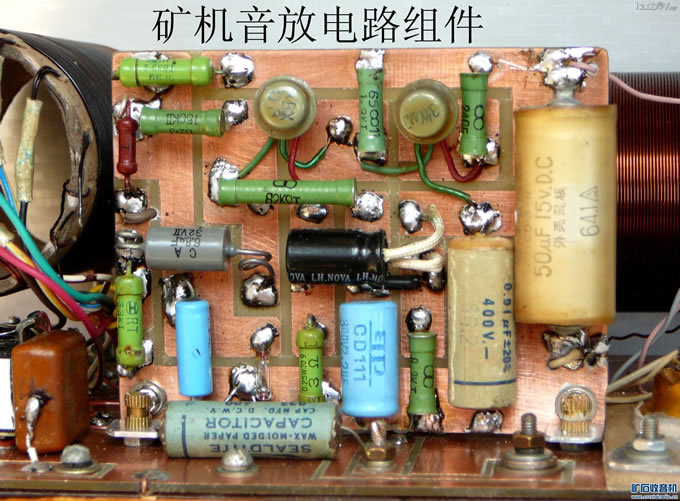

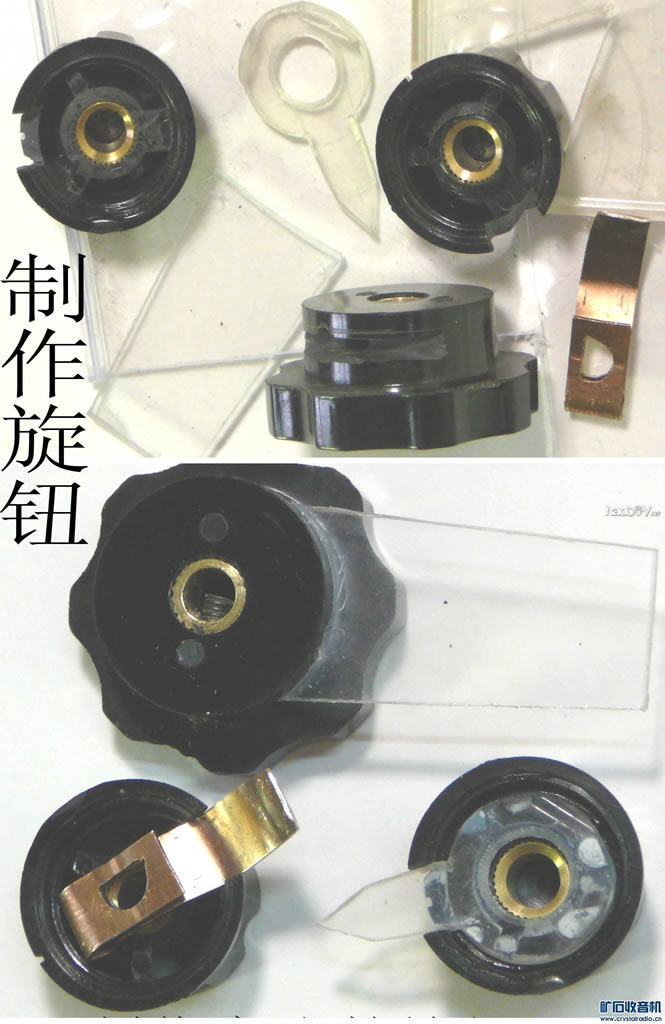

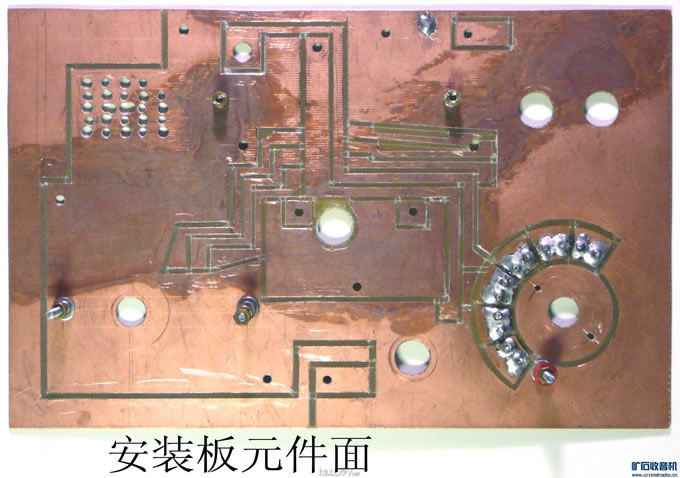

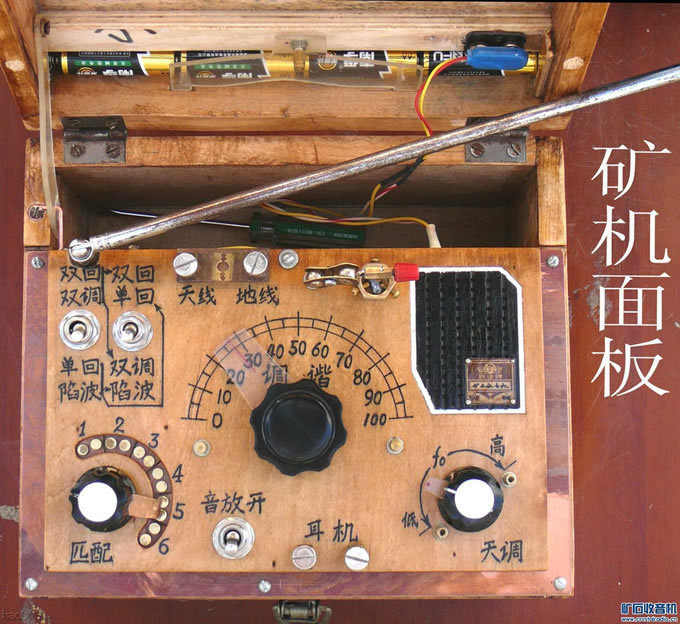

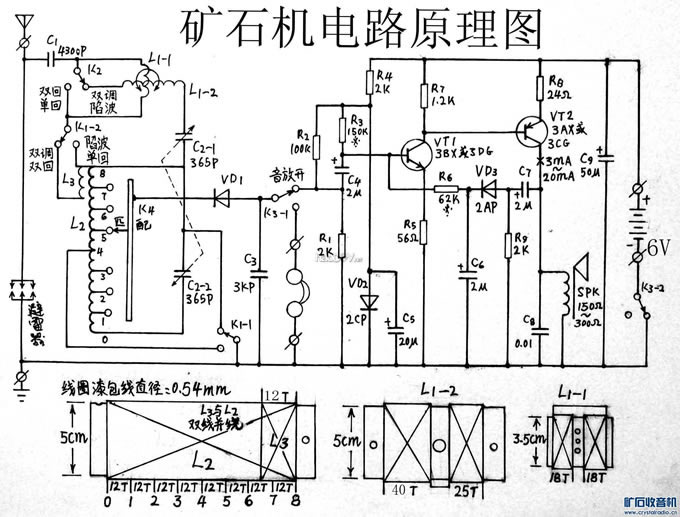

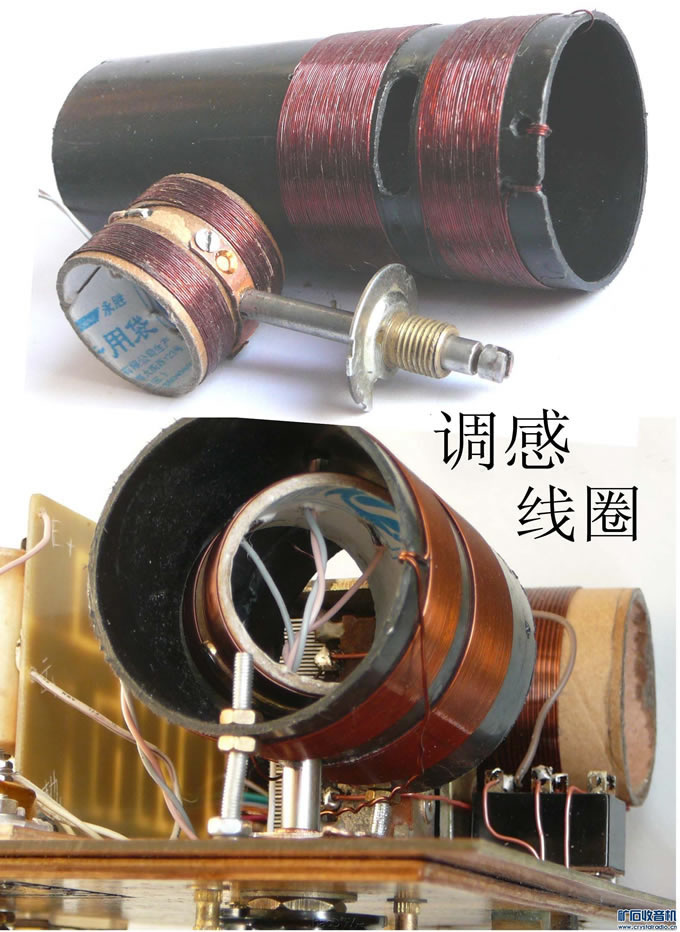

      因为怀旧，总想使矿石机能有它时兴的那个年代的模样，所以尽量选用和制作接近那个年代的元器件， 分线器的制作是受坛友ZHANGXIAI的启发，矿石检波器则参考了“经典矿石机鉴赏与现代矿石机制作”一书 中的和矿坛下载的精美图片，在此一并向原作者致谢。 1.基本构思 为解决选择性与灵敏度的矛盾，在第六届参赛矿机上采用了可加电子管再生或放大的单双回路转换线路， 无干扰时用单回路，有干扰时用双回路。 上届参赛矿机则是可加晶体管滑动甲类放大和在天线回路中接入利用LC并联谐振原理的陷波电路方案， 利用LC并联谐振回路对谐振频率呈现高阻抗的特点来阻挡干扰信号，无干扰时则短接此电路以减少损耗。 实验时发现，当陷波回路谐振频率偏离接收频率时，相对于接收频率分别呈现感性或容性特性，可以 补偿天线的电抗分量，提高天线效率，故又可将陷波回路称为天调回路。这个电路的缺点是：天调与调谐 互相牵制，使用较为麻烦。 结合这二次参赛矿机的使用效果，分析常用矿机线路，单回路电路虽然能充分利用天线能量，灵敏度最 高，但选择性太差，且天线参数严重影响调谐状态和频率覆盖；天线回路与调谐回路分离的单调谐双回路 电路由于天线回路处于不调谐状态，无法补偿不同接收频率时天线的电抗参数，虽然可使调谐不受天线影 响，却灵敏度最低；双调谐双回路由于天线调谐回路补偿了天线的电抗参数（在中波段，通常天线远小于 1/4波长，呈容性），提高了接收效率，选择适当的耦合度可兼顾选择性和灵敏度。但天线参数的不确定性 又使得两个回路需各自调整而不便使用；单回路加陷波的方案利用陷波电路阻挡干扰信号，改善接收效果， 或用来补偿天线电抗参数，但又与调谐互相牵制。 综上所述，为适应不同的接收环境和需求，本次参赛设计了使矿机能在这四个接收模式中随时转换的接 收电路。 为使矿机能有当年的模样，调谐选用空气电容。因手头只有拆自电子管机的空气双联，两组动片机械电 气均互联，电路设计上受到一些限制，例如陷波模式时动片不能接地等。实验表明，或许只接收中波的缘故， 并未因人体感应影响接收。在加陷波模式时需抑制的干扰频率通常与接收频率接近，在双调谐模式时虽有天 线电抗成分的影响，两回路谐振频率通常相差不多，加之对可变电感的兴趣，故设计了用空气双联调整两个 LC回路，陷波回路或天线回路中再用可变电感辅助调谐的电路。至于双调谐三回路电路，由于传输环节多， 损耗大，就不予考虑了。 当年，矿石机玩的差不多了的无线电爱好者的下一步，一是直接进入电子管或晶体管阶段；一是升级矿 石机，通常是加上电子管或晶体管放大级。 出于当年很多地区尚未通电或供电极不正常的状况，与上届参赛矿机相同，本矿机为具时代气息，在保 留矿机功能的前提下，添加了晶体管音放电路。为延长电池使用时间，音放电路设计成滑动甲类放大器，根 据输入信号的强弱自动调整工作点，使放大器始终工作在保持甲类的最小电流状态下，以减少电源消耗。 2.电路原理图 图2为通过实验确定的电路原理图。其中矿石收音机部分通过K1、K2两个开关的转换组合实现四个接收模 (责任编辑：admin) |
