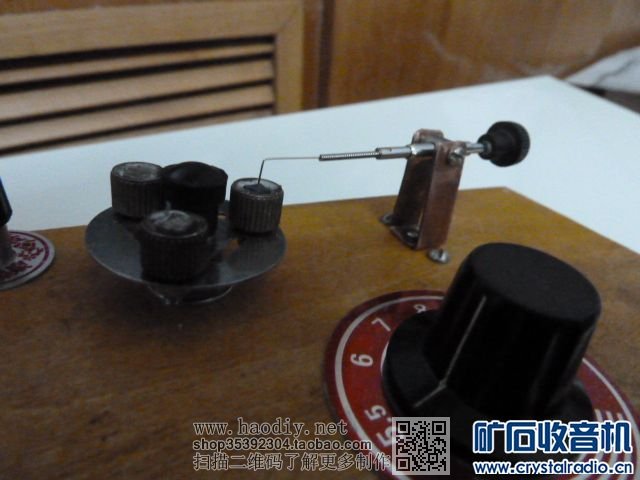

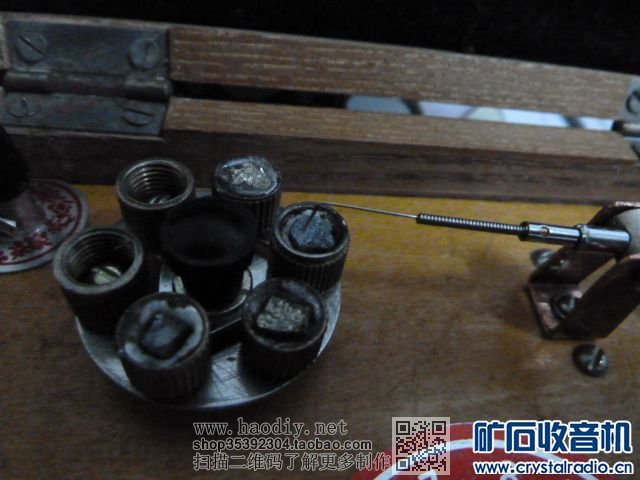

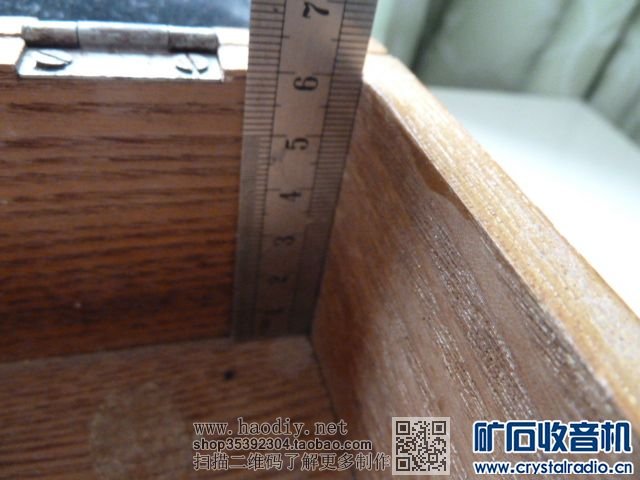

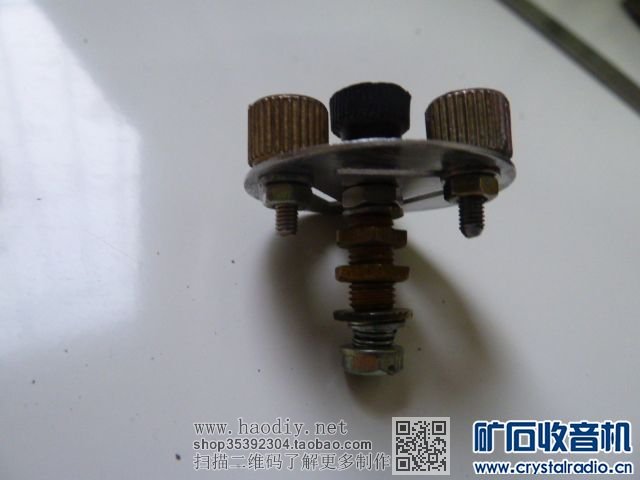

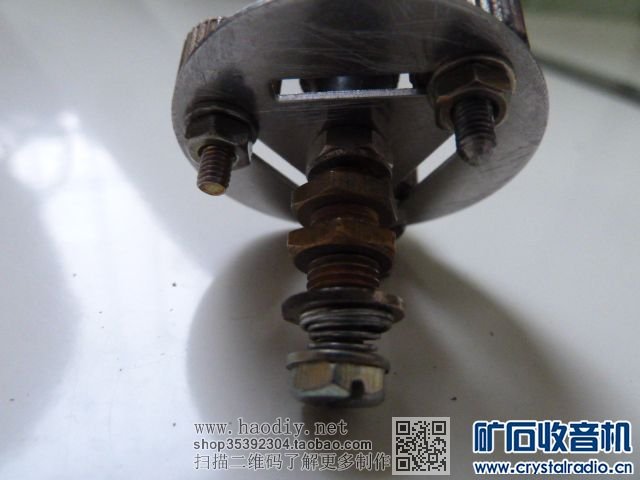

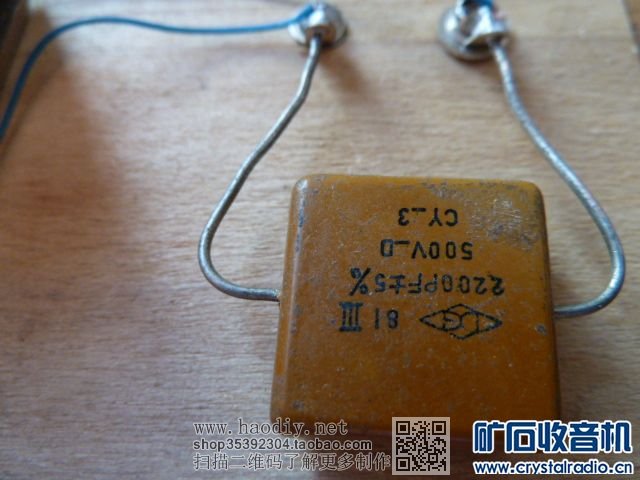

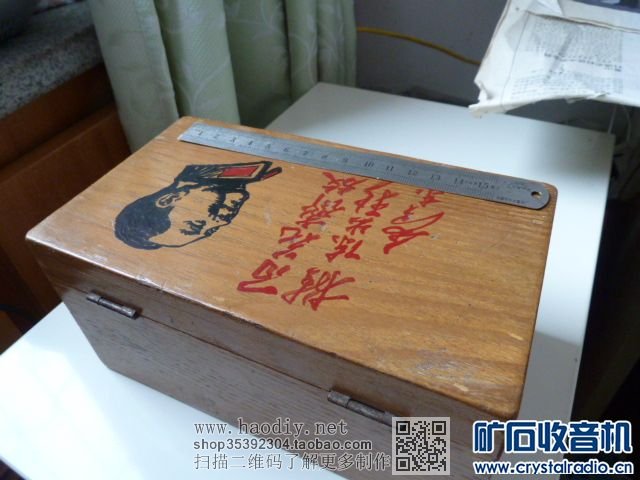

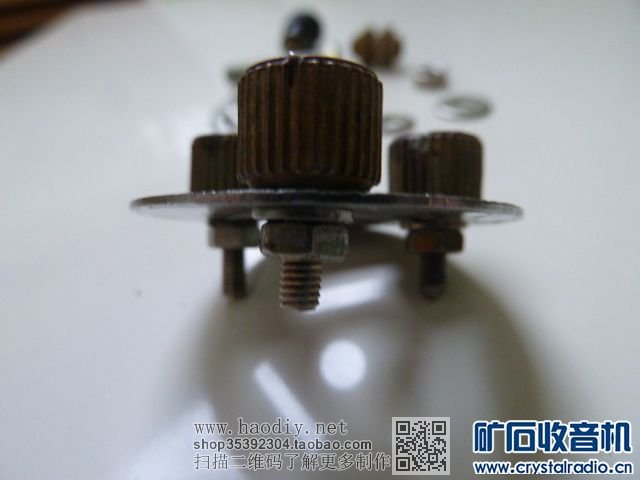

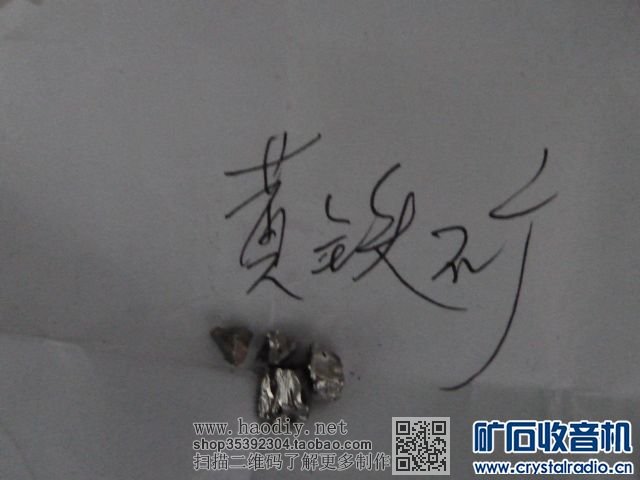

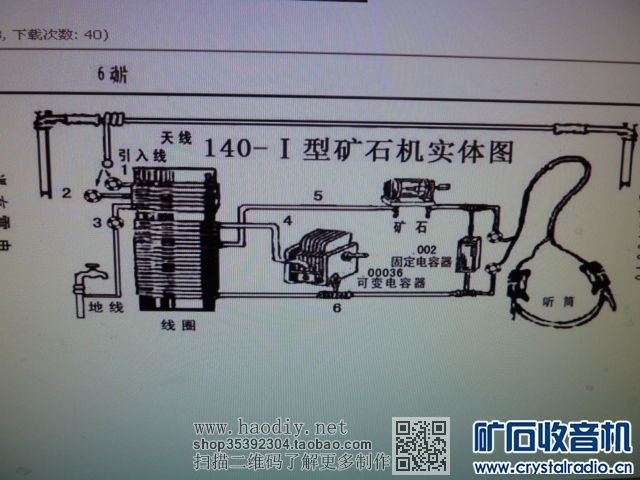

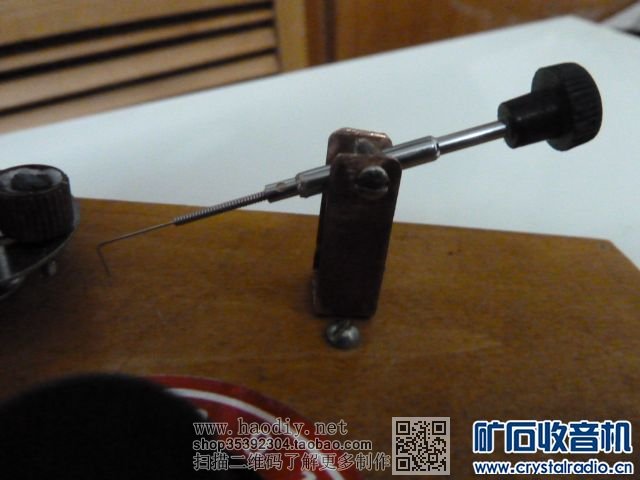

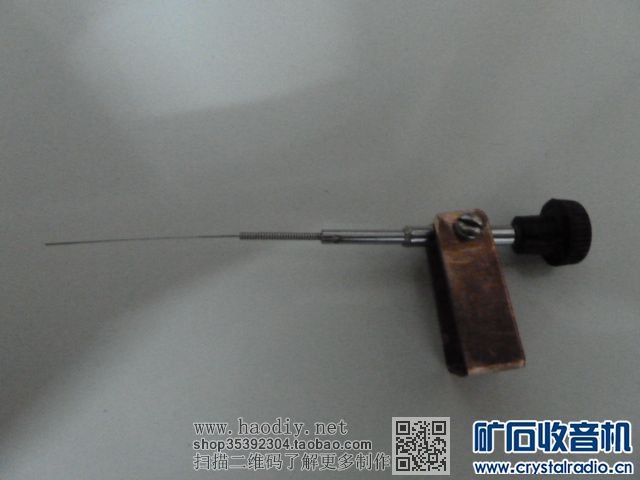

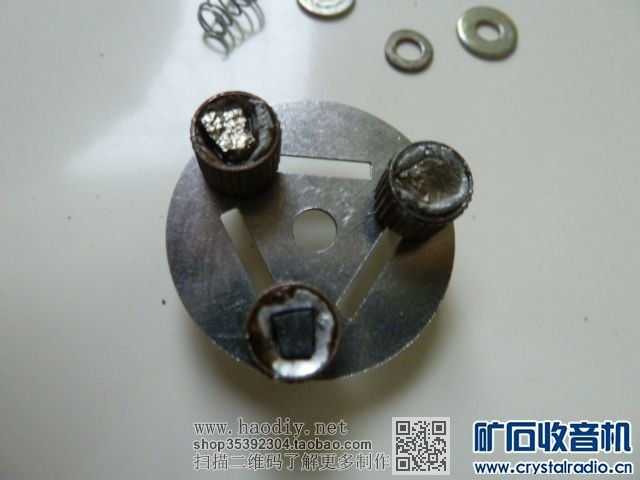

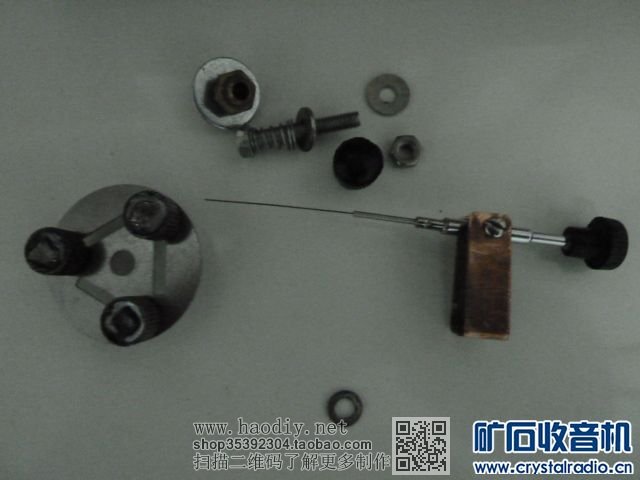

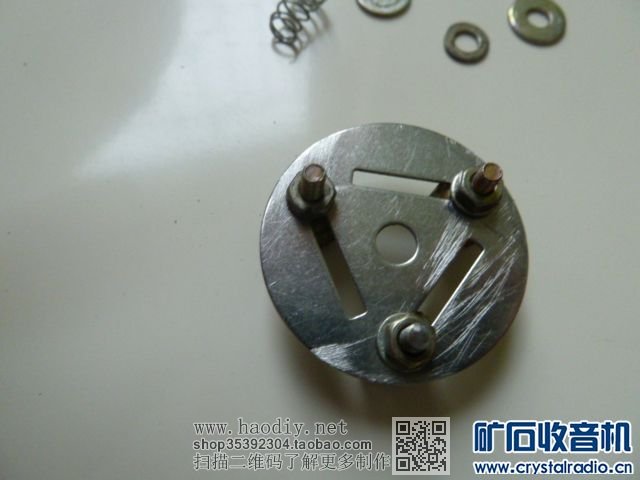

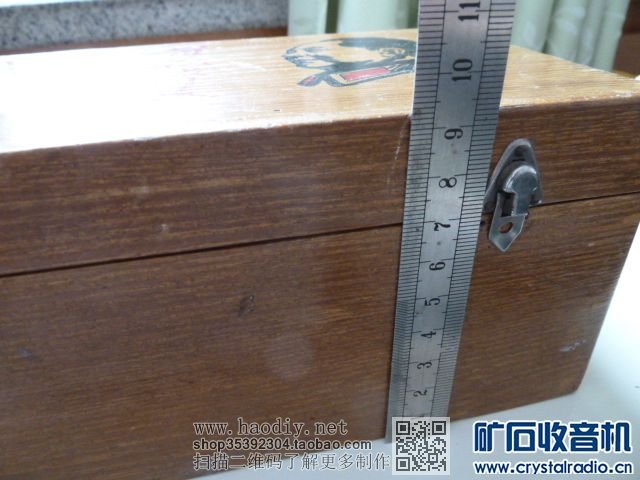

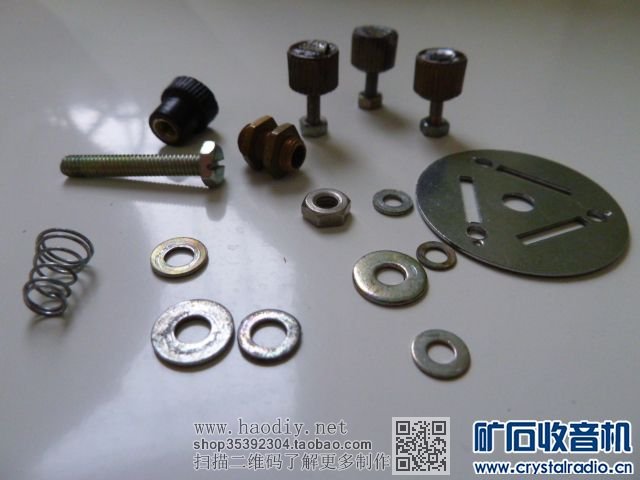

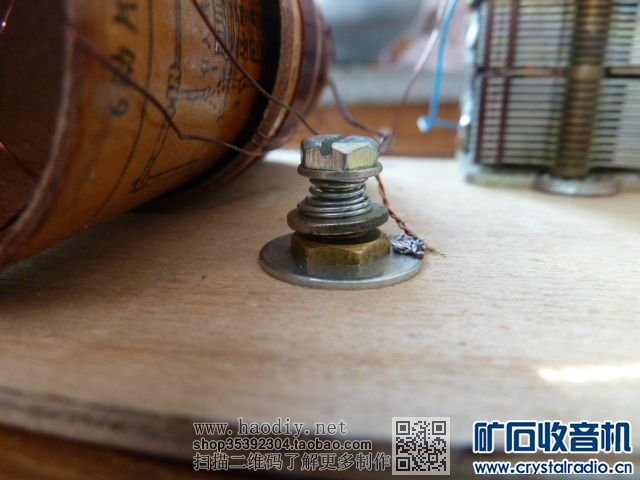

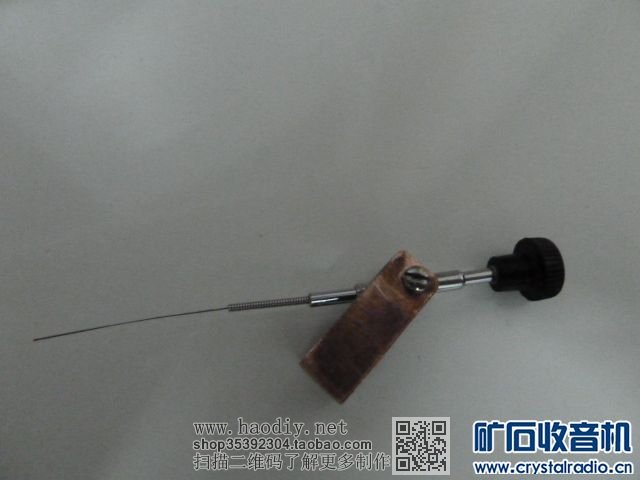

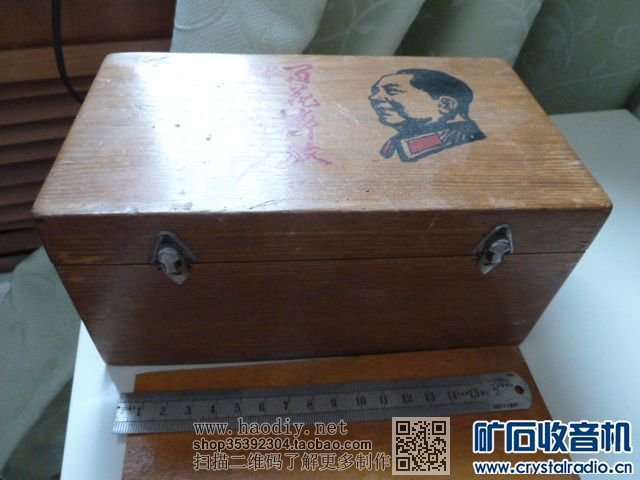

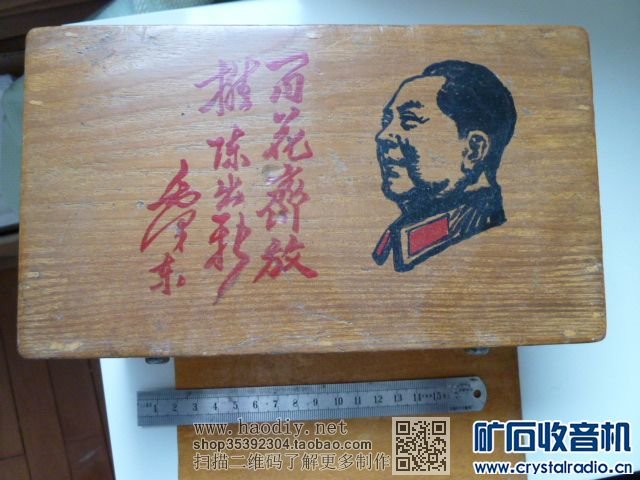

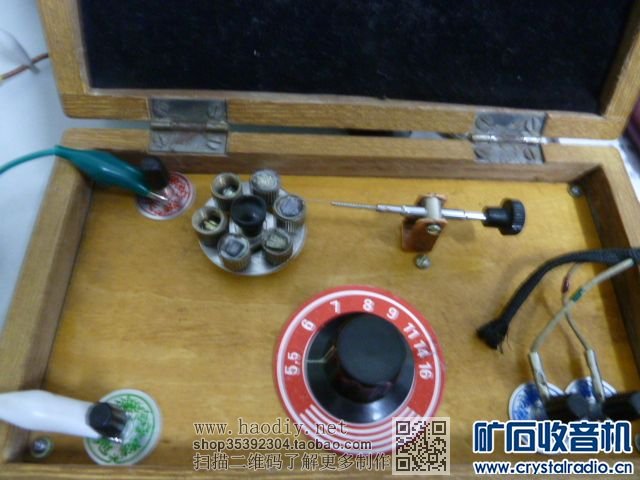

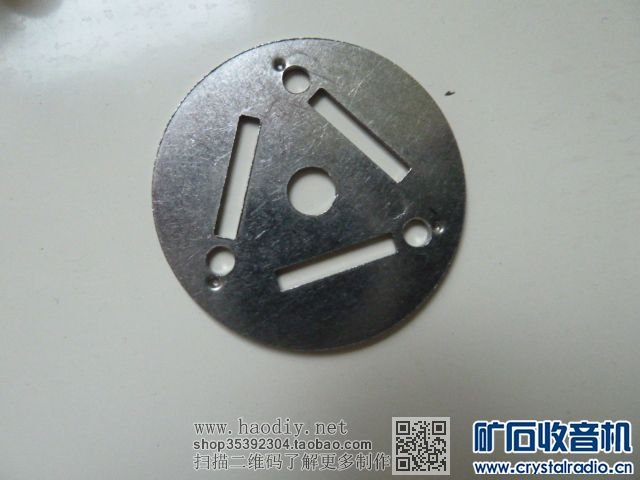

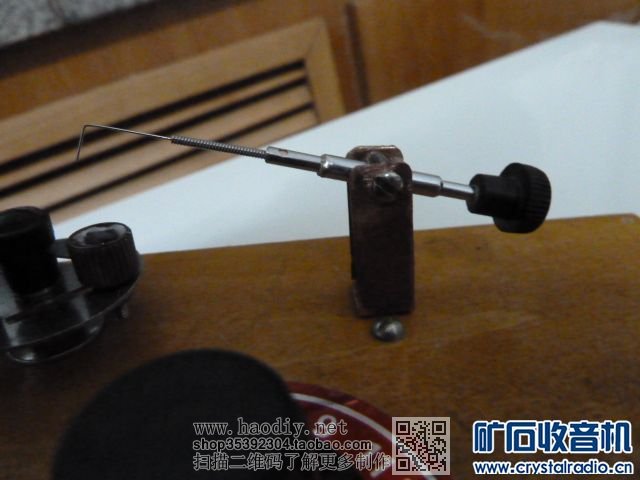

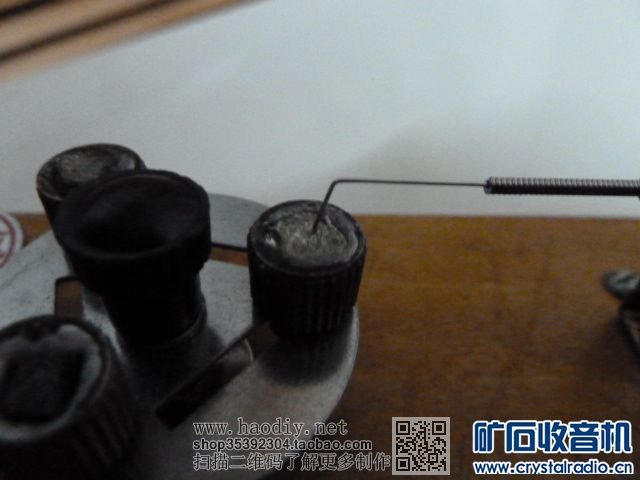

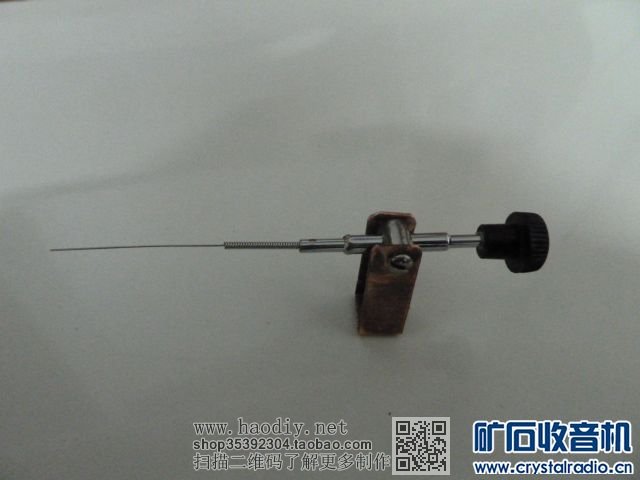

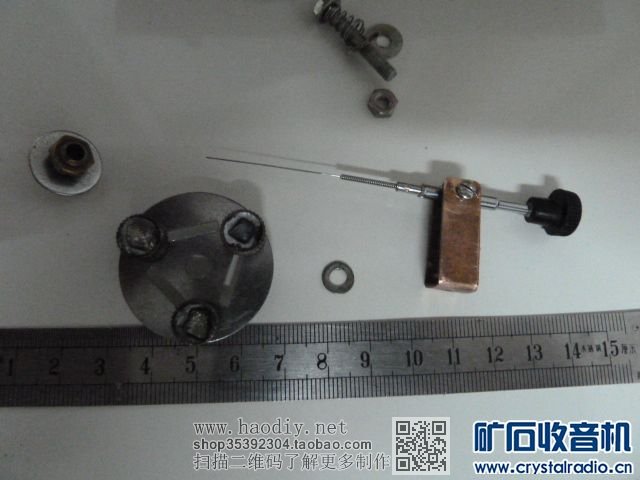

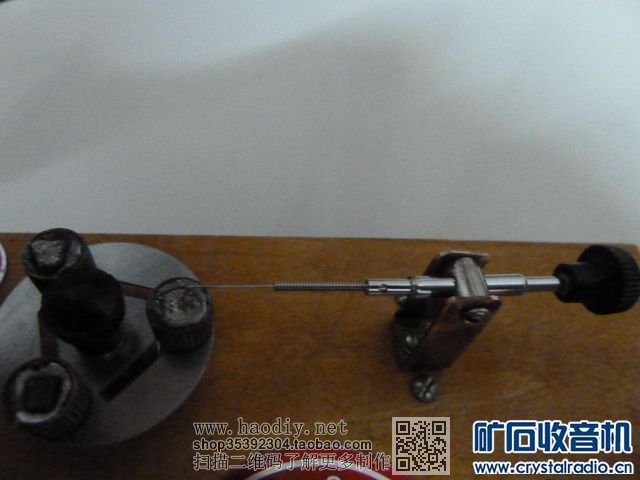

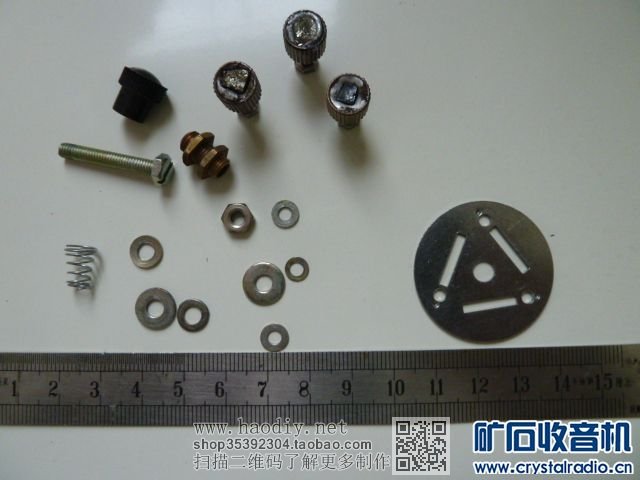

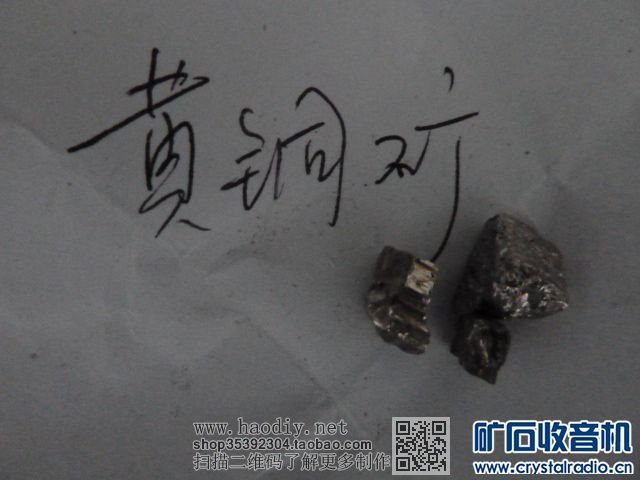

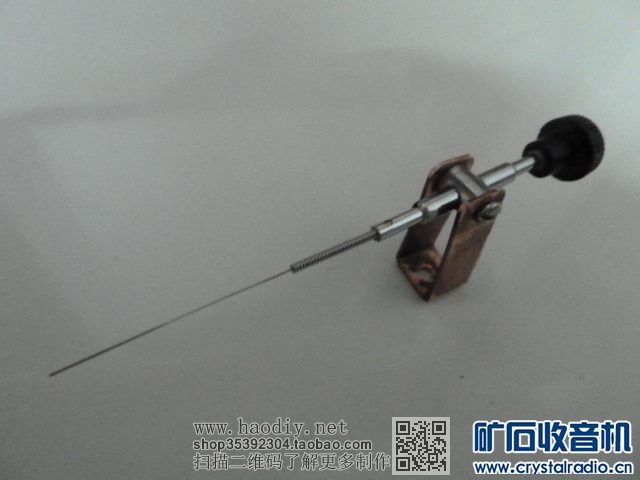

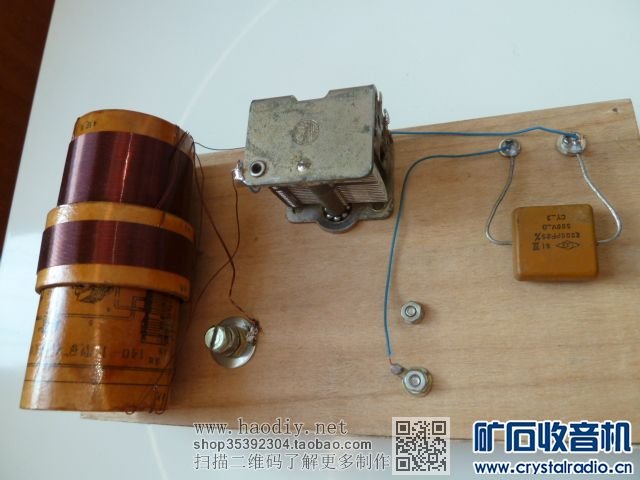

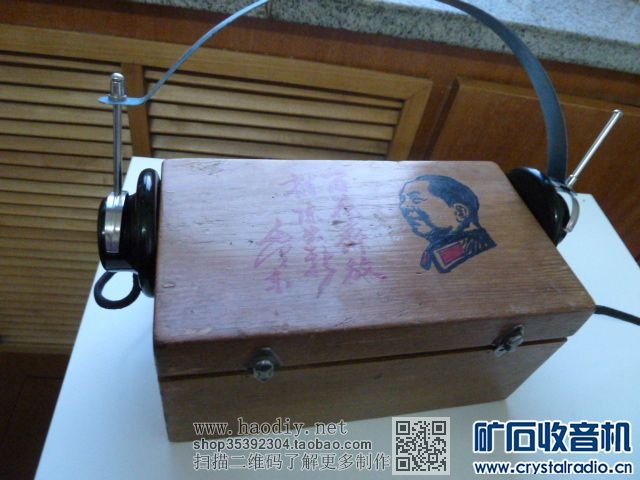

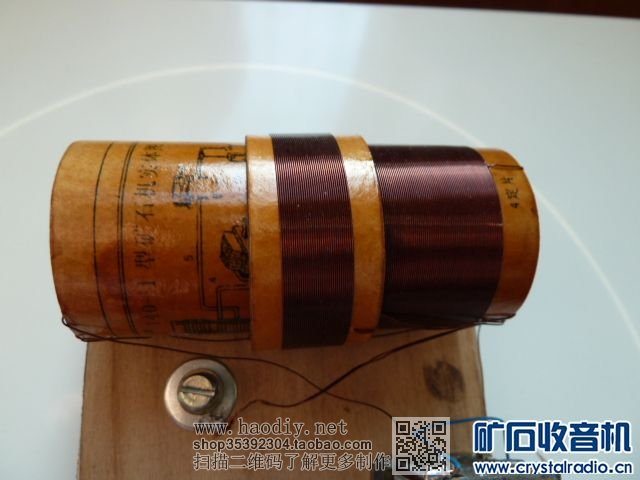

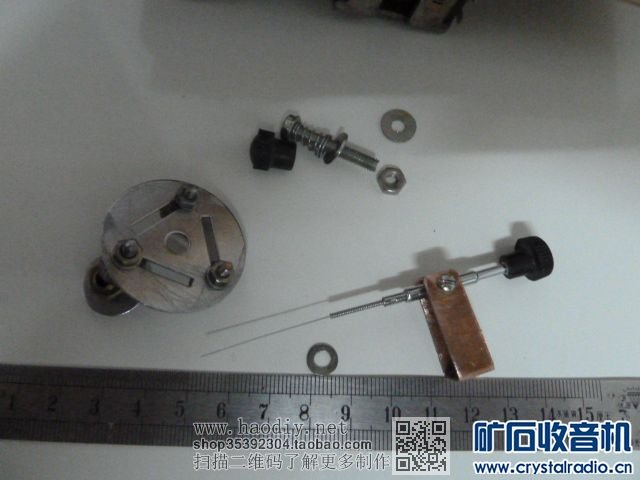

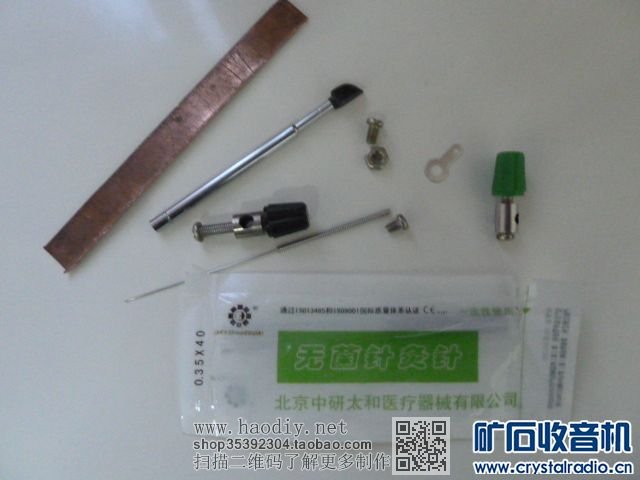

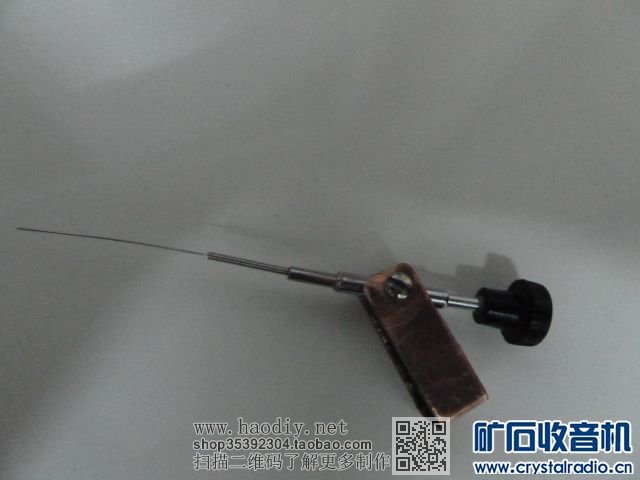

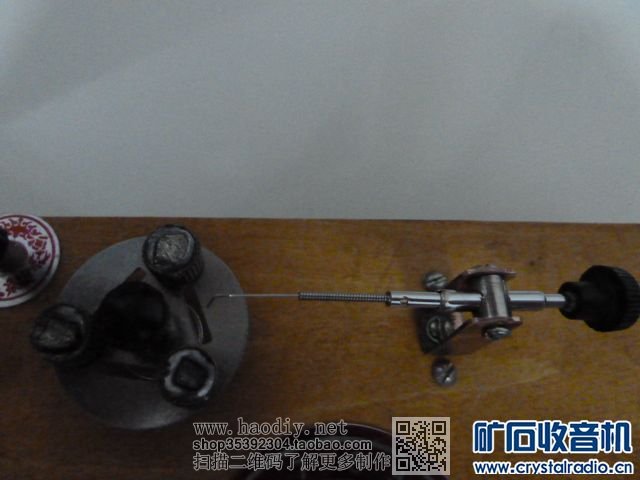

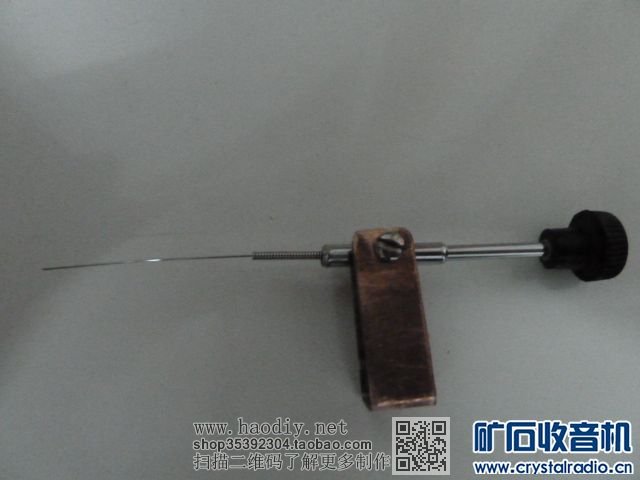

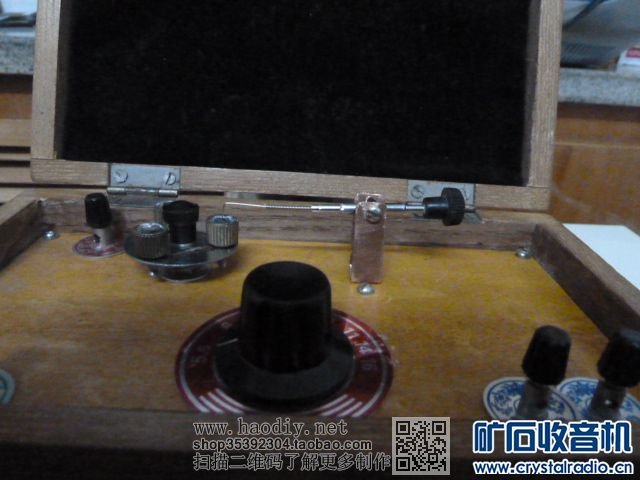

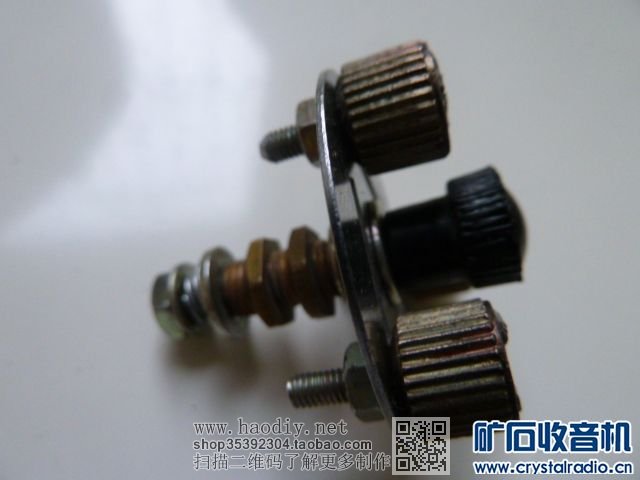

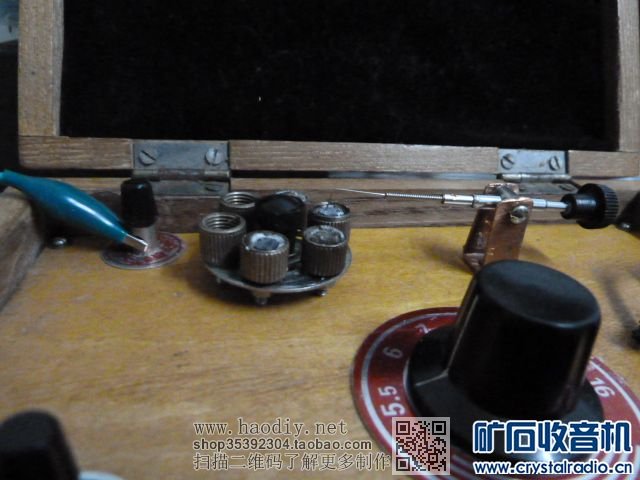

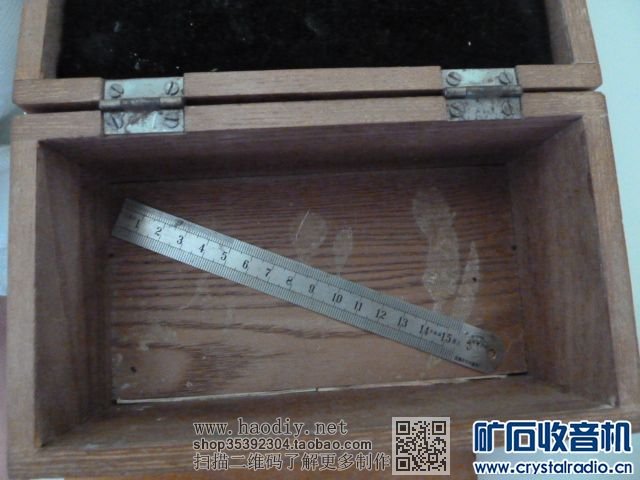

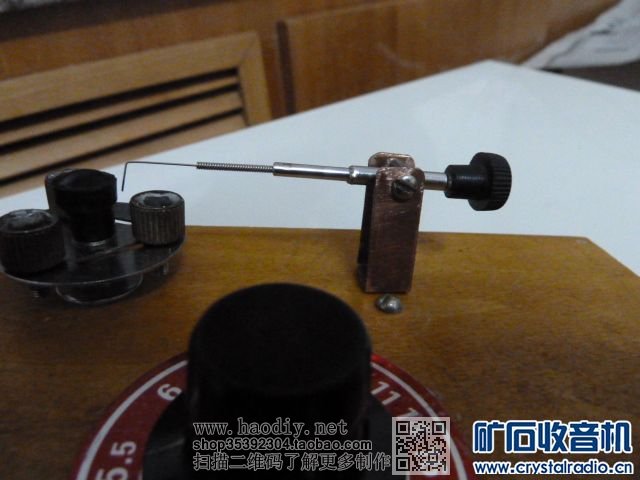

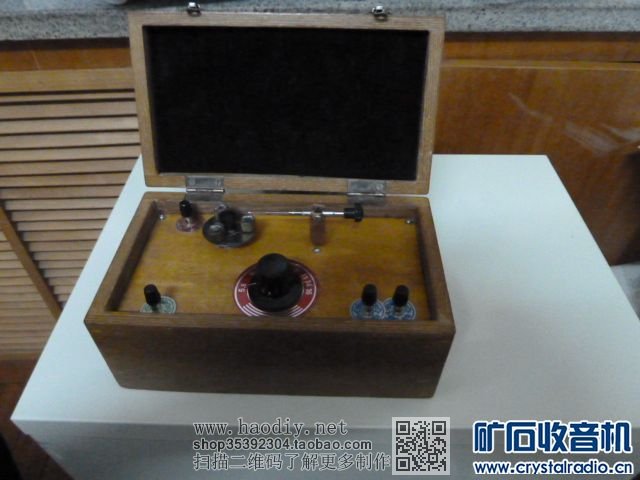

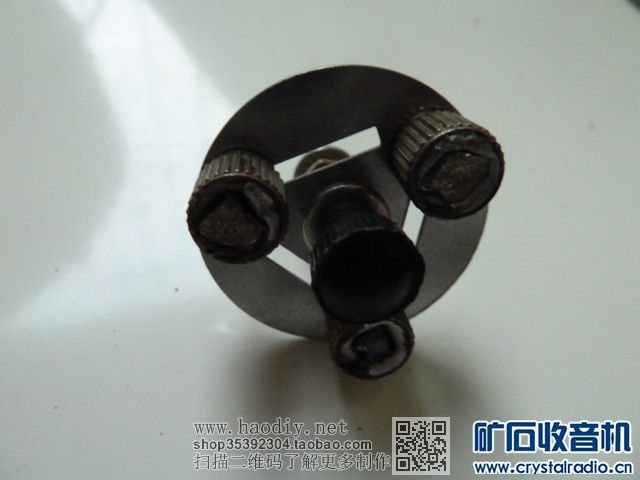

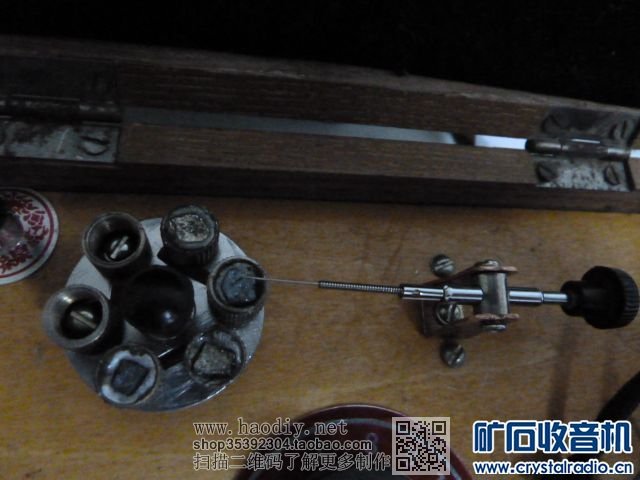

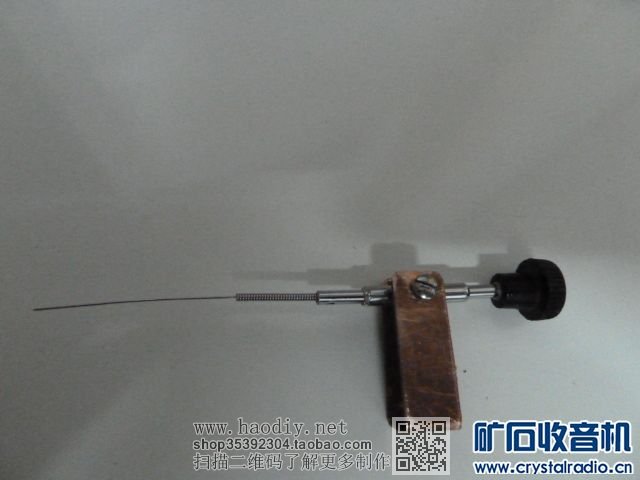

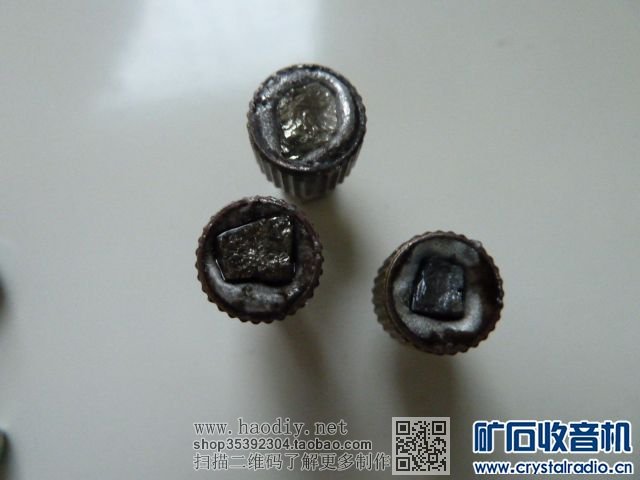

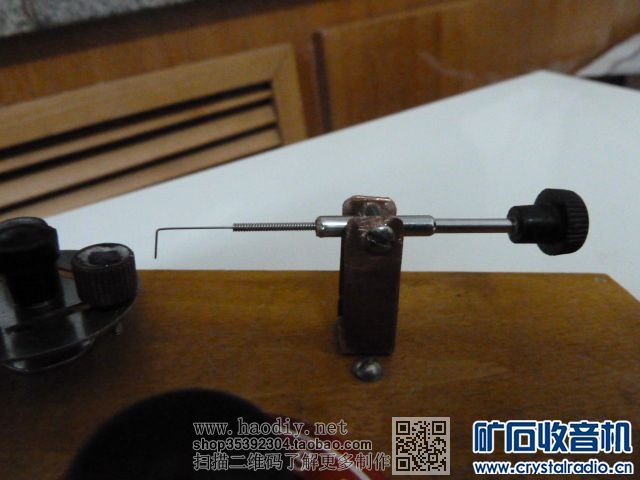

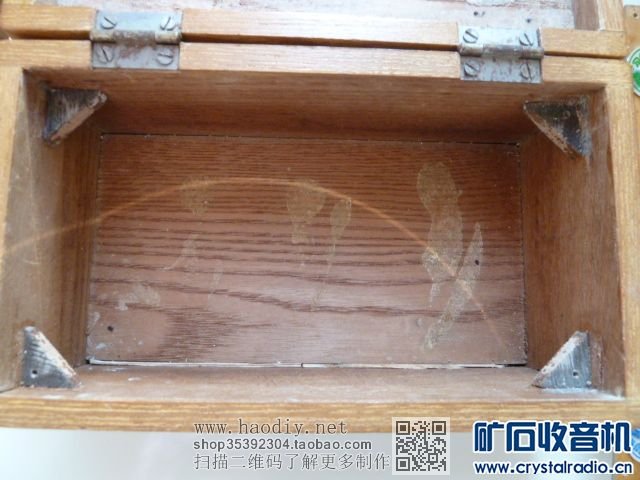

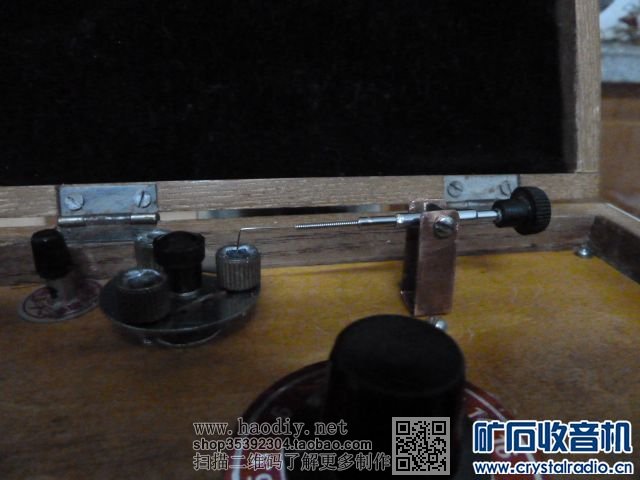

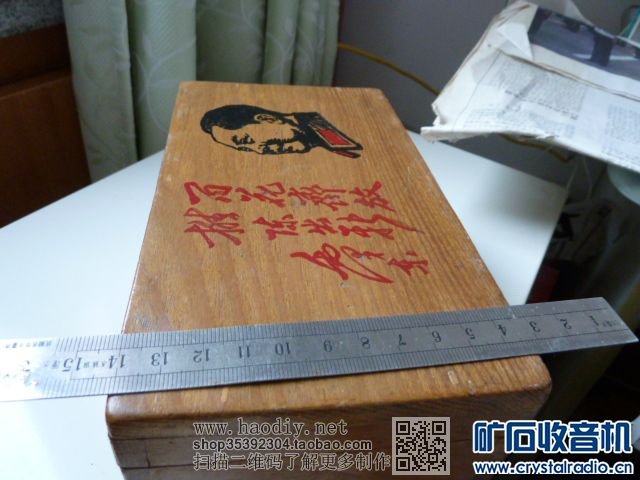

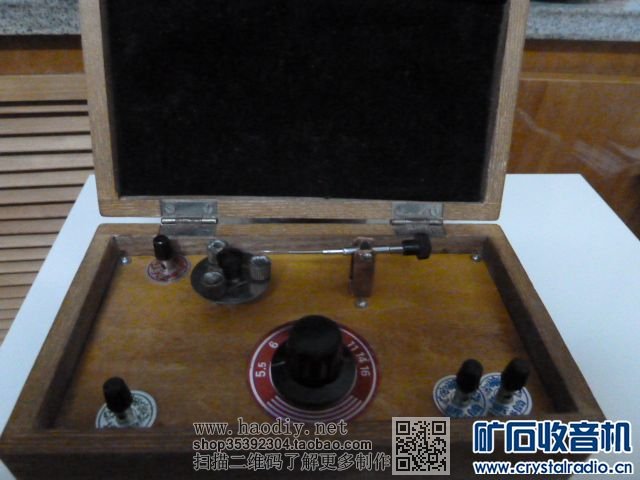

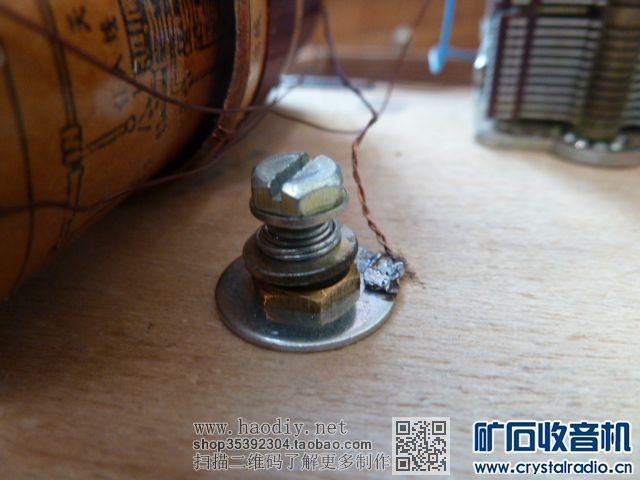

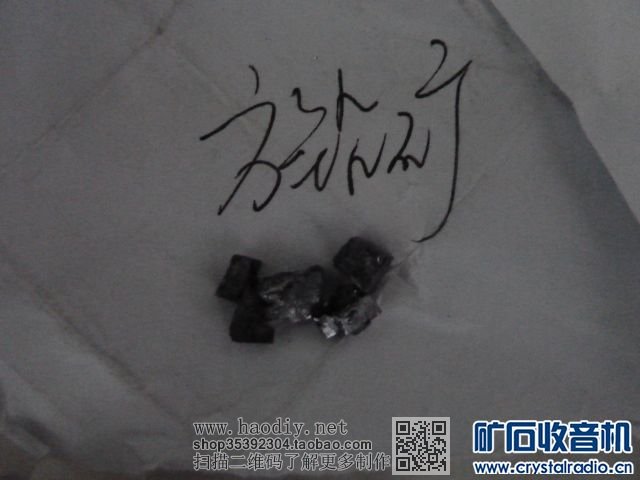

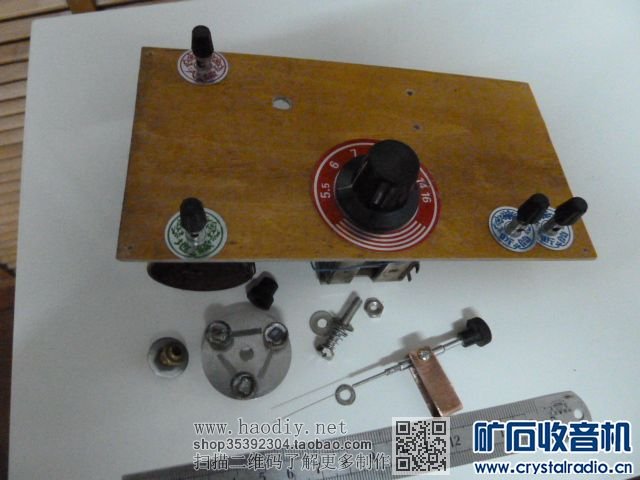

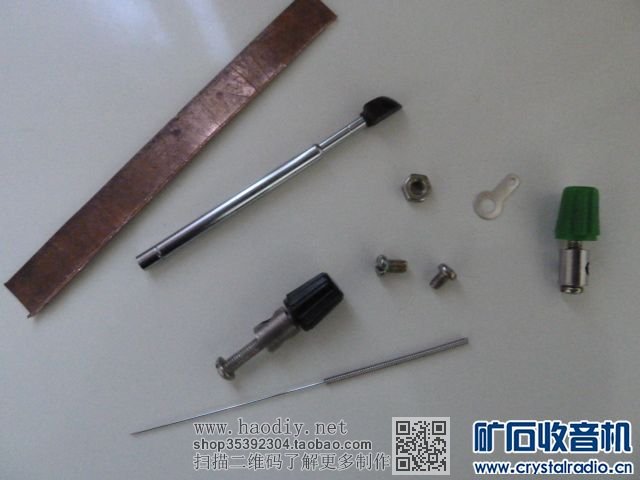

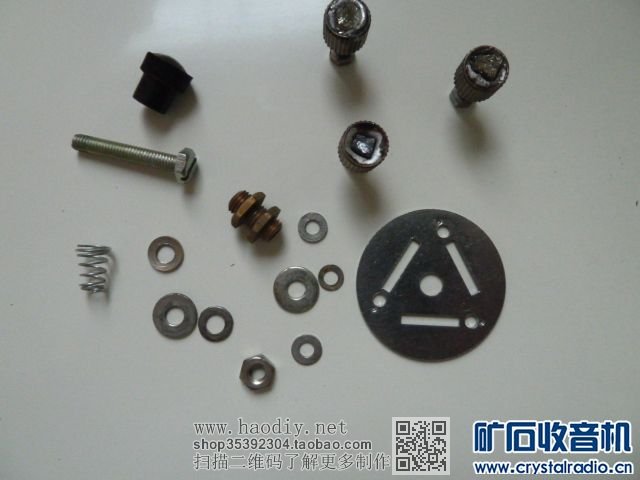

线路采用的是经典140-1线圈双回路矿机线路。线圈是购自坛上的仿140-1线圈。线圈筒外径：天线线圈42毫米，调谐线圈38毫米；线圈圈数：天线线圈0.38毫米漆包线32圈，12圈处抽头，调谐线圈同样线径90圈64圈处抽头；电感量：天线线圈1-2间59微亨，调谐线圈4-6间258微亨。检波矿石颗粒系坛上版主老师所赠，共有三种，分别是黄铜矿、黄铁矿和方铅矿。用自行车车胎嘴的铜帽里面穿过一颗M3小螺丝用螺母固定好，再将适量的焊锡滴进铜帽里，趁热将矿石颗粒放进去就成了。发现手头正好有一个鸣笛水壶的发音片，略加工后把三枚矿石固定到这个金属圆片上面，形成了一个共有三种矿石颗粒的活动矿石。又找来些螺杆、螺母、小弹簧、金属垫片等，把活动矿石固定到矿机面板合适的位置上。这里，弹簧起着重要的阻尼作用，使活动矿石可以转动，但又相对固定，起到稳定接触效果的作用。因没找到合适的带中心孔小金属球，遂再次仔细研究了活动矿石探针原理发现；探针若要与矿石表面灵活接触，那么探针尖就要在三个维度上（上下、左右和前后）能够灵活调节。仔细研究后发现；可旋转的活动矿石可以实现探针的左右调节功能，这样探针只要能够实现另外两个功能就行了。观察了一番发现早年矿机的小接线柱中间部分就可以实现这个想法。中间孔用来插探针，两边孔正好用来当固定轴用。在旧物市场又找到了二只旧手机上用的可以伸缩的书写笔。为了达到软弹性效果，探针俺选用了手头现成的针灸针。用1毫米厚铜板做了支架，把这些东西组装好固定到面板合适的位置，保证探针和活动矿石可以灵活接触。试验声音最大时三种矿石的正反向电阻分别是：方铅矿2.2K、6.1K,黄铁矿1.08K、3.7K,黄铜矿1.2K、13.76K.可变电容是360P空气双联用其一联。固定电容是2200P.耳机用的是上海电讯器材厂“808”牌2000欧。怀旧小标牌系坛上“电罗经”老师所赠。木盒是旧物市场五块大洋购得。天线：六楼顶30米左右4平方单股铜线。地线：楼下1米钢千钉入地下后引线进4楼的。收听效果：耐心仔细调节后，三种矿石均可收到540-1458分布的4个电台 ，540、954、1071和1458KHZ。后三个系本地电台。发射功率5千瓦，试听处距发射塔约15公里。 线路  活动矿石制作                探针制作             组装                盒         总装     外观
|
