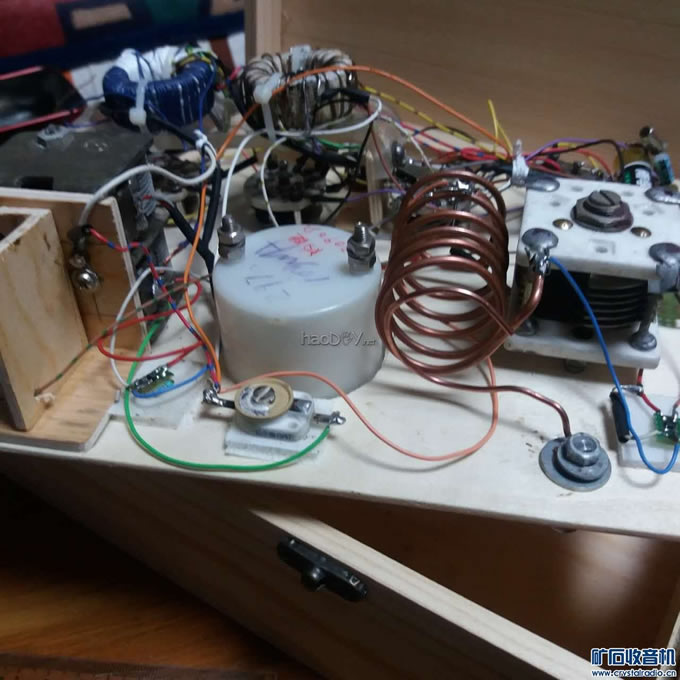

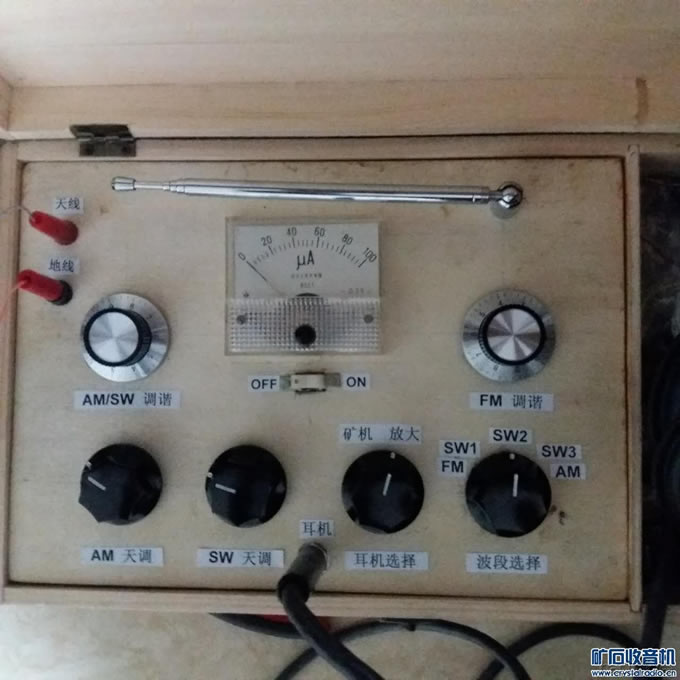

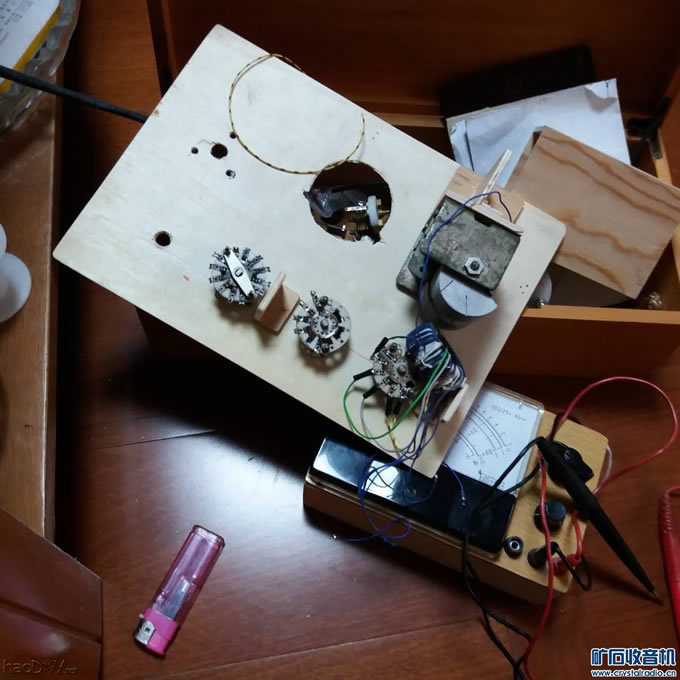

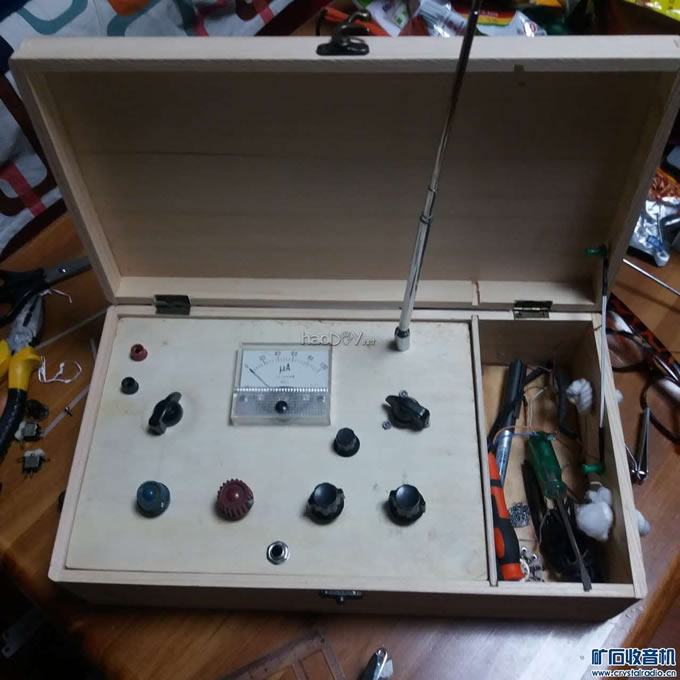

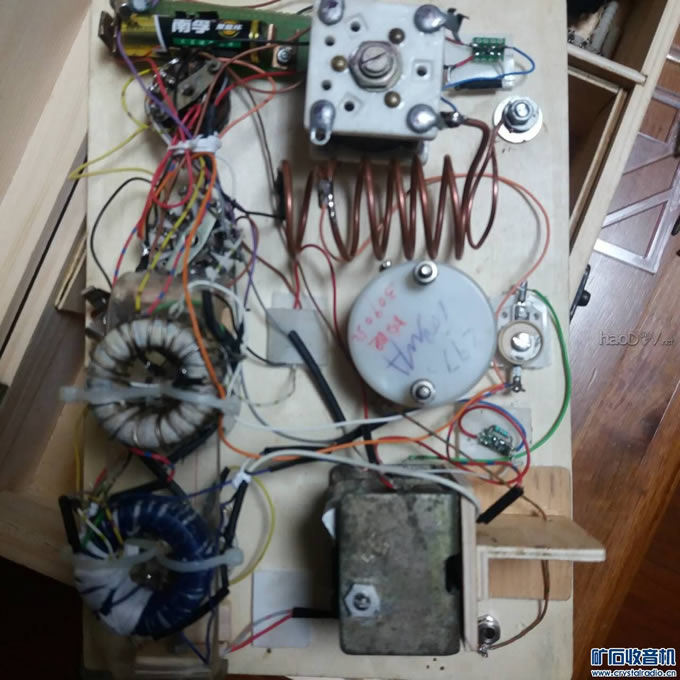

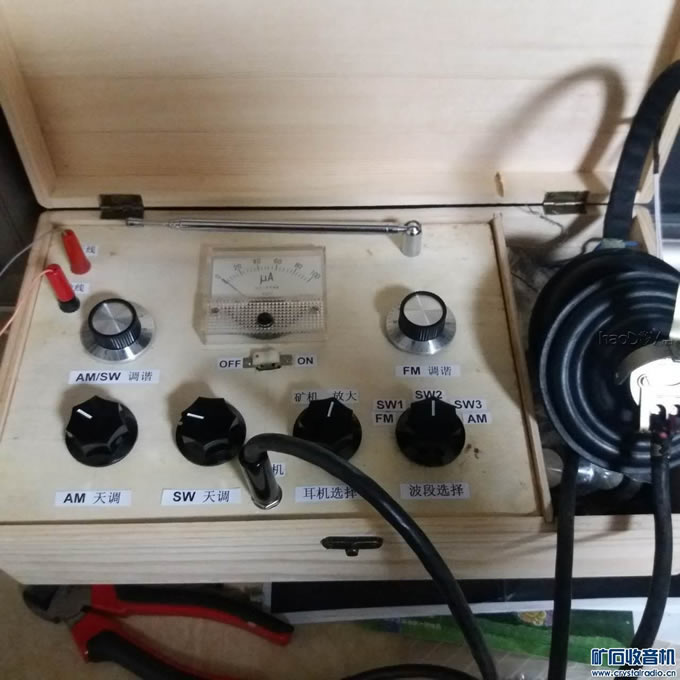

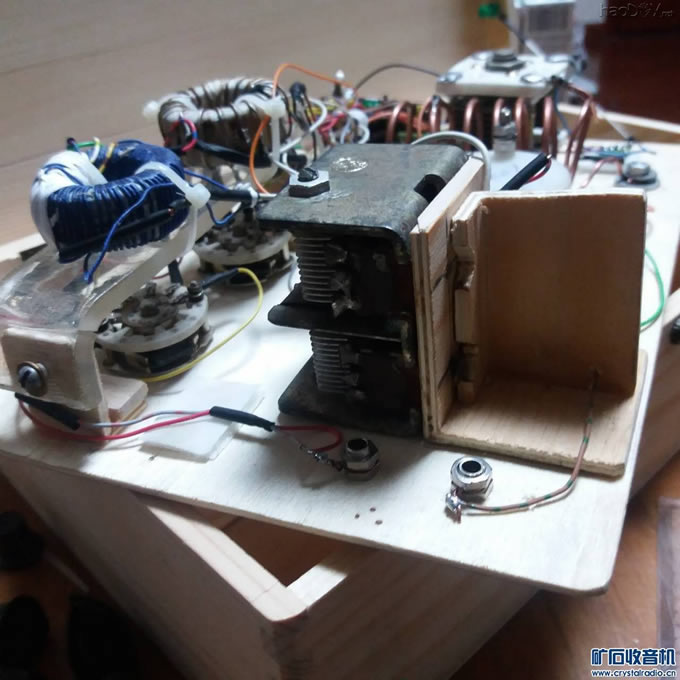

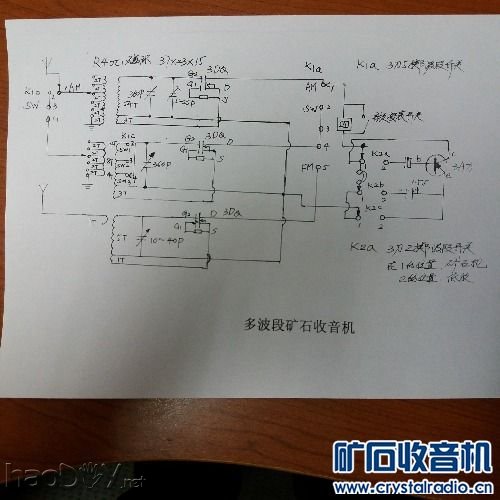

        电路参考矿坛几位老师的图纸部分进行改进； 主要特点： 1、该机有中波、短波（三个波段）、调频波段。并有一级低放，用波段开关转换，天地线条件不好时，使用低放接收。 2、采用2*360p双联一只，2只R40C1 37*23*15 磁环 。分别对中波、短波进行调谐。中波调谐线圈 54圈,使用0.04*220李兹线，天调10圈，每两圈抽一个头，检波3圈。短波调谐线圈采用1mm银导线 14圈，4、8圈抽头。天调10圈，每2圈抽一个头。FM采用10*40p 瓷质蝶形可变，调谐线圈使用4mm裸铜线绕5圈。 3、采用3只3DQ，分别使用在中波、短波、调频波段。 4、利用3刀5掷波段开关，进行5个波段转换及中短波天线转换，省去一个天线插头或开关，十分方便。采用一只4刀3掷波段开关对矿机、放大进行转换，耳机插孔共用一只。 5、微安表配有一只开关，不用时可以关掉，不会对收听产生影响 6、收听效果 我住在北京望京地区，19楼无法架设好的天线，从窗口垂下10米左右电话线、地线接在暖气管道上。 不使用放大，可以收到北京外语台，接入放大后，可以接收很多电台，短波可以收到泰国、韩国、日本，中国之声等。调频效果欠佳，只有把矿机放在窗户之外，才可以收到，声音不大，可能是离发射台太远，不在接收范围之内。
