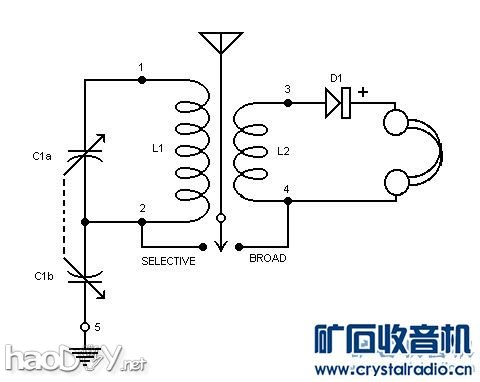

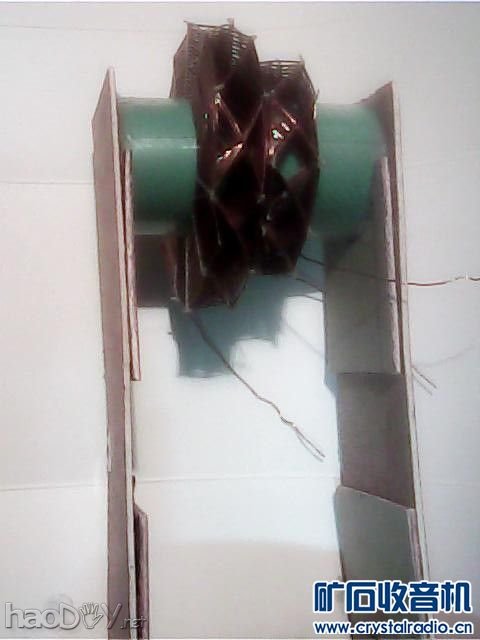

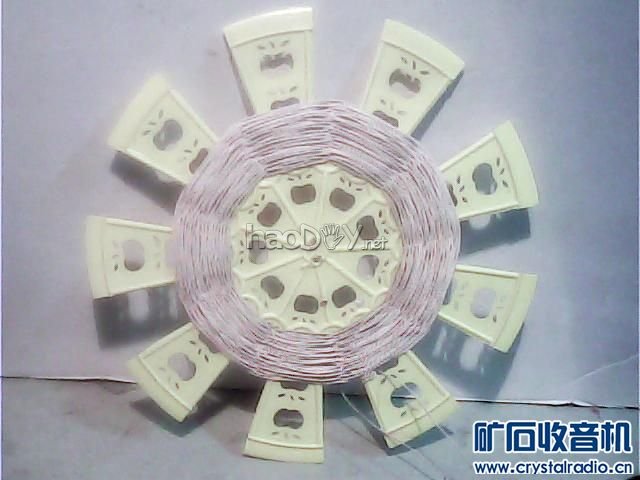

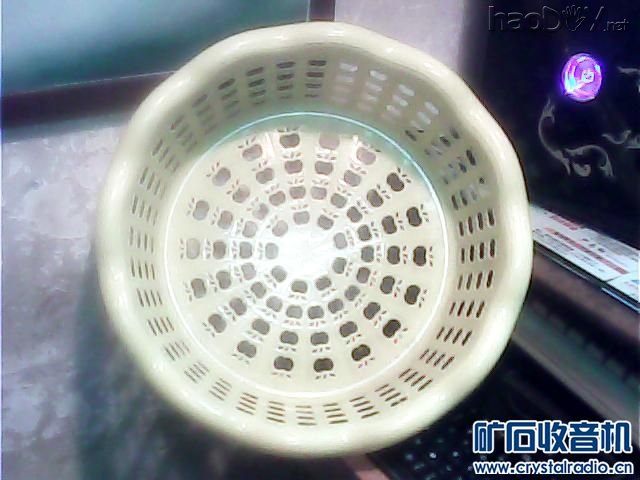

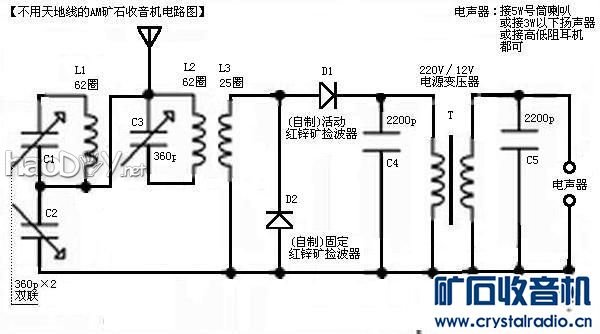

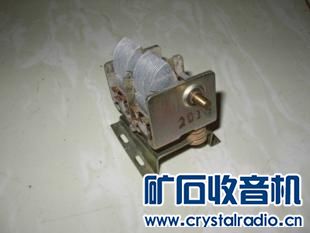

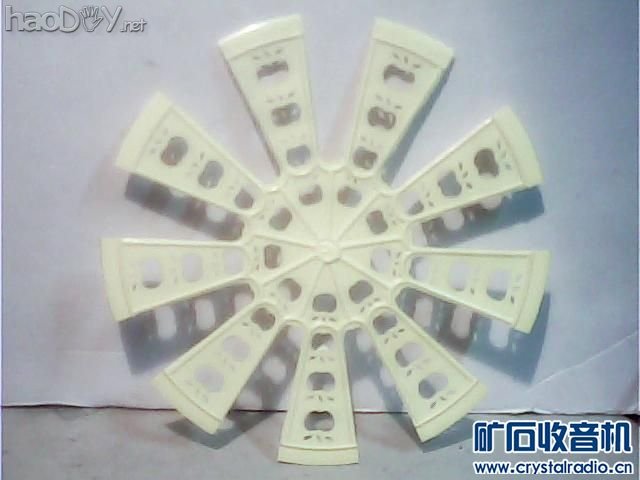

根据麦老师介绍的《神秘的矿石机》http://www.crystalradio.cn/bbs/thread-36361-1-1.html一文俺于2011年6月间进行了实验和制作http://radioworld.5d6d.com/thread-2106-5-2.html,发现由该电路图制做出的矿机灵敏度很高，今把该电路的调谐部分试用大直经花栏线圈与普通花栏线圈矿机叠加，原本是在实验中玩玩而已，而在玩中发现去掉天地线也能收听使用，便就手边元器材件耗时两天多做成了此机，现网上上传，向大家简介装配、使用及机器特性，同时敬请各老师和各网友批评指导！ 一、电路图： (1)本机电路图：  (2)《神秘的矿石机》电路图：  二、所用零配件：(1) L1部分(由一个菜栏加工成花栏线圈骨架再绕上260型里磁线构成，参数：内径85mm、外径130mm，圈数62圈，里磁线由本坛友谊电子张老师提供)    (2)L2和L3部分(本坛求是老师提供，俺用少许小木片和X光底片简制了一个支架)   (3)C1和C2部分：360p×2双联一个(本坛求是老师提供)
