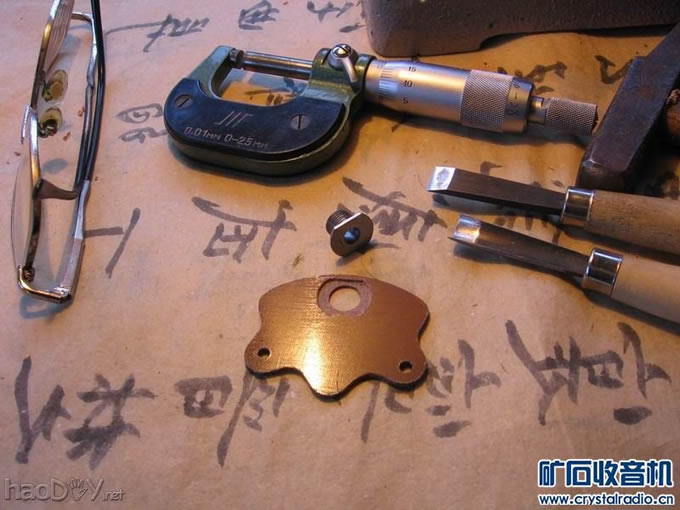

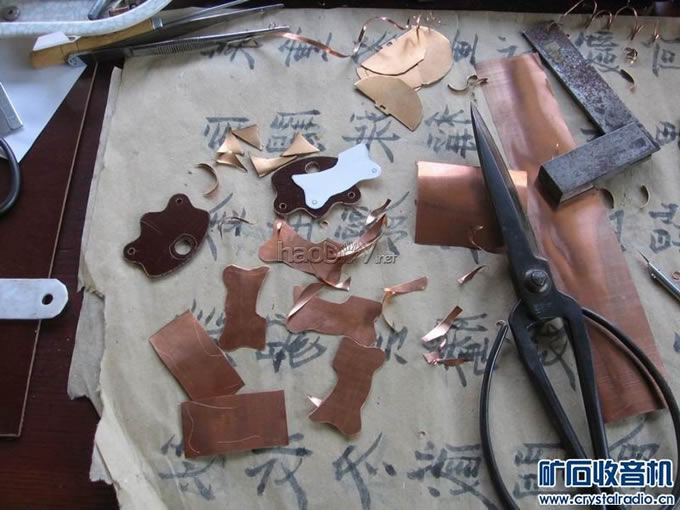

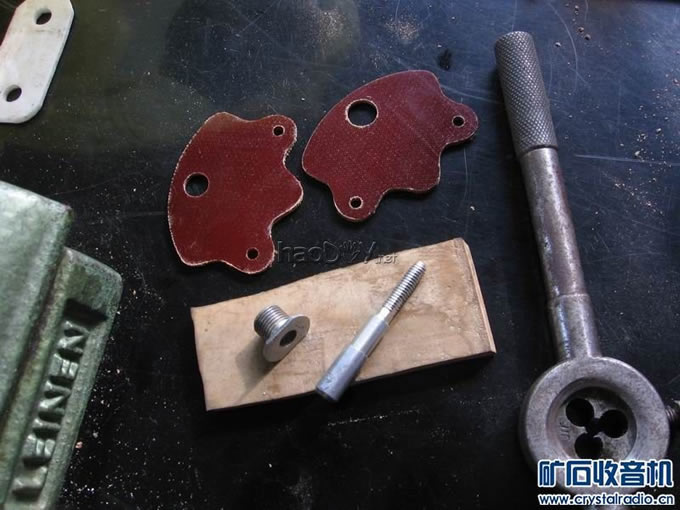

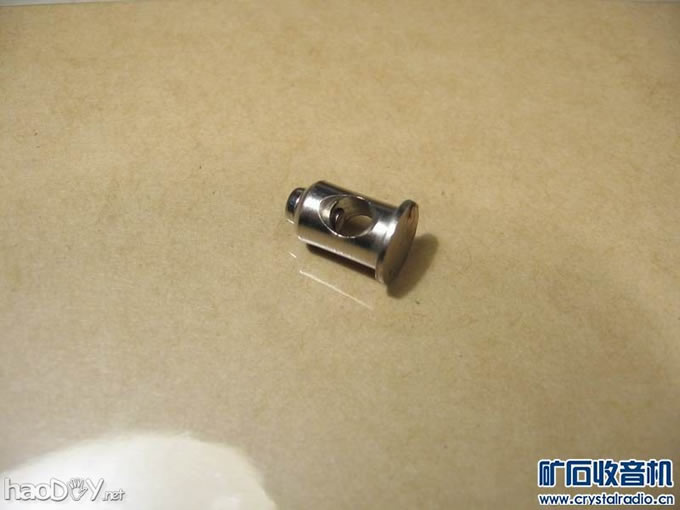

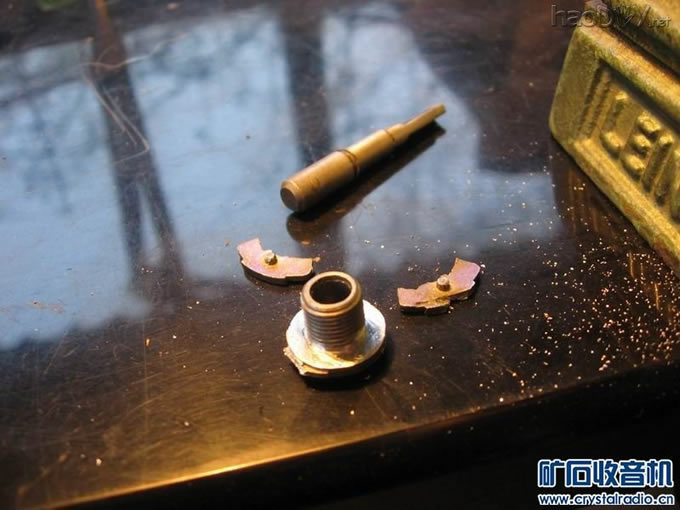

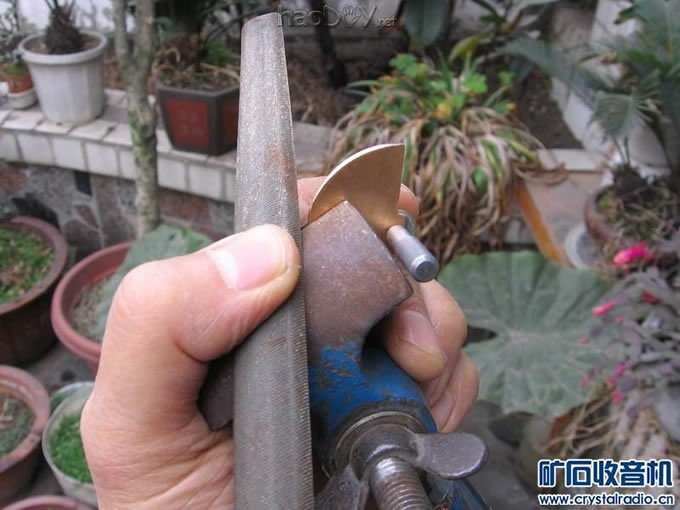

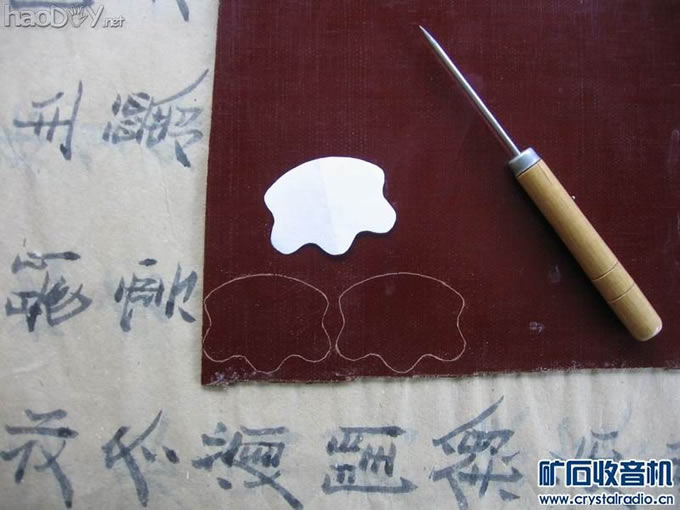

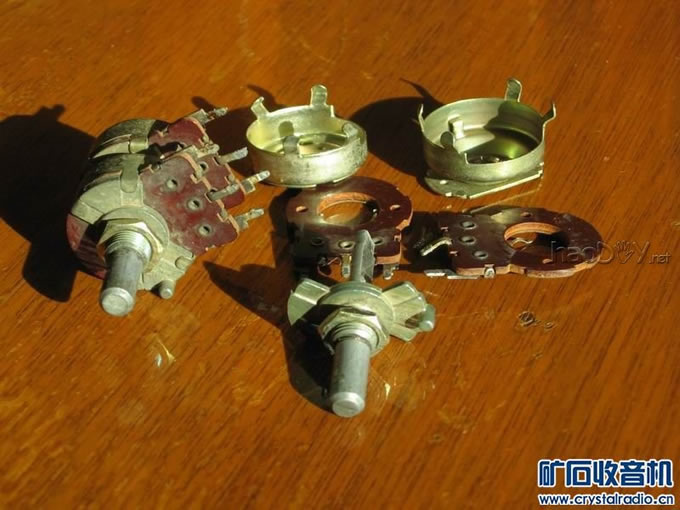

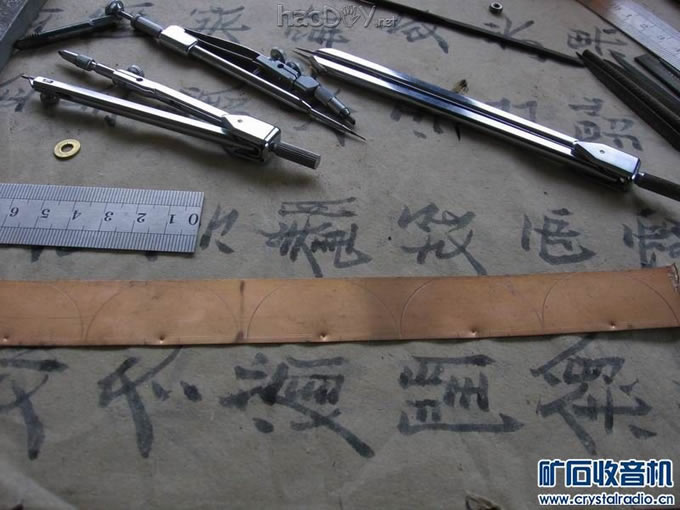

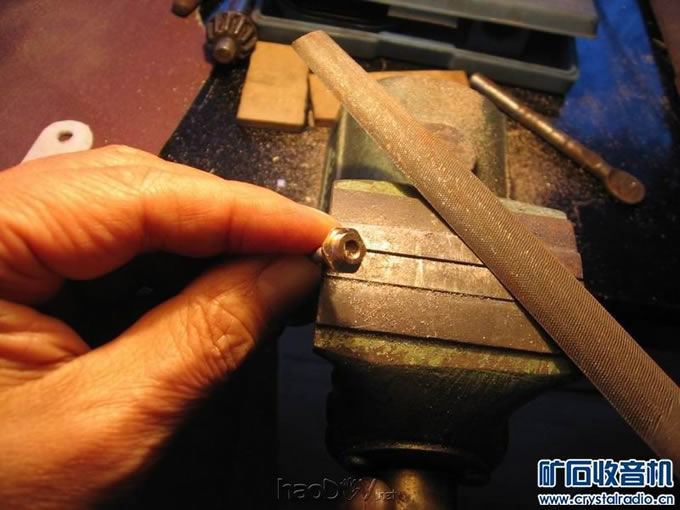

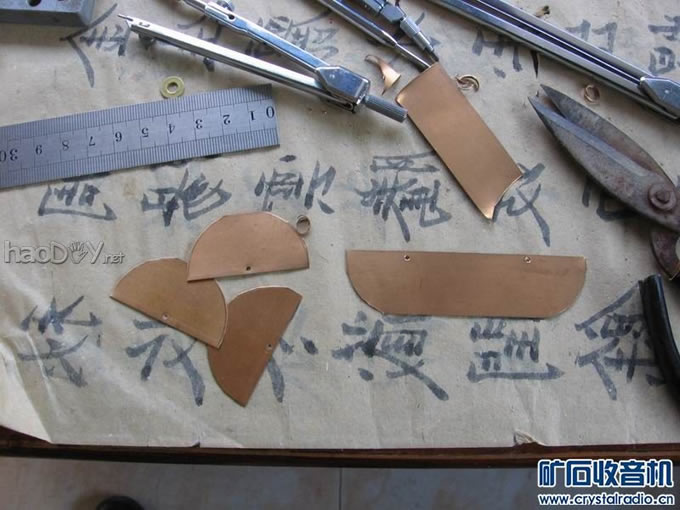

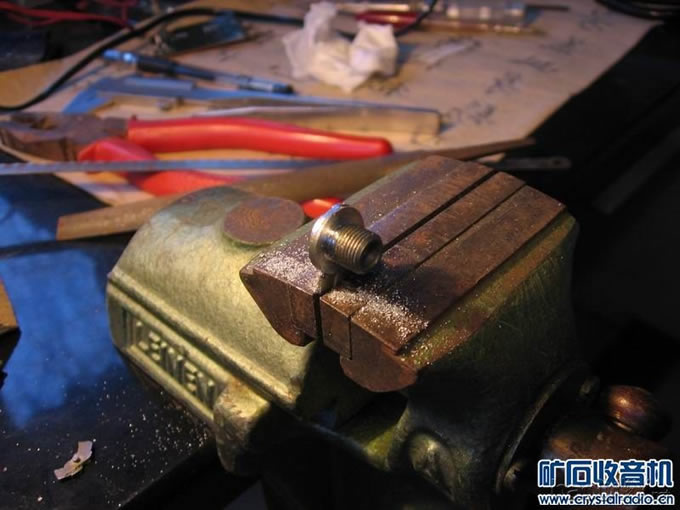

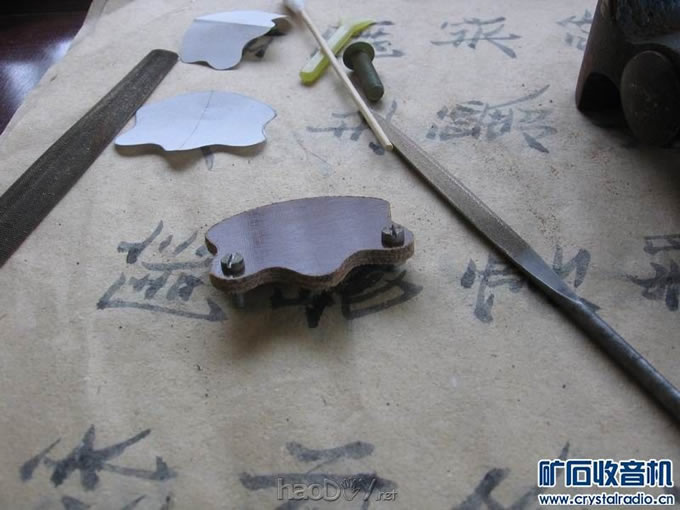

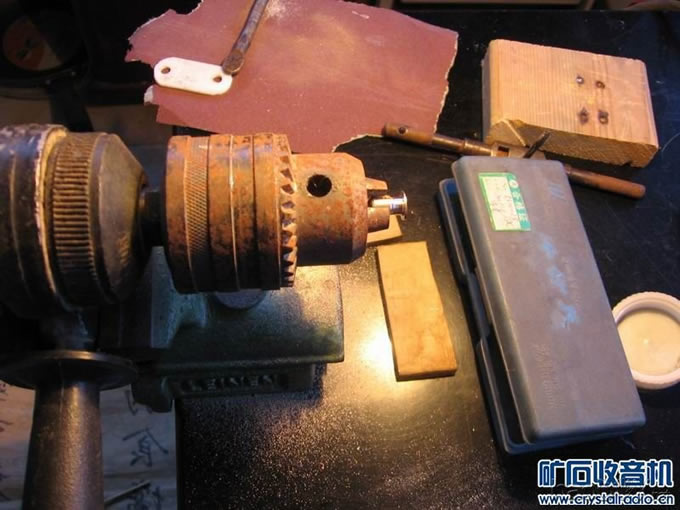

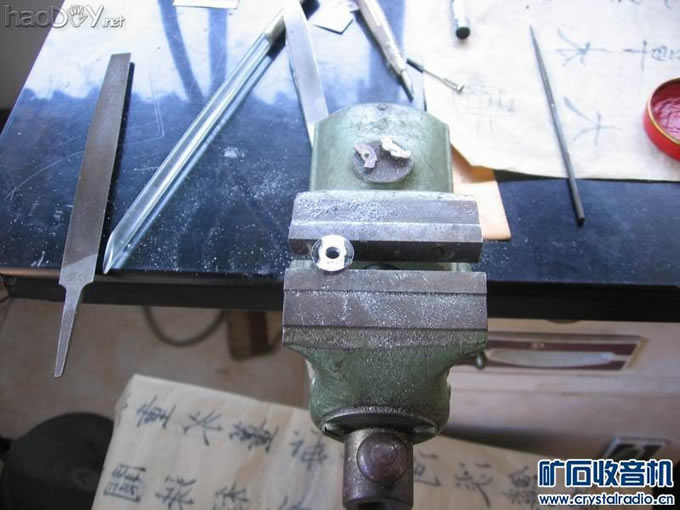

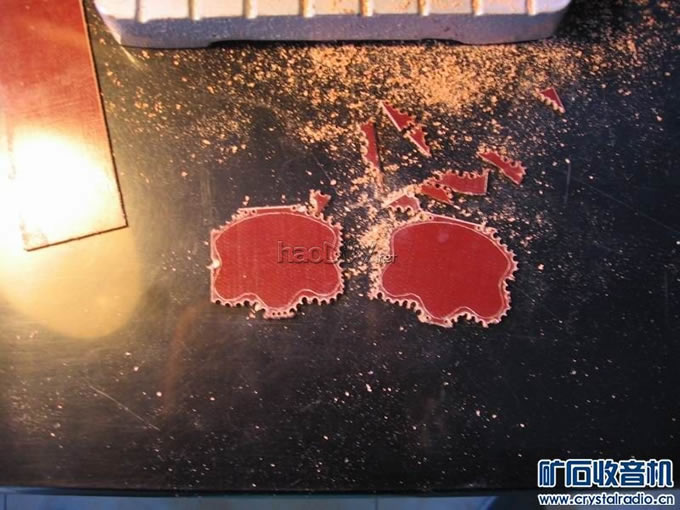

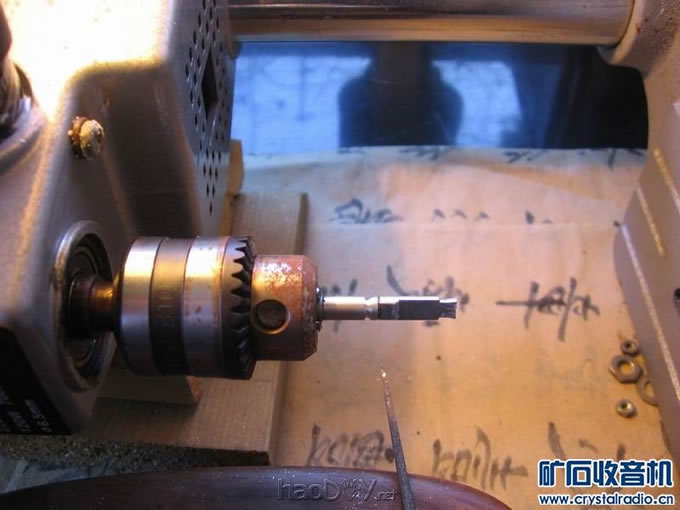

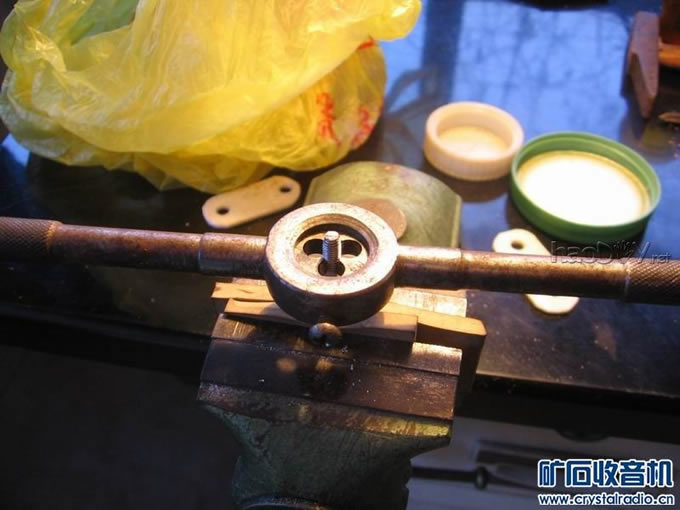

四 可变电容 可变电容的自制相对较难，这种可变电容是我生平用过的第一个可变电容。因为找不到具体尺寸，我是根据坛中的图片和手中现有材料和记忆中的大小来做的。 先在坛中找一张尽量照得正的图片，打出需要的尺寸，照图画出轮廓。在描画过长中越发觉得这个可变外形很漂亮：圆中有方，柔中带刚，当初的设计者一定是个艺术家！按图样先做夹板：    四周留适当余量，两片叠好后先一起打下面两个定片孔，利用这两个孔把两夹板相对固定住再打动片轴孔，以保证同心。然后把外形修到尺寸。等做好轴套后刻出轴套沉孔：  动片、定片的制作和夹板类似（动片因材料宽度不够想做的尺寸，在轴孔部分缺了点，但不影响夹紧，定片形状和原来的不一样，是为了低端频率位置接近常用的可变）：      轴与轴套是利用一个老式双联电位器改的，基本上是靠手工锉出来的，关键是找好基准，要有耐心，轴的尺寸调整利用了微型台钻，因电位器的轴前端是扁的，要把两平面想法补好后锉成圆形才能套丝：        动片压簧和与之配套的T型螺母在业余条件下是加工的难点，它的作用是保持在动片转动时的良好接触并压紧动片。T型螺母用的材料是改耳机时从受话器背后拆下的，经打孔攻丝后在手电钻上锉出大形（没有机加工经验的慎用！！小心伤手！！）裁下挫平即可，因原材料太短，压簧做好后根据具体尺寸又配做了一个加长套。压簧需要做一个简易的引深模具，我找了一个有合适沉孔的铁板，用一个废外热烙铁芯的头部适当锉削加工，用钻头杆导向，再加榔头打出了毛坯，经修磨而成，真有成就感哦：
