在网上下载了各种fm矿石收音机电路图，按图装配了多个fm矿机、发现这个fm矿机图装成的矿机灵敏度特高、音量大，现向大家简介装配、使
用及机器特性；同时恳望各老师和各网友批评指导！

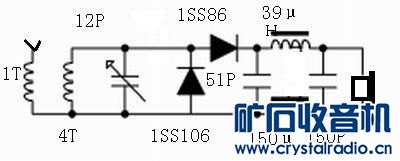

一、电路图：
制作一台音量大的灵敏度高：矿石FM收音机

   二、所用零配件：
         (1)∮1×约1000mm渡银铜丝一根                (本坛友谊电子张老师提供)
         (2)1ss86和1ss106二极管各一只                (本坛友谊电子张老师提供)
         (3)(2--22)p陶瓷绝缘骨架空气可变电容器一只  (本坛网友et23v老师提供)
         (4)读盘一只                                           (淘宝网店wangrongkui店提供)
         (5)调钮一只                                           (本坛友谊电子张老师提供)
         (6)51p瓷介固定电容器一只                         (本坛友谊电子张老师提供)
         (7)150p云母固定电容器一只                      (本坛友谊电子张老师提供)
         (8)3.9uH和150uH线绕电感器各一只             (本坛友谊电子张老师提供)
         (9)合适机壳一只                                     (本坛友谊电子张老师提供)
         (10)ES-2小耳机两只串用                            (本坛网友AWD2E3老师提供)
         (11)∮2.5耳机插头插座及地线接线柱各一只    (本坛友谊电子张老师提供)
         后增零配件： (责任编辑：admin)
