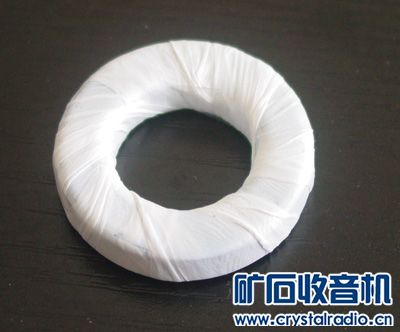

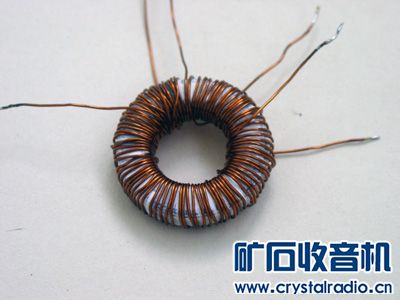

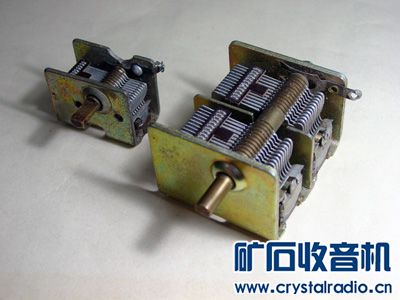

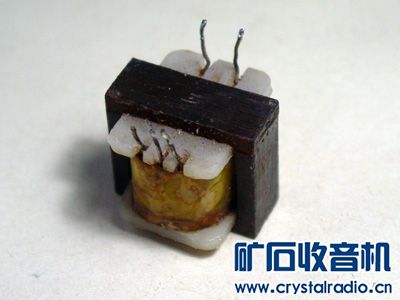

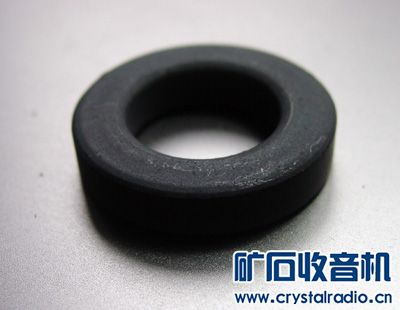

2、Q表 T2输出的高频信号（等幅波）经R7、R8分压后作为Q表的测试用信号。VT3、R9~R12等组成信号射极跟随放大电路，其输入信号主要起阻抗变换作用。VD、C10、R13等组成整流电路，把高频信号转换成直流信号通过电流表指示信号强度。 因为10T线圈和1T线圈的比为10，（R7+R8）/R8=25，所以VT2发射极输出信号和R8上信号的幅度比为10×25=250。因此当波段开关置于位置2时VT2发射极输出的信号可作Q表250档定位校准用，由于Q表500档整流前的输出信号是250档的一半，因此250档校准好了500档就不用校准了。测量Lx、C8串联谐振电路谐振后C8上信号的强度就能测量出测试线圈Lx的Q值。Q值实际上就是C8上高频信号电压值和R8上高频信号电压值的比。 仪器作Q表使用时，C5的调节旋钮置于1000KHz处，即测量线圈的Q值的测试频率是1000KHz。 三、部分主要元器件 1、可变电容 C5用270pF空气可变电容，C8用360pF双连空气可变电容，两连并联使用。  2、音频变压器 音频变压器使用晶体管收音机音频推挽输出放大电路的输入变压器，使用时将初次级颠倒使用。  3、高频变压器 高频变压器用巴伦磁环绕制，漆包线直径0.50mm，磁环参数：导磁率100， 尺寸：31X18X7mm。绕制参数见电路图。    4、波段开关 (责任编辑：admin) |
