【参赛】便携大环中波矿石收音机

时间:2017-05-29 11:16来源:www.crystalradio.cn 作者:ynkmljx 点击:
为参加去年大赛,做了台茶叶盒矿石收音机,尽管很响,但需要接天线,使用不方便。一直想做一台不需要天地线的便携式矿石收音机,可以拿在手上,方便在路上溜达的时候收听。这种要求只能采用大环天线,但又不能太大,否则不方便携带。刚好家里有几个木盒,是
  为参加去年大赛,做了台茶叶盒矿石收音机,尽管很响,但需要接天线,使用不方便。一直想做一台不需要天地线的便携式矿石收音机,可以拿在手上,方便在路上溜达的时候收听。这种要求只能采用大环天线,但又不能太大,否则不方便携带。刚好家里有几个木盒,是孩子买来种绿植用的,不大不小,决定拿来试一试。没成想只用了最简单的电路,就取得了比较好的效果,855kHz的经济之声、1008kHz的中国之声和1188kHz的中国国际广播电台(CRI)都收的非常好,决定就用这个参加今年的大赛了。下面介绍制作过程。

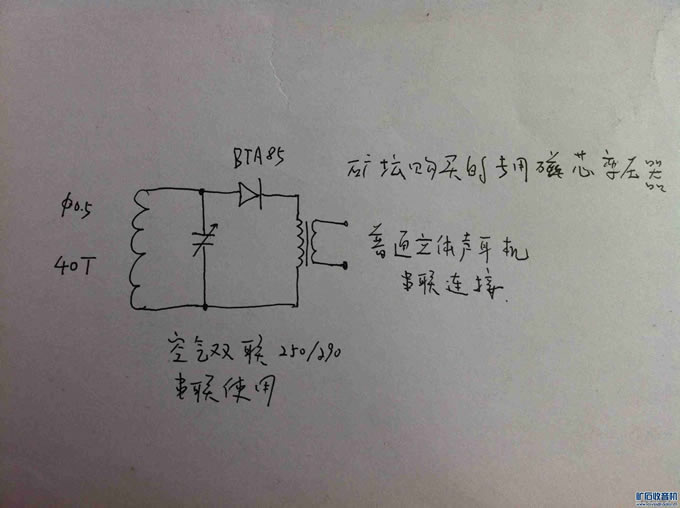

        先把电路图奉上,不能再简单了
【参赛】便携大环中波矿石收音机

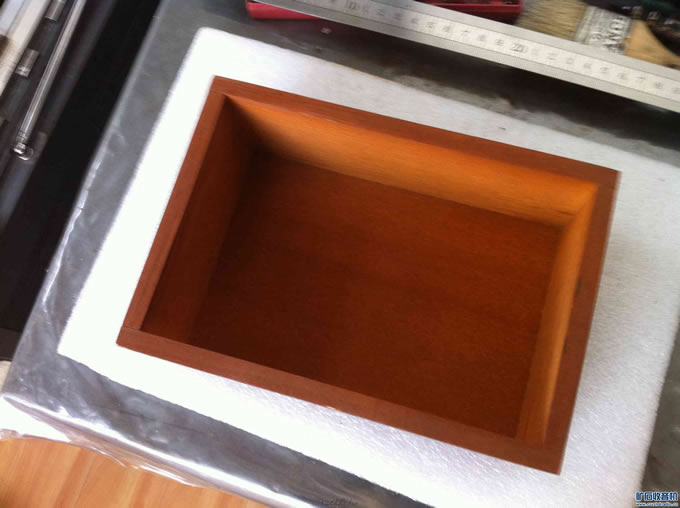

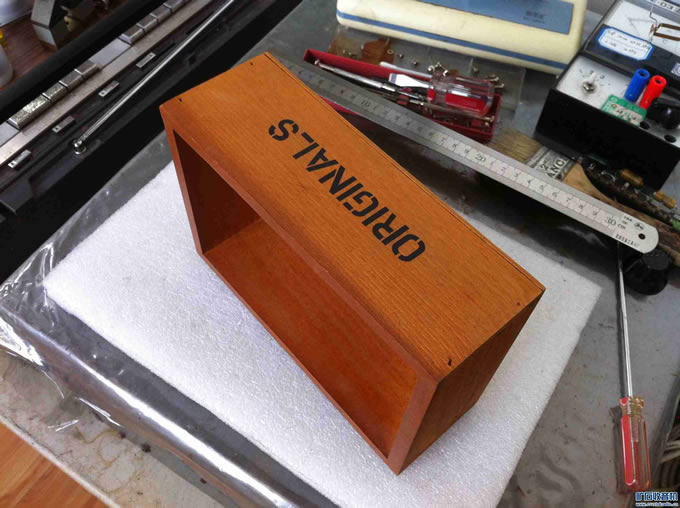

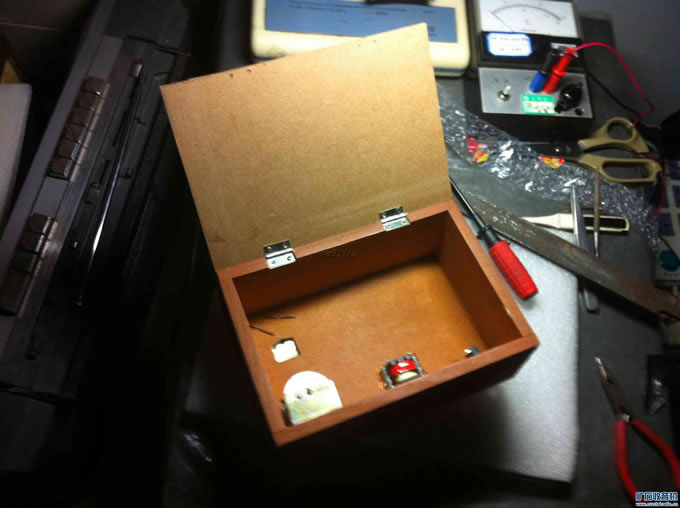

        这是种绿植的木盒
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

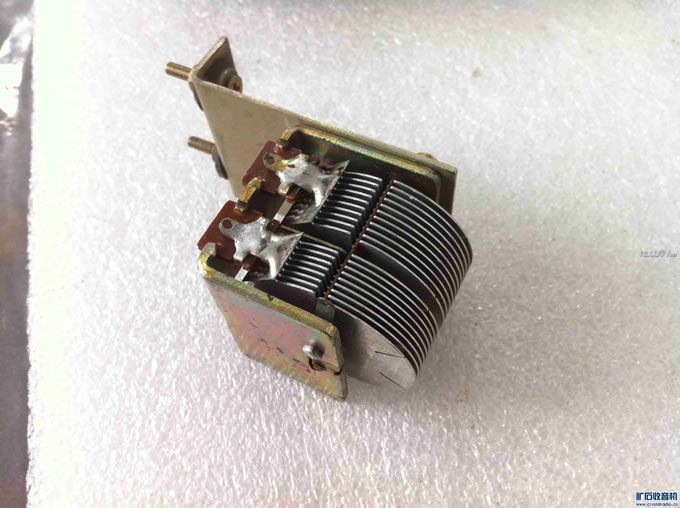

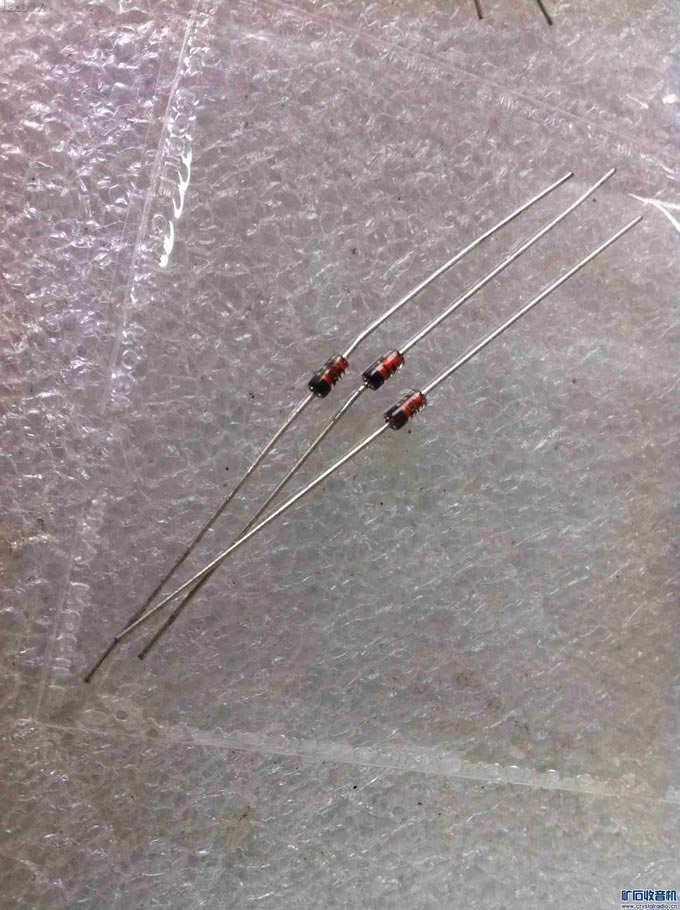

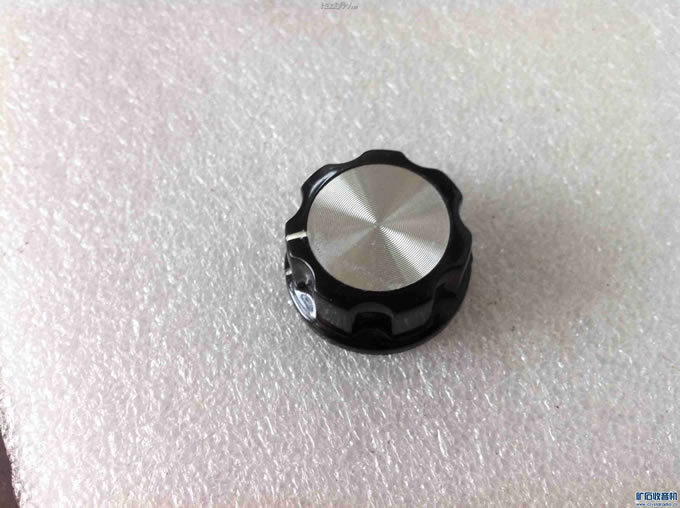

        用到的其他零件
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

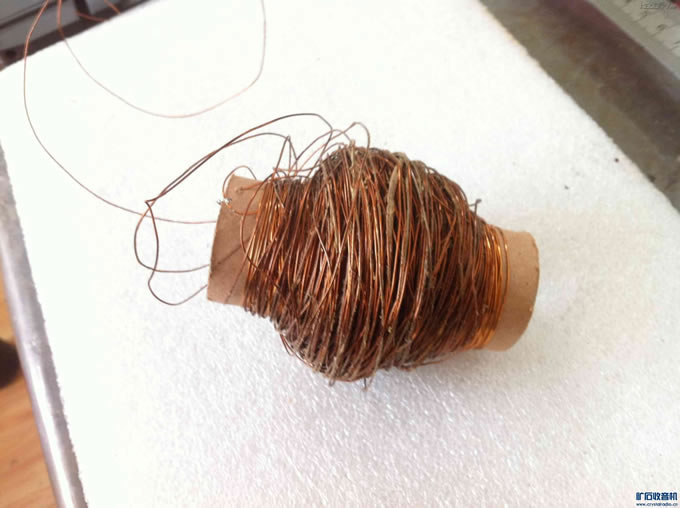

        用的废旧漆包线
【参赛】便携大环中波矿石收音机

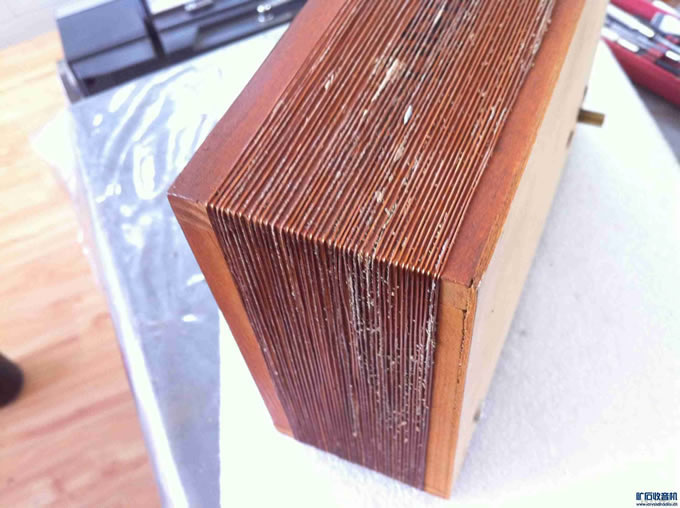

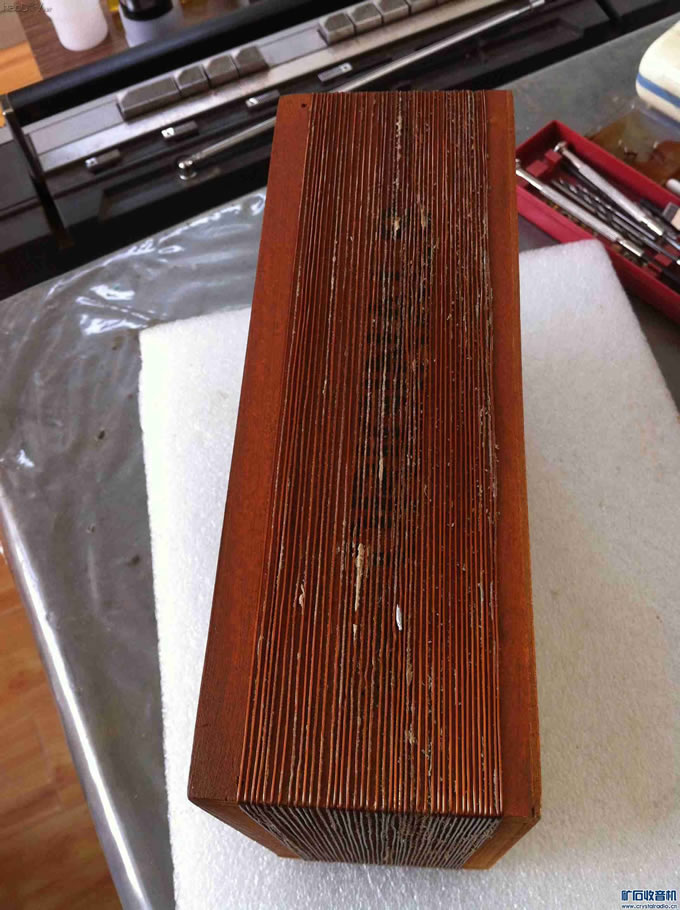

        在木盒上绕线,约40圈
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

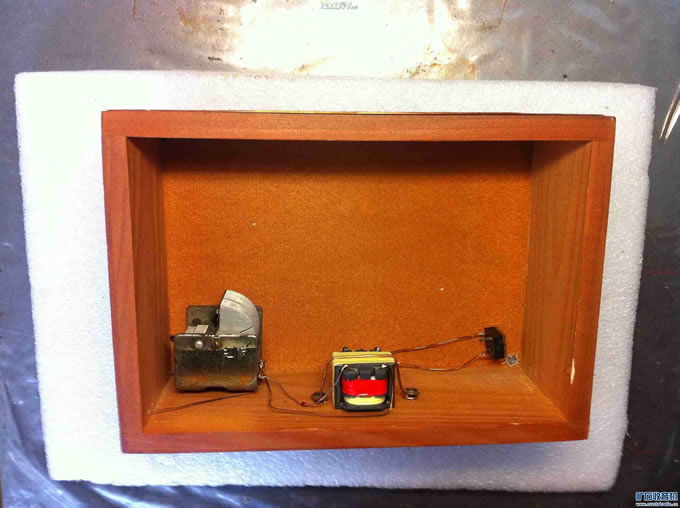

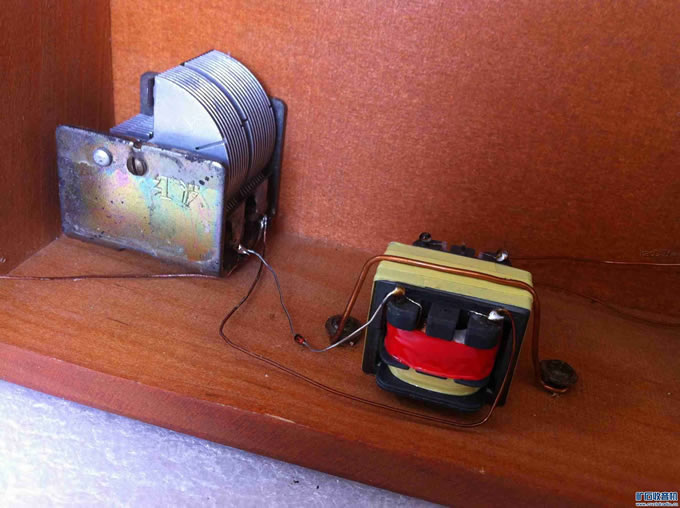

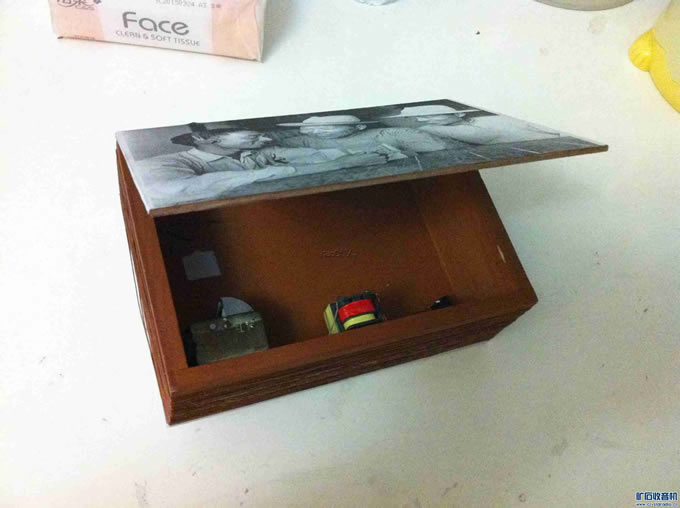

        安装
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

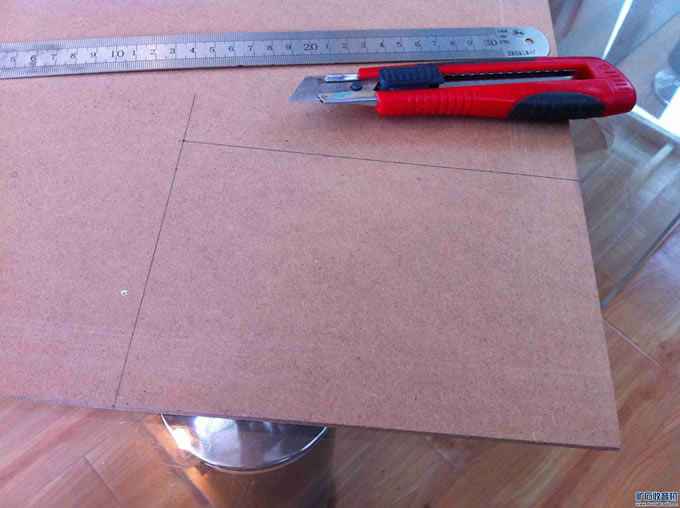

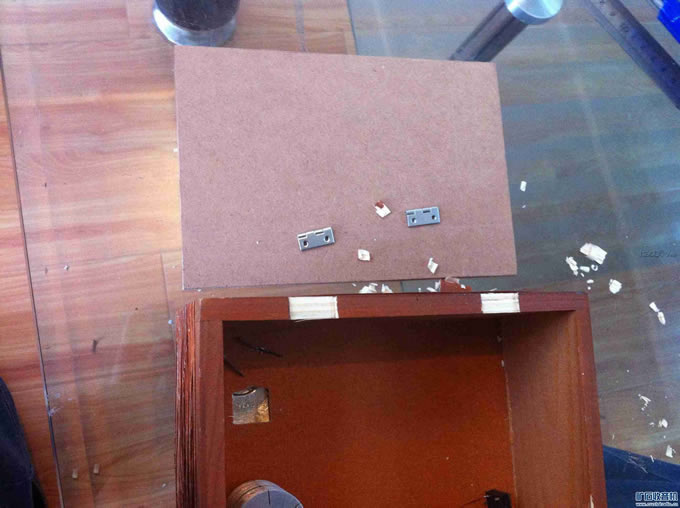

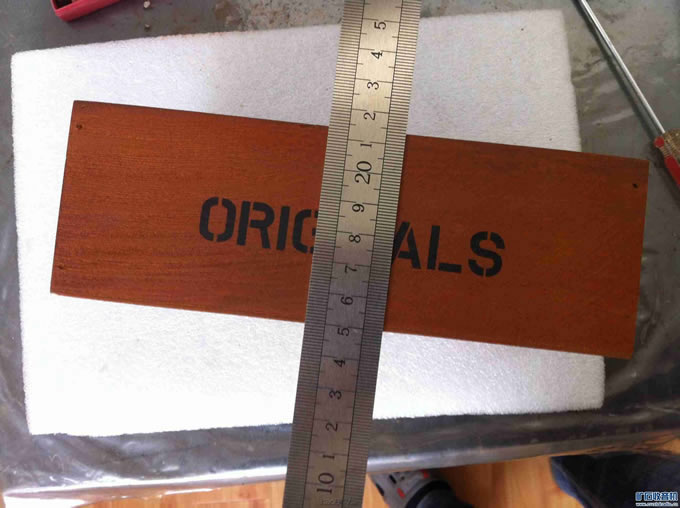

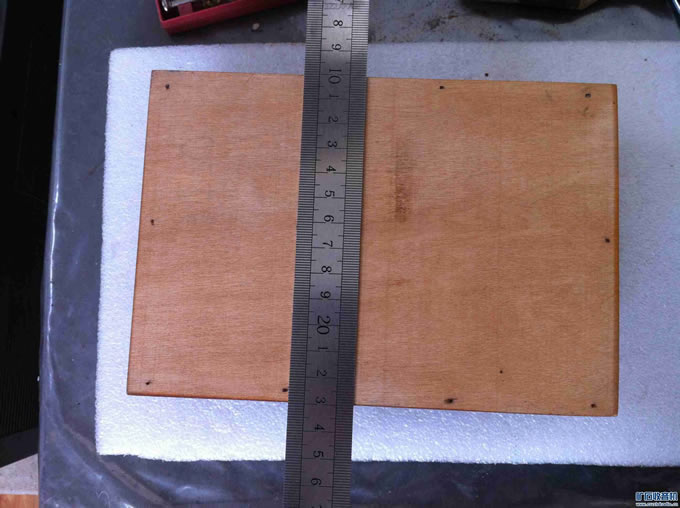

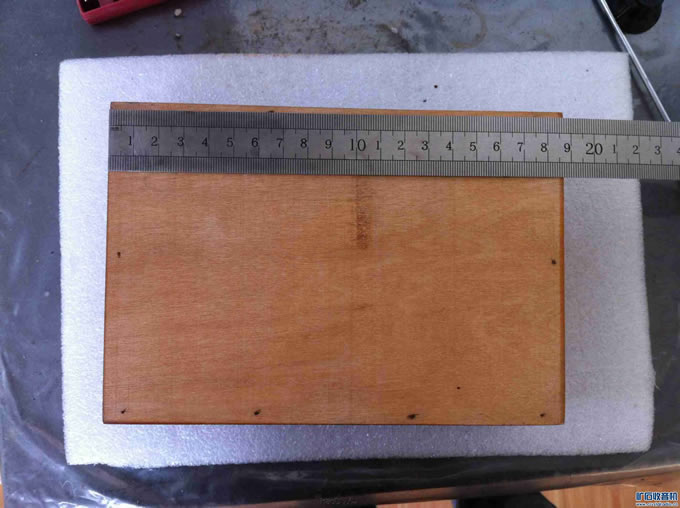

         给盒子做个后板
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

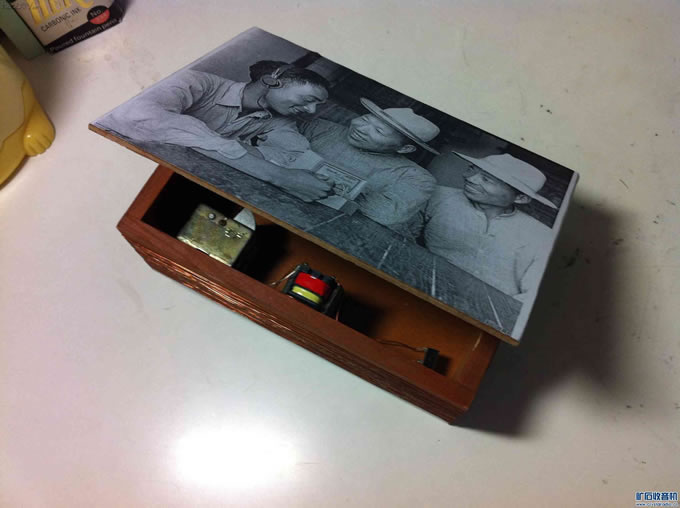

        从坛里找到2幅与矿石收音机有关的图片
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

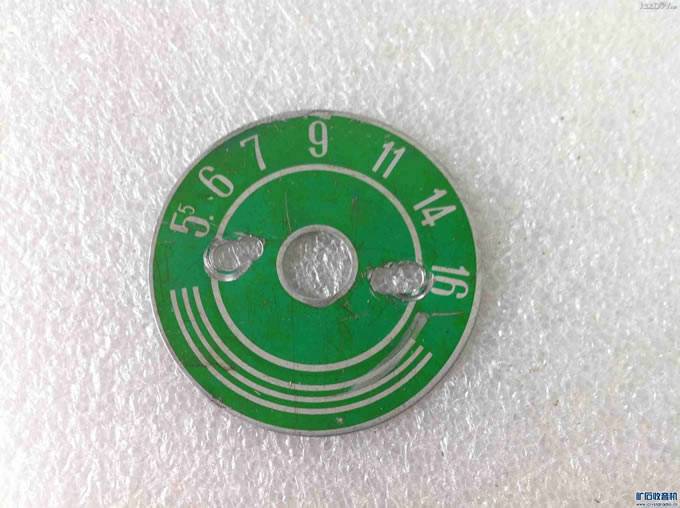

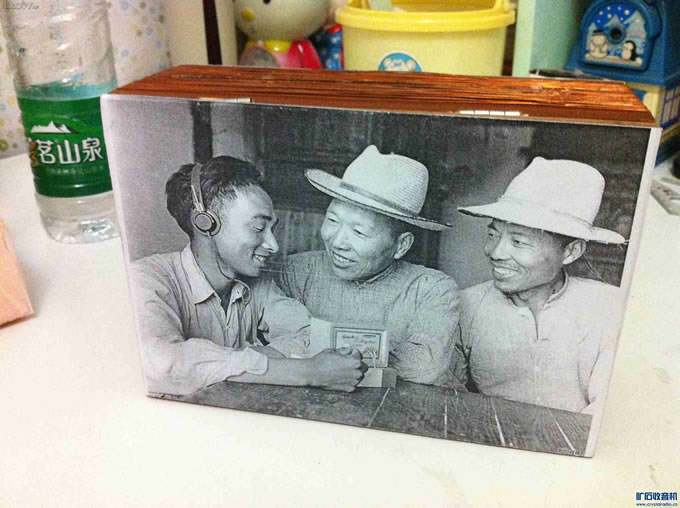

      分别贴到盒子的正面和反面,红色的毛主席像章和绿色的刻度盘蛮协调
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

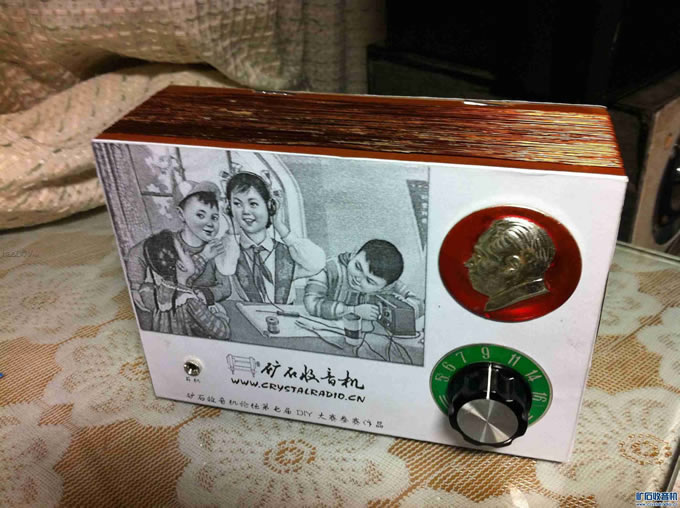

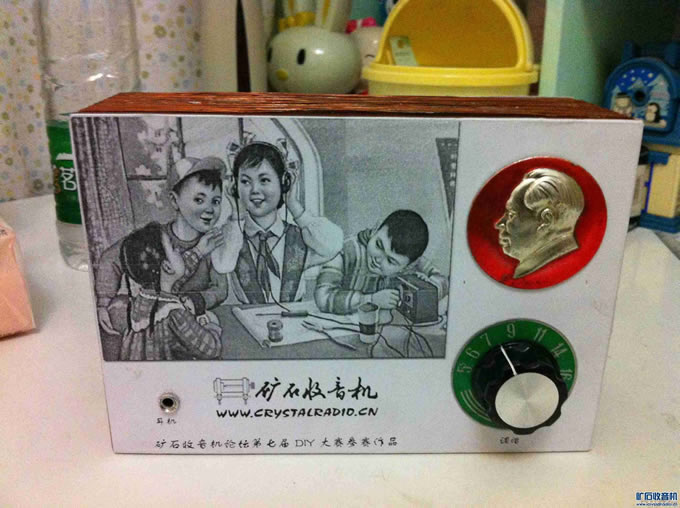

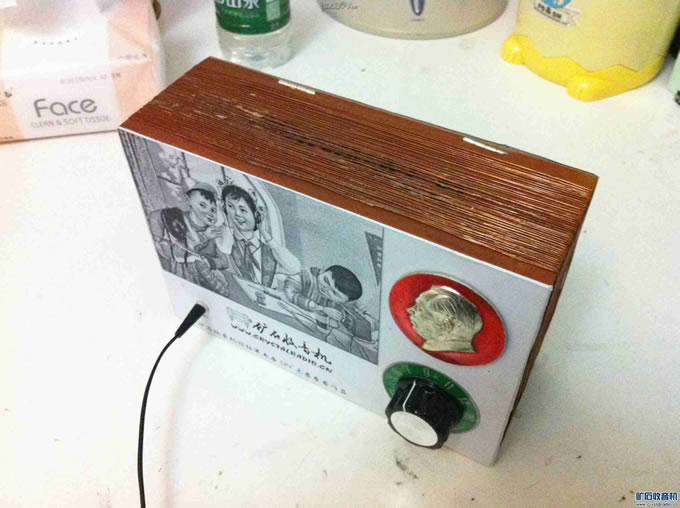

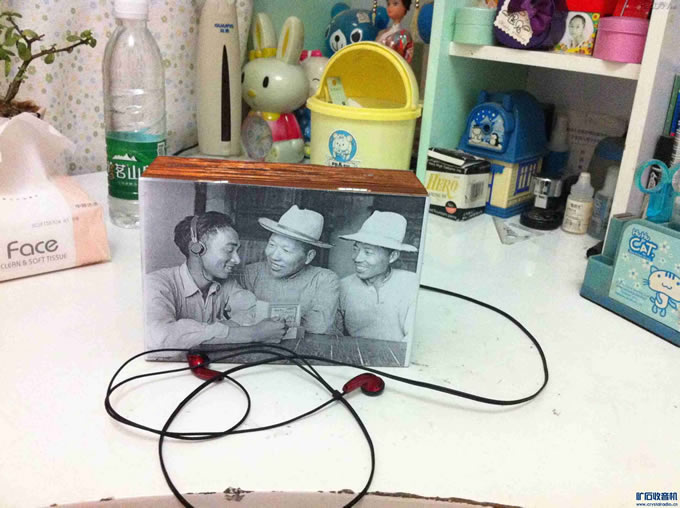

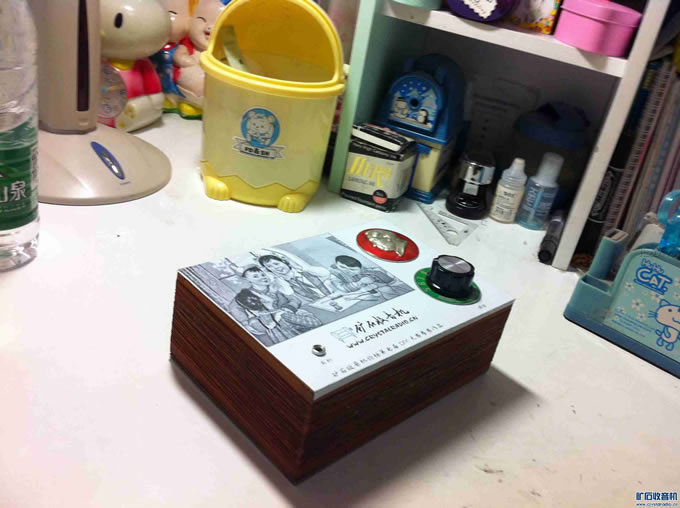

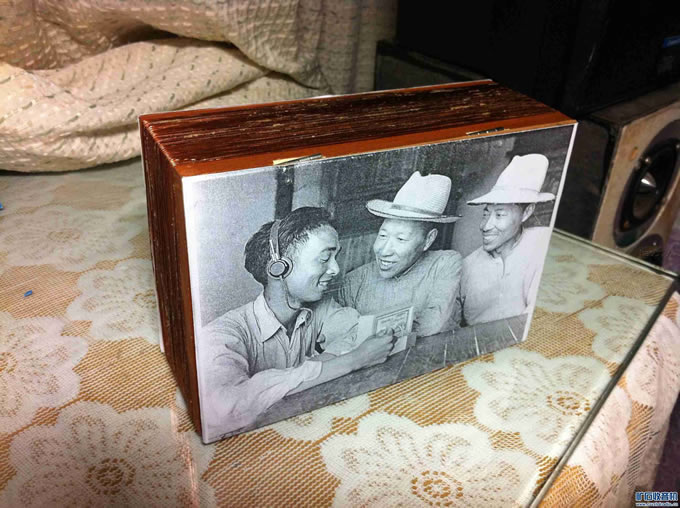

        最后的成品就这个样子了,
【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

【参赛】便携大环中波矿石收音机

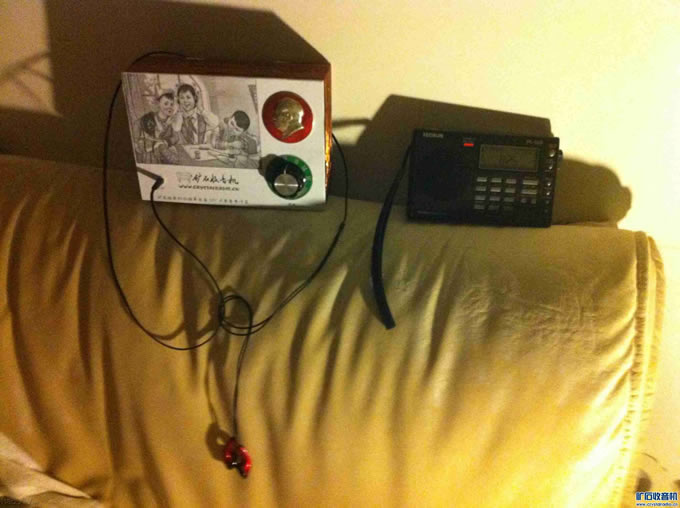

        现在这个收音机每天晚上都在床头陪着,和德生PL350一起轮流侍寝
【参赛】便携大环中波矿石收音机

        这台收音机用耳机收听,效果十分满意。为了拍视频,我把它连上自己制作的6p6p推挽胆机,大家可以去看看。
这里是链接:http://v.youku.com/v_show/id_XMTQ2NjMyMDUzMg==.html

        上周六,我带着这台收音机去公园闲逛,几个高中生模样的年轻人十分好奇,玩了好一会。我给他们说了原理,似懂非懂,摇摇头说这太神秘!——现在的学校早不给孩子们科普这些知识了。尽管他们也和我一样戴着耳机,但听的是智能手机里那些新潮的音乐。在他们的世界里,好像已经没有广播了。 (责任编辑:admin)
