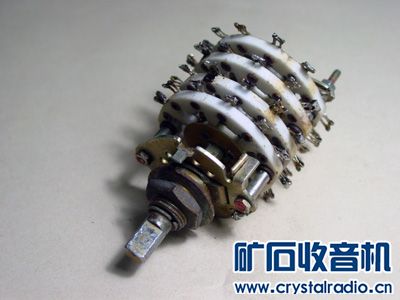

波段开关使用4刀5挡的，也可以用其它规格的波段开关，我用的是4刀7挡的波段开关，剩下的2挡空着就行。
矿石收音机多用测试仪

5、自制电阻R8

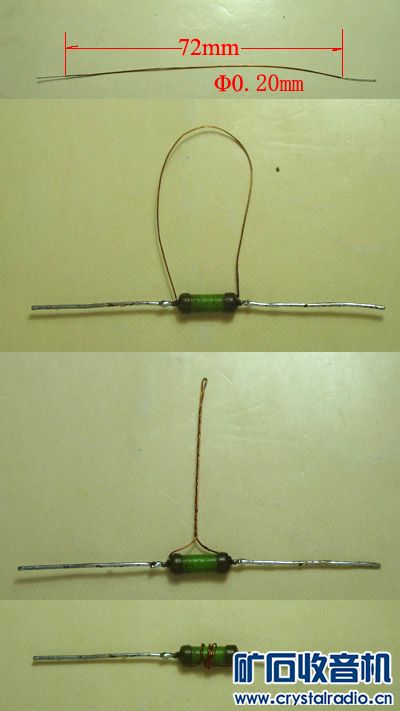

电阻R8要自制，并要求是无感电阻。我是用0.20mm的漆包线在1/2W的电阻上绕制的。由于阻值很小很难测量，我采取这样的方法，用万用电桥测量100cm的电阻为0.586Ω，据此算出0.042Ω电阻对应的漆包线长度为7.2cm（不包括焊接所需的长度），自制的过程见下图。如果不能精确测量电阻,也可以通过查漆包线的参数表得到每千米的电阻值，再计算出所需要的长度，这样做精度也能满足要求。
矿石收音机多用测试仪

6、电流表

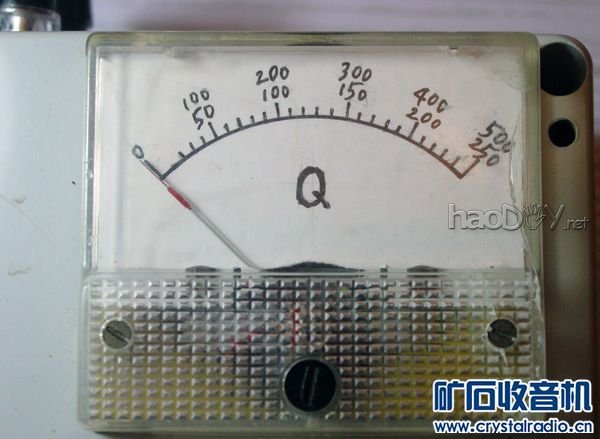

使用50μA的电流表头，标注Q表相应的刻度。
矿石收音机多用测试仪

7、机壳

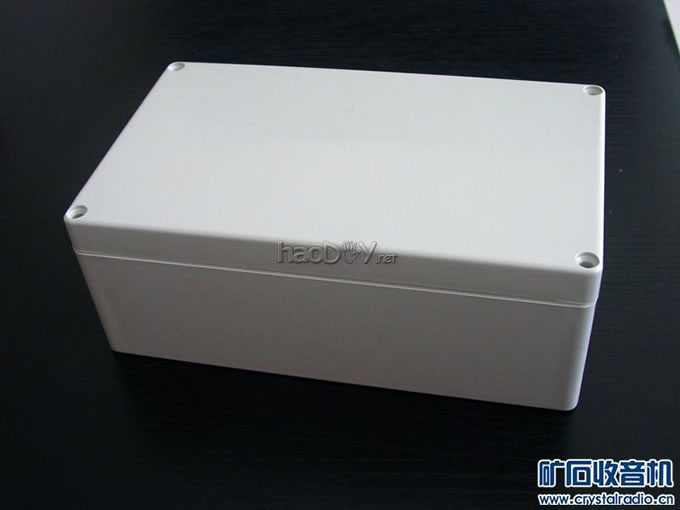

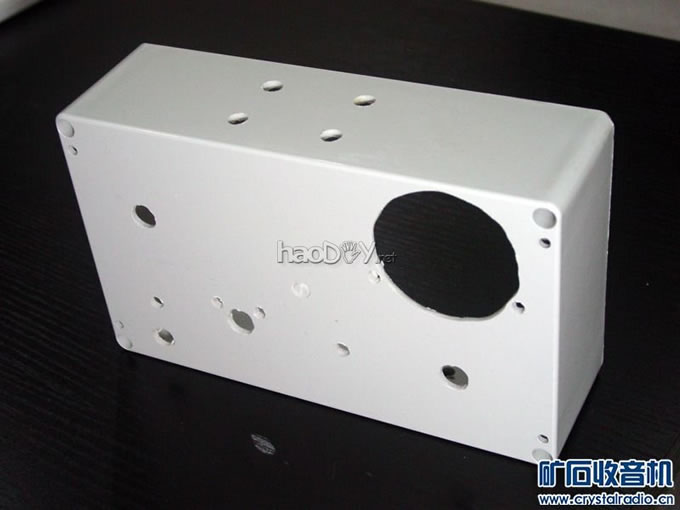

机壳使用防水盒，根据需要在上面打孔。
矿石收音机多用测试仪

三、装配
电路分信号源和信号放大整流两部分用万能电路板装配。

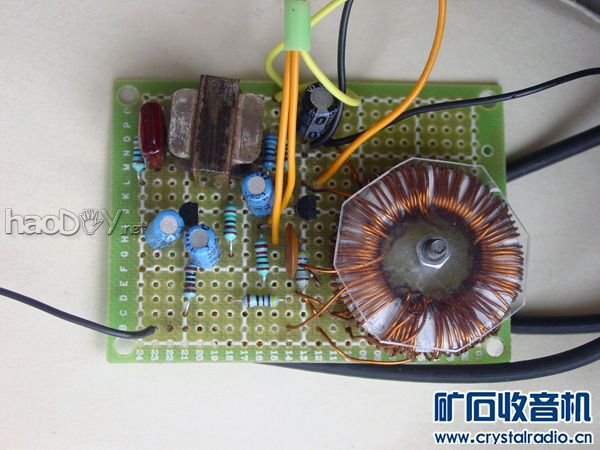

1、信号源电路板
矿石收音机多用测试仪
