矿石收音机多用测试仪
时间:2013-03-21 16:39来源:www.crystalradio.cn 作者:ntwhq 点击:
次
有些矿石机爱好者往往只拥有万用表,缺少一些需要使用的常规仪器,我设计制作了这个多用测试仪,能满足制作矿石机时一些常用的测试。 电路图 仪器外形 一、主要功能: 1、信号源 可能输出500~1620kHz调幅高频信号(波段开关置于2)或等幅高频信号(波段开关
有些矿石机爱好者往往只拥有万用表,缺少一些需要使用的常规仪器,我设计制作了这个多用测试仪,能满足制作矿石机时一些常用的测试。

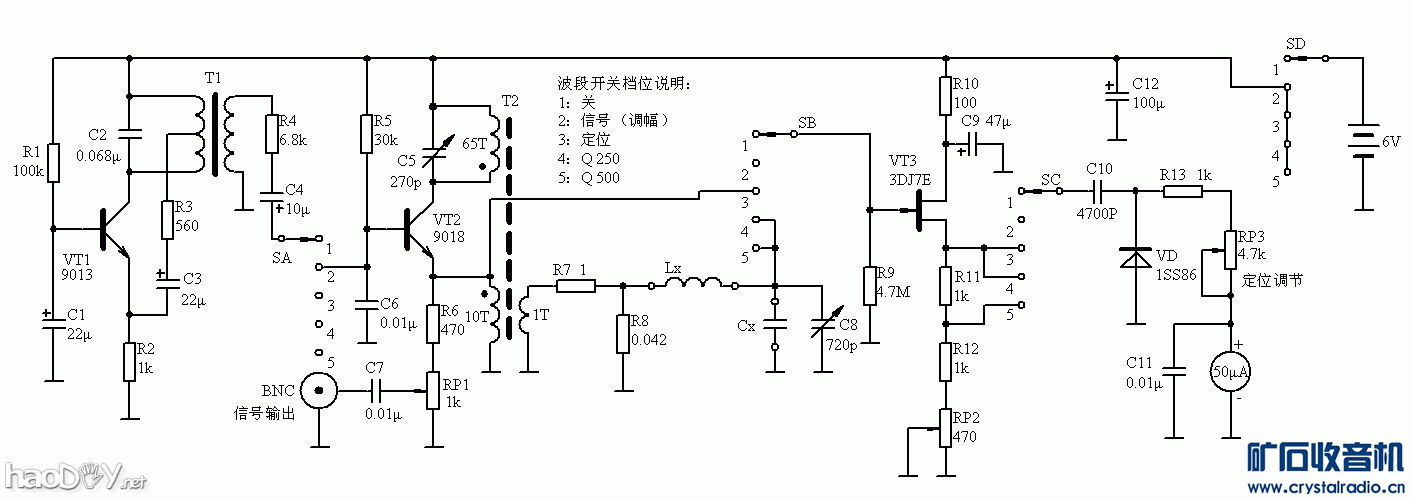

电路图

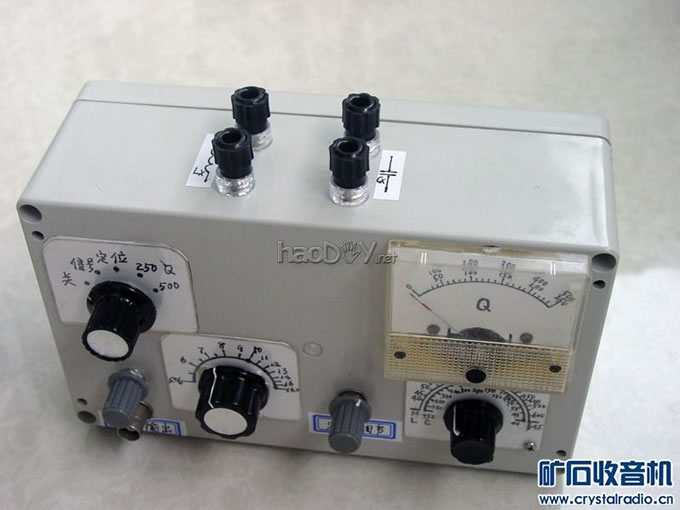

仪器外形
一、主要功能:
1、信号源
可能输出500~1620kHz调幅高频信号(波段开关置于2)或等幅高频信号(波段开关置于位置3、4、5)。
2、Q表
量程分两档:
1档:20~250
2档:40~500
3、电感测量
量程:34~645μH
测量电感时信号频率必须固定为1000KHz
4、电容测量
量程:10~710pF
5、电源
工作电压:6V,工作电流:3mA 。
二、电路原理简单介绍
1、信号源
VT1、T1等组成音频信号振荡电路,VT2、T2等组成高频信号振荡电路。当波段开关置于2时,高频信号受音频信号调制,BNC输出调幅波;当波段开关置于3、4、5时,BNC输出等幅波。调节C5可改变输出高频信号的频率。
