小型高Ｑ线圈

时间:2017-04-28 17:44来源:www.crystalradio.cn 作者:L.D.XIONG 点击: 次
找一个导磁率100的镍锌磁环，直径30MM，用小砂轮开一个口，0.04X270线绕80T，电感量约250，Q=654。而且从550K至1600K的Ｑ值几乎相等，对高端极为有利。 而且 12010009.JPG (36.22 KB, 下载次数: 23) 12010010.JPG (24.1 KB, 下载次数: 22) 12010011.JPG (39.

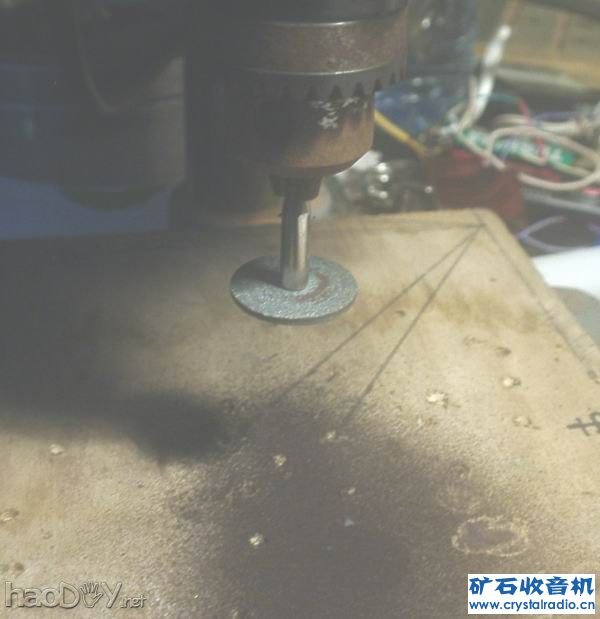

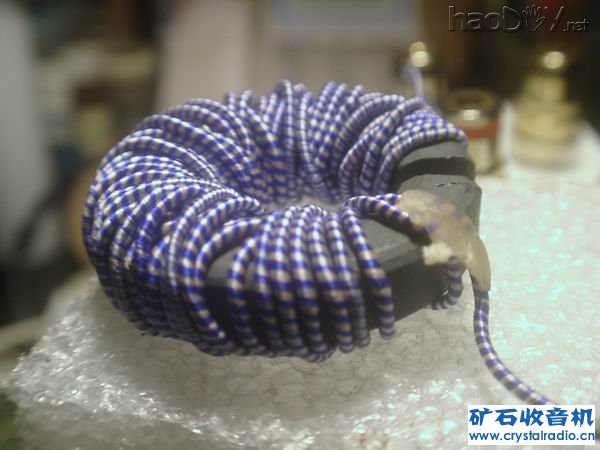

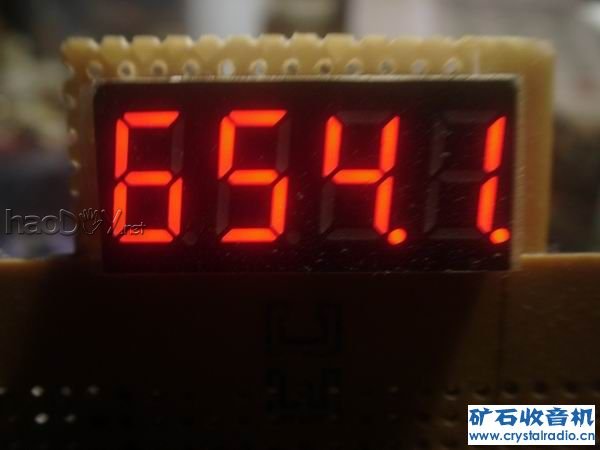

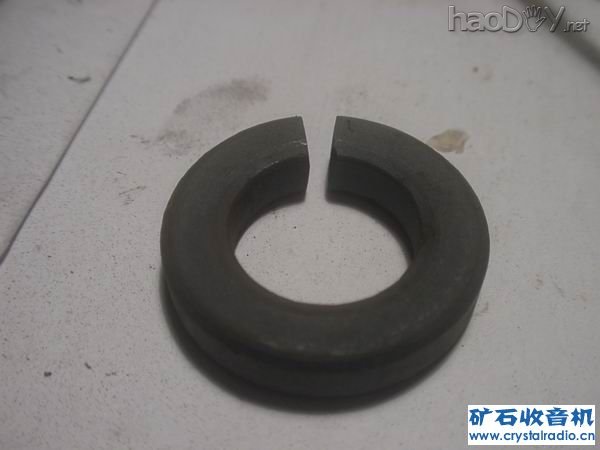

找一个导磁率100的镍锌磁环，直径30MM，用小砂轮开一个口，0.04X270线绕80T，电感量约250μΗ，Q=654。而且从550K至1600K的Ｑ值几乎相等，对高端极为有利。
而且





小型高Ｑ线圈





小型高Ｑ线圈





小型高Ｑ线圈







小型高Ｑ线圈




小型高Ｑ线圈
